jojo, je to ono co tam mam ;-). Diky za rozlusteni. Fotil jsem to narychlo a pak uz jsem musel jit uspavat prcka.
Pokud by to někoho zajímalo, pak zde přikládám skeny z knihy "Elektroinstalace krok za krokem" od Josefa Kunce.

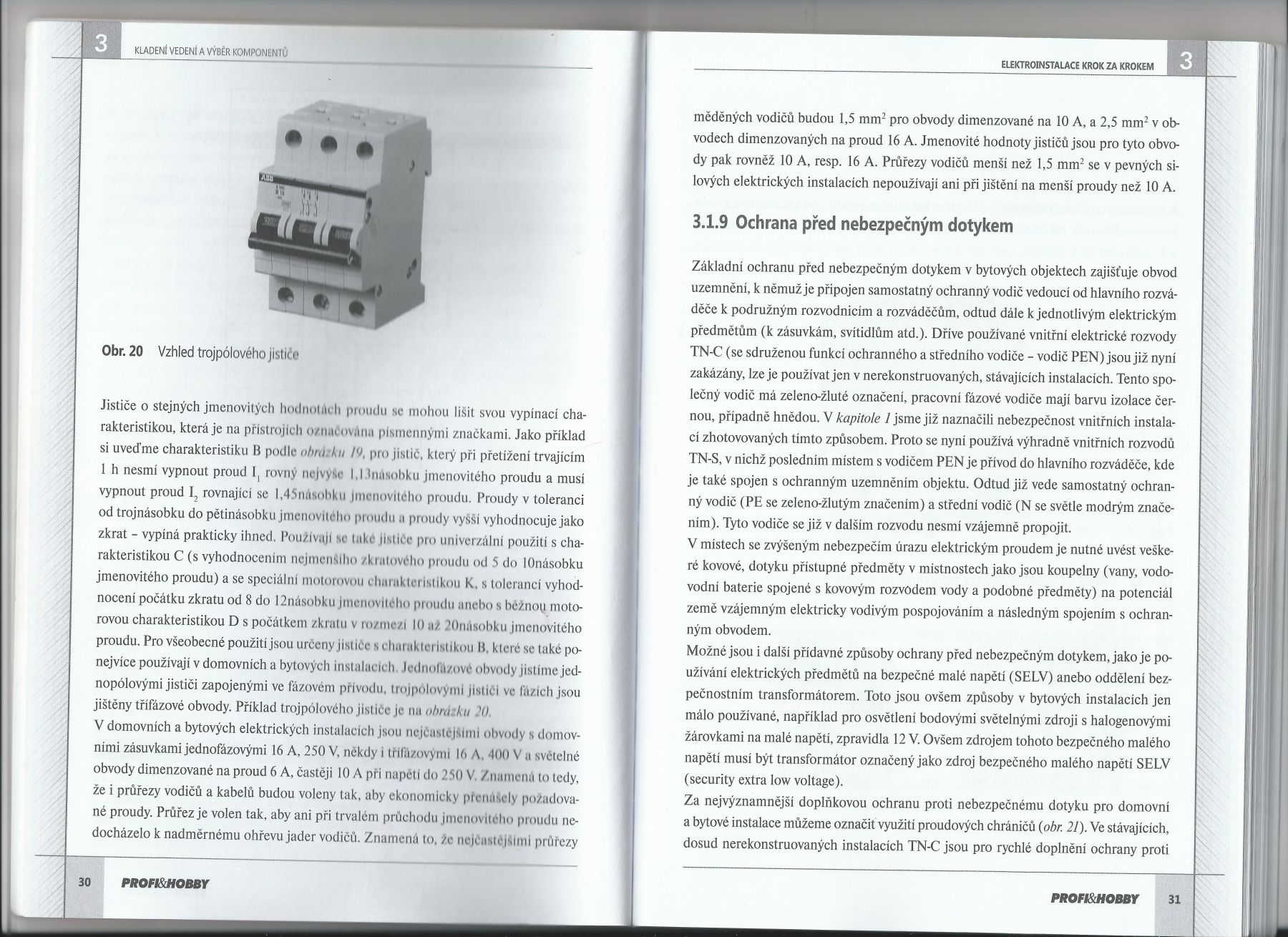

Chrániče 1:
Chranice1_Upload.jpg"Elektroinstalace krok za krokem" od Josefa Kunce.

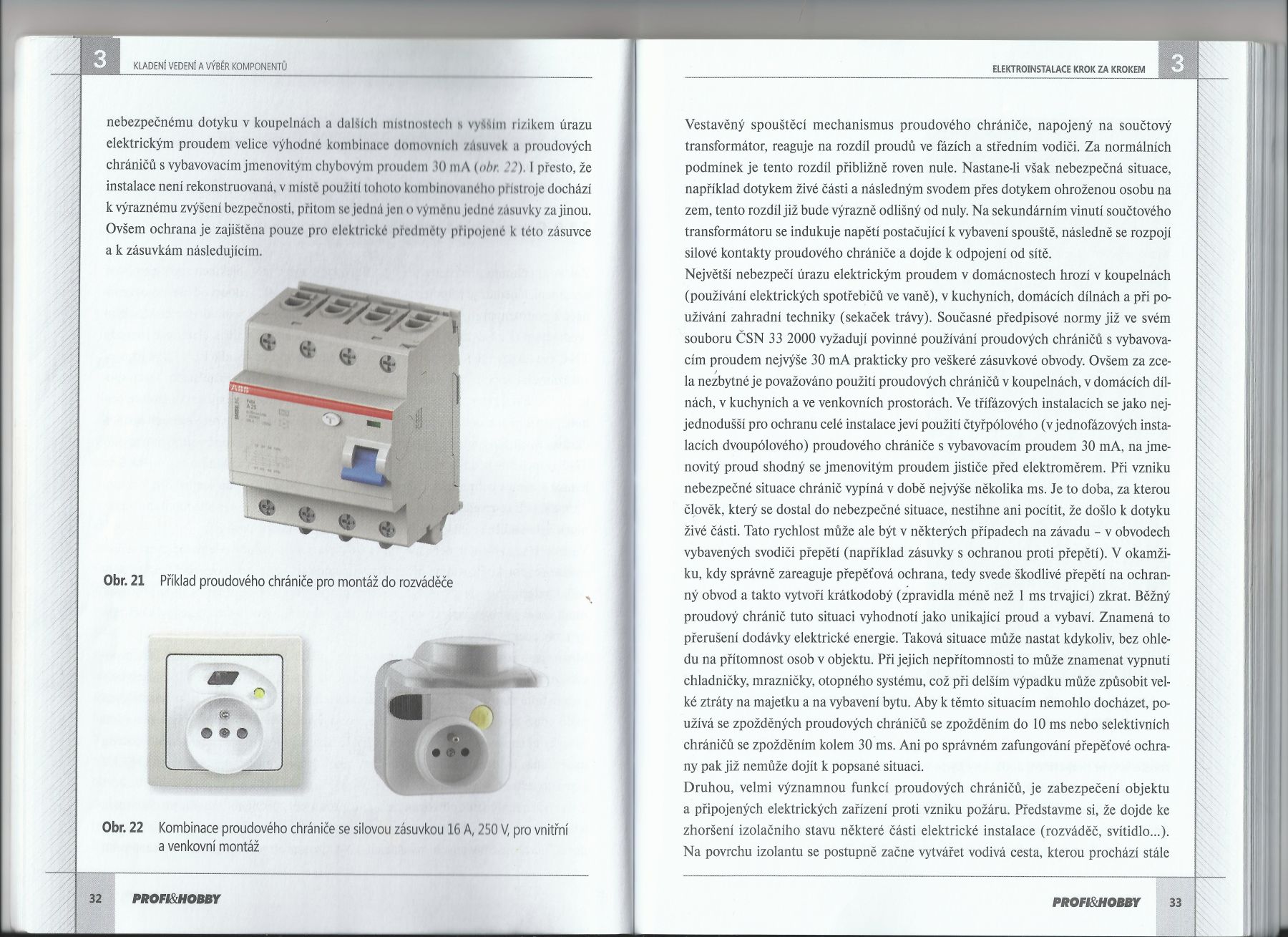

Chrániče 2:
Chranice2_Upload.jpg"Elektroinstalace krok za krokem" od Josefa Kunce.

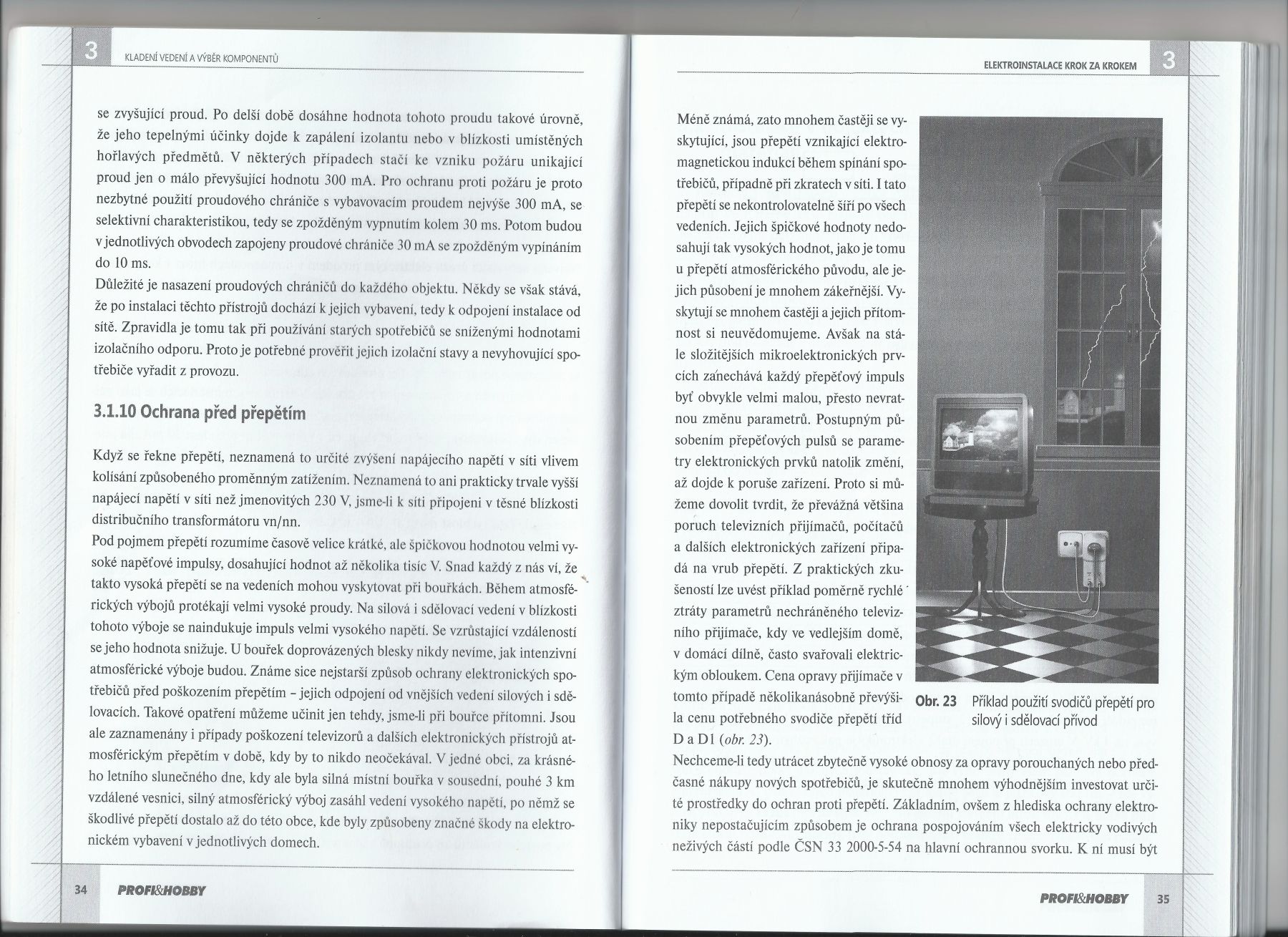

Přepěťové ochrany 1:
Prepeti1_Upload.jpg"Elektroinstalace krok za krokem" od Josefa Kunce.
Přepěťové ochrany 2:
Prepeti2_Upload.jpgSupr!
Ak by niekto chcel aj celu knihu, tak na ulozto sa da najst... a aj kupit ako ekniha samozrejme 🙂
Já jsem si knihy půjčil z knihovny. Problematika se všech třech níže uvedených knihách vesměs prolíná, řekněme že minimálně 2/3 obsahu jsou ve všech knihách stejné - knihy psal stejný autor. Asi nejvíce bych doporučil "Rekontrukce elektroinstalace", která je z nich nejnovější, dotýká se významně i systémové elektroinstalace (KNX). Jinak jsou ve všech knihách spíše obecné informace. Pro připomenutí a osvěžení se ale hodí dobře 🙂
Pánové, jak smysluplně udělat proudové chrániče, tak aby to bylo smysluplné, ale zase ne příliš finančně náročné a náročné na místo v rozvaděči?
Máme asi 14 zásuvkových okruhů, 9 topných panelů, 12 světel, dvě zásuvky venku, dvě světla venku, potom bojler, vzt jednotka, rack a asi jsem i na něco zapomněl.
Moje představa je
2. NP
- chránič na všechny zásuvky krom koupelny
- separátní chránič na zásuvky v koupelně
- chránič na všechna světla
- separátní chránič na každý topný panel nebo vše na jeden, kromě koupelnového, který bude mít svůj?
1. NP
- chránič na všechny zásuvky krom koupelny a kuchyně
- separátní chránič na zásuvky v koupelně
- chránič na všechna světla
- separátní chránič na každý topný panel nebo vše na jeden, kromě koupelnového, který bude mít svůj?
- separátní chrániče pro lednici, mrazák, varnou desku, troubu? nebo třeba vše dohromady?
- bojler, vzt, rack potřebují svůj nebo stačí společný se zásuvkami? Nebo třeba tyhle tři zařízení dohromady? Bojler bude 3F.
- venkovní světla zvlášť
- venkovní zásuvky zvlášť
Dává to takhle smysl?
Proč samostatný chránič na koupelnu?
Zkusím nastínit, jak bych na to šel já.
Panely na společný chránič nebo přidružit k zásuvkovým okruhům, rozhodit mezi dva nebo více chráničů, záleží podle počtu.
Všechny zásuvky v kuchyni, troubu, desku, myčku na společný 3f chránič.
Bojler na chránič třeba s 3f zásuvkou, venkovní zásuvky, VZT.
Rack, napájení EZS, Loxonu třeba za společný 1f chránič, doplnit 3. stupněm přepěťové ochrany.
Každý to řeší trochu jinak, má svoje zvyky. Taky se chce zamyslet, jak porucha na jednom okruhu ovlivní druhý a pokud to bude vadit, takže určitě nedat venkovní věci na chránič s lednicí apod.
Aby to nebylo tak jednoduché, tak ideálně znát zatížení jednotlivých okruhů, soudobosti atd. kvůli rovnoměrnému rozložení zátěže.
Můžu se zeptat co za problém máte s tou výše zmiňovanou Bonegou?
Já mám skoro plných 96 pozic v rozvaděči - chrániče, dvojpólové jističe, čtyřpólové jističe, jističochrániče + příslušné hřebínky a po pěti letech bez problému. Díky dvojpólovému připojení perfektně přehledné.
Samostatný chránič na koupelny mi navrhl elektrikář, že to tak dělá.
Díky za návrh, ještě to přehodnotím. Zřejmě dám panely k zásuvkovým okruhům za jističochránič.
Osobně si myslím že sólo chránič na koupelnu nemá úplně opodstatnění. Tam nehrozí problém při vybavení a ani snad není nějaký důvod pro častější vybavování, ale samozřejmě to není nic proti ničemu. Já jsem to rozvrhl tak že mám tři 3f chrániče
1.kuchyně
2.přízemí včetně koupelny
3.patro včetně koupelny
a tři 1f jističo-chrániče
1.rekuperace
2.lednice a mrazák
3.venkovní instalace(zatím jen Čov a vrata).
Ještě mám dotaz ohledně žaluzií. Máme 11 kusů. Většinou se budou ovládat separátně, ale někdy můžou jet všechny najednou. Má smysl je rozdělit na 3 fáze nebo je to zbytečné a dává se to na jednu fázi?
Rozfázování bych neřešil. Ale bude potřeba to rozdělit na 2-3 jističe.
Já bych dal 1f proudový chránič a 3 jističe.
