Ahoj všem! Stále žíjeme, jen stále není na nic čas. Už takový evergreen. Ale, protože se jaro blíží a protože mi loni klekla závlaha, bylo potřeba se k tomu dokopat. A abych Vám vynahradil to delší ticho, dneska to bude ultra-mega-giga článek s mrakem podčlánků, na kterém jsem reálně dělal poslední tři dny.

Nejprve tedy info, že na konci článku je několik dalších linků na wiki články, kam sem si pro sebe i Vás naházel návody na to, jak sem jednotlivé věci zprovozňoval, stejně tak je tam článek s linky na všechny zařízení, které používám spolu s manuály a modbus kódy k nim, dále pak článek se seznam SW na testování modbusu a mraky dalšího 🙂

A teď už k samotné akci

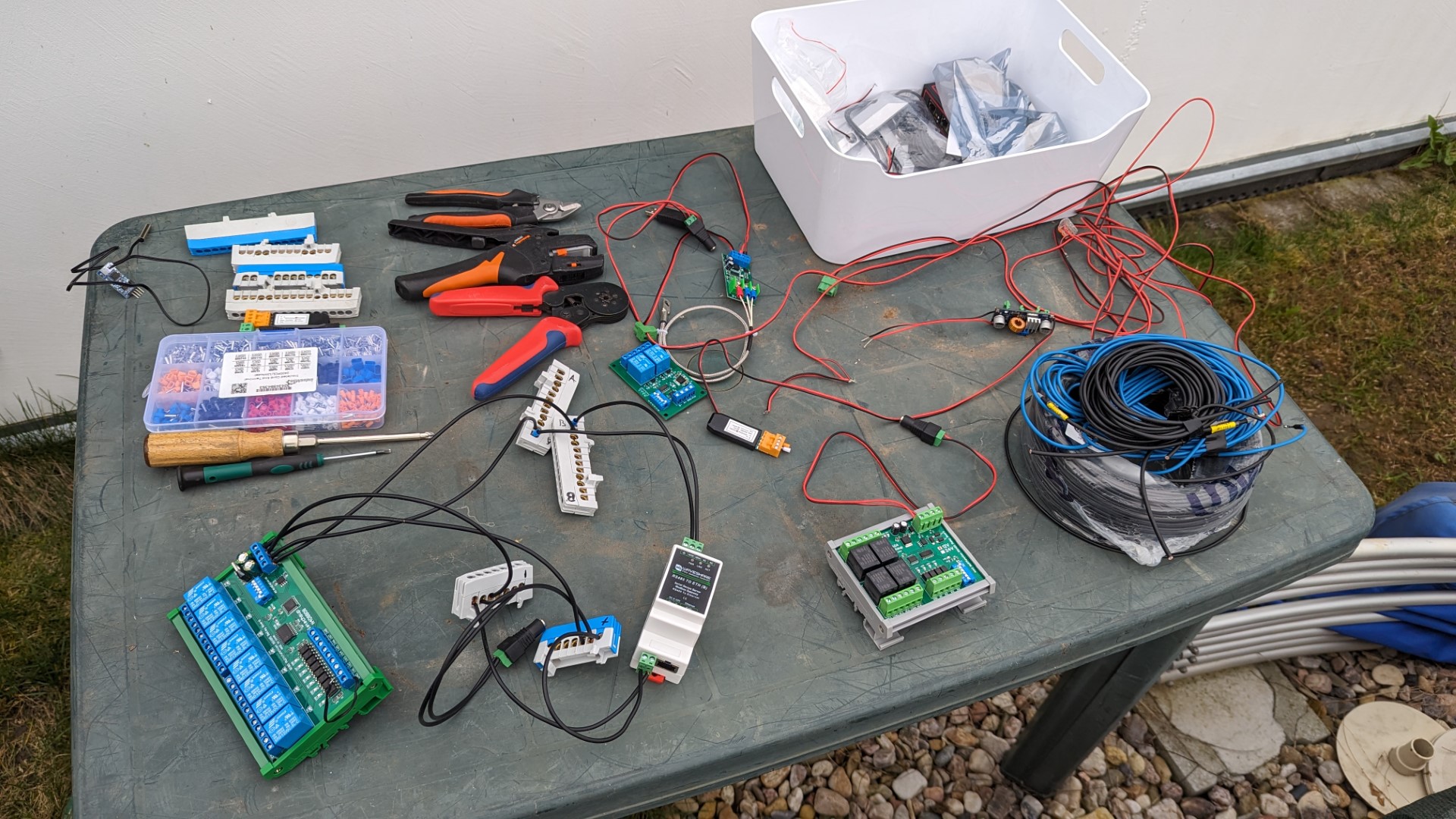

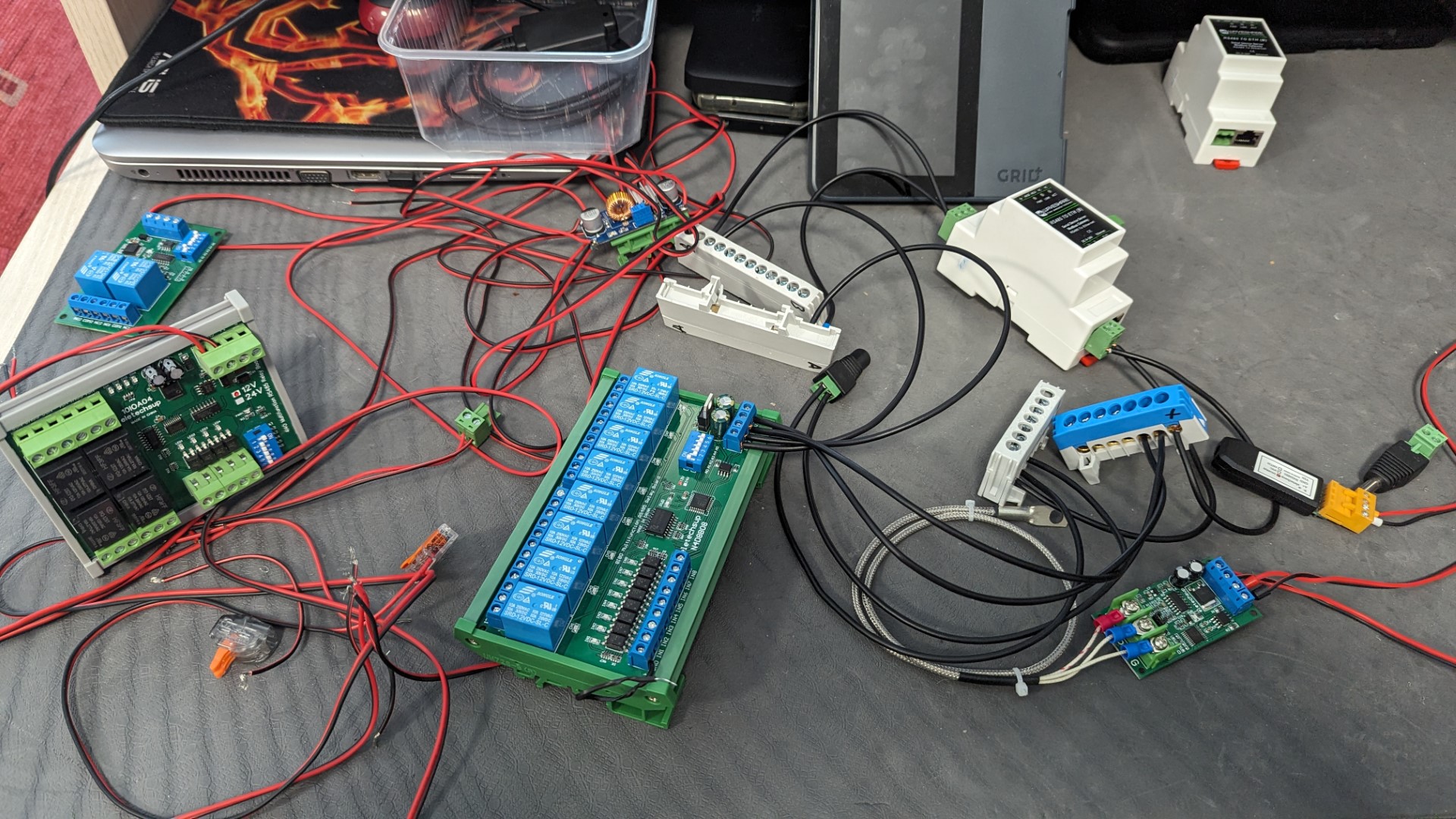

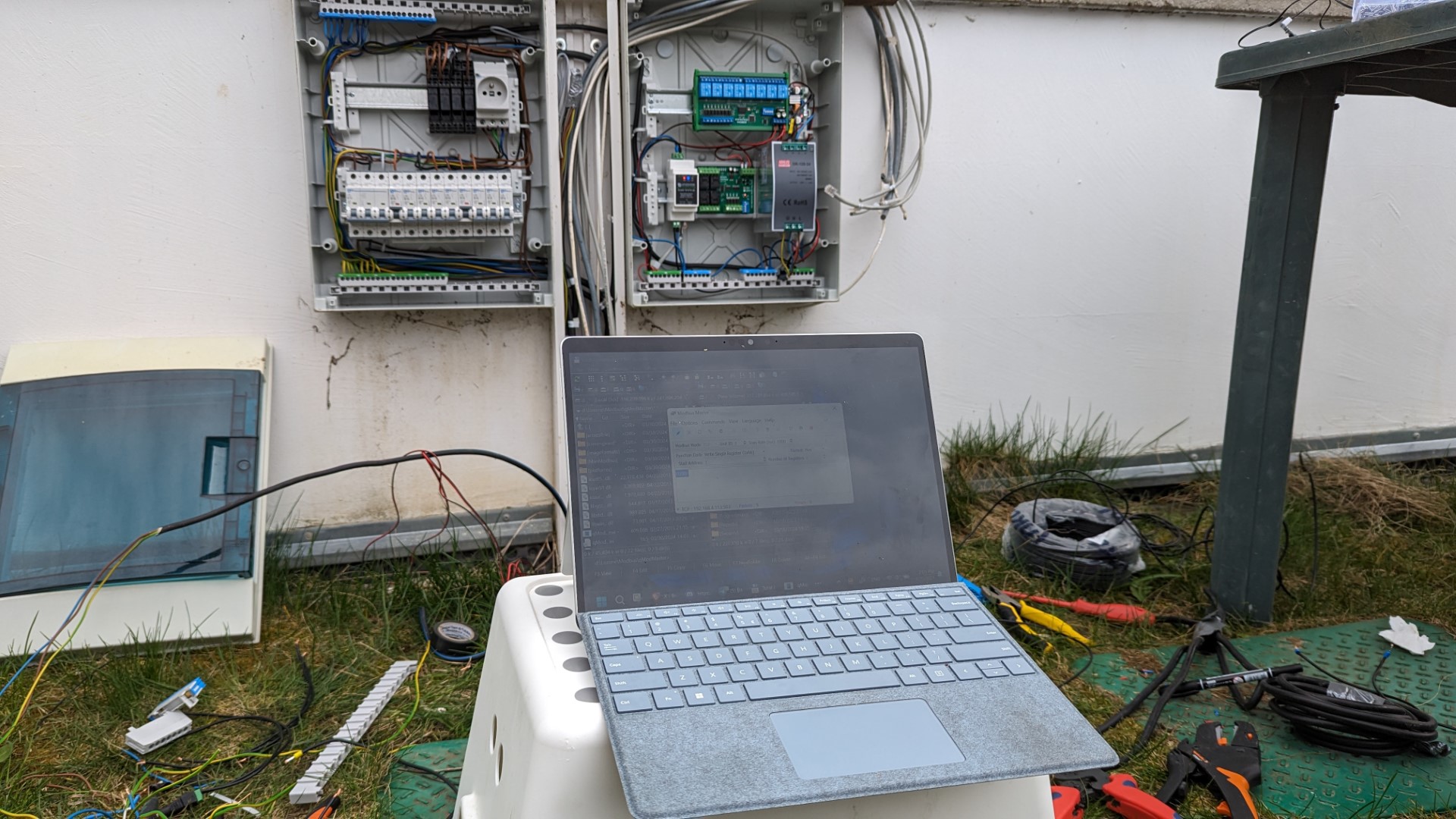

I. s dětma odjela a já jsem poslední dva dny předělával celý venkovní rozvaděč, čemuž ještě předcházel celý den testování a propojování nanečisto doma na stole.

A tak postupně vznikaly další a další články na wiki, jejichž soupis najdete níže :). Výsledkem je, že jsem si rozchodil většinu modbus hraček, které jsem si tu za poslední roky ponakupoval a musím říct, že to běhá skvěle.

Jako základ jsem použil Waveshare ETH-modbus převodník, který funguje dobře jak s loxone, tak s ladícími nástroji. K tomu jsem vyzkoušel několik různých relay desek, a dostal jsem se i k teploměrům (o těch pak příště).

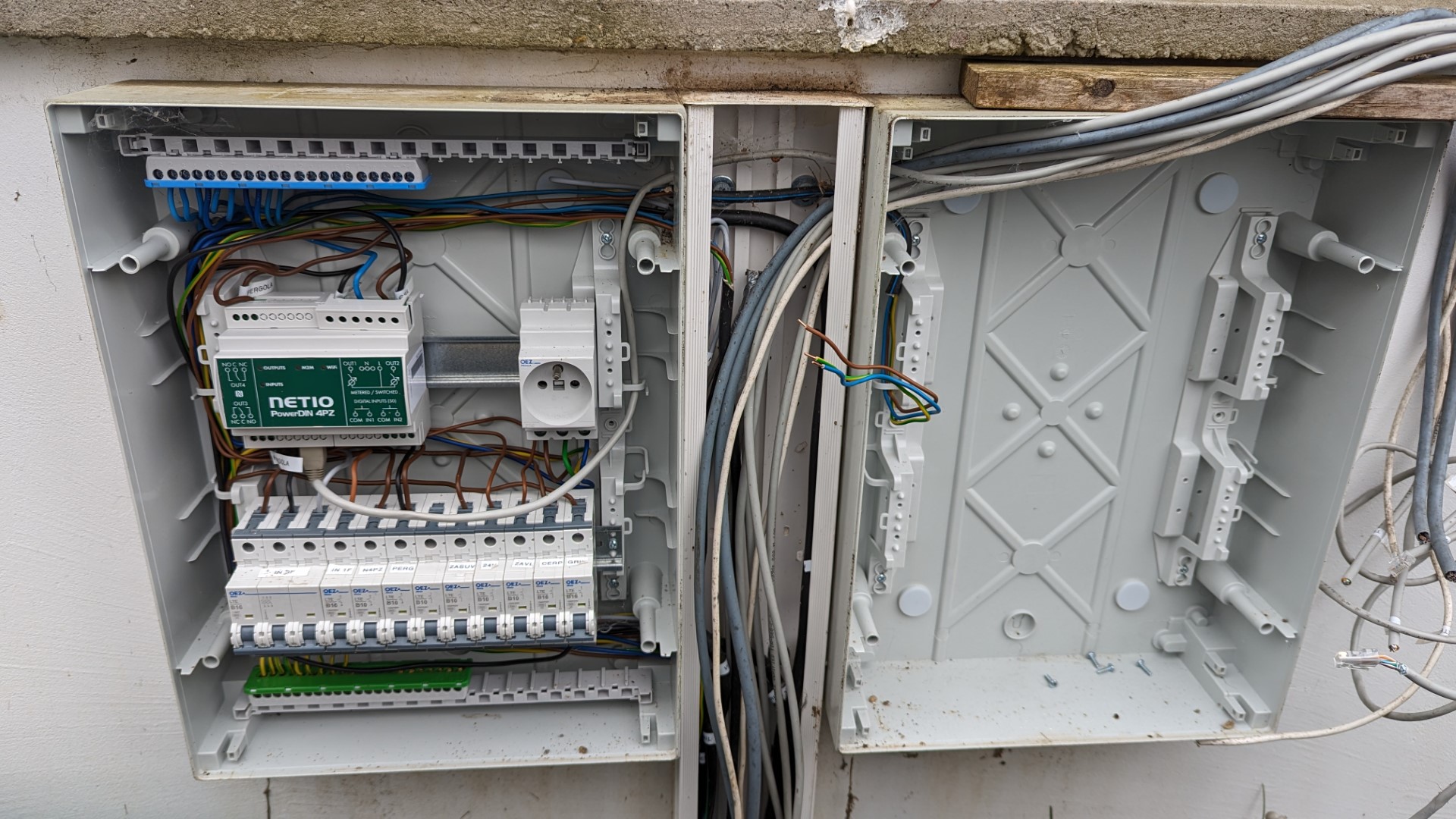

Bohužel, to co začalo jako drobný upgrade rozvaděče, tak skončilo jeho kompletním vytrháním a předěláním všeho tak, aby ve venkovním rozvadeči zůstalo co nejméně komponent a hlavně jednotného stylu.

Takže z kola ven šel průmyslový ETH switch, stejně tak Netio, druhý zdroj a nevím co ještě.

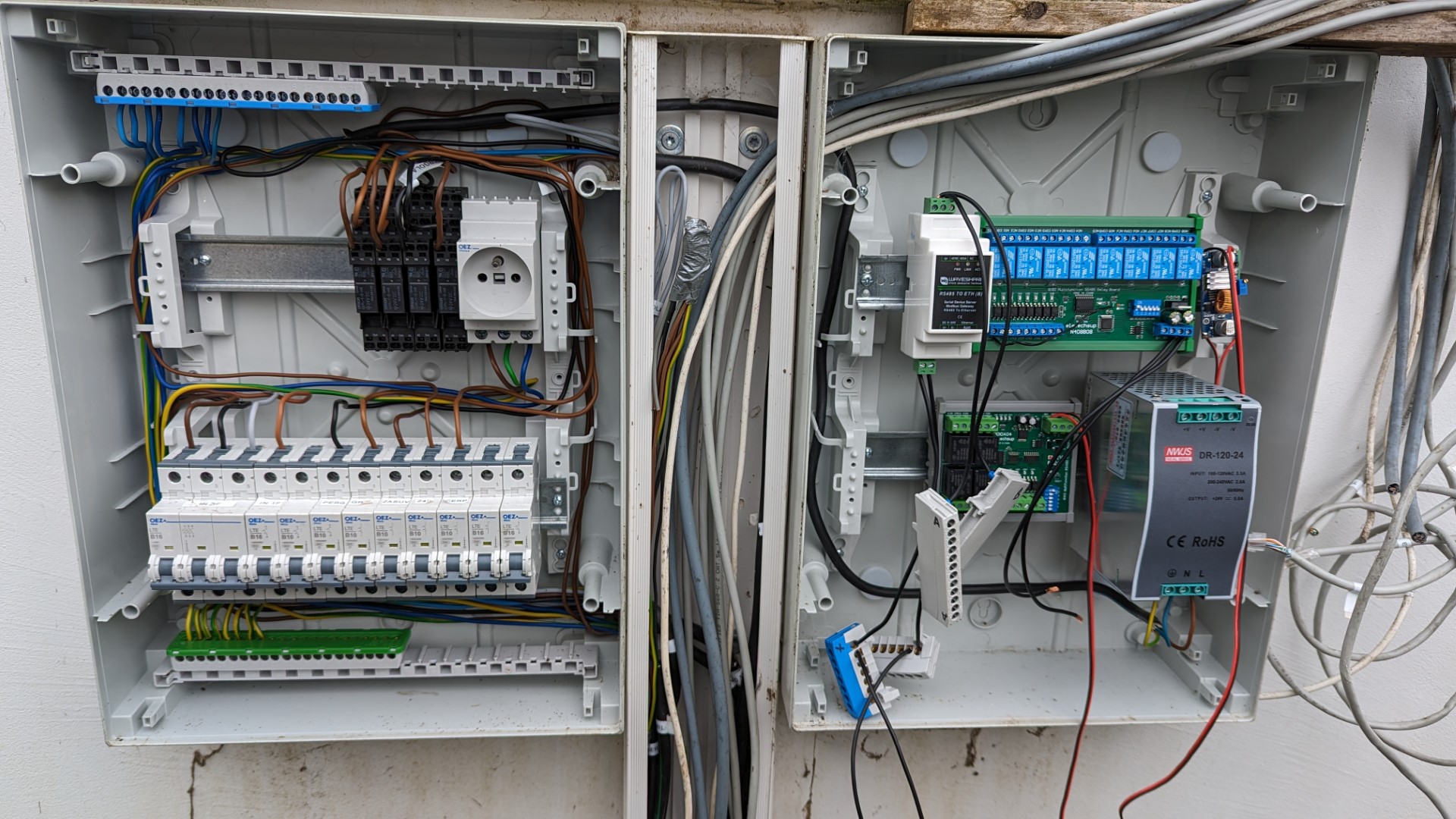

Naopak zpět se v tomto kole do rozvaděče dostaly nově externí relé pro ovládání 230V (pergola up/down, gril a čerpadlo bazénu), dále pak nový 24V zdroj, který bude táhnout vše, včetně spínání 8mi ventilů závlahy, ETH-Modbus převodník a dvě modbus desky (ty pak budou nahrazeny za jednu 12IO Relay desku, ale ta je ještě na cestě)

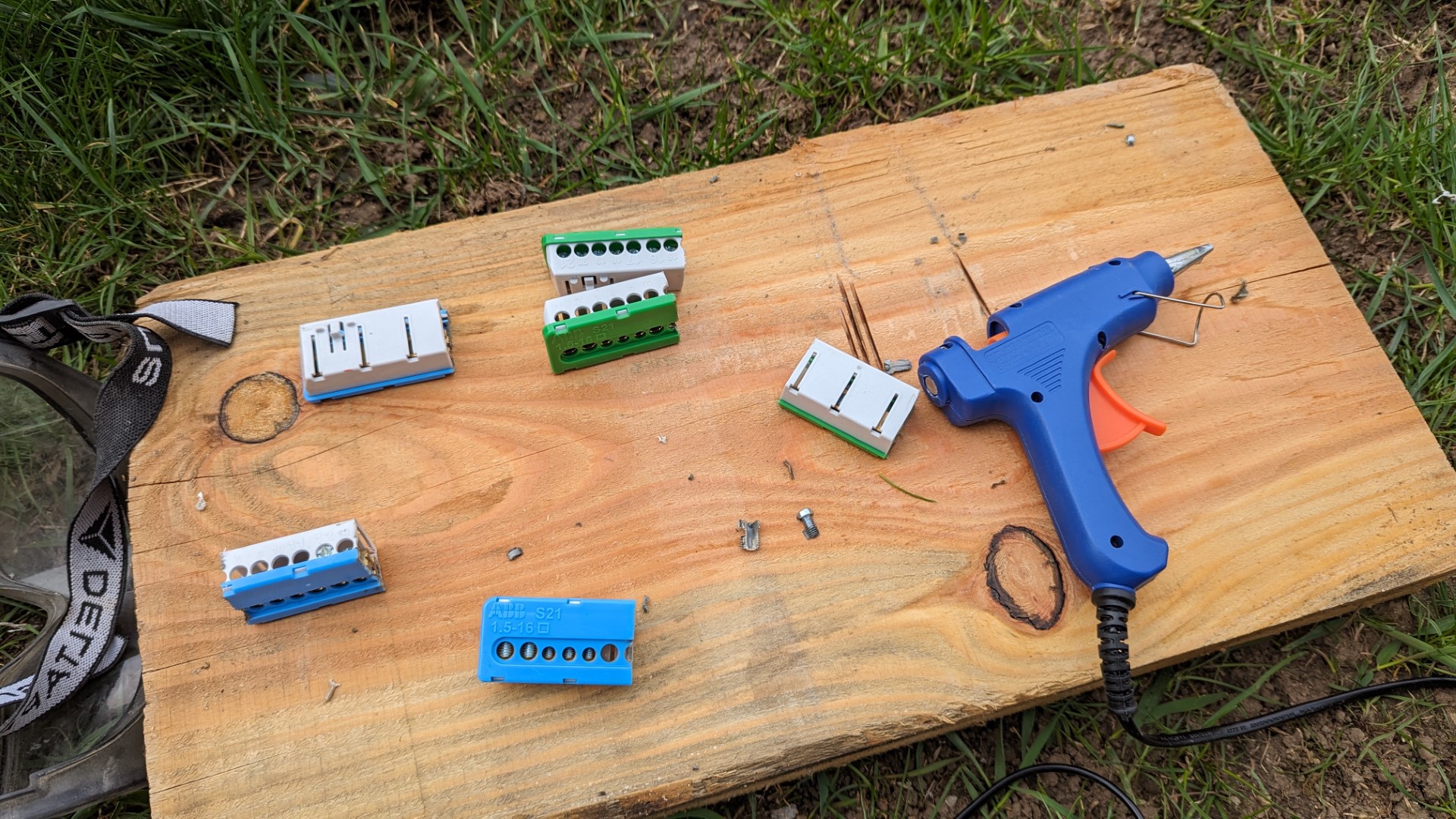

Ke slovu se tentokrát dostala i flexa. Trochu na prase, trochu barbarsky, ale potřeboval jsem více svorkovnic a protože jsem byl bez auta, cesta do elektra nepřipadala v úvahu. A tam jsem naporcoval 21ti svorkové svorkovnice na několik kusů tak, abych mohl udělat A/B svorkovnici na modbus a, +/- svorkovnici na 24V a původně sem myslel že i 12V, ale tu jsem nakonec pořešil jinak.

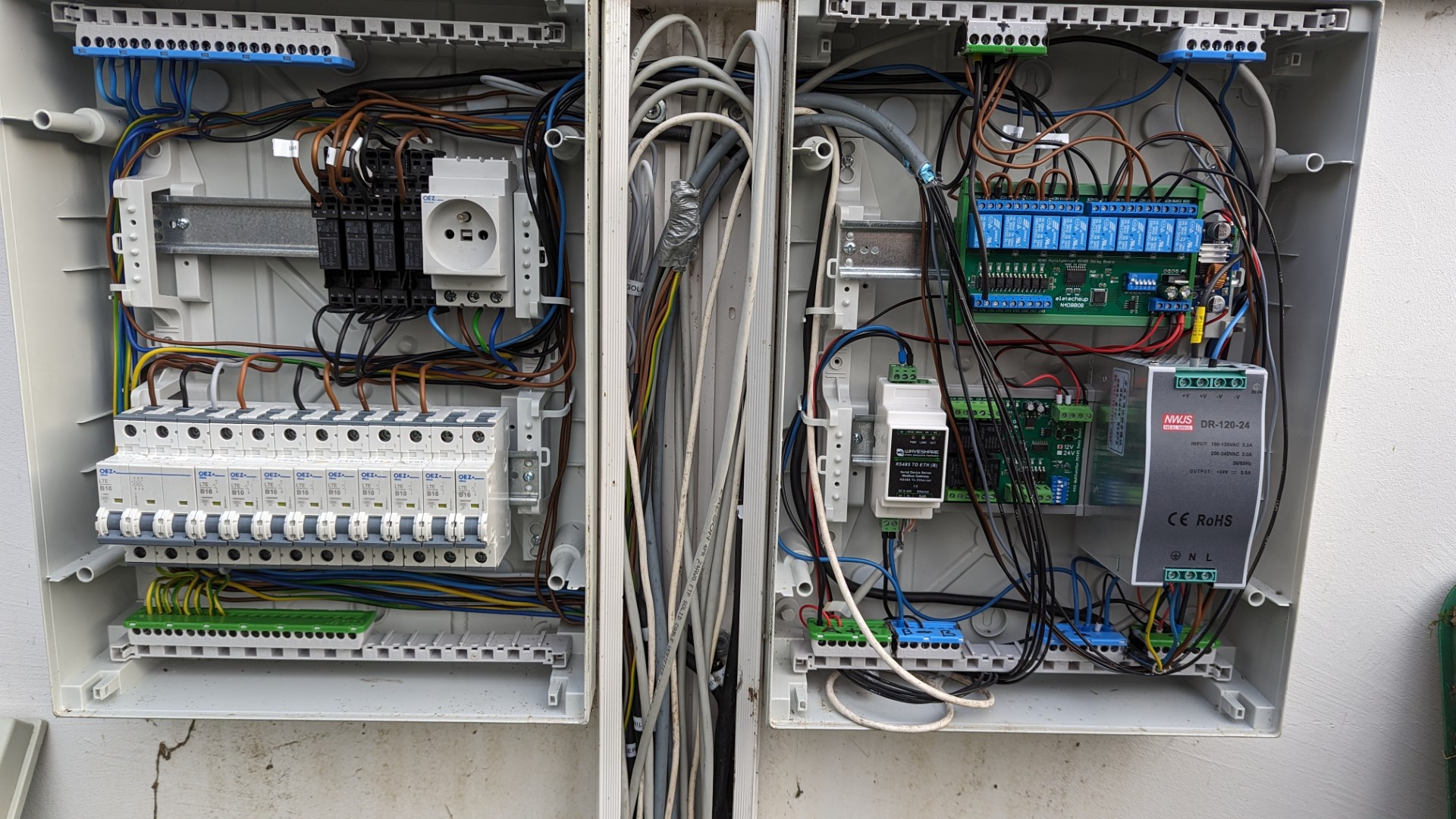

I když šlo všechno docela dobře, stejně jsem reálně u rozvaděče sedel celou sobotu od cca 9ti ráno do 18h odpoledne. Největší opruz byly různě dutinky, řešit kabely a občas improvizovat s tím, co bylo doma, ale dalo se. Kolem druhé hodiny jsem už prováděl první testy funkčnosti přes modbus testovací klienty.

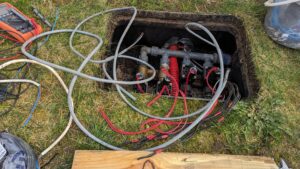

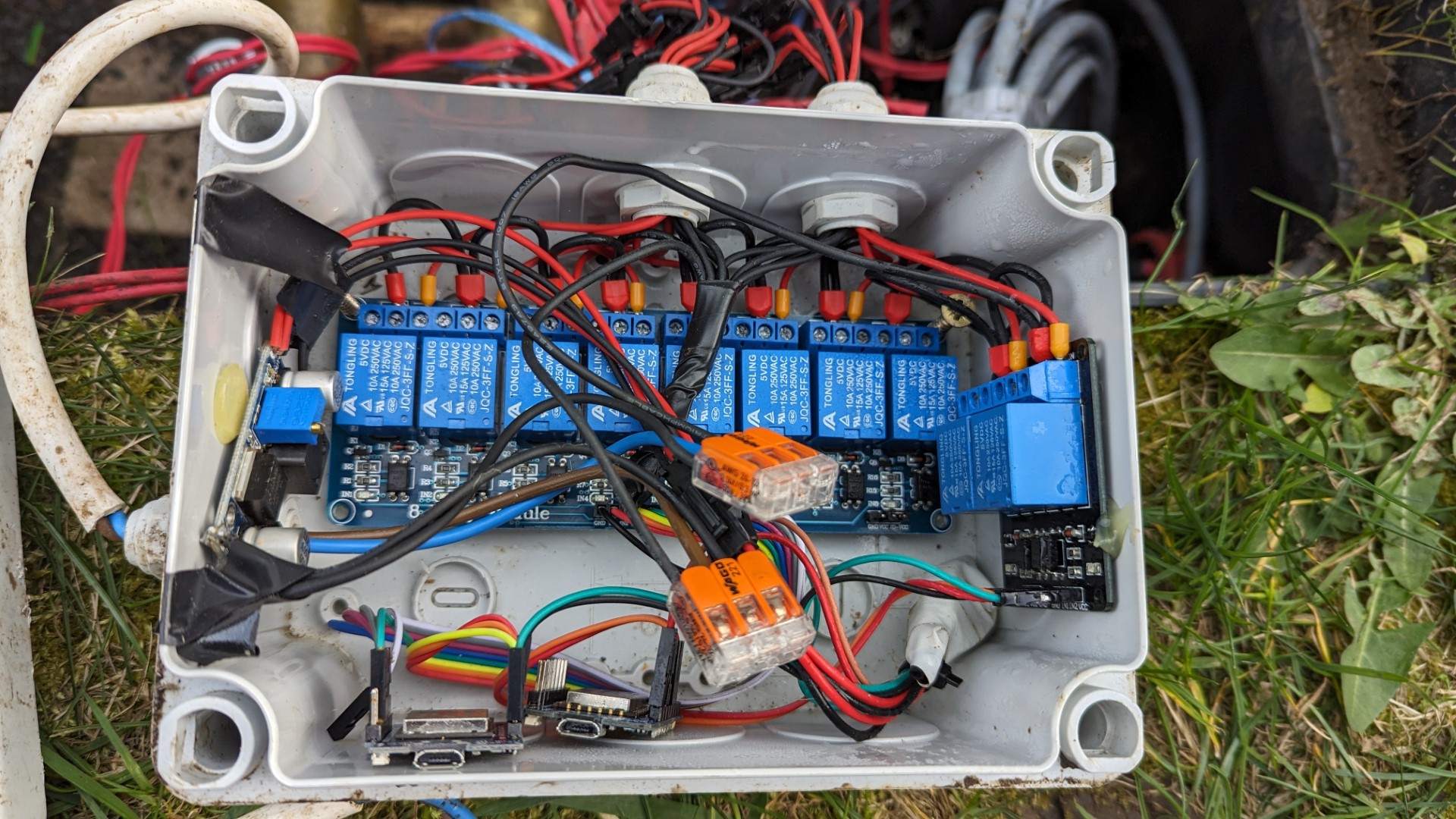

Po naplnění a předrátování rozvaděčů přišla řada na šachtu s ventily. Takto dopadla předchozí řídící jednotka :). Na to, že byla pod zemí asi 5-6 let, tak myslím, že ještě docela dobře. Osobně mne naopak hodně překvapilo, jak dlouho v tom vlhku dokázala fungovat :).

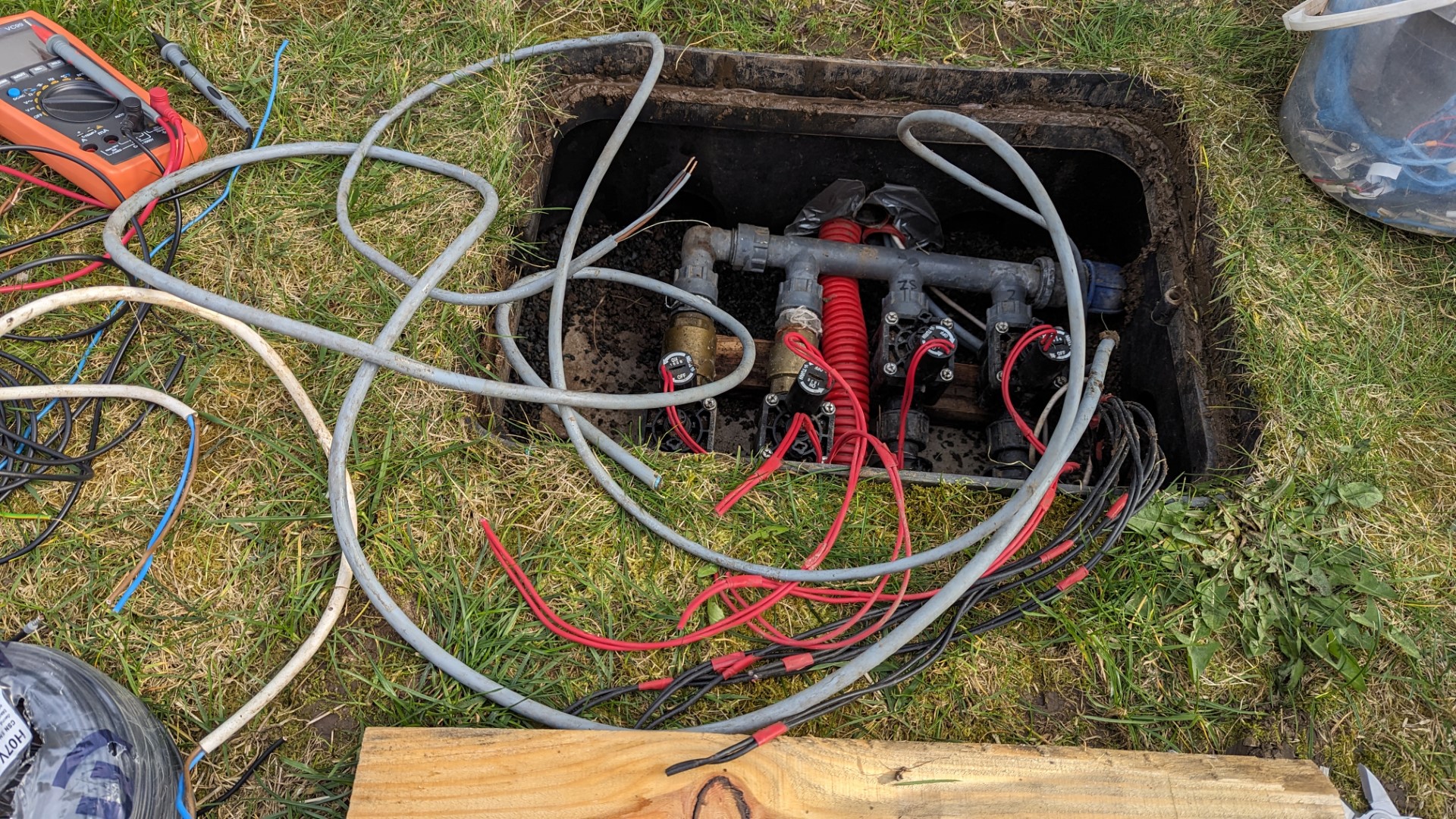

Takže všechno odštípat, očistit a napojit na nové kabely vedoucí do rozvaděče. Lahádka. Hlavně to spojování mínusových kabel dohromady 🙂

Po nadrátování pak už jen dočasně zprovoznit tři okruhy závlahy na trávník, abychom ho mohli už rozjet, a bylo pro ten den hotovo. Až dorazí 12relay deska, dojde tam ještě k drobné refaktorizaci :), ale to hlavní je hotovo a připraveno.

Dneska jsem pak od rána řešil tu SW část. Postupně odstranit z Loxone původní logiku, vše jsem už předelal na univerzální značky, a ty pak svedl na jednotné místo v nové záložce, kde je napojil na Modbus zařízení.

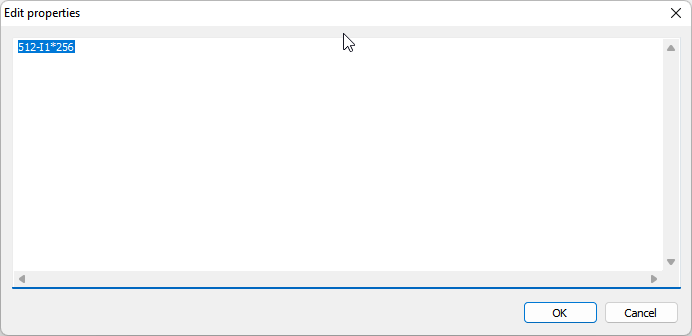

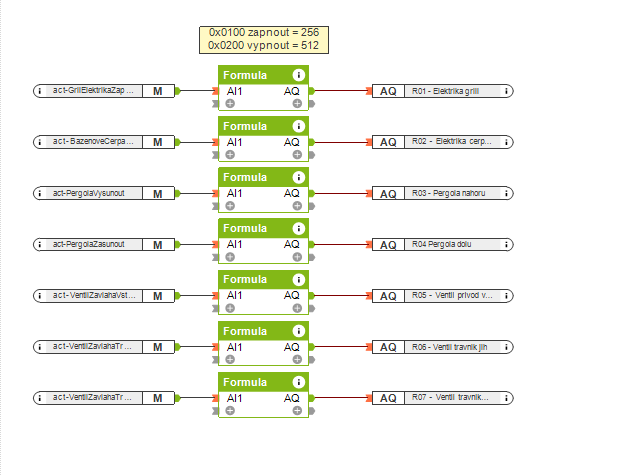

Chvíli jsem trochu bojoval s tím, v jakém formátu zas z Loxone posílat data, a hlavně, jak posílat 0x0100 a 0x0200 při zapnuto vypnuto, ale to jsem nakonec vyřešil vzorečkem (možná, že už to nové LoxConfigy umí lépe, já jedu stále starou v8).

A tím bylo i pro dnešek hotovo. Můj cíl je teď postupně, jak budu kde co upravovat, začít z domu eliminovat příliš velkou variabilitu zařízení, a vše sjednotit. Co se mi osvedčilo, je Loxone na základ, Quido na vstupy/výstupy v rozvaděči, a modbus na externí/menší logické celky s tím, že stále jde napřímo ovládat z Loxone.

Co mi naopak vůbec nesedí je Zigbee, ruzné MQTT bridge přes NodeRed a celkově nutnost používat NodeRED v kombinaci s Loxone. Největší problém je, že se NodeRED-Loxone integrace občas prostě odpojí a už se sama nepřipojí a je nutné re-deploynout NodeRED projekt (to chci zkusit nějak automaticky pořešit, ale report chyby na githubu nikam nevedl).

Stejně tak ze Zigbee nejsem nějak vyndaný, občas je tam prodleva, občas to zazlobí (a to nejen díky NodeRED). Takže tam možná časem taky zkusím ještě něco jiného. Ale vzhledem k mému časovému fondu to možná bude až na nějakém dalším baráku :).

Seznam wiki článků

Jako první nový wiki článek je návod, jak zprovoznit Waveshare RS485-to-ETH: https://www.vodnici.net/wiki/jak-zprovoznit-waveshare-rs485-ethernet/

Další nový wiki článek je pak o tom, jak nastavit vnitřní parametry modbus zařízení: https://www.vodnici.net/wiki/modbus-device-jak-nastavit-vnitrni-parametry/

A další, jak správně spínat a vypínat relátka u různých typů desek: https://www.vodnici.net/wiki/modbus-relay-jak-spinat/

Seznam návodů pro různá modbus zařízení, která mám doma a jsou odzkoušená. https://www.vodnici.net/wiki/modbus-relays-seznam-navodu-pro-ruzna-zarizeni/

A tady pak ještě seznam nástrojů pro ladění modbusu: https://www.vodnici.net/?post_type=epkb_post_type_1&p=80986&preview=true



PS: Pokud máte nějaké svoje seznamy zařízení spolu s návody, klidně mi hoďte linky do komentů a já je do wiki přidám.

Pomohl Vám náš blog? Chcete nás podpořit? I málo udělá radost 😉
Become a patron at Patreon!
5 1 vote
Hodnocení články
Subscribe
Notify of
guest

41 Komentáře
Oldest
Newest Most Voted
Inline Feedbacks
View all comments
Petr86
3 months ago

Ahoj, bylo by možné po kliknutí na náhled fotky v článku zobrazit její větší sestru nebo je závada na mém přijímači? Díky.

_Petr_
3 months ago

Zrovna nedávno jsem dělal rozvaděč na zahradu a času to sežralo víc. Asi nejsem tak výkonný nebo zručný. Je fakt, že to bylo včetně instalace bedny a připravené kabeláže.

Tvoje úvahy o Zigbee mě překvapily, když si nedávno psal o světlech. Já všechny tyhle technologie beru jako příjemný doplněk, který Loxone neumí, a bez kterého dům fungovat zvládne, Hlavně taky proto, že by se v tom nejspíš nikdo nechtěl vrtat, kdybych já nemohl, ale Loxone by v případě potřeby někdo dohromady dal.

Modbus na řízení závlahy, pergoly … jde, i když možná by bylo lepší na on/off funkce použít DMX a modbus nechat na vyčítání dat a ovládání, kde to jinak nejde. Já kvůli některým problémům s modbusem nakonec zprovoznil víc samostatných sběnrnic.

msk
msk
3 months ago
Reply to  L

Jak som pred x rokmi nahodil zigbee2mqtt gateway + loxone2mqtt gateway, neviem o tom. Uz skoro ani neviem, kde mi to realne bezi 😀
Zigbee je nejak nakonfigurovane a nestaram sa o to roky. Loxone2mqtt detto (zbieram cez to data do grafany). Takze je moznost to mat funkcne a bezstarostne, akurat prvotne nahodenie moze byt pre niekoho trosku zlozitejsie a menej pohodlne, nez si naklikat chlieviky v nodered.

Co sa tyka modbus rele, mal si stastie na spravny vyber rele dosky. Ja som sa trosku unahlil a kupil dosky, ktorym sa modbus adresa nastavuje – tramtadadaaaa – modbusom. Coz mi prislo ako prekonatelna komplikacia (proste dosku na stole ozivim a poslem tam setting na nastavenie adresy), ale len do momentu, nez som si omylom broadcast na nastavenie adresy poslal do ostrej vetvy roztahanej po zahrade :D. No a potom som chvilu lietal hore-dole, nez som tie adresy zase nastavil naspat. Takze ak niekto pojde do modbus rele dosiek, tak si kupujte tie s dip switchmi.

Aleq
3 months ago
Reply to  L

Já provozuju Loxberry, který už má MQTT bridge (původně plugin) integrovaný přímo do standardu. Jede mi to taky roky naprosto stabilně, takže kdyby někdo potřeboval a hledal alternativu, je to řešení. Výhoda je, že konfigurace kompletně klikačka v GUI v prohlížeči. Instalace celého loxberry je zápis image na paměťovku a vloži do Raspberry (či jiného podporovaného HW). Konfiguraci celého Loxberry (vč. pluginů) možno zálohovat jako celek (byť jsem ještě nezkoušel, protože to nechcíplo)
Jo a Zigbee na MQTT tam mají taky jako plugin (instalovatelný z jejich “plugin store”), s tím ale zkušenosti nemám

Last edited 3 months ago by Aleq
msk
msk
3 months ago
Reply to  Aleq

Ja som o loxberry par krat uvazoval, ale vzdy mi da facku ten ich web, kde to pisu vsetko nemecky a anglictinu totalne ignoruju. Takze vlastne ani nedokazem zistit, co to vsetko vie.

Aleq
3 months ago
Reply to  msk

Část webu už v angličtině mají ( https://wiki.loxberry.de/en/start ), zbytek jedu přes Google translate, jsem na tom podobně. Samotný systém i pluginy v angličtině naštěstí je (část vč. samotného Loxberry dokonce i češtině).

Jde to pustit i ve virtuálkách, v poslední verzi i oficiálně (nezkoušeno)

Jakub
3 months ago
Reply to  Aleq

Ja Loxberry parkrat zkousel, ale vlastne nevim, k cemu by mi byl, nic jsem z nej nevyuzival.. Data do Influxdb tlacim primo z Loxone, kamery integrovat nebudu (k cemu..), pocasi se take resi primo, tak snad jedine to zigbee, ktere mi uz ale bezi s Conbee+Nodered bez problemu, takze to menit nebudu. Kdyz nainstaluju Loxberry, tak mi to zabere cele RPi a z docku se mi to nepodarilo zprovoznit.

Aleq
3 months ago
Reply to  L

Zigbee doma nemám a tak nemůžu dodat vlastní zkušenosti. Plugin tam ale je ( https://wiki.loxberry.de/plugins/zigbee2mqtt_plugin/start
), je aktuální (na poslední Loxberry) a využívá přímo Zigbee2MQTT https://www.zigbee2mqtt.io/ (hádám, že ten plugin je jen wrapper a interface okolo tohoto projektu, což ale není vůbec na škodu)

Last edited 3 months ago by Aleq
msk
Guest
msk
3 months ago
Reply to  L

Ja myslim ze stick je to najmenej, to je len blba seriovka ktora moze byt kdekolvek. Ako ale loxberry riesi prepojenie loxone a zigbee? Ked som si programoval vlastnu gateway pred tymi x rokmi, tak som na nic hotove nenarazil a musel som si to spravit sam.

Jakub
3 months ago
Reply to  L

Me to bezi v posledni verzi asi rok a pul a zatim ani jedno odpojeni..

tomas_iw
3 months ago
Reply to  msk

Loxberry ide cez UDP alebo HTTP input v loxone. Ja to nepoužívam, ale u kolegu to funguje dobre. Ja idem tiež roky cez zigbee2mqtt a prevod na UDP naklikaný v NodeRed lebo som lenivý na to písať nejaký service. Ale na komunikáciu s Loxone preferujem viacmenej UDP na všetko, nie všetko čo chcem ovládať je viditelné vo vizualizácii aby som to ovládal cez ten NodeRed plugin čo používa L.

Aleq
3 months ago
Reply to  msk

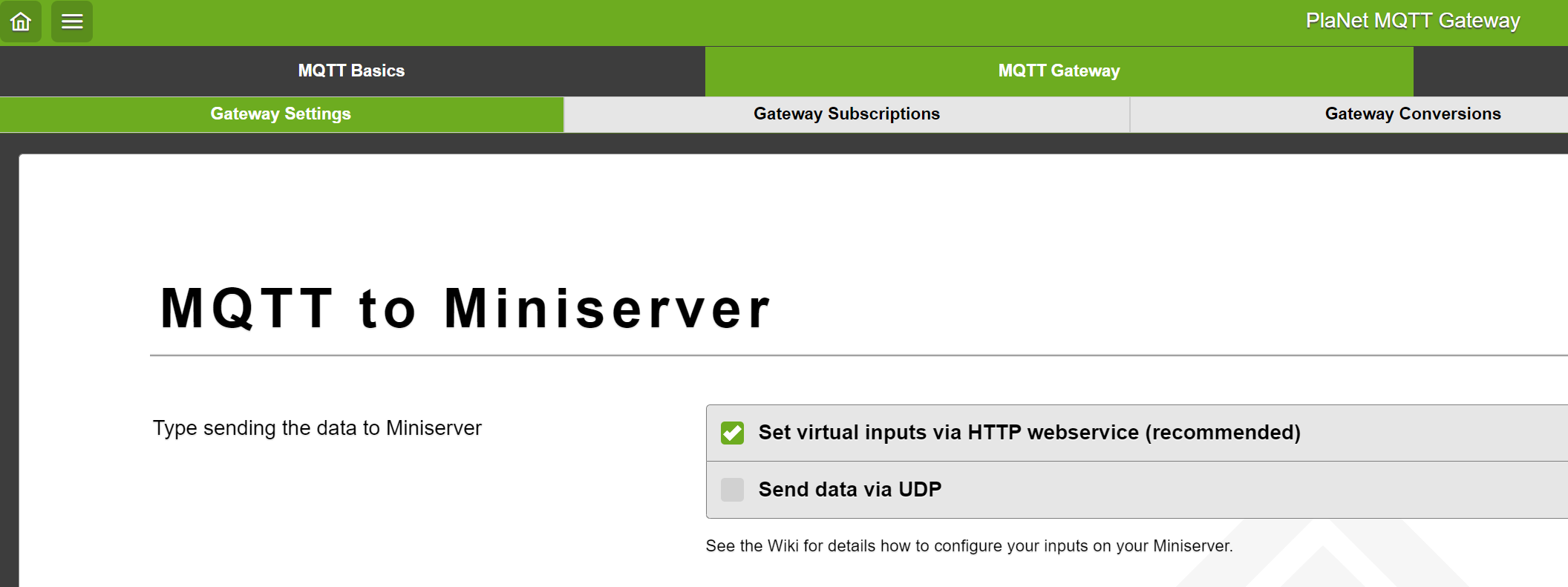

Jak píšou kolegové. LoxBerry v zásadě nainstaluje a interfacuje zigbee <-> MQTT převodník a vedle toho má vestavěný interface na MQTT <-> Loxone, které realizuje buď přes UDP nebo HTTP. Podle loxforum měřili zátěž a to HTTP není skoro žádný rozdíl proti UDP. Z pohledu uživatele je to ale mnohem příjemnější – stačí jen vytvořit virtual input a jeho jméno zadat do Loxberry (jen přeložit “/” -> “_”)

Screenshot_50
Aleq
3 months ago
Reply to  Aleq

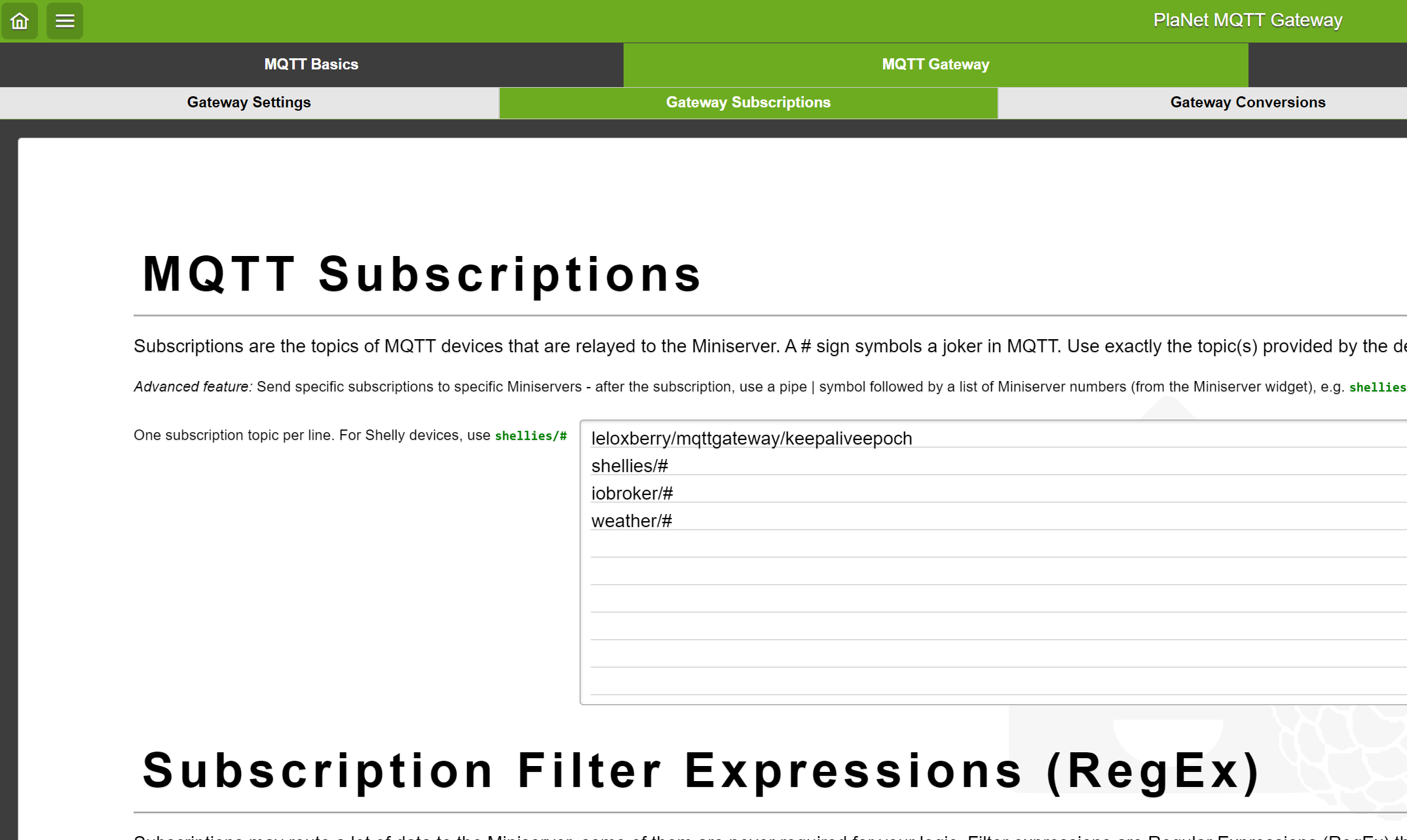

Whitelist (co posílat na Loxone – zkusit, jestli VI existuje)

Screenshot_51
Aleq
3 months ago
Reply to  Aleq

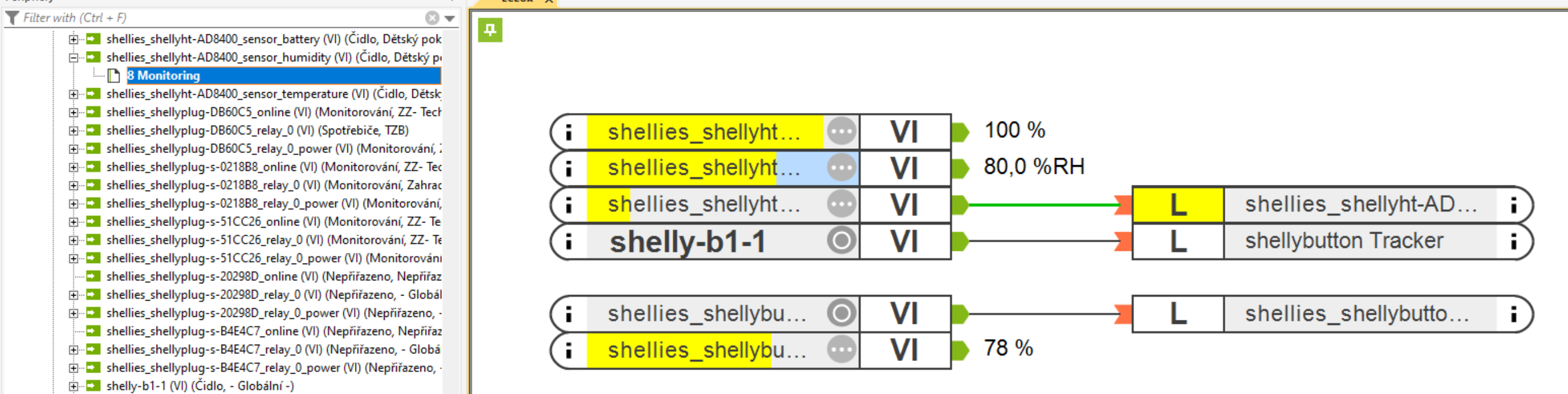

Takhle to vypadá v Loxone Config
