Jak zprovoznit Waveshare RS485-Ethernet
How Can We Help?
Krátky návod jak rozběhat Waveshare RS485 to ETH (non POE, ale pro POE by to mělo být stejné)
Link ke koupi zařízení: https://s.click.aliexpress.com/e/_DF7mXrn
Návod k zařízení: https://www.waveshare.com/wiki/RS485_TO_ETH_(B)
Manuál ke stažení: https://files.waveshare.com/upload/4/4d/RS485-to-eth-b-user-manual-EN-v1.33.pdf
VirCom ke stažení: https://files.waveshare.com/upload/4/42/VirCom_en.rar
Zprovoznění:
Jako první propojit zařízení pomocí USB-to-Modbus (na konktory A/B modbus) + napájení.
K propojení použít USB->modbus : https://s.click.aliexpress.com/e/_DBYmbaV
Ve windows jde pak USB-modbus vidět takto:
Spustit VirCom-> devices -> search serial, to najde zařízení a přidá ho do seznamu:
double click na zařízení, nastavit DHCP, přepnout na ModbusTCP server, snížit rychlost COM komunikace. Změnit z:
na toto:
Odpojit USB->modbus, zapojit ethernet cabel, počkat na naběhnutí DHCP

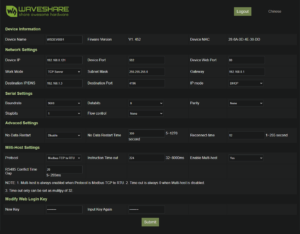

pak se připojit na danou adresu, nastavit heslo (dole key).
A tím hotovo.
Všechny zařízení a návody, které jsem testoval a sehnal, dávám do jedné společné wiki stránky sem: https://www.vodnici.net/wiki/modbus-relays-seznam-navodu-pro-ruzna-zarizeni/
