Diky. Mozem poprosit o radu? Pokopiroval som tiez, ale mam dva problemy:
1- pokial spustim automatiku cez VI - Automatika Start, sequencer dostane dva pulzy (z VI aj so Seq Trigger) a hned skoci na druhy okruh, Pri sputeni cez scheduler (start intervalu) - zacne od prveho okruhu.
2- po skonceni behu prveho okruhu, nenabehne druhy, pretoze druhy a treti ma stale signal na R / Ventil 02 Stop, Ventil 03 Stop.
Priznám se, že mi to taky tahle blbnulo a tak jsem se rozhodl si to napsat raděli sám, abych věděl co a jak funguje a zároveň si tam dal svojí logiku, kde mohu vše případně ručně přes apilkaci modifikovat. V současné době mám hotový program, který když pustím mi zaleje celou zahradu (6 okruhů) a následně pošle notifikaci. Dále ho budu rozšiřovat o doplňování a hlídání nádrže přes ultrazvukové čidlo a o automatiku souštění programu podle vlhkostních čidel, ale ty teprve scháním až to dodělám nasdílím.
Vždy se vyplatí si celou logiku navrhnout sám. V případě potíží je nutné aby se v tom člověk vyznal. Já to dělám tak, že vytvořím prvotní návrh který postupně zjednodušuji, aby celý diagram byl co nejjednodušší.
Ventily okruhů bývají většinou 12/24 VAC ale ten hlavní bych už nedělal elektromagetický ale elektromotorický. Jde to ale jednoduše ošetřit tak, že se hlavní ventil otevírá s malým zpožděním za ventilem prvního okruhu a následující okruh se otevírá ještě při otevřeném ventilu předešlého okruhu. Nicméně já to mám udělané vše pomocí elmag. ventilů bez časových zpoždění atd... a už tři roky to fuguje bez problémů.
Ovládám přes nodered (dtto jak to popisuje autor webu, jen upraveno pro tuhle desku a TCP komunikaci) a nad tím loxplán ala koldavideo (moc díky za inspiraci).
jak píše koldavideo, cívky jsou 24 VAC používám originální od Huntra, co je trochu problém a řešil jsem to i technikama od Huntra jelikož mám poměrně velkou instalaci potřebuji silné čerpadlo = velký tlak a tyto ventyly to nezvladají a protékají malinko, ale stále řešení je hlavní extra ventil též od Huntra, ale za ten chtějí 2000Kč já to vyřešil, že ovládám spínání čerpadla a tím tento ventil nepotřebuji, ale co se týká motorických ventilů potvrzují, že to je dobrý nápad jelikož ty tlakové rázy jsou poměrně velké a přesně řešim to 3s zpožděním při uzavírání předešlé větve. Jinak pozor i na proudy na souštění jednotlivých ventilů pohybují se i nad 640mA podle typu ventylu tj, abych si nepřetížil omylem zdroj Loxonu raději jsem koupil jeden extra 24V zdroj jenom na závlahu a případně jako rezervu. Jinak spínání řešim přes modul KNX viz. jiné vlákno jak 24V větve tak 230V na čerpadlo - nádrž do budoucna i čerpadlo vrt a klape o na výbornou.

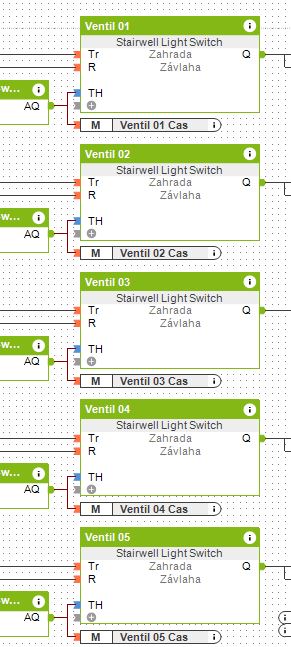

Zdar. Ako mas prosim ta nastavene casy TW a WT na tychto switchoch:

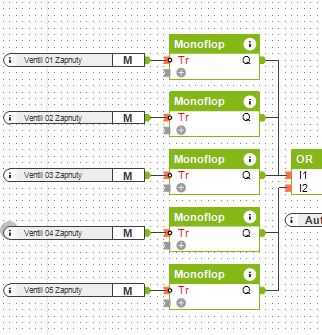

a dlzku pulzu na tychto monoflopoch:
Nieco mi uchadza v nastaveni, logike a mam pocit ze to bude v casoch pulzov. Ked mam 0/0 na switchi, nespusti sa trigger pre sequencer, ked nastavim nejaky maly vypadok, trigger ide ale dalsi okruh mi zas blokne Stop logika. Vdaka.
Mám taky svou logiku, mám 3 sekce + čtvrtou k odčerpávání jímky, mám jeden hlavní velký elmag. ventil a každá sekce má vlastní elmag. ventil - vše Hunter, 5 let fungovalo bez problémů, za poslední rok mi ale postupně odešly všechny solenoidy (cívky) na 24V. Naštěstí jdou objednat zvlášť. Vlhkostní čidla jsem zvažoval a nakonec se na ně vykašlal. Bydlím doma a vím, kdy je sucho, tak si to nastavím třeba na 5 ráno a jdu spát. Zavlažovat trávník stejně není vhodné každý den, lepší je intenzivnější méně častá závlaha. Tu ohlídám nejlépe sám. Na to je i Loxone krátký. Navíc, nechce se mi zavlažovat pitnou vodou (byť mám na dešťovou jímku instalováno její dopouštění), sedmikubíková jímka mi vystačí na 3 intenzivnější závlahy. V krizi to sem tam dopustím, ale za chvíli nebude ani voda pitná....
Zdar. Ako mas prosim ta nastavene casy TW a WT na tychto switchoch:
a dlzku pulzu na tychto monoflopoch:
Nieco mi uchadza v nastaveni, logike a mam pocit ze to bude v casoch pulzov. Ked mam 0/0 na switchi, nespusti sa trigger pre sequencer, ked nastavim nejaky maly vypadok, trigger ide ale dalsi okruh mi zas blokne Stop logika. Vdaka.
Na tie schodiskove vypinace mam prirobeny po +30s casovanie, cize mozem pridavat / uberat. a este k tomu celemu casu pripocitavam 3s. To je z dovodu ze ked sa zapne dalsi ventil aby bol vzdy predchadzajuci ventil 3s zopnuty a bol zrovnany tlak.
Cas vsetkych ventilov/okruhov este spocitavam (Total -5s) a podla toho cerpadlo vie o 5s skor vypnut. Aby netlacilo do zavreteko okruhu
Poriesil som si to nakoniec s malymi upravami ku spokojnosti. Problem s dvoma pulzami v pripade spustenia rucne - presunom VI Automatika start zo sequncera pred trigger, takze zavlahu startuje bud scheduler, alebo trigger:
Dalej som komplet vyhodil blokovanie inych ventilov, ako toho ktory prave bezi, v tomto zmysel nevidim, preco by som si nemohol otvorit manualne viacero.
Kedze logika je postavena na sequncery, ten potrebuje dostat pulz aby prepol vystup, tento pulz moze prist od spustaca/seq trigger. Trigger vygeneruje pulz bud pri manualnom spusteni cez VI, alebo logikou, ktora stoji opat na pulze, pochadzajuceho zo stavu ventilov. Tento stav ale vygeneruje pulz len pri spusteni a cele to stoji na tom, ze predchadzajuci ventil "spusti" ten dalsi.
Takze je potrebne na konci behu ventilu, sposobit male prerusenie. To sa docieli nastavenim casov TW a WT na schodiskovom spinaci.

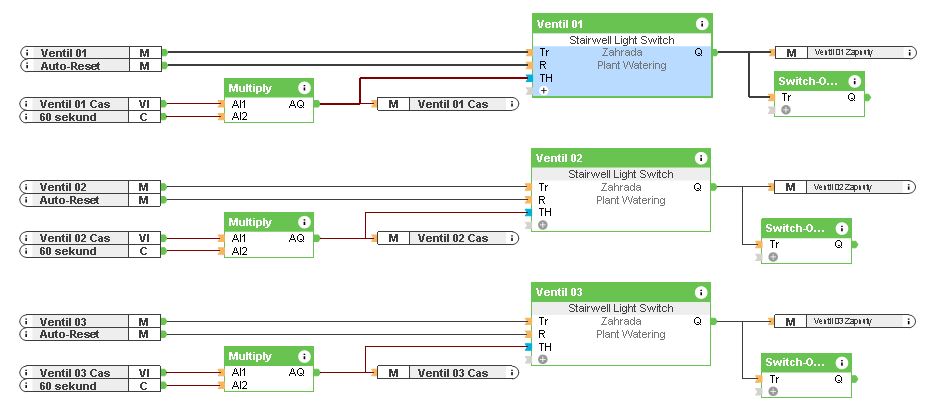

Za nim je pouzity Switch Off delay blok. Tym som docielil dve veci. Eliminuje sa prebliknutie schodiskoveho spinaca, aby ventil nevyplo/zaplo/vyplo. A druha vec, ktoru som riesil a to male prekryvanie ventilov, tak aby tlak v potrubi nestupol nahle po zavreti jedneho a naslednom otvoreni druheho. Cas je nastaveny na 3s. Schodiskove spinace maju TW=0.5, WT=0.1.
"Dalej som komplet vyhodil blokovanie inych ventilov, ako toho ktory prave bezi, v tomto zmysel nevidim, preco by som si nemohol otvorit manualne viacero."
Lebo to zalezi jake cerpadlo/tlak vody mas, kazda vetva ma nejaky prietok/minutu cize ak otvoris 2 naraz nebude to polievat tak ako ma. Mozno mas moc silne cerpadlo , ze zvladne 2 vetvy naraz ale to je uz na tom ako to mas navrhnute
@killeriq : Otevření více jak jedné sekce je nesmysl (pokud nebyl navržen souběžný provoz dvou sekcí zaráz). Každá sekce je navržena podle tlaku čerpadla. Podle toho se navrhuje počet postřikovačů a jejich dostřik tak, aby pokryly celou zavlažovanou plochu pro danou sekci. Když otevřeš ventil další sekce, samozřejmě se změní dostřik všech postřikovačů (trysek) a je snad jasné že voda nedostříkne kam má 🙂

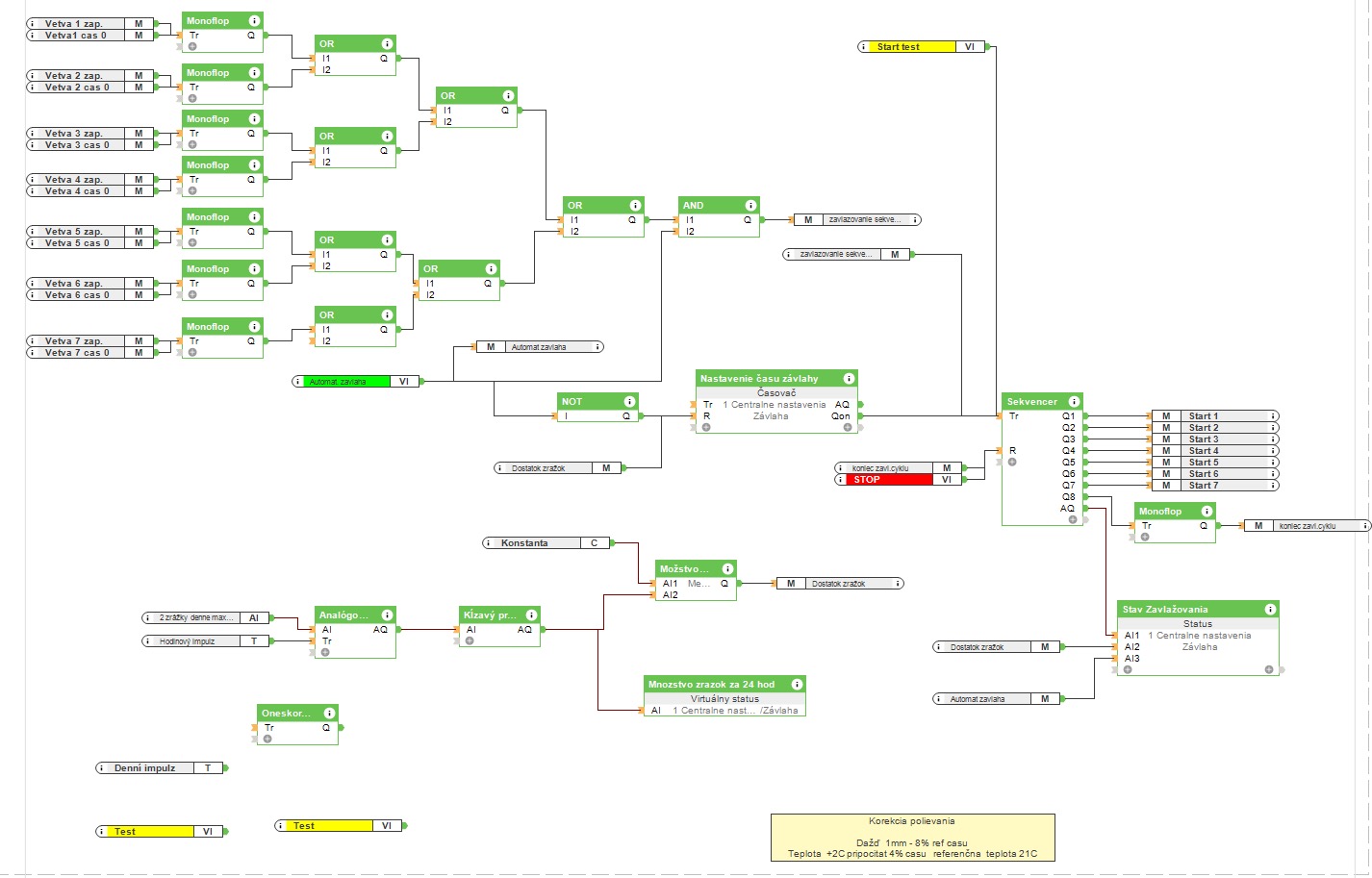

vetvy mam riesene cez schodistak + tam mam jeden vstup ktorym zakazujem polievanie vybranej vetvy. riadenie vetvy mam cez sequencer tak ako je tu uz spominane. tie opozdenia su zabijak a niekedy sa to chova cudne tak som tam ponastavoval vsade oneskorenia 1-3 sekundy a mam pokoj. a este laborujem s mnozstvom zrazok a vlhkostou to mam zatial rozrobene.
vlhost s pody zatial ziskavam ces rsbery a integraciu Miflora pluginu ale cita to len raz za hodinu lebo BLE. 🙁 ale kedze som rozbehol cez loxberry aj zigbee tak hladam vhodny exterierovy snimac. chcel by som to dostat do stadia ze odsledujem potrebnu vlkost pre kazdu zonu a na zaklade toho sa minastavy potrebny cas polievania alebo sa bude polievat pokial nedosiahnem potrebnu vlhkost.
tolko po technickej stranke co sa tyka travnika je vhodne intenzivne zavlazovanie a nie tak casto aby sa prinutilo travnik pustit korene hlbsie.
co sa tyka otvarania sucastne viacerych vetiev je to mozne (ale zbytocne) ja mam osobne cerpadlo s frekvencnym menicom a tam dokazem mat sucastne otvorene aj 3 vetvy pri konstantnom tlaku.
