kudykam
(@kudykam)
Reputable Member
Joined: 5 years ago
Posts: 373


Ty proudy u zařízení beru dle tech listů výrobce možná v reálu to bude mít nižší spotřebu...


ReplyQuote
budulinek
(@budulinek)
Reputable Member
Documentator
Joined: 5 years ago
Posts: 272

Posted by: @_petr_
Posted by: @budulinek

"pin enabled" měnič 9-36

Používáš k něčemu pin EN nebo jsi k tomu dospěl jen kvůli tomu, že ty bez EN byly nefunční? To nefungovaly nikdy nebo jen s tím UPS zdrojem?

Obyčejné čínské měniče 9-36 na 24V mi nefungují. "Pin enabled" měnič bez zapojeného EN pinu mi taky nejede. EN pin musím mít připojený.

Obyčejné měniče jsem zkoušel na AC-DC UPS zdroji (Meanwell 100B). Mám ještě jeden AC-DC zdroj Meanwell, ale už si nepamatuju, jestli jsem ho zkoušel. Asi ano, ale ruku do ohně za to nedám.


ReplyQuote
_Petr_
(@_petr_)
Reputable Member
Joined: 4 years ago
Posts: 377


@budulinek Díky za vysvětlení, myslel jsem, že nějak ovládáš nabíhání zátěže. Já mám verze s EN i bez a obě jsou funkční. V případě EN je potřeba samozřejmě povolit výstup.


ReplyQuote
kobra23
(@kobra23)
Noble Member Moderator
Donator
Assistor
Joined: 5 years ago
Posts: 1886


Mně tedy zatím ty čínské fungují.


ReplyQuote
Ichtis
(@ichtis)
Trusted Member
Joined: 6 years ago
Posts: 62


Zdravím, konečně jsem si zprovoznil UPSku k Loxone, ale ještě ji potřebuji vyladit. Zjistil jsem, že mi nenabíjí baterie, někde tady jsem se dočetl, že je třeba zvýšit napětí na 27,6 V...je to vpohodě? Trochu se mi to začalo více hřát...ale hlavně jde mi o baterie, at´ jim neublížim. Jak tedy máte nastavený zdroj. Moje sestava je Mean Well DR-UPS 40, DRP-240-24.
Děkuji za rady.


ReplyQuote
Jakub
(@jakub)
Estimable Member
Donator
Joined: 4 years ago
Posts: 229


@ichtis Jasne, na zdroji ma byt 27.6 V, to je spravne. 24 V pro Loxone pak ziskas na DC-DC.


ReplyQuote
Ichtis
(@ichtis)
Trusted Member
Joined: 6 years ago
Posts: 62


Děkuji za info. Mám tyto baterie: SBL12-12 SSB, jsou v pohodě?


ReplyQuote
budulinek
(@budulinek)
Reputable Member
Documentator
Joined: 5 years ago
Posts: 272


Toš jsem konečně zprovoznil DC elektroměr. Doporučuju:

https://www.aliexpress.com/item/32912901621.html

Co z toho leze:

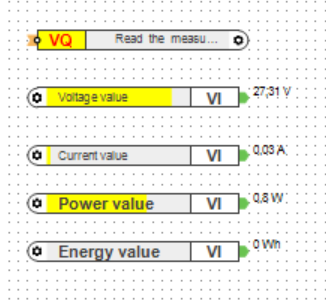

při napájení ze sítě:

Snímek obrazovky 2021 06 14 135355

elektroměr je zapojený mezi baterkou a UPS zdrojem. Takže ten proud 30 mA je udržovací proud.

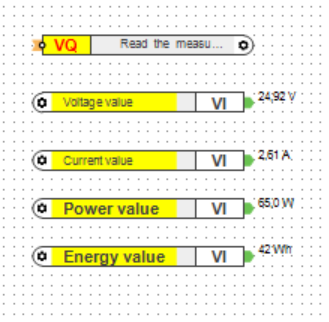

při napájení z baterie:

Snímek obrazovky 2021 06 14 183415

Celková spotřeba všech DC věcí 65W. To je fajn, vzhledem k tomu, že v tom je rozvaděč (Miniserver, Quido, Neuron a nějaká Arduina), domácí server (ASRock J5005) a síťové věci (router, wifi a nějaké obyč switche).

Test kapacity:

Snímek obrazovky 2021 06 14 203120

No, mohlo to být lepší.... Záporný proud (a výkon) je proud při nabíjení (cca 1,5 A). Při 20,7V UPS udroj odpojil baterku, aby nedošlo k přílišnými vybití  👍, ale kapacita je jenom 157 Wh 👎 👎 což je zhruba 6,5 Ah. Mám 2 x 12Ah baterie, takže trošku za mým očekáváním. Asi jsem se k nim nechoval hezky (jednou jsem je trošku přetížil...).

Jinak co se týče zapojení, lepší by asi bylo mezi UPS zdroj a spotřebiče. Sice nebudu vidět nabíjecí proud, ale zase uvidím spotřebovávaný proud (tj. spotřebu DC zařízení) i při napájení ze sítě. Napětí bych měl vidět stejné.


ReplyQuote
budulinek
(@budulinek)
Reputable Member
Documentator
Joined: 5 years ago
Posts: 272


Hmm, tak jsem zjistil, že můj UPS zdroj (MEAN WELL DRC-100B) nestíhá. Moje aktuální spotřeba je cca 80W. To ještě zdroj utáhne, ale při této spotřebě nestíhá napájet zařízení a zároveň dobíjet baterku. Projevuje se to tak, že při dobíjení ve zdroji vypadává pojistka (zdroj cvaká). Naštěstí na výstupu ke spotřebičům je vše OK, vypadává jenom větev na dobíjení. Po chvilce (cca půl minuty) se to ustálí a zdroj je schopen i nabíjet.

@ichtis

Chci se zeptat, jaké jsou tvoje dosavadní zkušenosti s Mean Well DR-UPS 40?

Plánuju nasadit Mean Well DR-UPS 40 + NDR-240-24.

Dík moc!


ReplyQuote
Ichtis
(@ichtis)
Trusted Member
Joined: 6 years ago
Posts: 62

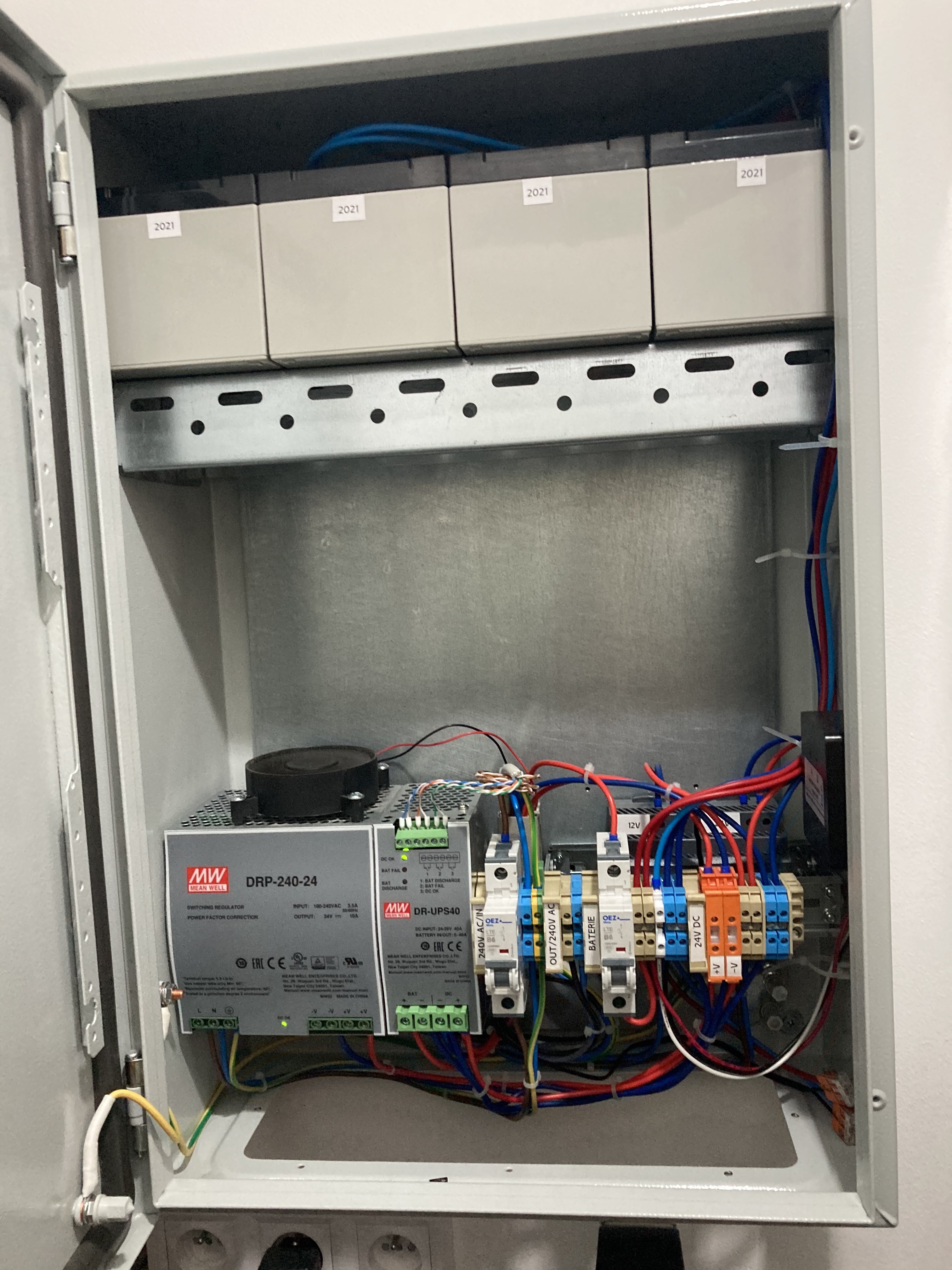

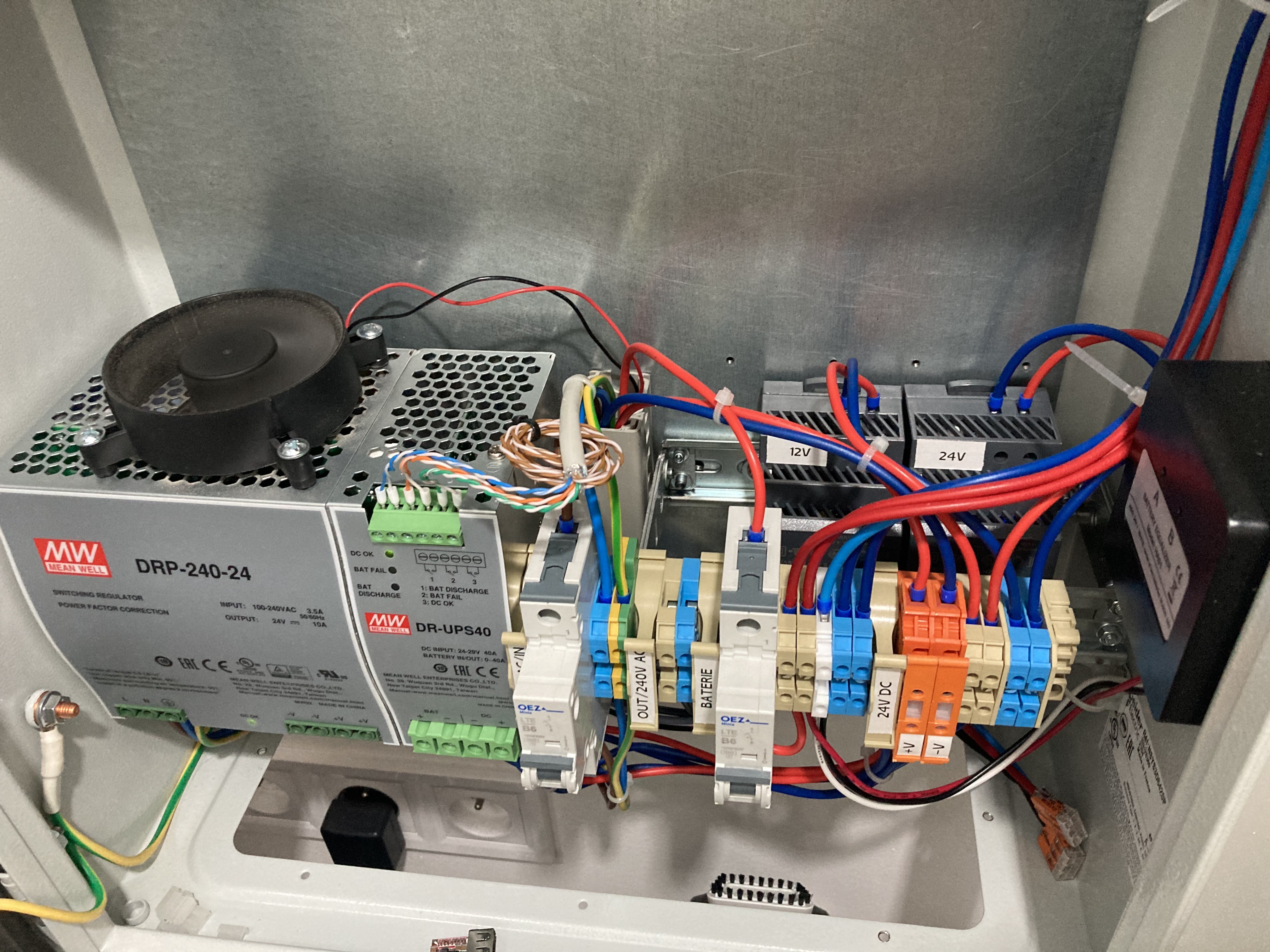

Zdravim, UPSku mám celkem krátce, ale zatim funguje vše jak má. Momentálně jem ji využil asi 3x, při bouřce. Shodil jsem hlavní jistič a do rána jel z UPSky (Loxone a osvětlení). Co se týče jednotilých komponentů, tak to nemám moc s čím srovnat.. je to moje první UPSka. Mean Well DR-UPS 40 jede normálně, tak jak má. Jen zpočátku jak jsem zkoušel UPS režim, tak mi nefungoval výstup, finta byla v tom, že to chtělo nejdřív 230V, aby se tam teplo relátko a pak už to jelo..ale to nejspíš fuguje u všech stejně. Ty kontrolní výstupy zatim nepoužívám, ikdyž je mám zapojené..Pod baterkama bude do budoucna ještě měnič napětí na 230V..

IMG 1519
IMG 1521




budulinek liked
ReplyQuote
jimyjims
(@jimyjims)
Trusted Member
Joined: 2 years ago
Posts: 97

Posted by: @jakub

Ja vzal snad nejlevnejsi rackovou UPS: https://www.suntech.cz/produkt/414933-eurocase-zalozni-zdroj-ea610rt-1000va-1000va-usb-rj45-lcd-displej-pure-sine-way/

Tech 10-20 minut by to melo dat, mam to prave na router a switche (jeden z nich PoE co napaji AP). Reseni s vlastnimi olovenymi bateriemi je urcite lepsi, jen v racku mohou byt zarizeni s ruznym napajecim napetim, tak jsem byl liny to resit. V Loxone rozvadeci mam olovene baterie pro 24V a dam asi i pro 5V (RPi, Arduino a switch).

Můžeš mi prosím říct zpětnou vazbu na tu UPS? Potřebuju aby mi cca 10 vteřin podržela switch, router, NVR a kamery než mi zapne backup. Líbí se mi cena a že je do racku. Díky!!


ReplyQuote
Jakub
(@jakub)
Estimable Member
Donator
Joined: 4 years ago
Posts: 229


@jimyjims Funguje bezvadne, zatim s ni nejsou zadne problemy, uz parkrat jsem ji vyuzil. Vydrzi mi pres hodinu, ale jeste na ni nemam povesene kamery a NVR. Jsou na ni router, 2x switch (z toho jeden poe), 4xAP a RPi. Za ty prachy jsem velice spokojeny.


ReplyQuote
jimyjims
(@jimyjims)
Trusted Member
Joined: 2 years ago
Posts: 97


@jakub díky za odpověď, takže není problém dát rozdvojku a z jedné zásuvky krmit více zařízení? Koumal jsem, že má jen dvě zásuvky..... POE switch pro kamery jsem zapomněl zmínit.... Asi do ní půjdu a pak mi bude chybět už jen zálohovat iMac, ale tam bude stačit jen nějaká malá UPS



Dokázal by mi prosím někdo vytypovat DC-DC měnič na 24VDC (na DIN) pro Meanwell AD-155B? Nevím jestli musí mít taky těch cca 150 W?


ReplyQuote
Jakub
(@jakub)
Estimable Member
Donator
Joined: 4 years ago
Posts: 229


@jimyjims Jasne, ja pouzivam tuto zasuvku, vzadu v racku, na tom mam napichnute vsechno: https://www.suntech.cz/produkt/469071-19-napajeci-panel-1u-8x-zasuvka-de-vidlice-iec320-c14-cerny-2-0-m/

Co se tyka DC/DC, tak na Loxone mam Meanwell DDR-120B-24, mam ho poveseny za DRC-100B. Vykon stejny byt nemusi, samozrejme musis mit spotrebu mensi, nez slabsi z tech dvou.


ReplyQuote
jimyjims
(@jimyjims)
Trusted Member
Joined: 2 years ago
Posts: 97


@jakub ještě jak je hlučná ta UPS? když nejede, tak by měl být klid, nebo se pletu?



Musím napočítat spotřebu, kolik je na tom zdroji.... do teď jsem neměl připojené baterie, ale letošní zimu je chci osadit, tak musím vyřešit i to DC/DC


ReplyQuote
