Ja to nevymyslel, delal to profik. A jisti to zdroje v rozvadeci.
O tom jsme se už Richarde bavili a někdy o tom pochybuji. Viz jeho vlastní vyjádření - nikdy jsem tady u toho rozvaděče nebyl 🙂
Ale sám uvidíš, až pozveš revizáka a budeš předělávat.
Jinak na předělávky je super @cybermole. On to má rád 🙂
Mezi C a D se většinou udává minimum 5m. Ale u SPDT3 Eaton aplikační příručka píše:
"Použití:
Pro drahá zařízení s elektronikou, instalovaná v rozváděčích (řídicí počítače, průmyslová zařízení), které vyžadují bezporuchovou funkci, se doporučuje dodatečně použít stupeň přepěťové ochrany třídy III (D). Tyto svodiče přepětí chrání před zbytkovým přepětím, které zůstalo za předřazeným stupněm C. Montáž je možná v těsné blízkosti svodičů třídy II (C)."
Tak možná nějaká specialitka Eatonu a může být společně s C, ale nepíše se už nic o tom jak daleko má bý´tovkut od B.
Jinak za chránič když tak bych dal v tom návrhu ten SPDT3 a jističe paralelně k tomu SPDT3 ... Tak jak jsem poslal na obrázku. "Za" přepěťovku nezapojíš nikdy nic, není to průchozí přístroj.
Profík může být, ale asi ne na domovní rozvodnice. Já se za profíka nepovažuju, proto se s pokorou řídím pokyny výrobce a platnou legislativou. V tvém rozvaděči se nikdo pokyny výrobce neřídil, u svodičů přepětí už vůbec, tam je špatně úplně všechno.
po zaplaceni mi na mail prisel behem pul hodiny mail s dokumentaci a stitkem 🙂
Cena?
2337kc (nemam přístroje Bonega, ale Eaton)
Co loxone a další přístroje? Ty jsi vynechal nebo šly vložit taky?
Loxone tam jsou taky, mam je tam i vcetne zdroju. (Ale za kazdy pridany pristroj se priplaci)
Využiju vlákna... nenašel by se tu někdo (případně můžete doporučit) kdo by pomohl se zapojením rozvaděče? Kroměříž-Zlín-Přerov. Více do SZ. Díky
Ahoj, po pročtení tématu a shlédnutí fotek realizací před některými smekám (ta "germánská" preciznost je mi hodně blízká) a ptám se: Existuje nějaký jiný materiál ke studiu než čistě norma ČSN EN 61439 ed.2 nebo nově ed.3?
Zajímá mě spíš ta praktická stránka se zaměřením na rozváděč/e v RD.
Zajímavé .ppt přednášky k tématu např zde:
https://uloz.to/hledej?q=ČSN%20EN%2061439
(mmch. odpovídají na otázku, jestli je ok dát 2 vodiče do 1 zdířky - není 😉 )

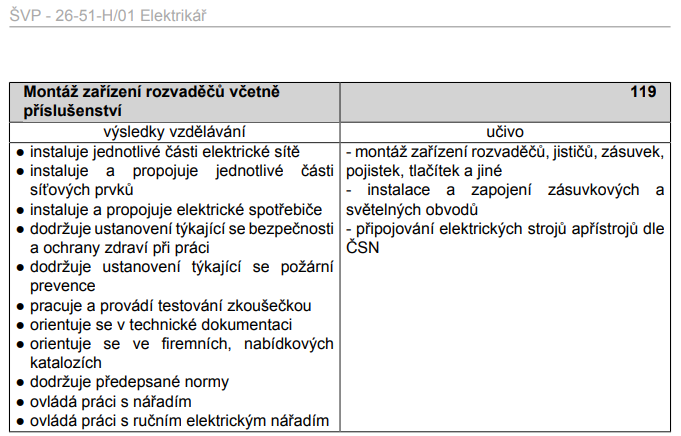

Prostě hledám materiál, podle kterého se učí budoucí elektromontéři - přece musí něco takového existovat? Neříkejte, že 17-ti leté děcka (na SPŠE je obor Elektrikář 3-leté studium s výučním listem) studují z normy? Viz studijní plán 3.ročníku a daný předmět:
Něco, kde je "blbuvzdorně" řečeno, že správné pořadí připojení je např. Hl.vypínač, "přepěťovka", případně podružný elektroměr, jistič, případně proudový chránič atd., kolik zásuvek se spíná na 1 jistič, kdy musím mít proudový chránič apod.
PS: Mám sice VŠ elektro a matně si vzpomínám na předmět Základy elektrotechnického inženýrství alias ZELÍ v 1.ročníku, ale to byly opravdu základy a následně jsem se studijně i profesně ubíral zcela jiným směrem, to však neznamená, že bych se to nemohl nyní naučit. Čas a chuť mám.
Díky moc za odpovědi!
Jak píše @Bery, díky fázovým posunům při symetrickým zatížení neteče modrým drátem nic,
Pročítám tohle fórum a narazil jsem na historický příspěvek, nicméně dovolím si reagovat. Výše uvedený případ by platil pouze v případě ideálního tvaru sinusovky, což, vzhledem k připojeným spotřebičům dnešní doby (spínané zdroje a převod na DC) není úplně pravda.
Do hry tedy vstupují třetí harmonické, které se sčítají i pro fázově posunuté fáze.
Podrobně rozebráno např. v tomto článku.
PS: Narazil jsem na to při diskuzi s elektrikářem, kdy jsem navrhovat tahat k zásuvkám 5x2,5, protože jsem chtěl mít každou zásuvku v sestavě na jiné fázi (1x zálohovaná, 1x normální, 1x spínaná relém), ale chce po mně 3x (3x2,5). To byl jen takový (bláznivý) nápad, ale rozproudilo to zajímavou debatu.
PS: Narazil jsem na to při diskuzi s elektrikářem, kdy jsem navrhovat tahat k zásuvkám 5x2,5, protože jsem chtěl mít každou zásuvku v sestavě na jiné fázi (1x zálohovaná, 1x normální, 1x spínaná relém), ale chce po mně 3x (3x2,5). To byl jen takový (bláznivý) nápad, ale rozproudilo to zajímavou debatu.
Můžeš použít CYKY-J 7x2,5 s jedním ZŽ. Pak to bude ok.
Na to co jsi chtěl ty, tam máš málo N vodičů.
Jak píše @Bery, díky fázovým posunům při symetrickým zatížení neteče modrým drátem nic,
Pročítám tohle fórum a narazil jsem na historický příspěvek, nicméně dovolím si reagovat. Výše uvedený případ by platil pouze v případě ideálního tvaru sinusovky, což, vzhledem k připojeným spotřebičům dnešní doby (spínané zdroje a převod na DC) není úplně pravda.
Do hry tedy vstupují třetí harmonické, které se sčítají i pro fázově posunuté fáze.
Podrobně rozebráno např. v tomto článku.
PS: Narazil jsem na to při diskuzi s elektrikářem, kdy jsem navrhovat tahat k zásuvkám 5x2,5, protože jsem chtěl mít každou zásuvku v sestavě na jiné fázi (1x zálohovaná, 1x normální, 1x spínaná relém), ale chce po mně 3x (3x2,5). To byl jen takový (bláznivý) nápad, ale rozproudilo to zajímavou debatu.
No podle mého názoru, když použiju kabel cyky 5x2,5 s tím, že každý z fázových vodičů bude připojený na jinou fázi, můžu využít pouze jeden pracovní (modrý) vodič, tak nic tomu nebrání - ne?
Ano, pokud ten N vodič bude mít průřez 7,5mm2. Ale takový kabel, kde budeš mít 3x2,5mm2 fázový vodiče a 1x 7,5mm2 N vodič neexistuje.
