cybermole
(@cybermole)
Reputable Member Moderator
Joined: 6 months ago
Posts: 276
11/01/2019 11:46 pm

a co tohle?

rj452

nebo tohle a k tomu patchkabel od panelu

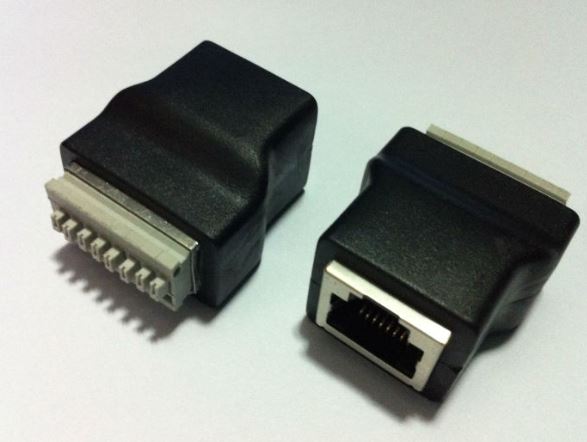

rj453

This post was modified 2 months ago by cybermole

ReplyQuote
KaZaN
(@kazan)
Estimable Member
Joined: 1 year ago
Posts: 224
12/01/2019 12:03 am

@cybermole a ceny? je to za pusu?


ReplyQuote
cybermole
(@cybermole)
Reputable Member Moderator
Joined: 6 months ago
Posts: 276
12/01/2019 12:10 am

Jo, za pusu švýcarské slapky 🙂 Rozhodně bych to nepoužíval jako systémové řešení, ale pokud už není jiné východisko.


ReplyQuote
TRT
 TRT
(@trt)
Eminent Member
Joined: 3 months ago
Posts: 27
12/01/2019 1:02 am

Ja prave uvazoval o pouziti patch panelu "obracenym" zpusobem. Akorat me stvalo, ze bych musel proklemovavat spolecne piny kablikem, estetika nikde, rozmerove taky zadna slava.

Mnohokrat se tu resil kabelovy standard. Vysledkem vetsinou bylo, ze at uz je jakykoliv, hlavne si ho stanovit a dodrzovat. Ja u toho sveho jenom premyslim o vedeni 24V. Nekde jsem tu okoukal, ze 24V vede dvema vodici v kabelu. V cem to ma oporu? Ma to smysl?


ReplyQuote
cybermole
(@cybermole)
Reputable Member Moderator
Joined: 6 months ago
Posts: 276
12/01/2019 12:27 pm

Ptáš se moc obecně. Záleží co chceš těmi 24V napájet. Pokud slaboproudé periferie, tak není problém to tahat po UTP a ideálně jistit tavnou pojistkou (ideálně trubičkovou). Pokud světla a všeobecně zařízení s vyšším výkonem. Tak tahat samostatným kabelem a jistit tavnou pojistkou (např. autopojistkou). A pak můžeš od loxone koupit ten hybridní kabel napájecí/datový kabel, který umí obojí, ale jištění se lišit nebude.

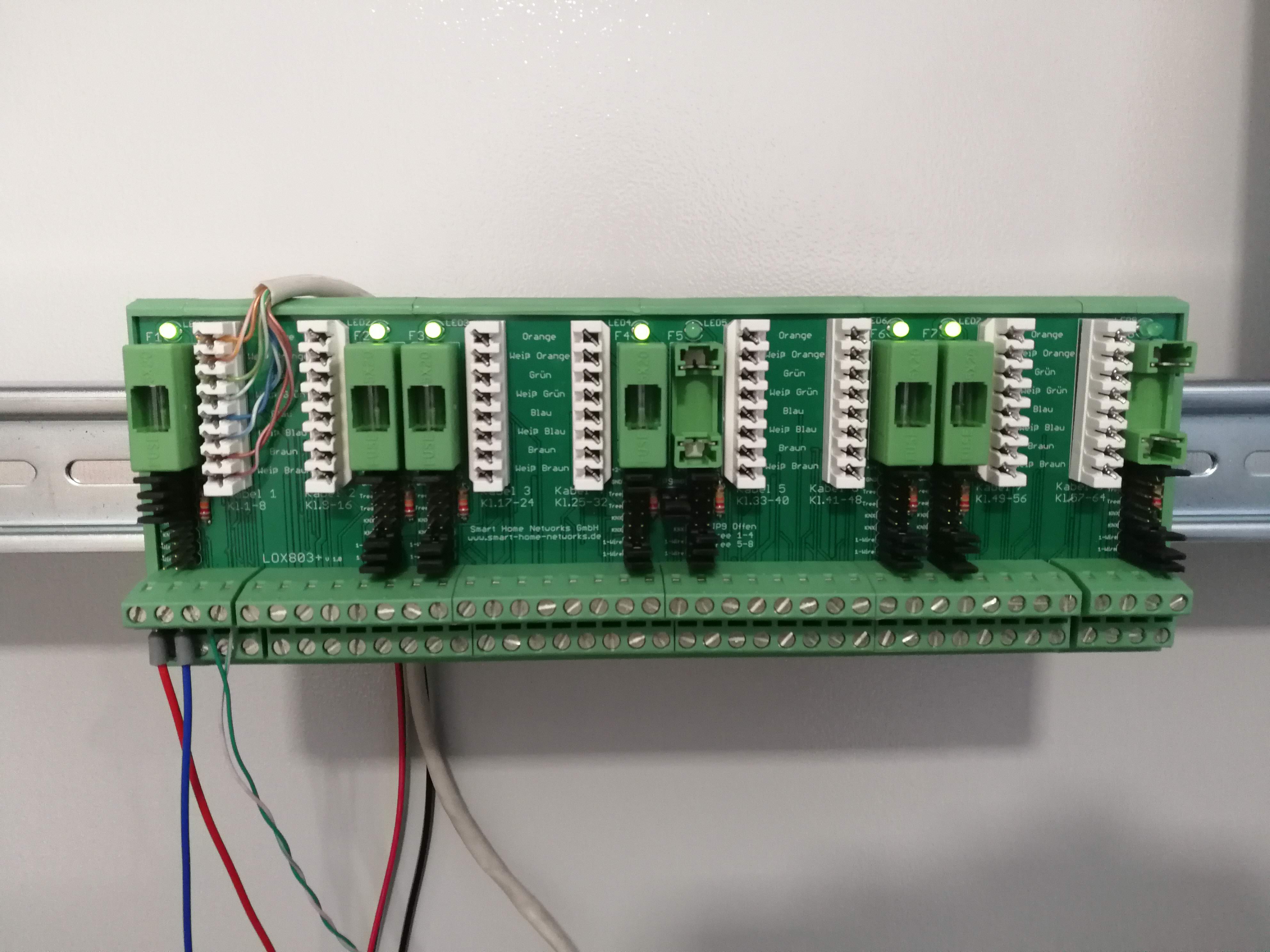

Co se týče ukončení UTP, tak mně se líbí systém od Němců, je to takové řešení - stát se může cokoliv. Zabere to nějaké místo a je to drahé jako všechno okolo loxone.

IMG 20190112 122543


ReplyQuote
jzaruba
(@jzaruba)
Eminent Member
Joined: 8 months ago
Posts: 45
12/01/2019 1:02 pm

Také se mi libí řešení od @trt , jen jaký má důvod mít na DPS rozdělenou tem pro 5V? V rozvaděči bude stejně spojena ne?

Do některých vypínačů povedu 2 kabely a jeden z nich nebude mít 1-Wire (kvůli žaluziím). Některé budou mít třeba RS485 pro CO2, některé možná Loxone Tree.

Co posílal teď @cybermole pokud to dobře chápu, tak to má konfigurovatelné propojky. Přijde mi tedy nejlepší kombinace těchto dvou. Mít univerzální desku a u každého nebo aspoň u části mít konfigurovatelné 2 piny pro výběr sběrnice vs IO piny a pak 5V větev.

Pokud řešení kde kde bude nutné dál všechno spojit, tak se mi přišlo lepší svorkovnice co posílal @scrollik ... můžu se zeptat o jaký přesně typ se jedná? Na webu Weidmüller jsem se k nim nedokázal proklikat.

This post was modified 2 months ago by jzaruba

ReplyQuote
cybermole
(@cybermole)
Reputable Member Moderator
Joined: 6 months ago
Posts: 276
12/01/2019 1:10 pm

Ano, propinování je konfigurovatelné. Primární určení je samozřejmě pro sběrnicové systémy (tree, knx, 1-wire). Cena je diskutabilní, ale za mě akceptovatelná. Moc jsme si zvykli, že Číňan vyrobí vše.

Když bych to měl řešit svorkami, propojkami, držáky pojistek, zabere to více místa, více mojí práce, větší chaos, více dokumentace. Ve výsledku možná i více peněz.

https://www.buy-smarthome.de/zubeh%C3%B6r/loxone-gagdes/


ReplyQuote
acter
(@acter)
Estimable Member
Joined: 5 months ago
Posts: 163
12/01/2019 2:01 pm

Panove, date mi nekdo tip na kvalitni Krone kleste ?


ReplyQuote
L
 L
(@l)
Noble Member Admin
Joined: 4 years ago
Posts: 1684
12/01/2019 2:09 pm

Kup krone kleste z Aliexpresu, kvalita je rozhodne dostatecna. Delal jsem s tim desitky spoju jak v Loxone rozvadeci, tak klasicke sitarine.

http://s.click.aliexpress.com/e/RfiUneaYr


ReplyQuote
cybermole
(@cybermole)
Reputable Member Moderator
Joined: 6 months ago
Posts: 276
12/01/2019 2:19 pm

Trochu tě opravím. Nejedná se o kleště ale o narážeč/boxer. Jsou dva typy - jeden, který má nůžky na odštípnutí přebytečného kusu vodiče a typ, který ho štípe čepelí. Pokud chceš dělat i datové kabely s více jak AWG24, tak bych šel do čepelové varianty. Já mám obě verze a nedokážu si představit mít jen jednu z nich.

Jinak souhlas s @L, tenhle typ je ok. Druhá varianta známá u síťařů jako "mrkev" je s tou čepelí.

A za mě jedno velké doporučení na používání beznástrojových keystonů. Jak pro laika tak profíka je to ušetření obrovského množství času.

Od solarixu např. pro cat5E



This post was modified 2 months ago 3 times by cybermole

ReplyQuote
acter
(@acter)
Estimable Member
Joined: 5 months ago
Posts: 163
12/01/2019 2:21 pm

Diky, koupim obe a vyzkousim. Slo me primarne o konkretni vyrobek, ktery ve overeny a funguje.


ReplyQuote
cybermole
(@cybermole)
Reputable Member Moderator
Joined: 6 months ago
Posts: 276
12/01/2019 2:35 pm
Posted by: radek

Me se tohle reseni libi! U me by asi neuspelo, protoze mam pri krimpovani problemy, aby mi vsevhny konektory fungovaly (asi je to rukama) .

Je ale zajimavy ze jeste nekdo takovyho neco nevyrabi...

Jeden problém mohou být kleště a často bývají. A druhý problém můžou být nevhodné konektory. Kleště např. tyto. Co se konektorů týče, tak bych se u nich vyhnul Číně a koupil v ČR a musí být určené pro daný typ kabelu - licna/drát. Pokud se zamění vznikají často problémy.


ReplyQuote
L
 L
(@l)
Noble Member Admin
Joined: 4 years ago
Posts: 1684
12/01/2019 3:38 pm

@cybermole : Tak ten druhy sem vubec neznal 😉


ReplyQuote
TRT
 TRT
(@trt)
Eminent Member
Joined: 3 months ago
Posts: 27
12/01/2019 6:25 pm

24V v UTP kabelech bych asi vyuzil jenom pro tlacitkovy signal. Zatim me nenapada co jineho bych pod vypinacem mel napajet 24V. Proto nevim jestli ma smysl mit na te me svorkovnici zdvojenou vetev pro 24V, ale spise pro strycka prihodu?

Co se tyka oddelene zeme pro 5V, to mam mysleno pro vyuziti na 1-Wire sbernici. Jak jsem psal, 1-Wire cidla pujdou vzdy extra kabelem, a proto bych tyto spolecne svorky 24V, 5V a GND vyuzil na trizilovou sbernici 1-Wire. Tim bych vlastne zapojoval sbernici do hvezdy. Uznavam, ze by to chtelo lepe vyresit popisky na desce.

Kdyz uz jsme u toho propojovani zemi, mate vsechny zeme propojeny? Myslim tim napriklad zem pro 5V se zemi pro 24V? A to cele na kostru rozvadece?


ReplyQuote
cybermole
(@cybermole)
Reputable Member Moderator
Joined: 6 months ago
Posts: 276
12/01/2019 6:31 pm

Bohužel tvoji poznámku o zdvojování větví pro 24V nechápu. V případě použití Tree technologie potřebuješ napájení pro ty sběrnicové prvky.

Všechno v instalaci by mělo být SELV, proto !!!žádné!!! uzemění k rozvaděči, na to je potřeba si dát velký pozor, hlavně u stíněných UTP, kde vzdálené konce můžou díky některým zařízení propojit stínění s GND.

Společnou zem by mělo mít vše, co je na jednom společném zdroji napětí.

This post was modified 2 months ago by cybermole

ReplyQuote
