Ahoj, zajímalo by mě, jak máte tažené FTP kabely, resp. ukončené v rozvaděči na nějakých svorkách a dál? Nebo rovnou pořád krouceně tažené k např. Loxone? U tlačítek apod. je to asi jedno, ale co 1wire? Díky.


ReplyQuote
L
 L
(@l)
Noble Member Admin
Joined: 4 years ago
Posts: 1684
11/01/2019 3:55 pm

Zkus trochu pohledat na foru, je to dotaz, ktery tu byl jiz hodnekrat resen. Usetris tim cas sobe, ale hlavne ostatnim, kteri by museli znovu odpovidat na to same.

Diky!


ReplyQuote
scrollik
(@scrollik)
Eminent Member
Joined: 2 years ago
Posts: 21
11/01/2019 4:17 pm

Ja iba rychlo prispejem, pouzivam svorky Weidmüller. V predu na fotke su na slaboprud, vzdu silnoprud. Maju rozne druhy ale nie su lacne.

IMG 1603


ReplyQuote
KaO
 KaO
(@kao)
Active Member
Joined: 1 year ago
Posts: 9
11/01/2019 4:27 pm

Jj, pardon... Uz nejakou dobu tu slidim a zatim nic, ale vylozene ve fulltextu jsem jeste nehledal... Diky


ReplyQuote
TRT
 TRT
(@trt)
Eminent Member
Joined: 3 months ago
Posts: 27
11/01/2019 7:13 pm

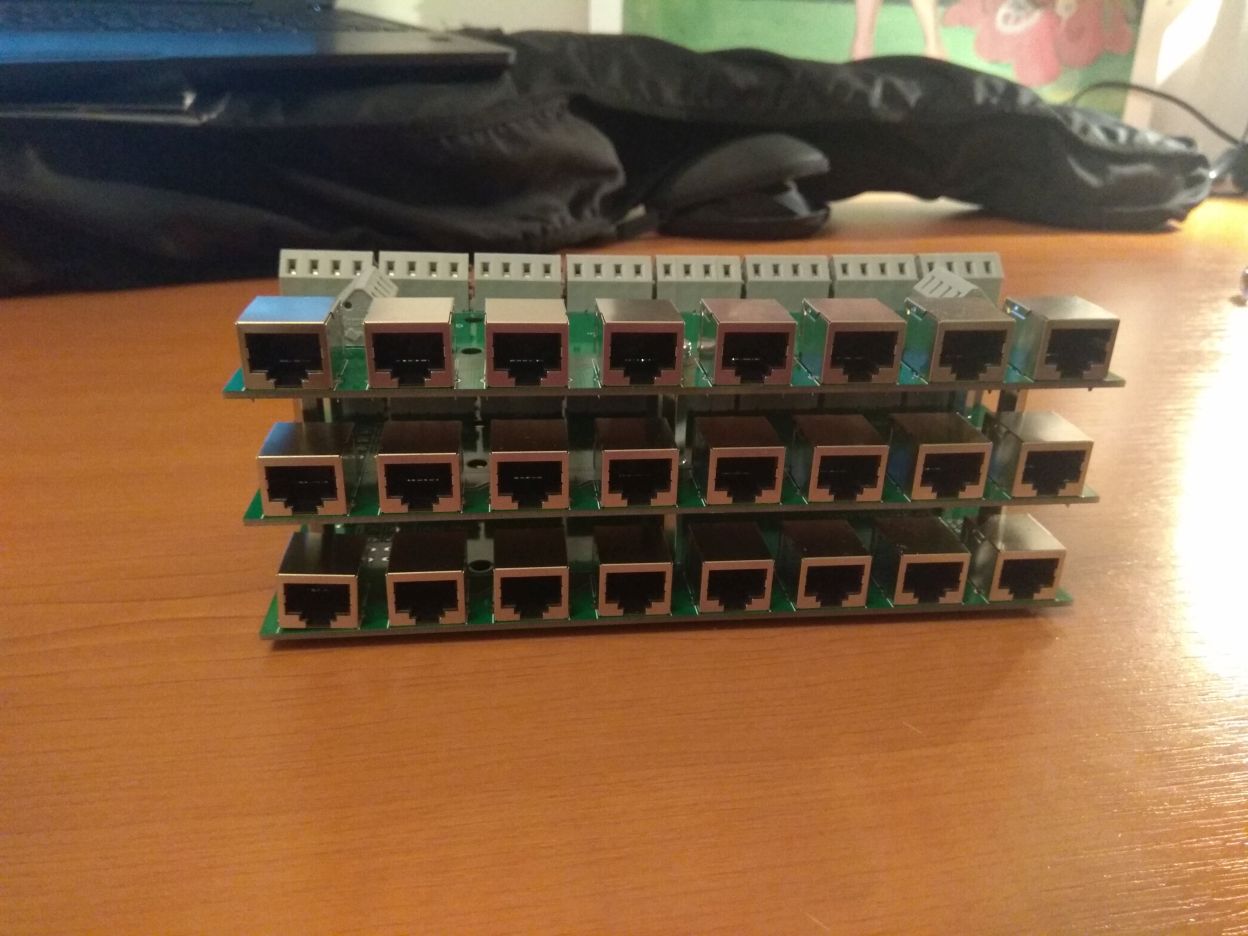

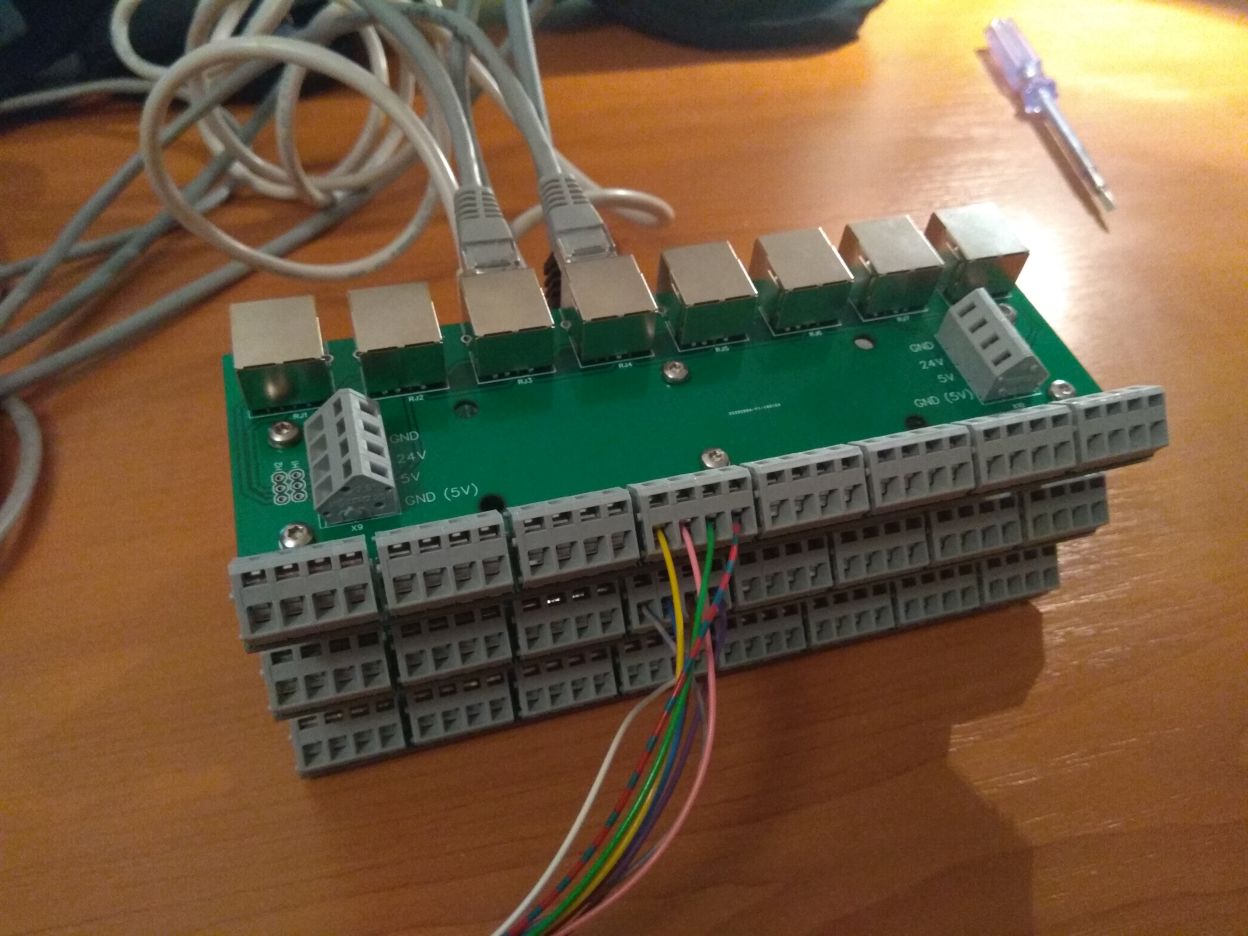

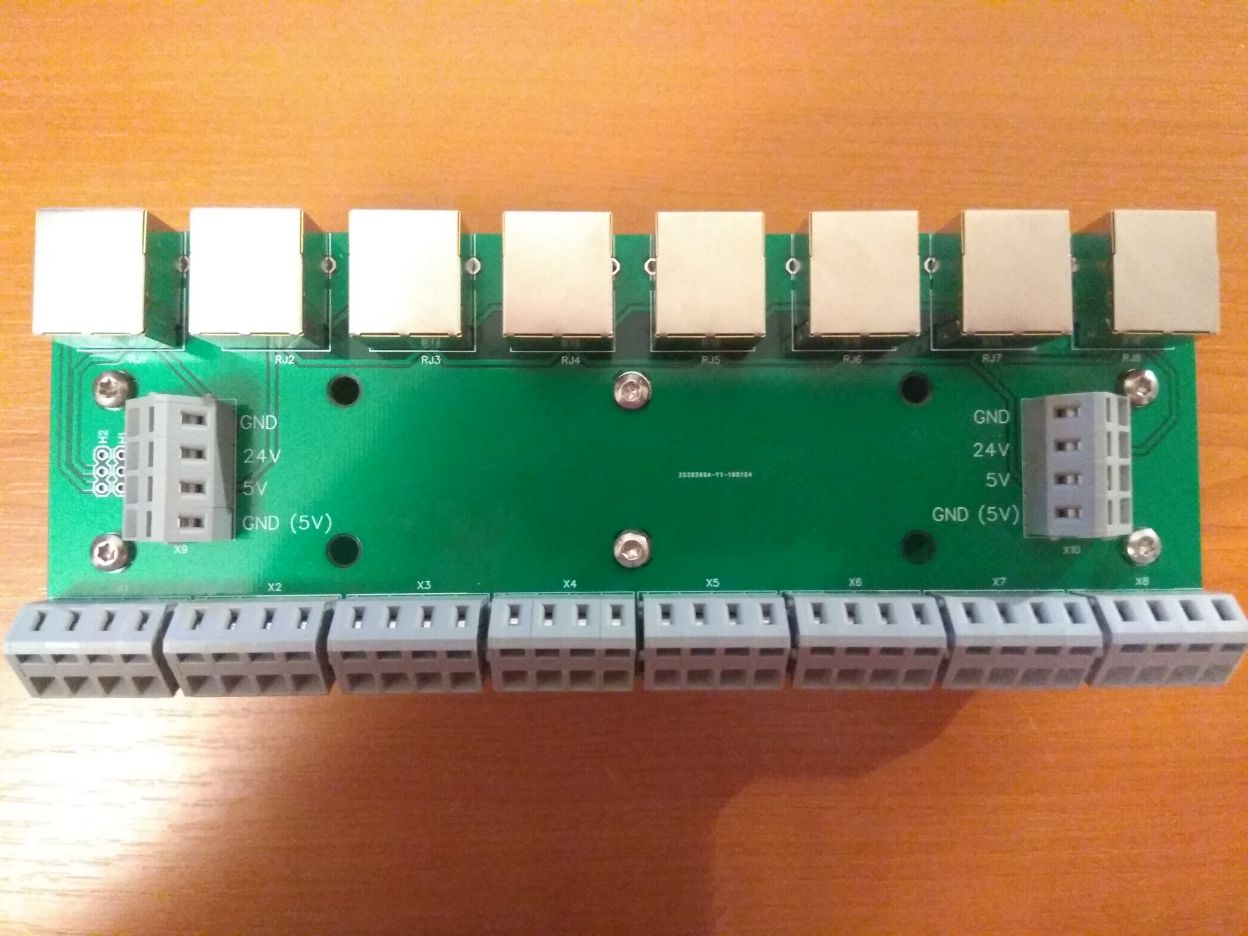

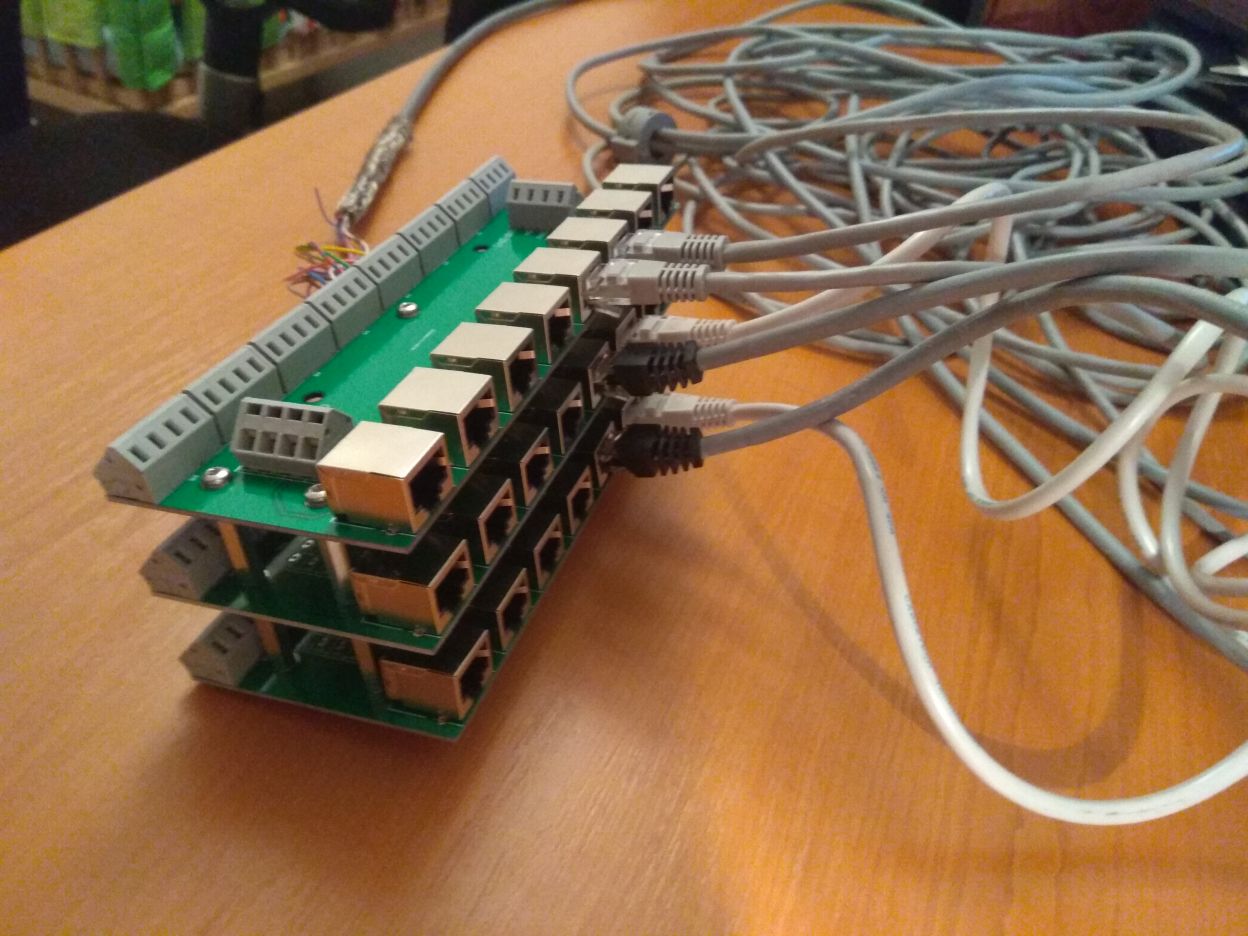

Kvuli cenam Weidmuller svorkovnic a nesympaticnosti Krone svorek jsem si prave na zkousku zbastlil svoje svorkovnice. Rozmery 180*70*65mm. Vsechny UTPcka pak zakoncim klasickym RJ45 konektorem. Vymyslel jsem si kabelovy standard, kdy v kazdem kabelu budou 2 zily na 24V, 4 zily na digitalni signal a dvema zilami povede +5V a zem pro 5V, napr na napajeni podsvetleni tlacitek. Jednotlive desky muzu na sebe stackovat. Vzalo mi to asi hodinku kresleni v EASYEDA a naklady na takovyto modul pro 24 kabelu vysly na cca 780 kc.

Do stavby mam jeste daleko, takze jeste uvidim jestli to nasadim nebo se do te doby najde neco rozumnejsiho. Me se na tomhle libi, ze vsechny kabely zakoncim konektorem, muzu si je pak jednoduse od svorkovnice vypojit a zapojit do jineho portu.

5
4
3
2
1


Pavel, MartinB and KaZaN liked
ReplyQuote
L
 L
(@l)
Noble Member Admin
Joined: 4 years ago
Posts: 1684
11/01/2019 7:17 pm

tenhle napad s UTP konektorama je zajimavej ;-).

My jedem krone, myslim, ze to neni zas tak nesystematicky, ale konektory UTP taky nejsou marny


ReplyQuote
TRT
 TRT
(@trt)
Eminent Member
Joined: 3 months ago
Posts: 27
11/01/2019 7:23 pm

U Krone svorek jsem psal o nesympatycnosti, ne nesystemacnosti 🙂 Asi jsou dobrou volbou, ale tak nejak se mi proste nelibi 🙂


ReplyQuote
L
 L
(@l)
Noble Member Admin
Joined: 4 years ago
Posts: 1684
11/01/2019 7:27 pm

ajo, prehlidl jsem ;-). Tak sympaticke mi prijdou, protoze se s tim dela pekne. Akorat to prichyceni je slozitejsi, ale pak samotne nacvakavani je opravdu supr. A jsou i propojovaci krone, ktere jsou supr na 1-wire vice kabelu


ReplyQuote
radek
(@radek)
Honorable Member
Joined: 2 years ago
Posts: 715
11/01/2019 7:51 pm

Me se tohle reseni libi! U me by asi neuspelo, protoze mam pri krimpovani problemy, aby mi vsevhny konektory fungovaly (asi je to rukama) .

Je ale zajimavy ze jeste nekdo takovyho neco nevyrabi...


ReplyQuote
kobra23
(@kobra23)
Honorable Member
Joined: 2 years ago
Posts: 561
11/01/2019 7:56 pm

Asi máš špatné kleště. Jsou 2 druhy. Ty které tlačí na všechny konektory stejnou silou shora dolů a pak pákové, které od jednoho kraje k druhému zešikma a to je zdroj problémů. Protože ten jeden kraj je špatně udělaný.


MartinB liked
ReplyQuote
TRT
 TRT
(@trt)
Eminent Member
Joined: 3 months ago
Posts: 27
11/01/2019 8:11 pm

Ony se rj45 breakout boardy vyrabi, ale maji vsechny piny UTPcka vyvedene na svorkovnici. Je to prostorove narocne a pak bys zase musel propojovat vsechny spolecne signaly jako GND a 24V dratky. Diky PCBcku mam svedene 24V, 5V a GND z kazdeho UTP do jedne skorkovnicky, takze mi potom staci jenom ctyrpozicova svorkovnice pro digitalni signaly. Ale ne kazdemu to musi vyhovovat, nekdo by treba nepotreboval mit do kazdeho kabelu rozvedeno 5V a radeji by vyuzil 6ti pozicovou svorkovnici. Ja to beru tak, ze do jedne krabicky ve zdi dam maximalne 4-tlacitko, cili ctyri signaly mi staci. Pro 1WIRE potahnu extra kabel. Tu svorkovnici vlastne pouziji i pro 1WIRE, kde do svorky pro spolecnych 24V, 5V a GND zapojim DQ, GND a VDD.


ReplyQuote
MartinB
(@martinb)
Trusted Member
Joined: 2 years ago
Posts: 94
11/01/2019 8:31 pm

obdobnou cestou chci jít tež,  RJ45 osum kusu v domečku a dva domečky na desku, právě kreslím desku. jsem rád že tato myšlenka se zrodila i jiných, jelikož ty řadové svorky jsou nekřesťansky drahé a toto je za pár šupu. 1-wire pojedu v řadových svorkách se zemnící lištou na stínění.


ReplyQuote
TRT
 TRT
(@trt)
Eminent Member
Joined: 3 months ago
Posts: 27
11/01/2019 10:08 pm

Nad dvouradyma RJ45 jsem taky premyslel, pak bych ale musel davat i dvouradou WAGO svorkovnici a ta mi prisla uz relativne draha. Ale samozrejme v porovnani s Weidmuller svorkovnicemi je to porad dobry pomer cena/vykon 🙂

Tim ze mam jeste hodne casu, chci si udelat testovaci Loxone setup na stole, pokud se mi tohle zapojeni osvedci, treba navrh prekopu na kompaktnejsi reseni.


ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Joined: 2 years ago
Posts: 1330
11/01/2019 11:29 pm

Tak tohle se mi opravdu líbí 🙂

1750 1

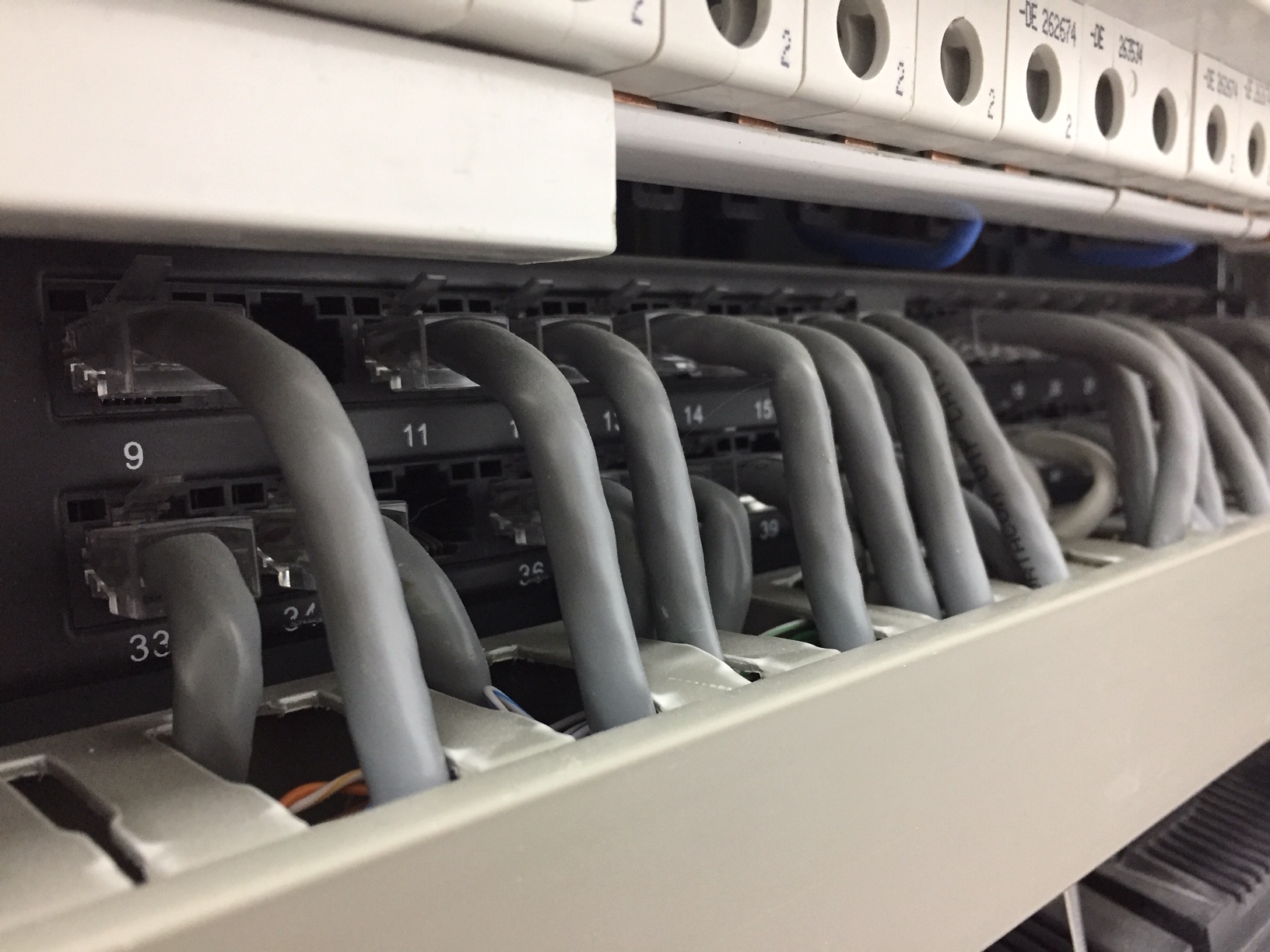

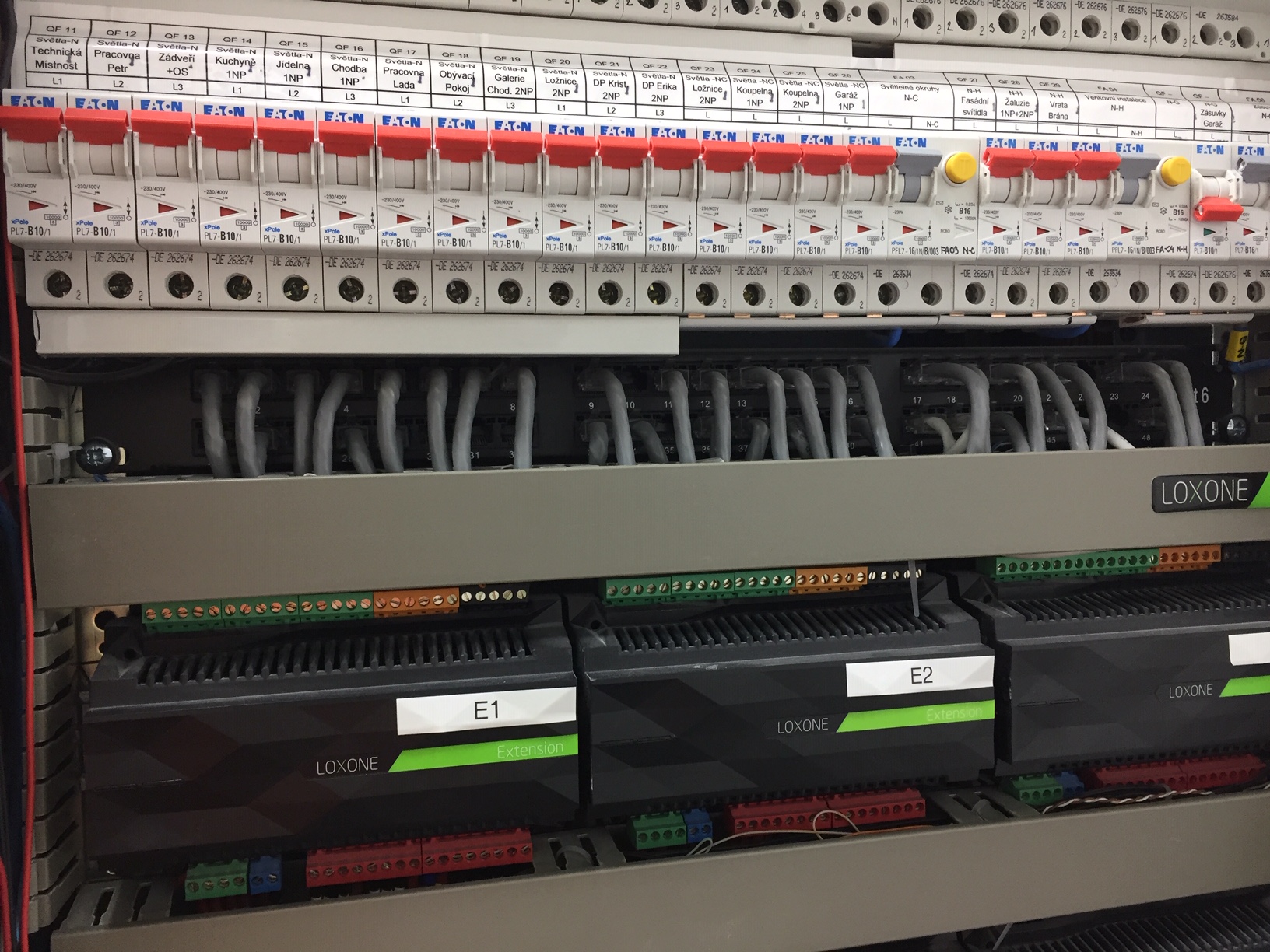

... protože já jsem během instalace zjistil, že mám akutní nedostatek místa v rozvaděči, použil jsem "klasický patch panel"

IMG 5840
IMG 5841
IMG 5842

Jenže jsem udělal zásadní chybu v tom, jak jsem jej použil !!!

Zapojil jsem jej tak , jak se to běžně dělá, tzn. veškeré zakončené kabely od vypínačů jsem pomocí narážecího nástroje připojil k patch panelu - Jenže jsem to měl udělat opačně !!! Kabely od vypínačů jsem měl nalisovat do RJ45 zástrček a opačnou stranu Patch panelu použít k vývodům k Loxone extensionům. Samozřejmě to zní jako nesmysl, jenže takhle jak to mám, musím pokaždé, když chci použít nějaký vodič z daného místa, nalisovat znovu RJ45 kostku a všechno přepojit znovu. Těžko se to popisuje ale opravdu opačně by to bylo lepší. Jen by se to všechno špatně dělalo, vzhledem k přístupu.


ReplyQuote
cybermole
(@cybermole)
Reputable Member Moderator
Joined: 6 months ago
Posts: 276
11/01/2019 11:39 pm

@koldavideo

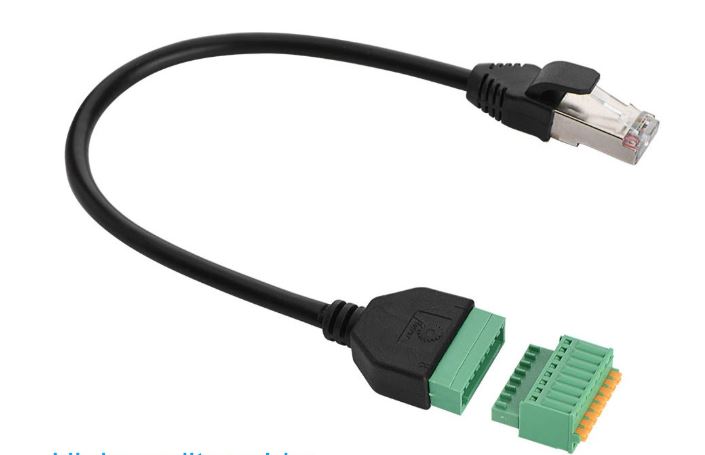

tobě by pomohlo něco takového

rj45

nebo takového, ale to se ti tam nevejde

rj451

This post was modified 2 months ago by cybermole
