honza
(@honza)
Eminent Member
Joined: 2 years ago
Posts: 27
30/12/2018 12:25 am
Posted by: cybermole

@kobra23

Řekl bych, že RD jsou občanskou výstavbou.

edit: Tak nejsou, taky jsem se mohl zeptat googlu hned 🙂

@honza

Vzhledem k tomu, že nesedím, tak ani nebudu hledat cenu toho chrániče 🙂 To už mi přijde více smysluplný pomocný kontakt, aby o tom člověk věděl, že to spadlo a pokud to padá často, tak lepší řešit příčinu než důsledky.



Tak když jsme u těch zajímavých produktů, tak zvažoval někdo použití i AFDD ochrany?

Například takový typ

https://eshop.elfetex.cz/11-140-434-chranic-16b2003-a-afdd



Ještě doplním:

Osobně sem v domě u babky mé ženy přistihl čoudící zásuvku, kupodivu v ní nic nebylo. No pak sem zjistil že je zní kabel natažený dál k další zásuvce vedle v pokoji kde byl přímotop. Ještě starej hliníkový rozvod sice, ale  může se to stát kdykoliv...

This post was modified 3 months ago by honza

ReplyQuote
MartinB
(@martinb)
Trusted Member
Joined: 2 years ago
Posts: 94
30/12/2018 1:15 am
Posted by: kobra23

Mám mnoho jističochráníčů. Pár 3F  chráničů. K důležitým PCH i signalizaci vybavení. Snažím se hodně diverzifikovat = minimalizovat rizika.

Mě spíš zajímalo zda se již jističochránicě dostaly do podvědomí lidí. Když je tam projektanti hrnou a montážní fy. stejnak zákazníky opijou jedním chráničem. Cena je třeba u schneidera dost velká a asi ne jen u schneidera.

Ja to budu mít dost podobný, můj projekt počítá s 14 jističochrániči, 3x 1F, 3x 3F. Signalizace a notifikace důlžitých stavu mi přijde jako samožřemost když stavíme inteligentní dům 😉


ReplyQuote
kobra23
(@kobra23)
Honorable Member
Joined: 2 years ago
Posts: 561
30/12/2018 9:04 am

Já kupoval nové jističochráníče Eaton 16A tu lepší verzi za 520,- Kč/ks. Takže jsem jimi nešetřil a mám jich v plánu asi 16 ks, pak několik těch 3F, ty jsem sehnal za 450,- Kč/ks. Pomocné kontakty byly za 50,- Kč /ks. No za ty ceny byl hřích to nekoupit. A revizák si bude chrochtat blahem - doufám.


ReplyQuote
acter
(@acter)
Estimable Member
Joined: 5 months ago
Posts: 163
30/12/2018 12:13 pm

@kobra23 - Tak se pochlub, kde jsi levne sehnal 😉


ReplyQuote
kobra23
(@kobra23)
Honorable Member
Joined: 2 years ago
Posts: 561
30/12/2018 12:22 pm

Od nějakého Slováka přes Bazos.sk. Ví že když něco bude, má mi napsat. Poslední obchod jsem s ním teď dělal v Prosinci.  Když bude něco mít dalšího, tak to sem hodím. Já už mám nakoupené vše, kromě 16A jističů, ale ty nikdo z "čorkařů" neprodává. Tak je koupím oficiálně přes velkoobchod.


ReplyQuote
acter
(@acter)
Estimable Member
Joined: 5 months ago
Posts: 163
30/12/2018 12:26 pm

OK, docela hodne inzeratu je z okoli Bratislavy... 🙂

Kdyz jsem byl naposledy ve VW Bratislava, tak udrzbari rikali, ze se jim hodne veci ztraci 😀




ReplyQuote
msk
 msk
(@dusanmsk)
Prominent Member Moderator
Joined: 2 years ago
Posts: 912
04/01/2019 10:34 am

Haha, 2 chranice na RD. Sused sa nastahoval do radovky a ked im robili vonkajsiu branu, tak im zacal padat chranic. Ono kto by sa bol divil, ked chcalo a tie hovada nechali kable len tak lezat v blate. No a hadajte co - ma v rozvadzaci len 1 chranic na cely dom a momentalne je bypassnuty, pretoze nemozu uhnat toho elektrikara, aby ho po montazi brany vratil naspat. Radil som im, ze je blby napad mat to odpojene, ale komu niet rady, tomu niet pomoci.


ReplyQuote
kobra23
(@kobra23)
Honorable Member
Joined: 2 years ago
Posts: 561
04/01/2019 10:39 am

To by se revizák asi divil. Ono i 2 PCH na řadový dům je dost málo.


ReplyQuote
MartinB
(@martinb)
Trusted Member
Joined: 2 years ago
Posts: 94
05/01/2019 1:53 am

bohužel dnešní běžná praxe 2PCH na RD.. 😐


ReplyQuote
blaf
 blaf
(@blaf)
Estimable Member
Joined: 11 months ago
Posts: 156
08/01/2019 10:45 pm

Silové kabely mám zakončené na RS svorkách, kde žlutozelená svorka je spojená s DIN lištou a tím automaticky uzemněna. Můj elektrikář mi pořád tvrdí, že nevěří spoji lišta-rozvaděč a dal mi na každou lištu můstek a všechny ŽZ svorky připojil k můstku. To se mi nelíbí, protože tam jsou zbytečné dráty, ale hlavně mi ty můstky zabírají nějaké místo, které může být využito dalšími svorkami. Zároveň se s ním ale nechci dohadovat. Tak mě napadlo, že bych k DIN liště (mám tuhle https://bit.ly/2SKZJkS) přišrouboval nějaké kabelové oko ( https://bit.ly/2VLbycG), do toho zalisoval lanko a to spojil s rozvaděčem. Je tohle řešení ok nebo to z nějakého důvodu nemůžu udělat?


ReplyQuote
jzaruba
(@jzaruba)
Eminent Member
Joined: 8 months ago
Posts: 45
09/01/2019 12:07 am

To by tak mělo být vždy, ne? Svorky jsou mezi sebou propojeny DIN lištou, ale pak z jedné svorky provést spojení s rozvaděčem (všechny stěny + dveře) + pokud je DIN lišta na kovovém panelu tak také uzeměnit zvlášť. V rozvaděči bývají připravené šrouby a připojují se zmiňovanými oky. Pokud tedy není rozvaděč plastový 🙂

Jaká by byla výhoda přišroubovat rovnou okem uzemění přímo na DIN lištu? Je to to samé, jako když přidáte další svorkovnici a připojíte do ní zemnící vodič.


Georgio liked
ReplyQuote
Georgio
(@georgio)
Estimable Member Moderator
Joined: 2 years ago
Posts: 177
09/01/2019 7:14 am

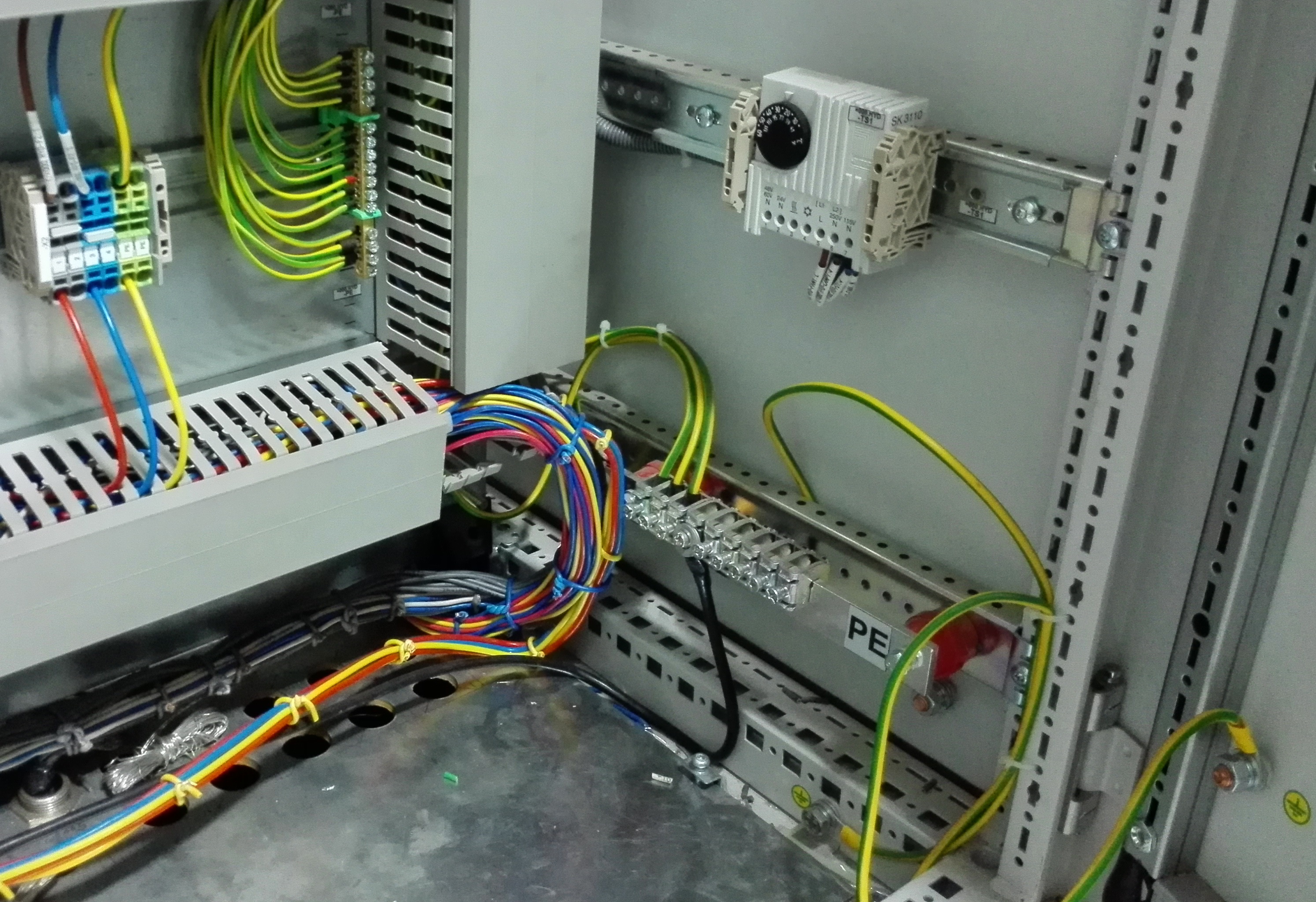

Kolegové na firmě to připravují nějak takto:

IMG 20170417 110504

.

DIN lišty jsou přišroubovány na zadním kovovém panelu před zády rozváděče. Panel je pak PE vodiči daných průřezů spojen s ostatními částmi rozváděče.




radek liked
ReplyQuote
blaf
 blaf
(@blaf)
Estimable Member
Joined: 11 months ago
Posts: 156
09/01/2019 7:48 am

Ano, DIN lišta je vodivě spojená se zadním panelem, který je uzemněný. Můj elektrikář ale prý tomu spoji nevěří (je fakt, že v mém rozvaděči vypadá trochu nedůvěryhodně, není to našroubované jako v rozvaděči, co dal @Georgio, viz obrázek, lepší teď nemám), tak vše připojuje ještě na můstky. Já se chci zbavit můstků a abych ho nechal klidným, tak bych chtěl ty DIN lišty spojit s rozvaděčem ještě dalším spojem. Napadlo mně to oko, ale možná bych mohl dát na každou lištu jednu ZŽ svorku navíc a tu připojit na ten zemnící šroub v rozvaděči. Šlo mi jen o to, jestli tam není nějaký problém, ale myslím, že ne.

2019 01 09 0746


ReplyQuote
Skadra
(@skadra)
Estimable Member
Joined: 12 months ago
Posts: 129
09/01/2019 7:59 am

Pokud přišroubuju DINku na plech a dám pod hlavu šroubu vějířovou podložku, je to to samé jako dát oko s kabelem, my to třeba v práci jen nýtujem na montážní plech. Pakliže tuto možnost nemám a chci mít klid v duši, tak do jedné ZŽ svorky na každé DINce dám ještě kabel a ze všech DINnek to někde spojím na společný můstek s pospojením celé skříně a přívodu. Ale propojovat všechny ZŽ svorky na jedné DINce kabelem je nesmysl, proto to má svorka ten lištový kontakt.


Georgio and blaf liked
ReplyQuote
MartinB
(@martinb)
Trusted Member
Joined: 2 years ago
Posts: 94
11/01/2019 12:44 am
Posted by: blaf

Ano, DIN lišta je vodivě spojená se zadním panelem, který je uzemněný. Můj elektrikář ale prý tomu spoji nevěří (je fakt, že v mém rozvaděči vypadá trochu nedůvěryhodně, není to našroubované jako v rozvaděči, co dal @Georgio, viz obrázek, lepší teď nemám), tak vše připojuje ještě na můstky. Já se chci zbavit můstků a abych ho nechal klidným, tak bych chtěl ty DIN lišty spojit s rozvaděčem ještě dalším spojem. Napadlo mně to oko, ale možná bych mohl dát na každou lištu jednu ZŽ svorku navíc a tu připojit na ten zemnící šroub v rozvaděči. Šlo mi jen o to, jestli tam není nějaký problém, ale myslím, že ne.

2019 01 09 0746

Nevidím v tom problém já má teda ty sáme din lišty ale jsou uchycené svorkama BEL01 ty jsou na jedné straně uchyceny do bočnice montážního rámu a ten je uzemněný solo s vanou rozveděče, krytem a dveřmi. Ale o zmíněním způsobu jedna ZŽ svorka na jednu din listu propojit mezi sebou na kostru rozvaděče. Není problém.

This post was modified 2 months ago by MartinB

ReplyQuote
