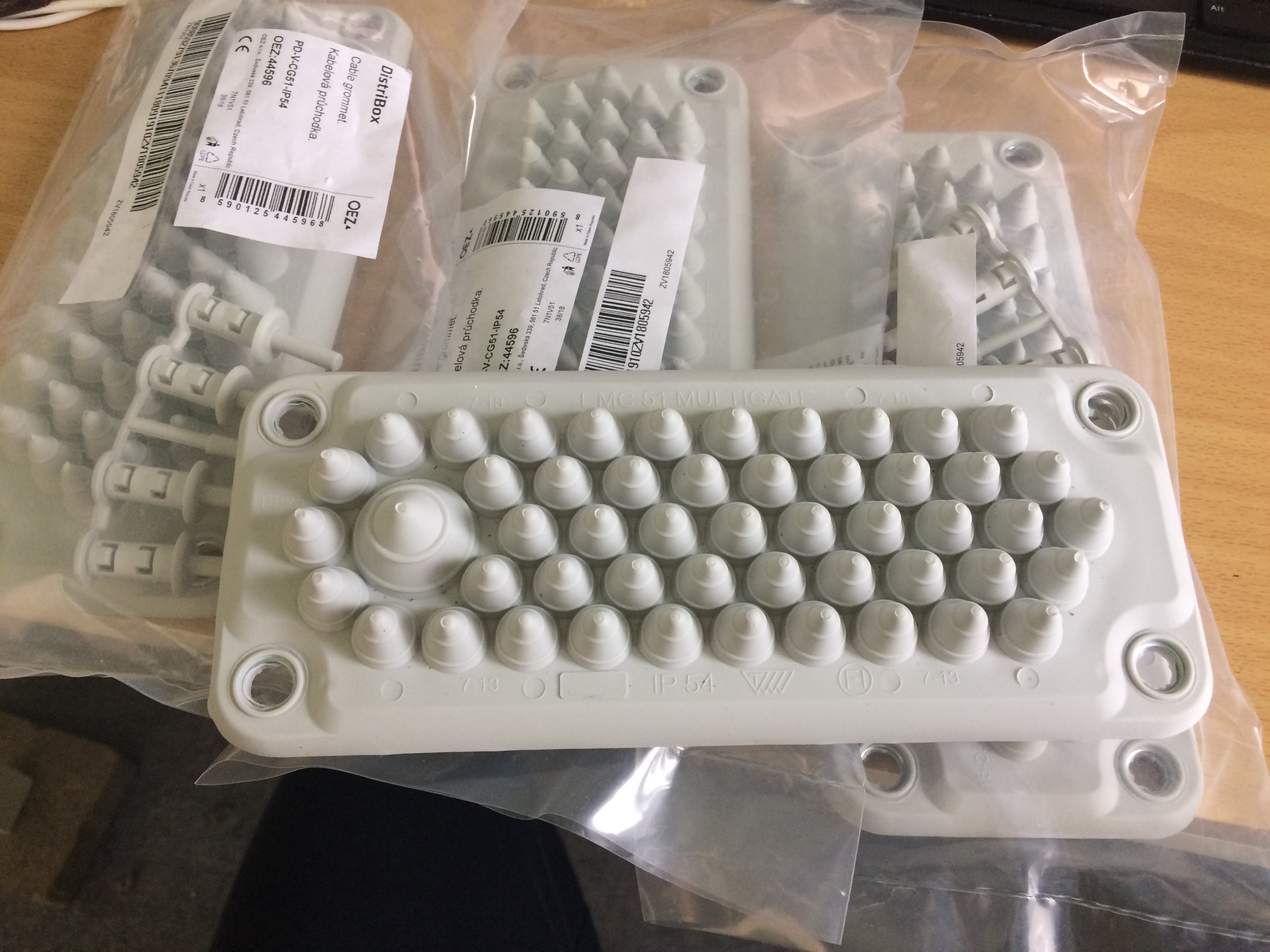

Tak nakonec vyřešeno membránovou průchodkou pro 51 kusu kabelů.

Nemate nekdo tip na software, nejaky CAD ve kterem si nakreslimpudorys domu a pak si tam mohu tahat kabely s popisy apod => idealne ve vysledku mi vyplivne delky jednotlivych kabelu, seznamy komponent,aj......

Diky

Free dwg je DraftSight. Já jelikož jsem spíš z 3D světa, tak něco dělám ve sketchupu, ale ten se na to zas tolik nehodí.

DraftSight mam nainstalovany, s CAD nemam problem, ale je jen na  hloupe tahani čar. Predstavoval bych si, ze to je inteligentnejsi...nasel jsem CADKON+, ktery vypada velice dobre. 30 denni demo, zkusim...

Stejne jako DraftSight se da pouzit na 2D i SolidEdge od Siemensu.

Dobre...nikdo nic 😀

Tak zkusim jinou otazku. Jak mate tahanou 1W sbernici? Z principu je to seriova sbernice, ale ve vsech nakresech zde jsem ji videl vetvenou.

Do 20 cidiel by mala ist aj do hviezdy. Ja mam natiahnute tak a po 3 vodicoch.

A ty odbocky z "paterniho" vedeni mas jak dlouhe maximalne ?

Ja mam sbernici s odbockami max. 3m (T cidla v podlaze). A musim rict ze pro me je 1wire nejvetsi zklamani a priste bych do ni asi nesel. Mam to hodne nestabilni, casto mi vypadava no proste bida. Pravdepodobne bude nekde problem s napajenim, ale netusim kde 🙁

ja mam hvezdu pres cely barak, spojeno az v rozvadeci. A az na maly incident, kdy vadny triac rusil sbernici beha vse jak ma (mam cca 15 cidel)

Mam cca 3-5 m,

je to alchymia,

ale nechcem to pripojit na jeden 1W ext.

Dolezite cidla na 1W.

Informacne cidla na gateway s Wiki.

Já mám všechny 1-wire do hvězdy, mám jich sice jen asi 10, ale bez výpadků, kabeláž je moje původní cat5E Solarix v bytě, vzdálenosti jsou každý čidlo na svý větvi cca 10-20 metrů.

Ja jsem to prave konzultoval s panem (www.firvena.cz), co vyvinul a prodava gateway 1W->Modbus a zaroven i pasivni rozbocovace, kde ma vlozene kondenzatory na posileni linky. V podstate nechapal z ceho mam strach. Ja bych idealne potreboval tento rozbocovac a z nej do podlahovky cca 10m vetve (asi doprosred mistnosti).

Posted by: acter

... prodava gateway 1W->Modbus a zaroven i pasivni rozbocovace, ....

Ten Gateway vypadá zajímavě. Máš info o ceně ?

V info se píše "koncepce vedení je sběrnicová." Lze napojit i do hvězdy ?

.. tak koukám, že p. Bracháček z Firveny si ode mne před lety zakoupil pár UNICA 1-wire senzorů aby je mohl okopírovat a nabízet? ... hmm...  ?

@acter: Ja jsem delky kabelu kdysi resil tak, ze jsem si to naklikal v DraftSightu / AutoCADu (kazdy typ kabelaze do sve vrstvy) a potom na to pustil makro v LISPu, ktere secetlo celkovou delku. Bohuzel uz nevim kde jsem je tenkrat sehnal, ale v archivu jsem nasel dva soubory, addlen.vlx a tlen.lsp ... bohuzel sem nejdou nahrat.
