Chcem sa spýtat ci niekto skusal spajat kanaly PWM výstupov ? Inak, mam Multi Extension Air https://www.loxone.com/cscz/kb/multi-extension-air/ kde písu : Maximální výkon na jeden kanál je 50 W, pokud je zapotřebí vyšší výkon, můžete kanály spojit (tím získáte maximální výkon až 200 W na jednobarevný pásek) Ako bude vyzerat schematicky takto zapojený biely LED pás ? Vobec to neviem vygooglit ani predstavit si to zapojenie aby sa spocital vykon ... prepojit kazdy kanal kablom ? alebo ich sparalelniť ?

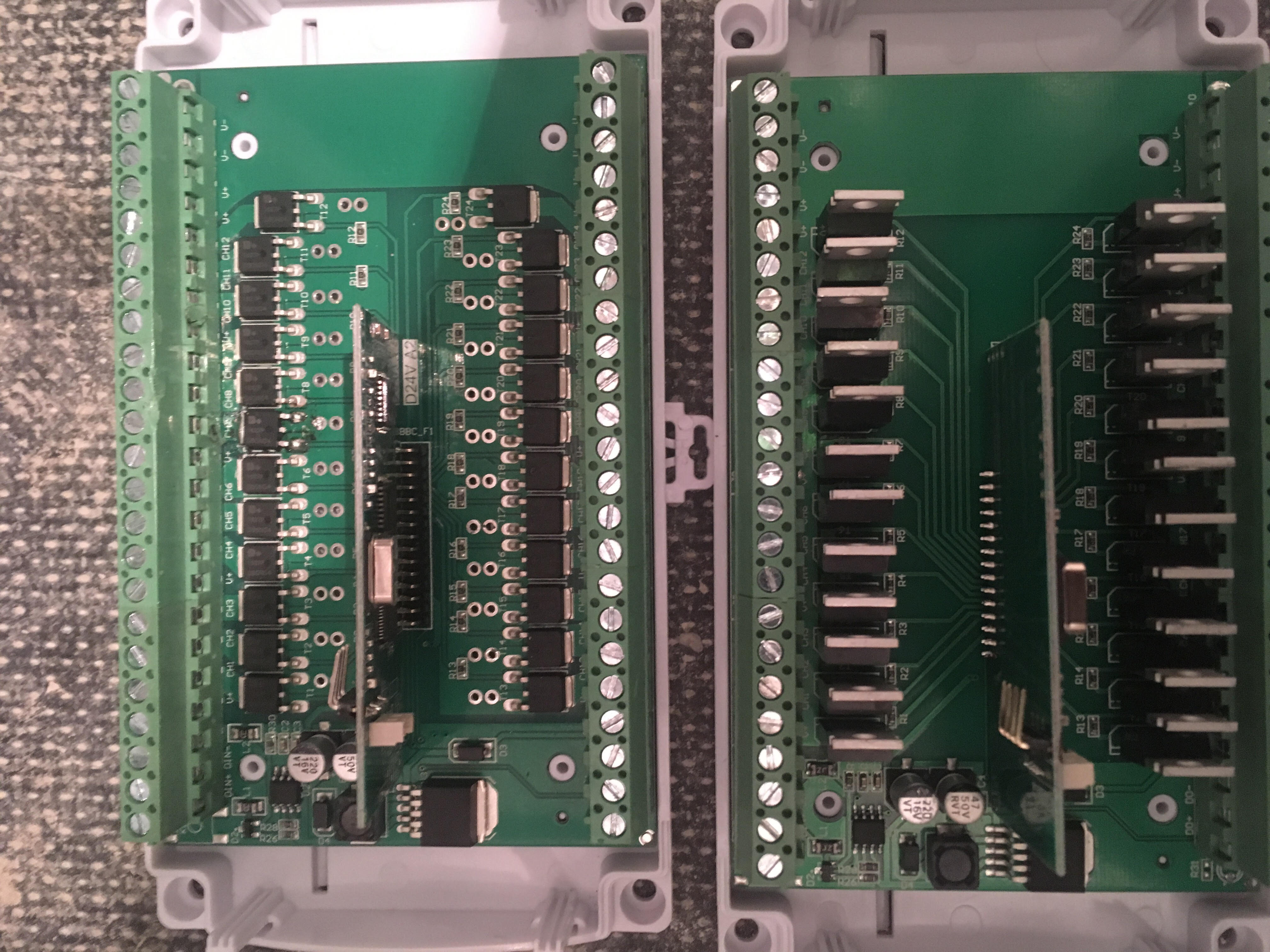

Skydance D4 2ks neblikaju pri pripojeny napajania vobec (kupovane s odstupom cca 3mesiac)
D24 3ks 1. neblika vobec 2. blikne velmi malo, badatelne v uplnej tme na LED pase, na led paneli nevidno tieto dva boli z jednej varky cca jul 2017
3. blikne velmi, zablesk ako na videach tu vo vlakne tento bol kupovany januar 2018 ten co ma SMD tranzistori neblika, ten co ma TO220 blika rozdiel v hodnotach suciastok napajacieho zdroja som nenasiel, ten co blika ma na paneli Made in PRC Mne to pripada ako keby cinan kopiroval cinana.
Nemáte někdo zkušenost? Nápady? Můj předpoklad je že se jedná o stále stejný CC panel ale zdroj se krmí místo 230V pouze 24V. Když mi to někdo vyvrátí budu hodně rád a tím vyřeším celý dům.
Nechapem, predsa som to sem uz pisal 2x - za posledny ~rok tu nikto neobjavil pouzitelne riesenie na stmievany 24V CV panel. Ja som sem daval link na 0-10V ako-tak stmievany CC zdroj meanwell pouzitelny s 22cm panelmi z tled.cz. Akekolvek pokusy o zamenu led, dohodu s vyrobcami atd skoncili tusim vsetky neuspechom. Ja osobne som sa na to vysral, stmievanie som chcel len kvoli nocnemu osvetleniu, to poriesim led paskami a panely necham tak ako su.
Já vím, sledoval jsem vlákno kde jste to řešili. Ale díky vysoké poptávce se výrobci asi umoudřili. Sehnal jsem v republice led panel 24V/18W za 1050Kč, a když to je u nás tak to chci najít i v číně za tři stovky.
Nemáte někdo zkušenost? Nápady? Můj předpoklad je že se jedná o stále stejný CC panel ale zdroj se krmí místo 230V pouze 24V. Když mi to někdo vyvrátí budu hodně rád a tím vyřeším celý dům.

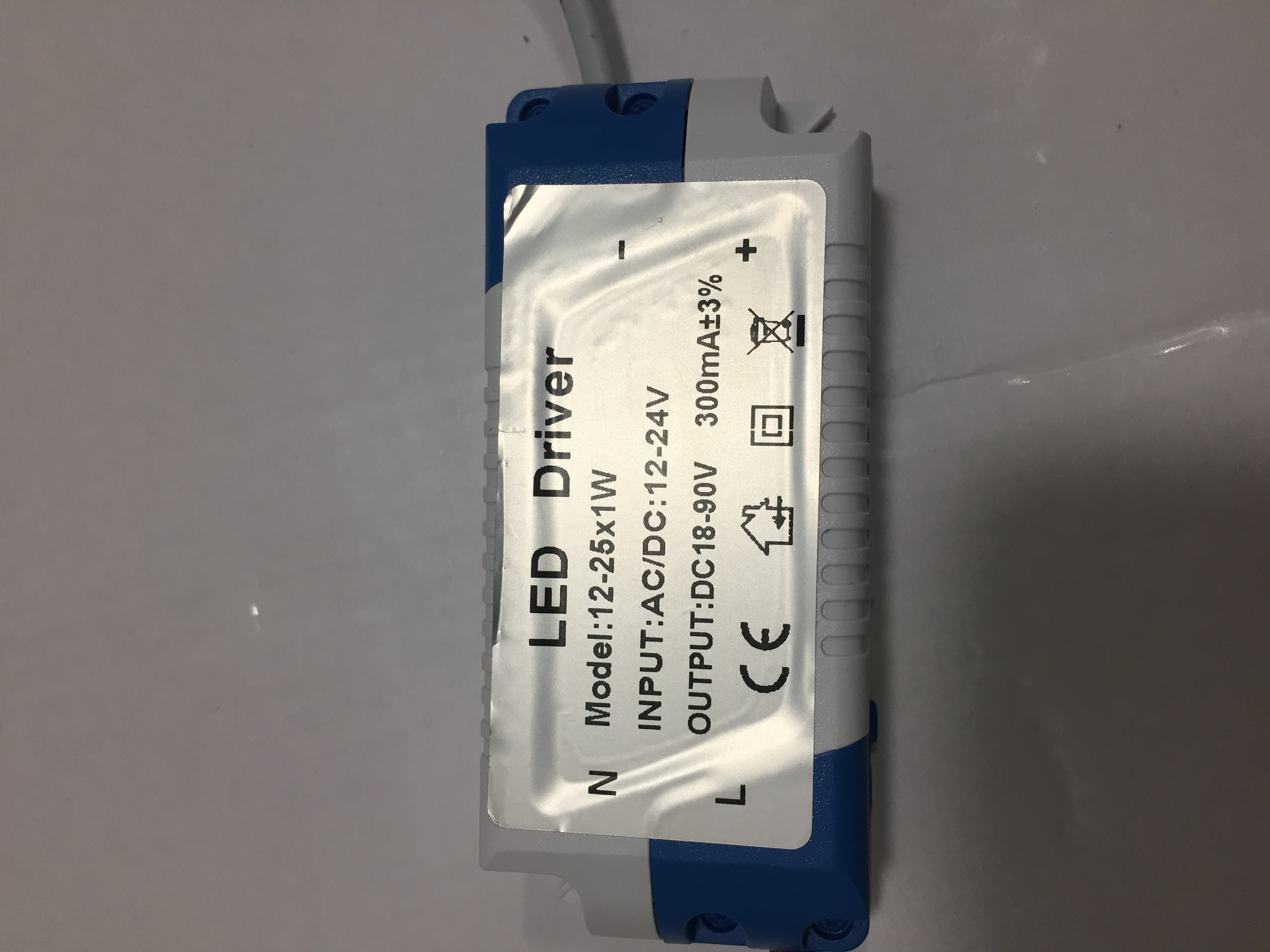

Je to tak jak píšeš je u toho "klasický" led driver na 24V stmívat se to nedá a svítí to nahovno jeden jsem na zkoušku objednal.
EDIT: Čínskejch 25W znamená ve skutečnosti 16W (při 24V bere 0,67A)
Zdar, nepoužil někdo z vás řešení stmívání přes sběrnici DALI? Mělo by to být lepší než klasické DMX a Loxone prodává i rozšíření. Sice je to raketa, ale s jedním se dá ovládat celý barák.
Ahoj, tak čas běží, už jsou to 3 měsíce co jsme se přestěhovali a protože jsem zatím uspokojivě nevyřešil problematiku řízení LED světel, svítíme stavebníma halogenama ze zásuvek, na hajzlu zatím lampička z ikey 🙂 Návštěvy se diví, manželka mě nenávidí ...
Můj kamarád je velikej bastlíř a navrhnul řešení, jehož teoretický koncept vám předkládám ke kritickému zhodnocení: loxone > DMX > PWM dimmer z Ali > FET > omezovač > levnej CC panel z TLedu.
Myšlenka č.1 - používat dimmer pouze jako řídící člen výkonového transistoru. Přínosy:
nezatěžuju dimmer, takže možná dýl vydrží
když mi na jednom kanálu visí celkem 300W led pásek, nemusím použít 6dimmer kanálů po 50W ale jen jeden přiměřeně dimenzovaný FET kterej ten výkon přenese
nepotřebuju šestery dráty, abych to napájení přived z rozvaděče ke světlům, ale jen jeden pár, byť hodně tlustej
když shoří FET tak ho jednoduše vyměním a nebude to drahý
odpadá omezení výstupního napětí dimmeru (12-24V), takže teoreticky můžu použít i vyšší napětí a tedy i větší CC panely
Myšlenka č.2 - ochranný obvod pro CC panely. Měřili jsme si charakteristiku levnejch panelů. Jejich spálení lze předejít tak, že před něj zařadím jednoduchej a levnej obvod, kterej omezí napětí a proud na hodnoty u nichž máme otestováno, že je ten panel snese. Toto řešení údajně používají některé sériově vyráběné led reflektory, např. tento. Nedávno kamarád jeden opravoval, je v tom prej nějakej běžne dostupnej šváb kterej to řeší. Detaily vám neřeknu, pracujeme na tom.
Než mě začnete grilovat, můj disclaimer je že moje elektrotechniké znalosti jsou omezené, takže jsem to možná mírně zkreslil. Nicméně, co si o tom myslíte?
Mne to pride trosku pritiahnute za usi. FET za dimmerom nebude fungovat, pretoze dimmer spina proti zemi. Musel by si tam dat medziclen nejaky (opto)tranzistor, ale musel by byt kurevsky rychly kvoli ostrosti hran na gate toho fet-u, inak ho spalis. Podla mna no way, nehovoriac o tom ze to uz mozes rovno pouzit arduino.
Dalej mam vyrazne pochybnosti o CC obmedzovaci za pwm clenom, bud nebude fungovat, alebo coskoro chcipne.
300W led pasok na jednom kanali je vcelku dobre scifi, pokial su 24 voltove, mas tam 12A. Pokial led panely, tam je to obvykle okolo 40-60V, ale furt si na 5A.
Mam v dome snad 40-50 panelov, pred stahovanim som bluznil o stmievani, doteraz som to nerealizoval (byvam 8 mesiacov). Stale to mam v plane, ale budem stmievat par panelov, mozno max. 1 na miestnost alebo tak. A to ma tych 2500 kc (100e) za riaditelne zdroje nezabije.
