U těch zmíněných PIR jsou potřeba jen dvě úpravy (viz. hlasitost relé a čas):

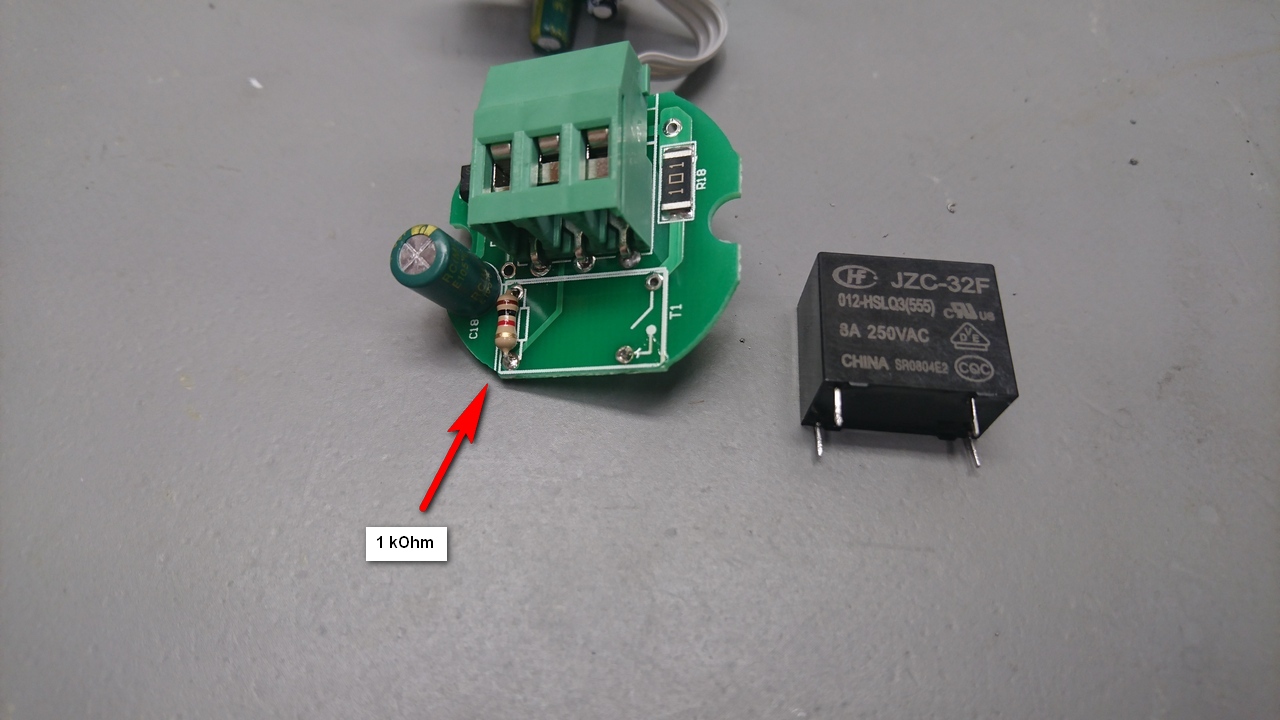

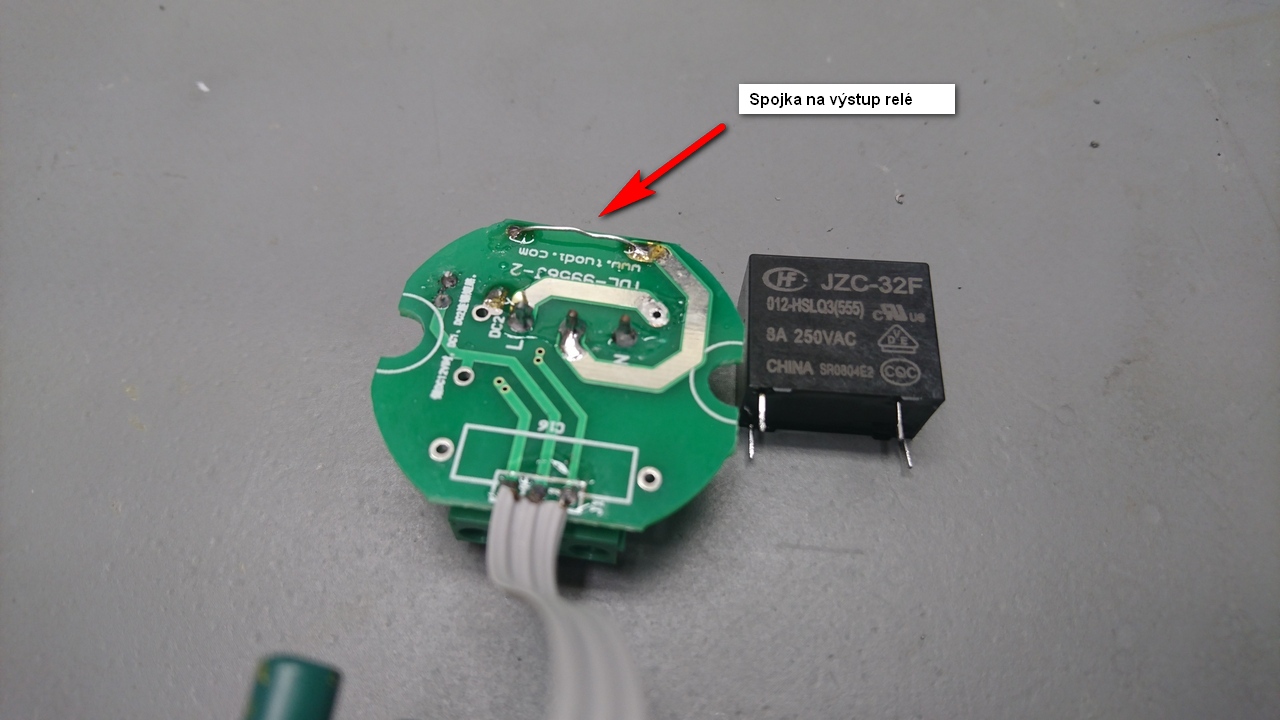

1. odpájet relé a namísto cívky relé připojit 1kOhm odpor, poté je z toho polovodičový výstup 12V.

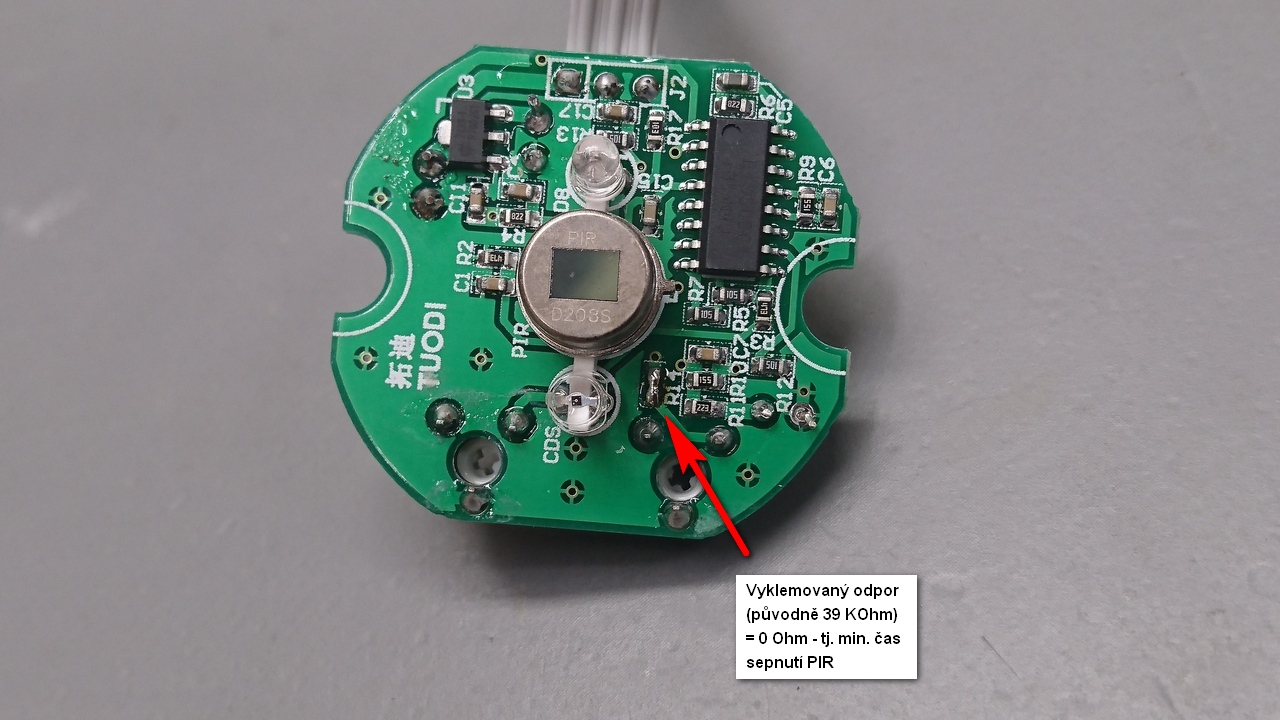

2. vyklemovat jeden odpor pro nastavení času opětovného snímání PIR senzoru - defaultně je tam 30s, po úpravě 0s.
Pokud někdo bude mít zájem o dané čidlo, můžu sem hodit nějaká fota co a jak je třeba udělat..
@Sedtronic: Díky za nápad s tím nahrazením cívky relátka. Mám tu na zkoušení jednu čínu na 24V kde jediná nevýhoda je právě cvakání a jelikož to bude připojený jen na digital in, tak by to cos navrhl mělo dobře fungovat.

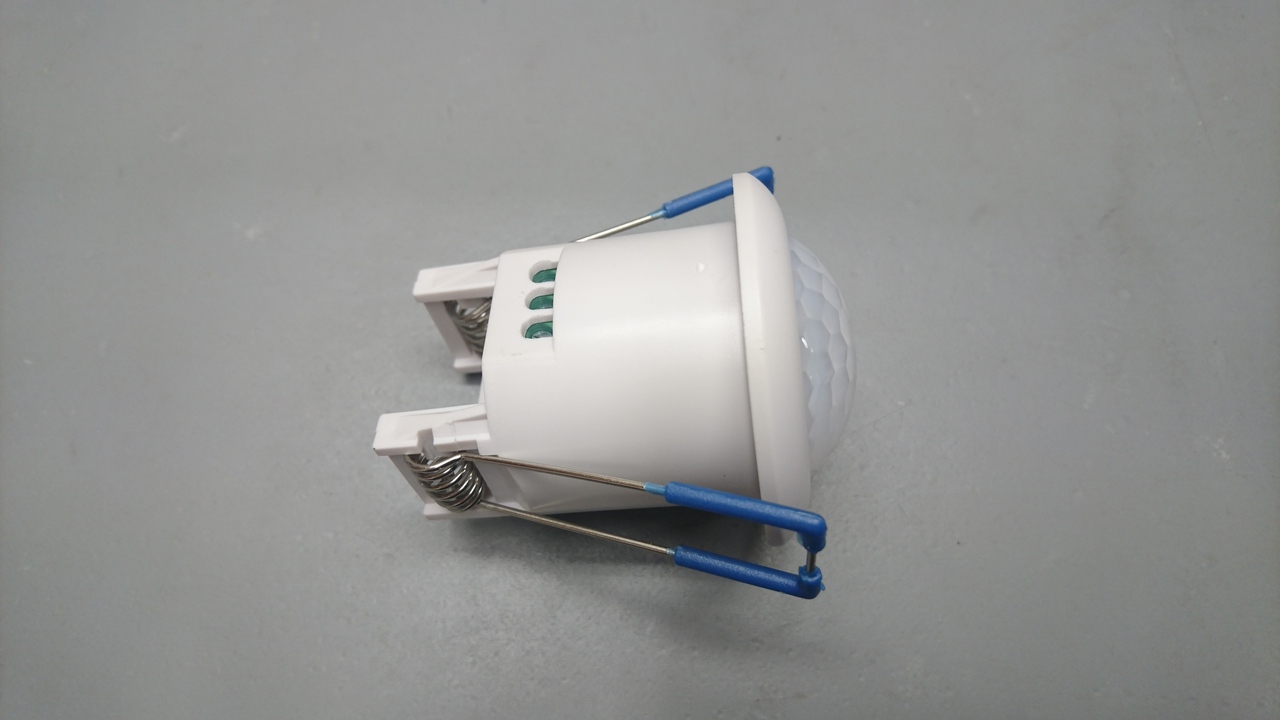

@smotek7 jestli jsem to dobre pochopil tak je to tento pir: https://www.ebay.com/itm/272847989434
@sedtronic mam podobny pir, ale uvnitr se zapojeni dost lisi, umel by si poradit jak to upravit abych dosahl stejneho vysledku? nebo aspon vysvetlit jak si urcil velikost toho odporu misto rele a ktery odpor vyklemovat? foto vnitřku PIR
@smotek7 ano, to je on
@krata podle fotek je to polovodičové PIR, které nemá relé. Takže jediné co je možné řešit, tak ten čas.. no a můj tip je že by to mohl být ten černý odpor v levém obrázku, nad potenciometrem TIME. Je tam stejný PIR kontroler, takže by mělo stačit ho jen klemnout - dle datasheetu je čas zpoždění Ti = 24xRxC, takže při nulovém odporu, bude nulový čas.
@sedtronic rele tam je, jen jsem nefotil ze strany s rele.
Jak si urcil hodnotu toho odporu za rele?
@krata no jo, už to vidím, je tam, jen jsem nepochopil ten velkej mosfet, nebo co to tam je. Nicméně hodnota odporu cívky se dá změřit, tady u těch relátek je to do jednoho kiloohmu.
@krata: tohle pir mám doma taky, rozdíl je že rélé má cívku na 9V (je na něm 9,4). Co jsem měřil její odpor, tak mi vyšlo 250 ohmů. Ještě jsem neměl čas si s tím pohrát více, snad dneska večer nebo zítra tam ten odpor dám a zkusím to zapojit. Jinak dělat něco s tím časovacím odporem mi přijde zbytečný, to PIR nemá žádnou prodlevu (aspoň to co mám doma).
@sedtronic ten čo máš je na 12v. Čo má na vsrupe? Znesie aj 24v ? Na pohľad vyzerá lepšie ako ten druhý ale ten má 9-24v.
Jinak mohu potvrdit ze obdobne se tak daji upravit i 230V pir od Hutermanna.
Akorat rele (bylo na 24V) melo odpor 1,6K a s jednim odporem 1k ohm to nefachalo.
@sedtronic diky!
Rychla poznamka k mini pir z hospody (tipa.eu) - su fakt male. Mensie ako diera v sdk na prestrcenie kabla, takze to musim nejak poriesit. Napajam ich cca 10V a 8V co davaju naspat staci na vybudenie optoizolatorov v mojom induine. Loxone vstupy som neskusal. Asi pojdem touto cestou.
Mam to na zachode a v kuchyni pod chladnickou 🙂
