Loxplán sauny s výparníkem

Page 2 / 3
  RSS

koldavideo
(@koldavideo)
Noble Member Moderator
Joined: 2 years ago
Posts: 1330
18/12/2018 12:28 pm

Tak jsem byl nucen upravit zapojení v rozvaděči. Nově jsem kvůli sauně předal SSR relé. Když už jsem se do toho pustil,tak jsem vyměnil i relé pro spínání bojleru - také za SSR. Jediné co mně teď trošku trápí, je stísněnost komponent na din liště. Hlavně co se týče vzdálenosti chladiče relé a hlavního elektroměru. To budu muset ještě upravit a navíc trošku uspořádat kabeláž. No a zase vytisknout nové popisky 🙂

IMG 5681
IMG 5680


ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Joined: 2 years ago
Posts: 1330
18/12/2018 7:55 pm

Takže pokud někdo budete řešit spínání topných spirál pro saunu pomocí SSR relé, je asi nutné počítat s tím, že se relé zahřeje až na cca 80°C. Tudíž je zapotřebí nechat nějakou mezeru mezi ostatními přístroji na din liště. Jinak bojler nyní spínám pomocí toho SSR, a je to samozřejmě komfortnější ( žádné cvakání relé). Nyní se vrhnu na zbývající zapojení senzorů a výrobu lavic. Celkově si myslím, že sauna vyjde zhruba na polovinu toho, co by stála na klíč, navíc s komfortem plné integrace do loxone 🙂

Průběh dalších prací pošlu posléze 🙂


ReplyQuote
kobra23
(@kobra23)
Honorable Member
Joined: 2 years ago
Posts: 561
18/12/2018 8:00 pm

Otázkou je, zda je to až takový problém to cvakání klasických stykačů, když je rozvaděč v technické místnosti.


ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Joined: 2 years ago
Posts: 1330
18/12/2018 8:23 pm

Spíš jde o to, aby se kontakty nespekly 🙂 Takto je to bezpečnější. Původně jsem měl v plánu jedno třífázové relé (klasické) a za ním SSR. Bohužel už není místo.


ReplyQuote
kobra23
(@kobra23)
Honorable Member
Joined: 2 years ago
Posts: 561
18/12/2018 8:30 pm

A s místem bude hůř. Známe to všichni. Rezervy, rezervy a najednou kde nic tu nic a musí se improvizovat.


ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Joined: 2 years ago
Posts: 1330
18/12/2018 8:38 pm

No v mém případě už opravdu jsou možnosti rozšiřování u konce 🙂

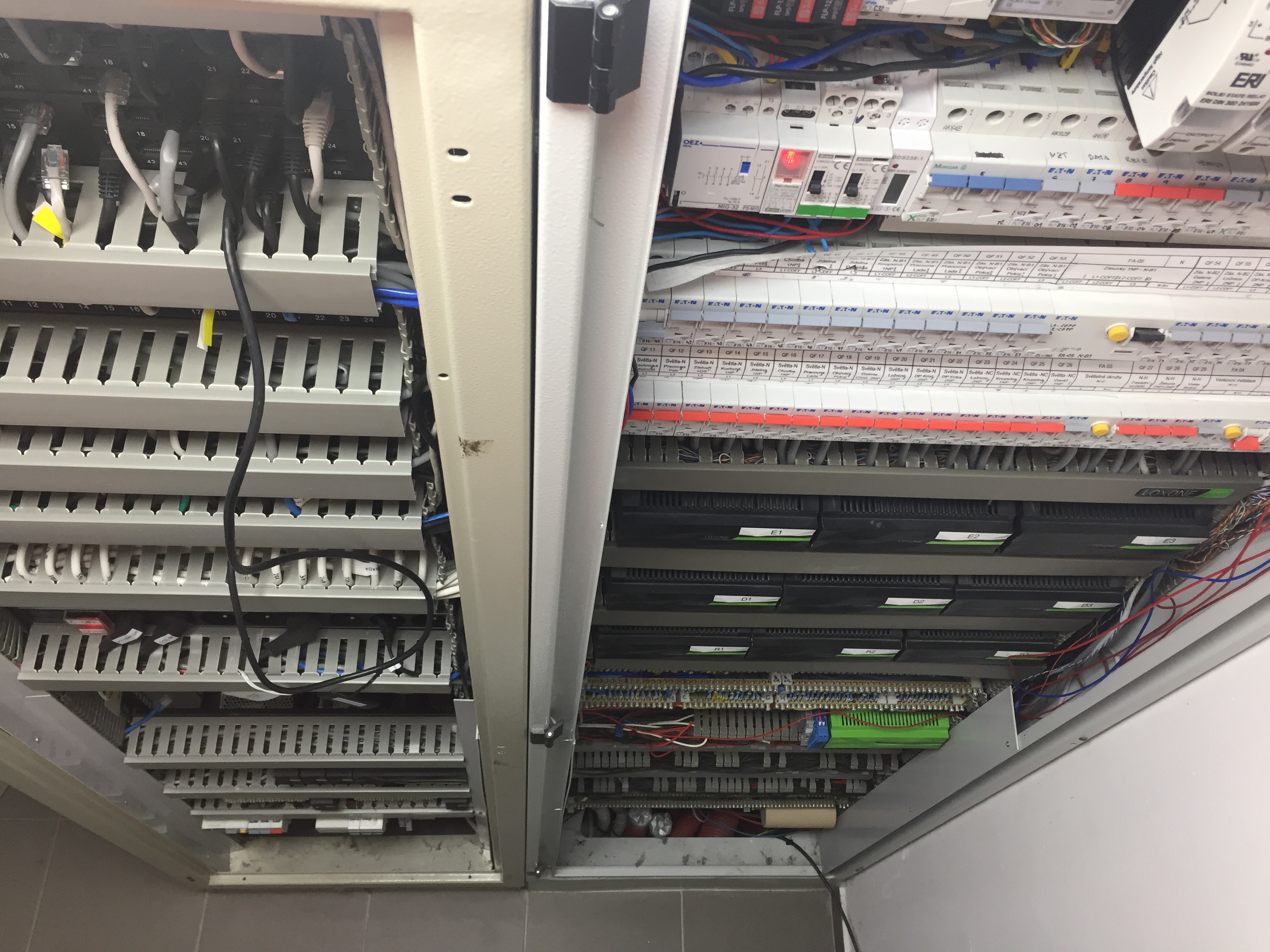

IMG 5693
IMG 5694




ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Joined: 2 years ago
Posts: 1330
12/01/2019 7:14 pm

Tak jsem dnes trošku pokročil se stavbou sauny. Konečně jsem dodělal zeď ze solných cihel a začal jsem pracovat na lavicích. Trošku jsem maturoval nad kolíkovými spoji ale nakonec jsem to snad zvládnul. Jako stolař bych se ale asi neuživil 🙂 Potřebuji ale komplet vypnout dům, abych zapojil zbytek elektroinstalace, takže pokračování až někdy v týdnu 🙂

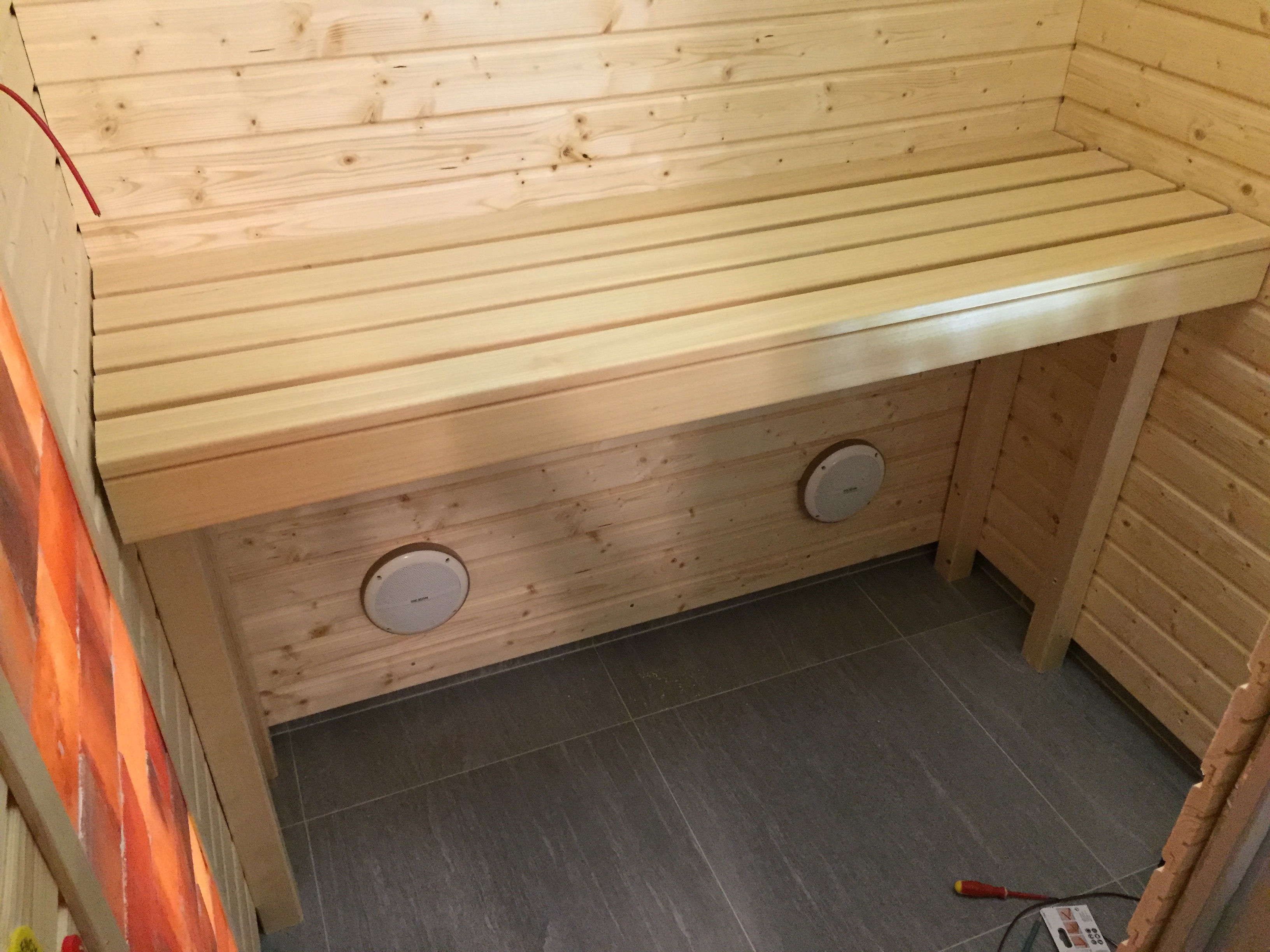

IMG 5855
IMG 5854
IMG 5853

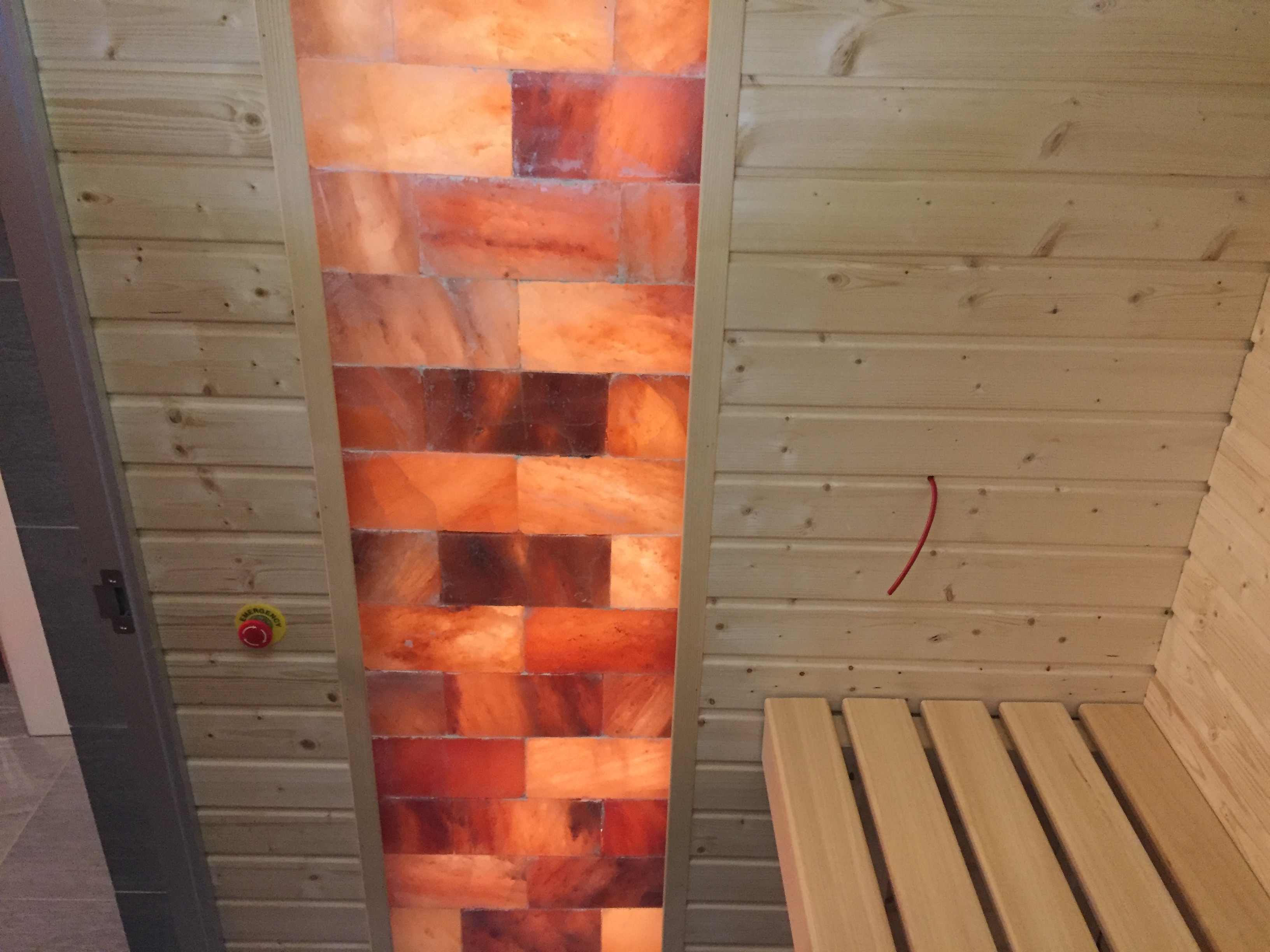

IMG 5850


MartinB and Georgio liked
ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Joined: 2 years ago
Posts: 1330
14/01/2019 6:21 pm

Tak jsem dnes zase něco dodělal a zítra snad už vše zapojím do Loxone 🙂

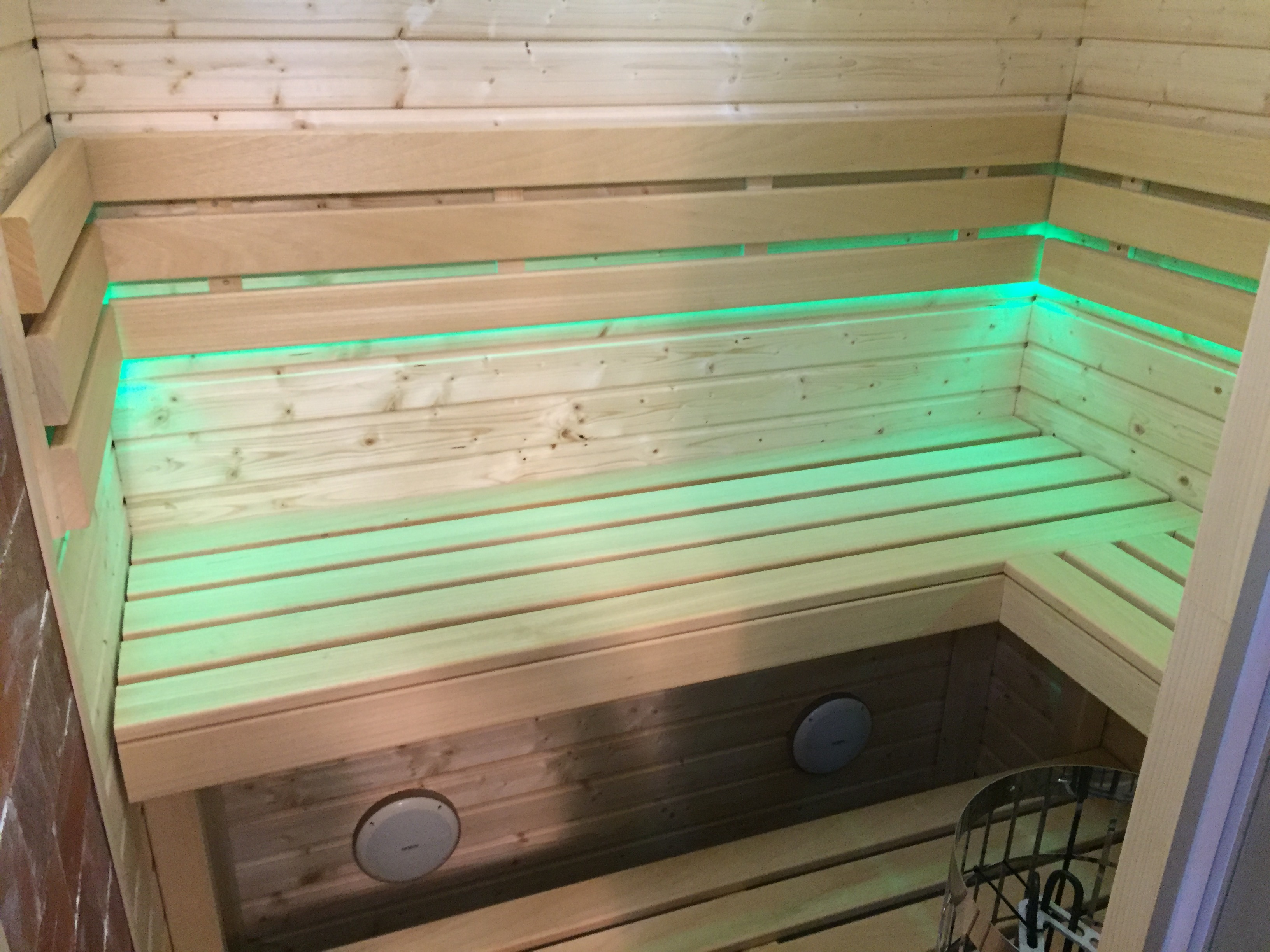

IMG 5884
IMG 5882


MartinB and Georgio liked
ReplyQuote
TRT
 TRT
(@trt)
Eminent Member
Joined: 3 months ago
Posts: 27
14/01/2019 11:10 pm

Koldo,

co tam mas za LED pasky, ze se v saune neupecou?


ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Joined: 2 years ago
Posts: 1330
15/01/2019 6:51 am

Jsou tam "klasické" RGB5050 12V, zalité v gelu, v alu liště. Jestli odejdou nebo ne, to se teprve uvidí. Měl jsem je v šuplíku, tak jsem je tam dal. Napájení přes dmx CV max na 50%.


ReplyQuote
l.adamek
(@l-adamek)
Estimable Member
Joined: 2 years ago
Posts: 237
16/01/2019 2:00 pm

Solne cihly jsou vyborny napad, diky za inspiraci.

Na fotkach nejsou videt vetraci otvory (1 nadech dole, 1 vydech v protilehlem koutu nahore). Nedelal jsi je?

This post was modified 2 months ago by l.adamek

ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Joined: 2 years ago
Posts: 1330
16/01/2019 7:56 pm

Zatím mam dva. Jedem na saní dole  u kamen a druhy na odvetrani ve stropě. Třetí ný měl byt v úrovni lavice.


ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Joined: 2 years ago
Posts: 1330
22/01/2019 8:30 pm

Tak dnes jsem dokončil stavbu sauny, včetně prvního spuštění a také prvního saunování.

Jsem velmi spokojen. Líbí se mi komfort a všechny vymoženosti plynoucí ze systému Loxone. Zase jedna fajka za téměř hotový projekt. Další dokončení se bude týkat v podstatě jen software.

Moje poznatky:

Kamna jsou 3-fázová (6kW). Na každé fázi jsem naměřil odběr cca 2300W. Celé to funguje tak, že se při spuštění spustí všechny tři fáze a po dosažení požadované teploty se postupně odpojují L3 pak L2 a nakonec L1. Dobře se tím reguluje výkon - ale na úkor životnosti kamen. Každý start sauny probíhá stejně a i postupné odpojování fází také, takže L1 (spirála) je nejvíce namáhaná a naopak L3 nejméně. Chtělo by to, aby blok ovládání sauny četnost spínání, resp. jejich odpojování při každém startu střídal. No třeba na to vymyslím nějakou logiku.

Do sauny jsem dal original saunové čidlo Loxone a samozřejmě i pomocné 1-wire. Odlišnost měření pomocí analogového čidla a 1-wire, ukázalo rozdíly v teplotách v daném čase. Je to ale celkem jedno. Funguje to dobře, jen je nutné počítat s tím, že analogové čidlo měří od -30°C do 120°C čemuž také odpovídá hodnota 0-10V.

Pro vysoušení sauny jsem použil ventilátor 12VAC (nechtěl jsem do stropu sauny dávat cokoli na 230V).

Led diody zatím přežily. Během saunování ale používám pouze didody v soklu (kde je nejnižší teplota) a Led pásek za solnými kameny. V sauně je příjemné osvětlení. Barevné diody v lavici a opěradle chci do budoucna používat jako informační (dosažení teploty, odpočet času 15min atd...) což dodělám na základě zkušeností po několika cyklech saunování.

Dalším krokem bude dodělání bloku měření spotřeby sauny a ovládání médií.

Zatím to mám vymyšlené tak, že mám v koupelně a sauně pár reproduktorů jako dvě zóny, které ale stejně pojedou současně. Zatím dva zdroje hudby 1-Logitech Media Server 2- TV v koupelně. Problém je trošku s tou televizí (satelitem). Zapoměl jsem na audio kabely z TV (koupelna) do loxone zesilovače (Technická místnost). Využil jsem proto jednoho utp kabelu, který jsem tam měl pro sichr, takže tahám audio pomocí tohoto kabelu. Zatím s tím mám drobné problémy (brum, pískání) s rušením (PWM zdroje) . Ještě zvažuji jestli audio z TV do zesilovače nepřenést pomocí Bluetooth rec/trans.

Za každé rady či upozornění budu rád a své zkušenosti rád předám 🙂

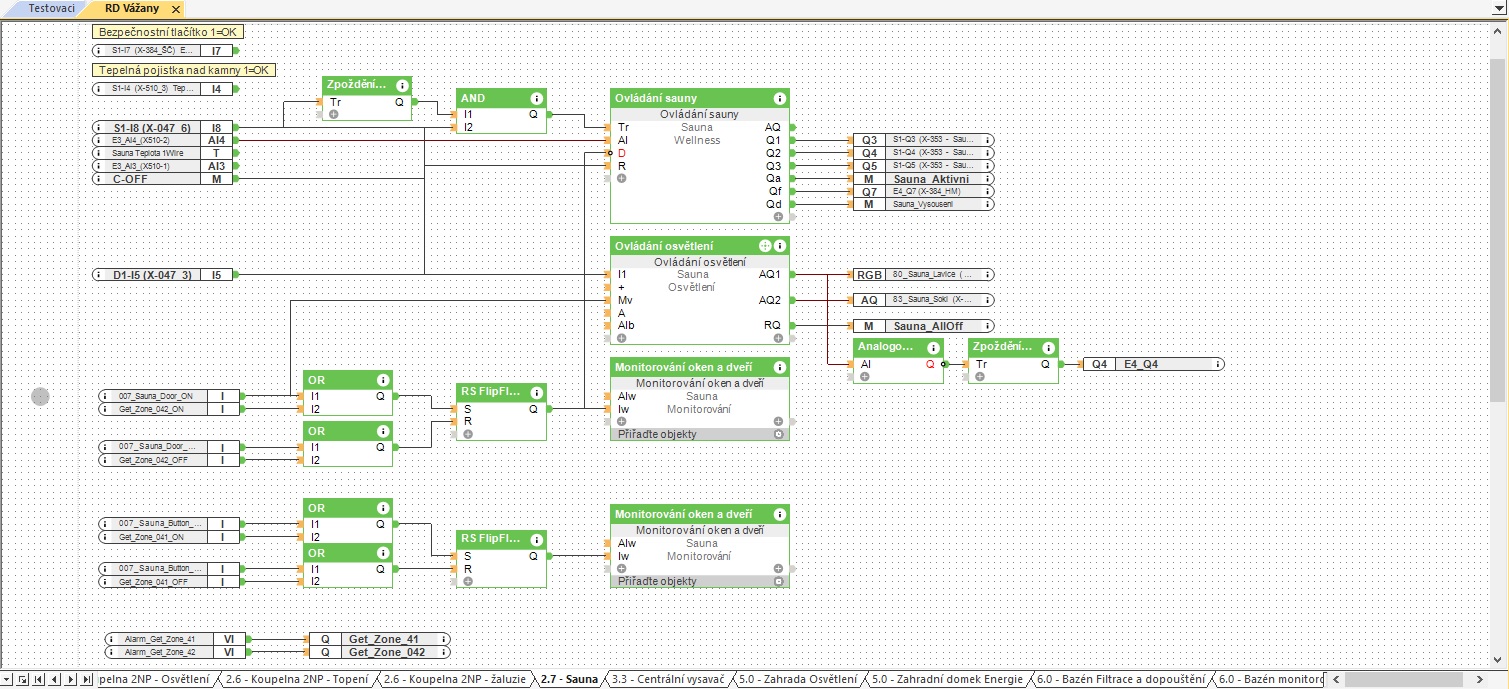

screen sauna


MartinB, Georgio, KaZaN and 1 people liked
ReplyQuote
David
(@david)
Trusted Member
Joined: 2 years ago
Posts: 57
22/01/2019 9:14 pm

Gratuluji k dokončení dalšího projektu a spokojeně ho užívejte. 😉


ReplyQuote
skindr
(@skindr)
Trusted Member
Joined: 2 years ago
Posts: 96
22/01/2019 9:38 pm

Na to audio vyzkoušej hračku typu Balun VPAB100LP  .


ReplyQuote
