Dnes trochu atypicky jeden krátký (nakonec se mi to celkem protáhlo :)) post na přání z publika :). Byla tu prosba o návod na propojení Ikea tlačítka TRÅDFRI z Ikea do Loxone pomocí Zigbee2Mqtt.

A protože další připravené články se zabývají trochu jinými tématy, rozhodl jsem se návod sepsat teď narychlo ve formě nového článku.

Celé schéma aktuálně vypadá takto. Ten horní pravý control-out je příprava na ovládání výsuvné pergoly, ale protože pořád prší, ještě jsem to raději nezapojoval a netestoval :).

V levé části grafu je Zigbee2Mqtt IN prvek pojmenovaný IkeaRoundButton01 dle názvu zařízení v konfiguraci Zigbee2Mqtt.

Jeho nastavení je Server (Zigbee2MQTT server), device(což je toto tlačítko) a jako výstup si z prvku bereme kompletní payload, tzn celý JSON objekt s daty ze zigbee.

Druhý z leva je prvek SWITCH. V něm lze zadat jeden až n podmínek, které když jsou pravdivé, tak vyšle na odpovídající výstup daného znovu celý svůj vstup.

Tzn prvek nikterak neupravuje vstup, jen ho přepošle na jeden z výstupu dle toho, která podmínka je platná.

Poslední parametr určuje, zda se vyhodnocuje do prvního platného pravidla, nebo vždy všechny. Tzn pokud se nastaví “všechny”, může se aktivovat více než jeden výstup. V mém případě je to jedno, je platná vždy jen jedna podmínka.

K rozhodování, která akce byla na tlačítku provedena testuji JSON atribut msg.payload.action (nastaveno v “property” prvku switch). Pro získání těchto hodnot je nejjednodušší si na začátku napojit DEBUG prvek (ten zelný) přímo na Zigbee2MQTT IN prvek a sledovat co z něj chodí.

Jak jde vidět v debug výstupu, z Zigbee2MQTT IN prvku leze JSON, ve kterém je properta action, battery a linkquality. Nás pro toto rozhodování zajíma jen ta akce, proto msg.payload.action.



Třetím prvkem z leva je prvek EXCHANGE. Ten je trochu nešikovně pojmenovaný, protože je to defakto přiřazení do proměnné (připadně změna, smazání či prohození).



Lze opět nastavit jeden či více kroků, ale pro naše účely nyní stačí jen jeden. Do přijatého msg.payload (ve kterém se ve chvíli vstupu nachází ještě JSON objekt ze Z2M) přiřadíme úplně jiná data (konkrétně textový řetezec). A to konkrétně taková, kterým bude pro změnu rozumět node-red-contrib-Loxone (dokumentace k Loxone WS třeba zde).

Na screenshotu je příkaz “up”, který posílám do bloku žaluzií. Tím říkám Loxone, aby začal vytahovat žaluzie. Dále pak na základě tlačítka posílám také UpOff, kterým se vytahování vypíná (při uvolnění tlačítka), a down a DownOff na spuštění dolů.

Zároveň zasílám up/down také po kliku na tlačítka. Zatím testuju co je pohodlnější a rozhodně je to jen kliknout a dalším klikem případně vypnout. Takže dlouhé podržení bude pravděpodobně vysunutí pergoly, které nechci, aby se spustilo jen náhodným/omylným kliknutím.

Po kliknutí na prostřední tlačítko pak posílám příkaz “plus”, kterým se přepínají scény v prvku ovládání osvětlení. Kdyby to bylo klasické tlačítko, příkaz by byl “toggle”. Bohužel se mi nepodařilo u bloky ovládání osvětlení vynutit zapnutí/vypnutí konkrétního světla, funguje mi jen přepínání scén.

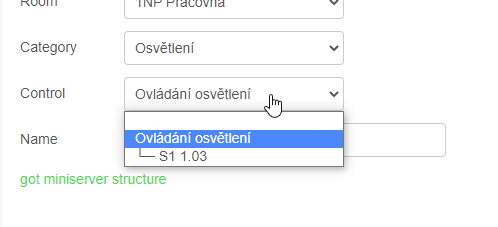

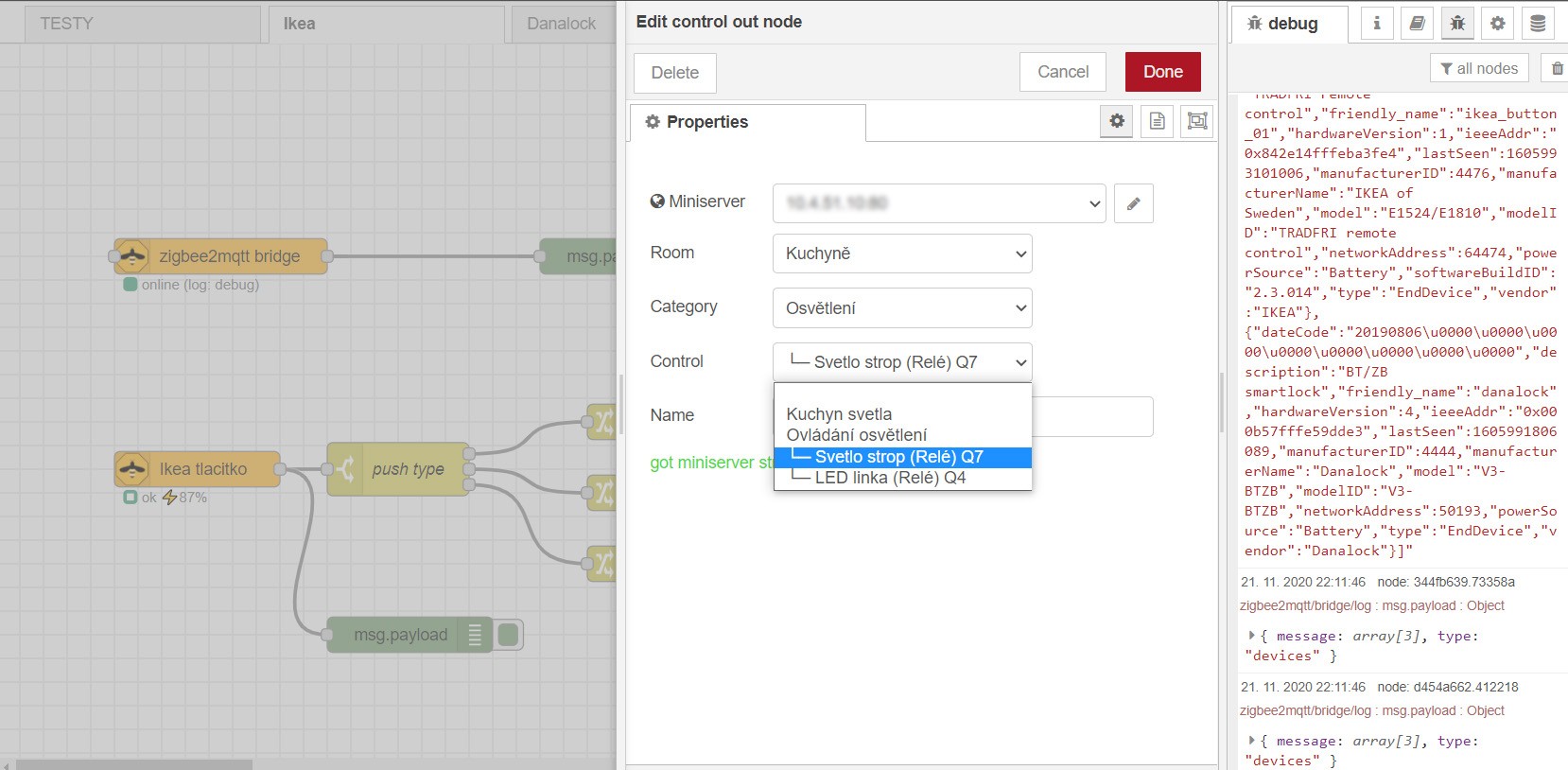

Posledním prvkem v pravo je pak samotné napojení na WebSocket Loxone. V tomto prvku se nastavuje cílový miniserver, místnost/kategorie a prvek, do kterého se příkaz má poslat.

Do tohoto prvku musíte poslat příkaz, který splňuje podmínky Loxone WS. Ten jsme si připravili v předchozím kroku v prvku Exchange. Vstup vypadá například takto: msg.payload = “plus”. (Jde o obyčejný string zaslaný na cílový prvek).

A to je vše. Pokud jste postupovali podle tohoto návodu, právě jste přijali kliknutí Ikea TRÅDFRI tlačkítka přes Zigbee síť transportovanou přes MQTT protokol do NodeRED, který pak data zkonvertoval do WebSocket příkazu poslaného do Loxone. Snadné, ne? :)).

Pro případné zájemce, zde je NodeRED projekt na celou tuto logiku (stačí dát import a přes clipboard vložit):

[{"id":"c333e3da.bfcd3","type":"zigbee2mqtt-in","z":"4e77380b.b5af18","name":"","server":"4dd4dc36.2cc704","friendly_name":"IkeaButtonRound01","device_id":"0x842e14fffea3ff09","state":"0","outputAtStartup":true,"x":210,"y":240,"wires":[["20102bbc.6f9cb4","9fb1f206.7c05c"]]},{"id":"20102bbc.6f9cb4","type":"switch","z":"4e77380b.b5af18","name":"","property":"payload.action","propertyType":"msg","rules":[{"t":"eq","v":"brightness_up_click","vt":"str"},{"t":"eq","v":"brightness_up_hold","vt":"str"},{"t":"eq","v":"brightness_up_release","vt":"str"},{"t":"eq","v":"brightness_down_click","vt":"str"},{"t":"eq","v":"brightness_down_hold","vt":"str"},{"t":"eq","v":"brightness_down_release","vt":"str"},{"t":"eq","v":"toggle","vt":"str"}],"checkall":"false","repair":false,"outputs":7,"x":450,"y":240,"wires":[["be2577c2.997838"],["be2577c2.997838"],["3373d424.306ccc"],["c3e9d441.d0f198"],["c3e9d441.d0f198"],["9ce742fe.a0b25"],["97d7dcbb.f8e2a","fe05d856.cb7ef8"]],"outputLabels":["","","","","","","toggle"]},{"id":"c3e9d441.d0f198","type":"change","z":"4e77380b.b5af18","name":"","rules":[{"t":"set","p":"payload","pt":"msg","to":"down","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":700,"y":200,"wires":[["f96c30e8.7c3f2"]]},{"id":"9ce742fe.a0b25","type":"change","z":"4e77380b.b5af18","name":"","rules":[{"t":"set","p":"payload","pt":"msg","to":"DownOff","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":700,"y":240,"wires":[["f96c30e8.7c3f2"]]},{"id":"be2577c2.997838","type":"change","z":"4e77380b.b5af18","name":"","rules":[{"t":"set","p":"payload","pt":"msg","to":"up","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":700,"y":120,"wires":[["f96c30e8.7c3f2"]]},{"id":"3373d424.306ccc","type":"change","z":"4e77380b.b5af18","name":"","rules":[{"t":"set","p":"payload","pt":"msg","to":"UpOff","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":700,"y":160,"wires":[["f96c30e8.7c3f2"]]},{"id":"f96c30e8.7c3f2","type":"loxone-control-out","z":"4e77380b.b5af18","name":"","miniserver":"33d50a38.be2cc6","control":"160f9394-0337-d464-ffff3b22d8e2f329","x":910,"y":180,"wires":[]},{"id":"97d7dcbb.f8e2a","type":"change","z":"4e77380b.b5af18","name":"","rules":[{"t":"set","p":"payload","pt":"msg","to":"plus","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":700,"y":280,"wires":[["38ab62ac.e8c79e","68c1752.9451b8c"]]},{"id":"38ab62ac.e8c79e","type":"loxone-control-out","z":"4e77380b.b5af18","name":"","miniserver":"33d50a38.be2cc6","control":"0e6f3276-00d7-0359-ffff01c79402a3b1","x":910,"y":280,"wires":[]},{"id":"c8d1c8cf.917108","type":"comment","z":"4e77380b.b5af18","name":"Ikea 5-ovladac pracovna","info":"","x":210,"y":80,"wires":[]},{"id":"d7dee6f.2f79718","type":"loxone-control-out","z":"4e77380b.b5af18","name":"","miniserver":"33d50a38.be2cc6","control":"160f9394-0337-d464-ffff3b22d8e2f329","x":910,"y":80,"wires":[]},{"id":"9fb1f206.7c05c","type":"debug","z":"4e77380b.b5af18","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":460,"y":360,"wires":[]},{"id":"fe05d856.cb7ef8","type":"debug","z":"4e77380b.b5af18","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":720,"y":360,"wires":[]},{"id":"68c1752.9451b8c","type":"debug","z":"4e77380b.b5af18","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":960,"y":360,"wires":[]},{"id":"4dd4dc36.2cc704","type":"zigbee2mqtt-server","z":"","name":"zigbee","host":"host-mosquitto","mqtt_port":"1883","mqtt_username":"","mqtt_password":"","tls":"","usetls":false,"base_topic":"zigbee2mqtt"},{"id":"33d50a38.be2cc6","type":"loxone-miniserver","z":"","host":"x.x.x.x","port":"80","enctype":"2","active":true,"keepalive":"30000"}]
