Mám dotaz ke kompletaci datových zásuvek. Dnes jsem chtěl zapojit datové zásuvky, ale pěkně jsem pohořel. Zásuvky mám na keystony, dva keystony na jednu zásuvku. S krácením kabelů jsem obecně opatrný a snažím se si nechávat rezervu, kdybych náhodou něco posral, tak abych to mohl uštípnout a připojit znova. Jenže s těmi keystony se tam prostě nemůžu vejít. Jak děláte datové zásuvky? Na zapojení silové zásuvky je na youtube pěkný návod https://www.youtube.com/watch?v=evOCsQmu4bk , ale na datové jsem nic takového nenašel.


ReplyQuote
budulinek
(@budulinek)
Reputable Member
Documentator
Joined: 5 years ago
Posts: 274


Na datové zásuvky jsem použil standardní moduly Unica Schneider a tam je návod přiložený.

Keystony jsem používal na HDMI zásuvky (dají se sehnat na Ali) a tam jsem taky řešil problém, že jsem se nemohl vejít. Samotný keystone+koncovka kabelu+ohyb kabelu... V nouzi nejvyšší jsem nakonec vzal nejširší vrták, co jsem našel a to místo v krabičce jsem si udělal.

Záleží ale na místních podmínkách. Jestli máš možnost kabel dočasně "uklidit" do nějaké vedlejší krabičky nebo ohnout tak, abys ho při vrtání nepoškodil. Záleží taky na tom, kolik místa ti chybí, kolik těch zásuvek máš a jestli by se nevyplatilo koupit standardní síťové zásuvky bez keystonů (pokud je tedy výrobce tvých zásuvek vyrábí).


ReplyQuote
blaf
 blaf
(@blaf)
Reputable Member
Joined: 4 years ago
Posts: 433


Máme v kuchyni ostrůvek, ve kterém bude varná deska. Z podlahy mi leze 5x4 a já chci tenhle kabel u podlahy zakončit na nějaké svorkovnici. Dál do desky půjde nějaký teplu odolnější kabel. Kabel bych rád zakončil v nějaké krabici. Ale u nás v obchodě s elektromateriálem jsem moc nepochodil.

Jedna varianta je KO 97 https://www.shopelektro.cz/ulozny-material/elektroinstalacni-krabice/krabice-do-dutych-sten/kopos/kopos-ko-97-l_na-krabice-odbocna-s-vickem-ko-97-v-1 a do ní dát věneček https://www.e1.cz/produkt/1188361-venecek-velky-kopos-5p-sp-96-fb?t=popis . Ale jednak nevím co na to normy, když to dám do dřevotřískové skříňky a ani se mi to moc nelíbí. Raději bych to dal do nějaké nástěnné krabičky.

Existuje na to něco vhodnějšího?


ReplyQuote
cybermole
(@cybermole)
Honorable Member Moderator
Joined: 4 years ago
Posts: 545


Na ten kabel budeš dávat ještě něco dalšího? Pokud ne, tak bych to natáhl až do desky, jestli umožňuje na svorkách kabel 4mm2. Jinak sice hnusná, ale plně funkční acidurka s vývody a svorkovnicí např.

https://www.elektrotechnika-shop.cz/6455-11p-se-acidur-krabrozvodka-mala-5p4mm2-ip67-pa6-termoplast-vyvodky-4xpg16-sevr-8-16mm [1]


ReplyQuote
blaf
 blaf
(@blaf)
Reputable Member
Joined: 4 years ago
Posts: 433


Na ten kabel nepůjde nic dalšího, jen deska. Jelikož deska umí jet i na jednu fázi a pak potřebuje jištění 32 A, tak by přímo na desku mělo jít 4mm2 v pohodě. Známý elektrikář mi ale radil, ať to dole zakončím a k desce to vedu v nějakém silikonovém kabelu, který je odolnější vůči teplu.

Díky za tip na krabici


ReplyQuote
blaf
 blaf
(@blaf)
Reputable Member
Joined: 4 years ago
Posts: 433


Tak jsem pročetl návod výrobce a podle návodu se má deska připojit na CYSY, takže to nedám přímo, ale přes tu acidurku. Jak se ale vlastně správně připojí lanko pod šroub na té svorkovnici? Dutinka mi připadá, že není to pravé ořechové. Nemělo by se to udělat přes nějaké očko?


ReplyQuote
smotek7
(@smotek7)
Noble Member Moderator
Documentator
Joined: 5 years ago
Posts: 1452


CYSY tam má byt preto aby sa dala doska zdvihnúť a umyť pod ňou.

Ja som mal kábel pribalených, má na konci dutinky tie bez plastu.


ReplyQuote
Pavel
(@pa-v-el)
Noble Member Moderator
Donator
Joined: 6 years ago
Posts: 1454


Přesně tak, správně je dutinka.


ReplyQuote
blaf
 blaf
(@blaf)
Reputable Member
Joined: 4 years ago
Posts: 433


@smotek7 @pa-v-el

Díky. Jak máte udělaný přechod CYKY -> CYSY? Acidur? Pačkové WAGO? Něco jiného?


ReplyQuote
Pavel
(@pa-v-el)
Noble Member Moderator
Donator
Joined: 6 years ago
Posts: 1454

Posted by: blaf

@smotek7 @pa-v-el

Díky. Jak máte udělaný přechod CYKY -> CYSY? Acidur? Pačkové WAGO? Něco jiného?

Ty joo, tuším že jsem to ukončil nějak v klasické krabičce ve zdi, zkusím najít foto...


ReplyQuote
Pavel
(@pa-v-el)
Noble Member Moderator
Donator
Joined: 6 years ago
Posts: 1454


Tak foto bohužel nemám, může za to skříňka

kuchyn1

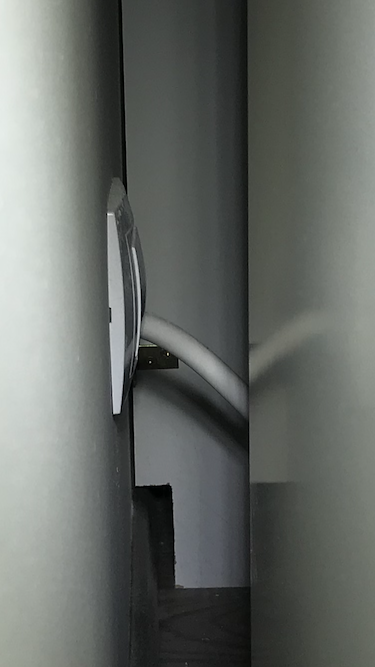

ale odmontoval jsem kus kuchyně a kabel vede přímo ze zdi, kde jsem ho podle mě ukončil/napojil na klasickém věnečku a nebo čokoládou...

kuch2

blaf liked
ReplyQuote
smotek7
(@smotek7)
Noble Member Moderator
Documentator
Joined: 5 years ago
Posts: 1452


V CZ uz neplati ze musi byt vypinac?

E533EB38 8A7C 4011 A090 367D9417CAAC

ReplyQuote
Pavel
(@pa-v-el)
Noble Member Moderator
Donator
Joined: 6 years ago
Posts: 1454


Nemusí


ReplyQuote
_Petr_
(@_petr_)
Reputable Member
Joined: 4 years ago
Posts: 387


Nepomohlo by tohle? 3938A-A106 B Svorkovnice s krytem pro pohyblivý přívod 5x2,5 mm2 Cu, bílá, ABB Tango

https://www.elima.cz/obchod/3938a-a106-b-svorkovnice-s-krytem-pro-pohyblivy-privod-5x25-mm2-cu-bila-abb-tango-p-451.html?gclid=EAIaIQobChMIlv6-4t7L4gIVihrTCh2HEg3XEAQYASABEgLaTfD_BwE






ReplyQuote
Choze
(@choze)
Active Member
Joined: 4 years ago
Posts: 10


Zdravím

Nenašel jsem tady nic určitého to co by se mi hodilo senzory PIR budou montovány pod strop do rohu měl jsem namysli třeba tenhle typ https://www.e1.cz/produkt/1245849-detektor-pohybu-osob-paradox-pro-476-?gclid=Cj0KCQiAno_uBRC1ARIsAB496IVkYbjmDwiygmrOf-aFtT4xWwzQ0yCHfMSEIanXmJg77dkQm_zCu7IaAp7jEALw_wcB&t=popis

akorát si nejsem jistej jestli a jak by šel napojit do Loxone

Pokud to tady někdo už řešil atˇ se mi ozve Díkes


ReplyQuote
