Elektro rozvaděč

Page 75 / 79
  RSS

ager
 ager
(@ager)
Estimable Member
Joined: 3 years ago
Posts: 133
13/03/2020 10:41 pm

@zoltan

ak je dip ON tak premostuje zbernicu ta co je tam napisana a ak je OFF tak tam ide to co je na spodnej svorke zelenej na tom pine ano?


ReplyQuote
Zoltan
(@zoltan)
Trusted Member
Joined: 2 years ago
Posts: 72
13/03/2020 10:53 pm

@ager

Presne tak


ReplyQuote
Zoltan
(@zoltan)
Trusted Member
Joined: 2 years ago
Posts: 72
21/03/2020 12:16 pm



807FD398 F262 4168 BE85 072EDD89B657

Rozvádzač je konečne hotovy😀😀😀


ReplyQuote
Richard
(@richard)
Reputable Member Moderator
Joined: 2 years ago
Posts: 488
22/03/2020 11:47 am

@zoltan

jak resis stitek na rozvadeci prosim?




ReplyQuote
Zoltan
(@zoltan)
Trusted Member
Joined: 2 years ago
Posts: 72
22/03/2020 12:46 pm

@Richard

Ake štítky?Mysliš označenia?




ReplyQuote
blaf
 blaf
(@blaf)
Reputable Member
Joined: 2 years ago
Posts: 357
22/03/2020 1:11 pm
Posted by: @zoltan

@Richard

Ake štítky?Mysliš označenia?



Předpokládám, že myslí výrobní štítek od výrobce rozvaděče (toho, kdo to drátoval, ne výrobce skříně).


ReplyQuote
Richard
(@richard)
Reputable Member Moderator
Joined: 2 years ago
Posts: 488
22/03/2020 5:20 pm

@blaf

ano myslim stitek vyrobce rozvadece, aby jsi dostal revizi... jak to resis? (nebo jak to resite? ) Hergot, kazdy delate rozvadec doma, nebo do dodaneho instalujete Loxone, jak to resite se stitkem? Mam z toho pekne bobky a porad se neposouvam nikam 🙁


ReplyQuote
Zoltan
(@zoltan)
Trusted Member
Joined: 2 years ago
Posts: 72
22/03/2020 9:47 pm

@richard

Ja to extra neriešim,mame rekonštrukciu a kolaudovať sa nebude.....😀😀😀


ReplyQuote
Cyklonit
(@cyklonit)
Trusted Member
Joined: 2 years ago
Posts: 54
30/03/2020 9:55 pm

Ahoj, nemáte prosím někdo zkušenosti s rozvaděči Eaton?

Koupil jsem skříň BPM-F-1200/20-P a k tomu din lišty s nastavitelnou hloubkou. Řeším jestli k těmto lištám koupit KKW držáky a zkrátit lišty vertikálním kanálům a nebo koupit držáky din lišt s pevnou hloubkou, které prostor pro montáž kabelových kanálů mají. A jaké kabelové kanály použít, na boky je maximum 80x80 a jaké mezi lišty. Měl jsem projektanta elektro, ale po čtyřech měsích slibů jsme se rozloučili. Teď mám alespoň šikovného elektrikáře.


ReplyQuote
kobra23
(@kobra23)
Noble Member
Joined: 3 years ago
Posts: 1040
30/03/2020 10:07 pm

@cyklonit

Já mám u sebe 2 tyto rozvaděče a v obou din lišty s pevnou hloubkou, na bocích kanály 60x40 a mezi din lištama 40x40.


Cyklonit liked
ReplyQuote
ager
 ager
(@ager)
Estimable Member
Joined: 3 years ago
Posts: 133
13/04/2020 12:09 pm

@Zoltan

Mam jednu otazku k tym LOX-Connect FS.

Ak spravne rozumiem tak cez FFC kabel medzi doskami sa prepoji iba:

- 2 vodice KNX zbernice

- 2 vodice 1wire zbernice

- 2 vodice Tree zbernice

Nechapem ale ako to je s +24V a GND. Ide aj to cez FFC alebo kazda doska musi mat samostatne napajanie (+24V a GND) na svorke so skrutkami?

Ak ide aj napajanie tak tym padom DIP switch Pozicia X1 X2 co prepina?

Pozeram ze to FFC ma 16 vodicov neviem naco alebo su zdvojene kvoli prudu?

Moj nazor:

Myslim ze cez FFC napajanie nejde a tym padom kazda doska musi mat na X17 skrutkovych  svorkach napajanie a tym padom si len DIP switchom zvolis:

- ak je DIP X1 a X2 ON =>na Oranzovy ide +24V zo svorky X17 a na oranzovo/biely ide GND zo svorky X17.

- ak je DIP X1 a X2 OFF=>na Oranzovy ide to co si pripojis na zelenu svorku naspodu (prvy pin zlava)a na oranzovo/biely ide to co si pripojis na zelenu svorku naspodu (druhy pin zlava).




ReplyQuote
Zoltan
(@zoltan)
Trusted Member
Joined: 2 years ago
Posts: 72
13/04/2020 1:38 pm

@ager

Ahoj

Cez FFC prechádza aj +24 a GND,dip switchom pripájaš napájanie na krone,čiže keď chceš napájať oranžový a biely na krone tak ho zapneš,každá doska sa dá napájať aj osobitne ale vtedy nepoužívaš FFC


ReplyQuote
Cyklonit
(@cyklonit)
Trusted Member
Joined: 2 years ago
Posts: 54
25/04/2020 4:15 pm

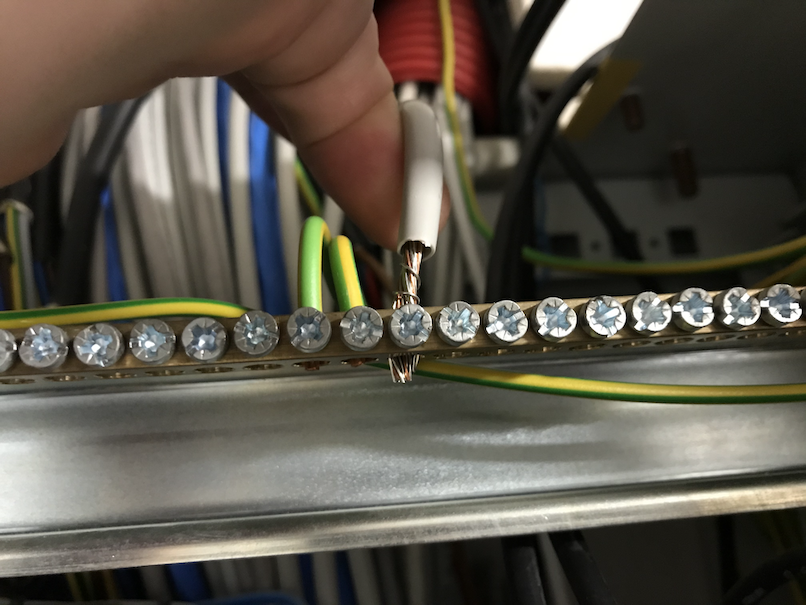

Ahoj, jak řešíte zemnění FTP. Mám kabely vedený ven k pilíři( brána, cerpacka, stani) a ještě do garáže. Oboje cca 25m.

Řeším jak zemnit v rozvaděči FTP, přímo připojit drát pod hlinikem do zemnici Krone, alobal odlamat. Nebo celé smotat a nacvaknout očko a přízemnit. Dehn vyrábí nějaké zemnici pružiny na kabely.

-- attachment is not available --
-- attachment is not available --



Kabely jsou v souběhu s přívodem.

Nebo nezemnit vůbec?


ReplyQuote
Cyklonit
(@cyklonit)
Trusted Member
Joined: 2 years ago
Posts: 54
25/04/2020 5:23 pm

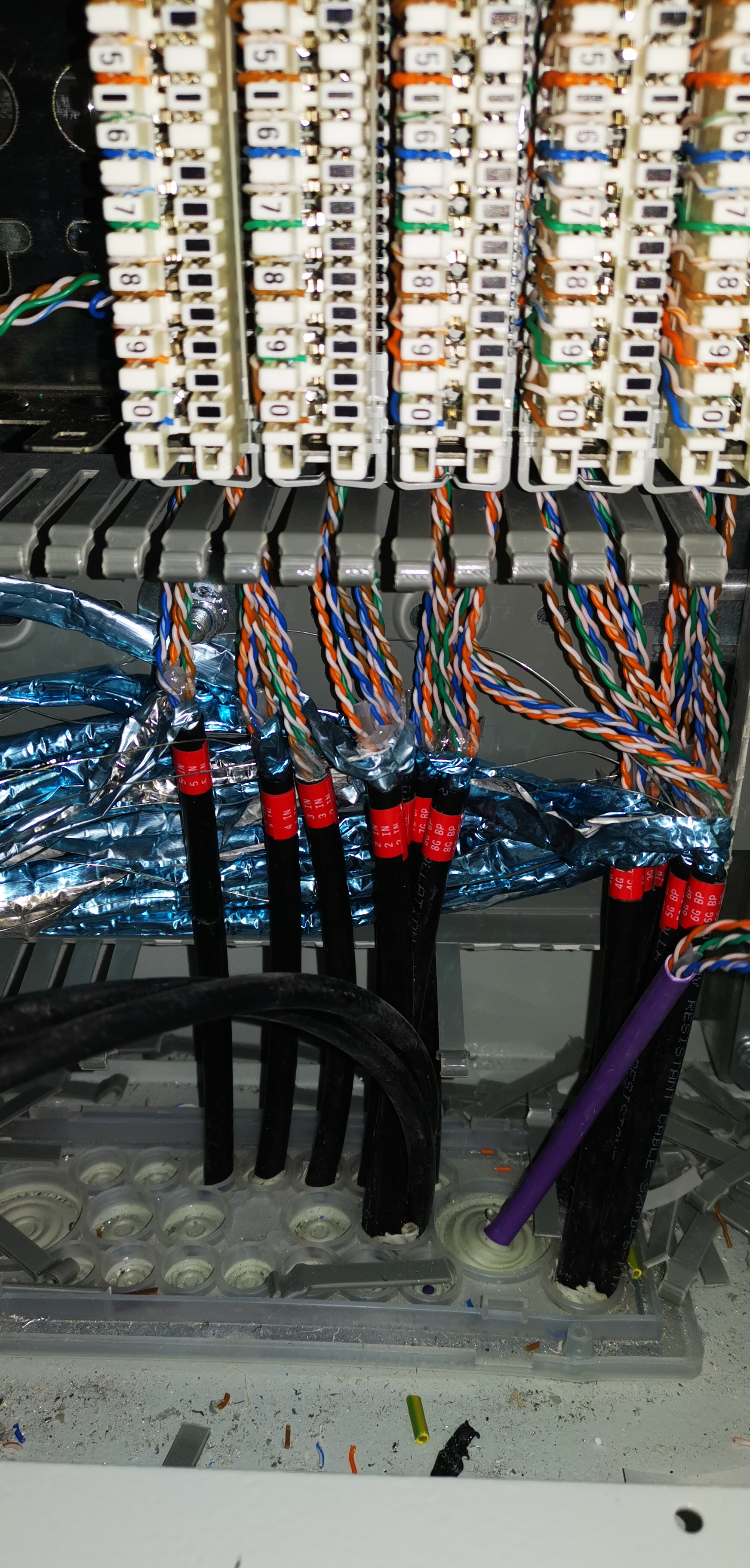

IMG 20200425 160425




ReplyQuote
Pavel
(@pa-v-el)
Noble Member Moderator
Joined: 4 years ago
Posts: 1184
26/04/2020 12:01 pm

Mám zemnící drátky z FTP smotány do jednoho a uzemněné v rozvaděči. Zemním jen jeden konec.


Cyklonit liked
ReplyQuote
