chlapi, prosim Vas, mate nekdo vyzkousene nejake cenove dostupne svorky na pripojeni kabelu z domu do rozvadece?

Mam pozitivni vztah ke sroubovacim 🙂

Preferoval bych jen na jeden kabel, kde budou faze a nulaky budou svedeny do jednoho mustku.

Pokud by byly nekde v akci, uplne idelani 🙂

Ani jeste nemam prehled kolik jich budu potrebovat, ale i svetla budu muset resit, pak to bud naskakovat rychle. Diky

resample


ReplyQuote
blaf
 blaf
(@blaf)
Estimable Member
Joined: 1 year ago
Posts: 219
17/04/2019 9:45 am

Možností je spousta. Mě tam dal elektrikář RSA svorky - https://www.e1.cz/produkt/1004272-svorka-rsa-2-5-a-seda?gclid=CjwKCAjwndvlBRANEiwABrR32Jnhm5CUOqY8KwnWs8slqjfnxxf0hjGue2FJKSTTflFUKfrvuctu_xoCOeUQAvD_BwE&t=popis . Celý kabel mám ukončený na jednom místě. Vedle sebe je jedna (nebo tři) šedá, potom zelená a modrá. Zabírají ale spoustu místa. Pak jsou různé vícepatrové. Osobně bych teď šel do vícepatrových od Phoenix Contacts. Někde je tu dával @cybermole. Ušetřily by mi nějaké místo, což by se hodilo. Mám jen 60 cm široký rozvaděč. Ukončovat modré vodiče rovnou na modrých můstcích a zelené na zeleném se mi nelíbí. Asi to ale ušetří místo.


ReplyQuote
Pavel
(@pa-v-el)
Noble Member Moderator
Joined: 3 years ago
Posts: 1004
17/04/2019 9:50 am

Mám RSA 2,5 od elekro bečov. Naprostá spokojenost...


ReplyQuote
blaf
 blaf
(@blaf)
Estimable Member
Joined: 1 year ago
Posts: 219
17/04/2019 10:03 am

@pa-v-el Kolik lišt to zabralo? 🙂


ReplyQuote
Richard
(@richard)
Reputable Member Moderator
Joined: 1 year ago
Posts: 284
17/04/2019 10:52 am

http://www.viola.cz/produkty/svorkovnice-rsa-2-5-a-bila-a121111-novinka-nahrazuje-rsa-1-5a

Ty se mi libi a s Becov nemam problem. Pokud nic vyhodnejsiho neni, tak je vybrano.




ReplyQuote
Pavel
(@pa-v-el)
Noble Member Moderator
Joined: 3 years ago
Posts: 1004
17/04/2019 10:52 am

dvě lišty, ale mám rozvaděč široký jen 60cm, na svorkách mám jen fáze, žlutozelený na můstku a nuláky podle chráničů taky na můstku.


blaf liked
ReplyQuote
ptr.dvorak
(@ptr-dvorak)
Trusted Member
Joined: 2 years ago
Posts: 93
17/04/2019 11:13 am

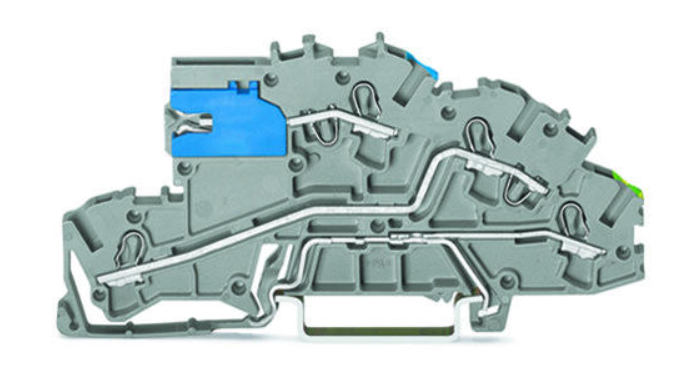

Ja mam Wago TopJob S 2003-7641 ( https://www.wago.com/sg/rail-mount-terminal-blocks/multilevel-installation-terminal-block/p/2003-7641), ktere mi do rozvadece nainstaloval Dawe a naprosta spokojenost. Je na nich luxusni, ze uz obsahuji nulovy mustek, od ktereho se ale daji kdykoliv odpojit prostym posunutim packy. Supr. Vsechny CYKY kabely mam diky tomu ukoncene na necele jedne DIN liste.

WagoTopJob7641

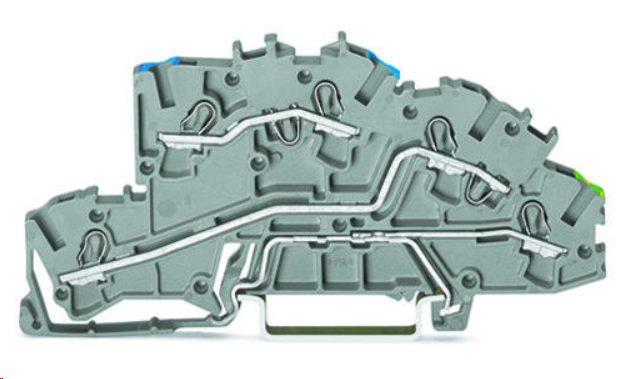

Jedina nevyhoda je, ze kdyz clovek chce CYKY kabel prasacky preznacit a pouzit napriklad na SS napajeni LED, neni ten N mustek zrovna idealni. Nastesti existuje systemove reseni: svorka TopJob S 2003-7646 ( https://www.wago.com/sg/rail-mount-terminal-blocks/multilevel-installation-terminal-block/p/2003-7646), ktera ma L i N vyvedene nezavisle.

WagoTopJob7646

Par kabelu jsem ted na tyhle svorky prehazoval a koupil jich rovnou 50 ... takze kdybyste si je nekdo chteli vyzkouset, muzu jich tak 30 poslat dal za nejakou hodne kamaradskou cenu:-)


ReplyQuote
Skadra
(@skadra)
Estimable Member
Joined: 1 year ago
Posts: 133
17/04/2019 11:22 am

Akorát si mi to vzal z huby..   taky je mám (ty spodní) mají L a N oboustranný, jsou ideální, jeden kabel = jedna svorka, 3f dvě svorky. Modrý se dají propojit klemou, zelený jsou všechny propojený přes din-lištu.


ReplyQuote
Richard
(@richard)
Reputable Member Moderator
Joined: 1 year ago
Posts: 284
17/04/2019 11:26 am

Prave ze nejvetsi pocet bude na svetla, 24V. Jen orientacne to bude chtit treba 130 svorek. (5x1,5mm od svetla na DMX, 24V povedu samostatnym jistenym vodicem dostatecneho prurezu do mistnosti, odkud bude rozveden ke kazdemu svetlu)

A pak tedy 230V, ktere budu pocitat kolik jich asi tak bude.

Proto dava smysl co drat, to svorka, nez patrove. Usporu mista beru.

Pripadne to rozdelit, protoze 230V stejne povede z podlahy do rozdelovace, vyhradit tomu spodni cast a vrchni cast na svetla a mit oba zpusoby.


ReplyQuote
blaf
 blaf
(@blaf)
Estimable Member
Joined: 1 year ago
Posts: 219
21/04/2019 9:02 am

Jste mi někdo schopný říct, jak zapojit vypínač z obrázku na digitální vstup? Nějak to nechápu.

20190420 105325


ReplyQuote
smotek7
(@smotek7)
Honorable Member
Joined: 2 years ago
Posts: 540
21/04/2019 9:33 am

Na COM TL das +24v, vystupy TL1-4 na digitalne vstupy.
COM LED das na minus, na +LED1-2 zopnes napatie aby svietili.


ReplyQuote
blaf
 blaf
(@blaf)
Estimable Member
Joined: 1 year ago
Posts: 219
21/04/2019 10:12 am

Na COM TL dát 24 V mě napadlo. Ale COM bývá označení pro GND, ne? Vyzkouším to.


ReplyQuote
smotek7
(@smotek7)
Honorable Member
Joined: 2 years ago
Posts: 540
21/04/2019 1:15 pm

Nie,

GND je ground, COM je spolocna svorka, preklad neviem.


blaf liked
ReplyQuote
blaf
 blaf
(@blaf)
Estimable Member
Joined: 1 year ago
Posts: 219
21/04/2019 7:47 pm

Díky smotek7.

Ještě jedna otázka. Mám 9 infrapanelů, každý na separátním jističi. Na každý panel jedno relé, které má být spínané z Loxone, zároveň ale musí být spínané jen při nízkém tarifu. Jak to udělat, aby mi to prošlo revizí? Do budoucna se to bude dělat na úrovni Loxone programu, kde budu vědět jaký tarif je, ale to mi u revizáka neprojde, takže to potřebuju udělat nějak fyzicky. Jediná možnost, která mě napadá je, dát za každé relé spínané Loxonem ještě relé spínané přes HDO. Je nějaká jiná, elegantnější cesta?


ReplyQuote
smotek7
(@smotek7)
Honorable Member
Joined: 2 years ago
Posts: 540
21/04/2019 8:01 pm

Privod do isticov cez stykac, ktory bude spinat HDO.
