@koldavideo a jak bys to tedy příště udělal? Otočený patch panel, krone nebo něco jiného?
Pro účely zakončení kabelu pro tlačítka bych už patch panel v žádném případě nepoužil. Buď Krone nebo RSA.
Já to mám přesně opačně, jak píše @koldavideo , kabely z domu jsou zakončeny RJ45 konektory a zastrkány do patchpanelu. Zezadu mám pak zařezané jen to co potřebuji. Mám sice jen pár kabelů 2x 12 portů, 1x 1-wire a 1x DI, ale je to celkem jednoduché, navíc když budu chtít něco přidat tak to vycvaknu z plastovýho držáku můžu si cokoli dodělat. Rezervy z domu mám ve žlabu pod. Jinak tlačítka jsem natahal JYTYnou a všechno pozapojoval na vstupy Quido od Papoucha přímo.
Citam tie pre a proti dlho.
Nechapem co vymyslate, Krone bolo nato vymyslene, vyskusane.
Jedine co to chce, je treba nato ratat s priestorom.
Mne sa to do rozvadzaca nevoslo tak som to vystahoval nad rozvadzac.
Mam kupene Krone svorky klasicke s ALI, ale na ebay som nasiel original 8 parove. Tak som objednal tie, ale ked prisli zistil som ze su uplne ine a privody maju zboku.
Problem bol ze som k nim nezohnal drziak, musel som dat vyrobit.
Nakoniec som snimi spokojny lebo setria miesto, voci klasicky.
Cize za mna urcite Krone.
@msk ten prepojovaci drat som riesil pred tyzdnom.
Original sa to vola ranzirovaci drat, ale je to vzdy par.
Napr. https://www.schrack.sk/eshop/catalogsearch/result/?q=ran%C5%BE%C3%ADrovac%C3%AD
Solo drot som ani nenasiel s tenkou izolaciou.
Cenovo mi vysla najlepsie ta LOXONE 2 zila.
Inak do krone sa da dat aj lanko
"Zárezová technológia pre rýchle spoje telekomunikačných káblov s priemerom žily Cu 0,4 - 0,8 mm, alebo lanko Cu 7 x 0,12 - 0,32 mm s priemerom izolácie max 1,6 mm."
Cize by tam mala pasovat LiY 0,25mm2, ale este som to neskusal.
Ta sa da kupit v roznych farbach.
@smotek7 mohl bys dát prosím link na ty 8 párové svorky? Nemůžu nic najít. A v čem jsou úspornější na místo? Jakože jsou kratší? Nebo je to ještě v něčem jiném?
@smotek7 mohl bys dát prosím link na ty 8 párové svorky? Nemůžu nic najít. A v čem jsou úspornější na místo? Jakože jsou kratší? Nebo je to ještě v něčem jiném?
https://www.telco-vnt.cz/kategorie/metalicke-site/zarezova-technika/svorkovnice-konektory/krone/
Ten link co som kupoval uz je neaktivny.
Je to v principe toto:
https://www.telco-vnt.cz/lsa-universal-module--disconnection-2-10-hd180/
Na dlzku su rovnake, ale osadene len na 8 parov , a ine uchytenie.
Rozdiel je hlavne v tom ze su uzsie tak 2/3 s klasickych.
Odfotim v reale a doplnim foto.
Edit:
nasiel som , mam tieto
https://www.ebay.com/itm/10-Stuck-LSA-PLUS-NT-Trennmodul-der-Firma-Krone-NEU/303026676264?hash=item468dcc2228:g:KccAAOSwk~NZ0~fb:rk:147:pf:0
inak perfektna cena, len si treba drziak vyrobit
Jako spokojený uživatel Krone svorek se přidávám k těm, kteří nechápou proč někteří zkouší vymyslet něco jiného....

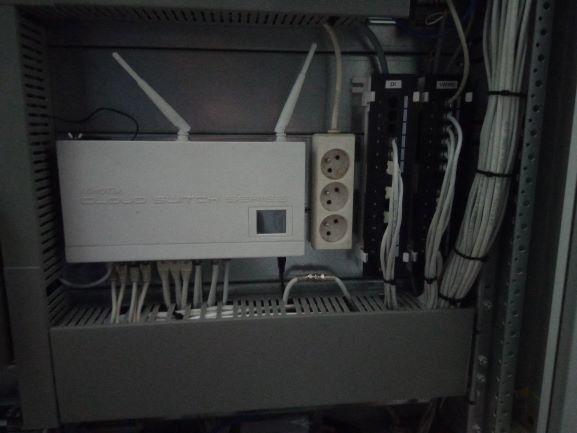

Pro ilustraci úspora místa s Krone svorkami. Prostě malý rozvaděč a neměl jsem jinou možnost....
Ke každé šedé Krone svorkovnici (jestli je spojovací nebo rozpojovací je v zásadě jedno) dotáhněte 4 UTPčka. 5 žil napojujte na šedou svorkovnici (na každou svorkovnici se vejde celkem 20 žil). Šestou žílu z každého kabelu rovnou dotáhněte na červenou zemnící svorkovnici +24V. Co se týče sedmé a osmé žíly, pokud jsem plánoval na kabelu 1-wire čidlo, tak jsem je rovnou dotáhl na červené zemnící svorkovnice 1-wire GND a 1-wire +5V. Pokud jsem na kabelu 1-wire neplánoval, tak jsem sedmou a osmou žílu natáhl kolem svorkovnic a stáhl bužírkou jako rezervu. Vím, není to ideální řešení, nejsou zakončeny na svorkovnici. Ale jak často potřebujete všech osm žil z UTPčka? Mě se to zatím stalo asi u 2 kabelů ze sta.
Co se týče 1-wire DATA, tak u kabelů, na kterých bude 1-wire čidlo, propojte jednu z těch pěti žil z šedých krone svorek na červenou zemnící svorku 1-wire DATA. Získáte tím topologii 1-wire do hvězdy, ale zároveň máte 1-wire DATA na šedých svorkách pro případné řešení problémů nebo pro případnou změnu topologie z hvězdy na něco jiného (i to se dá udělat).
Abych to shrnul, výhoda Krone je podle mě právě v možnosti kombinovat klasické šedé a zemnící červené svorkovnice.
Jo a na Krone svorkovnice si klidně můžete nalípnout popisky. S tou stranou Krone svorek, kde jsou zakončeny UTPčka z baráku, se hejbat nebude, můžete ji s klidem přelepit.

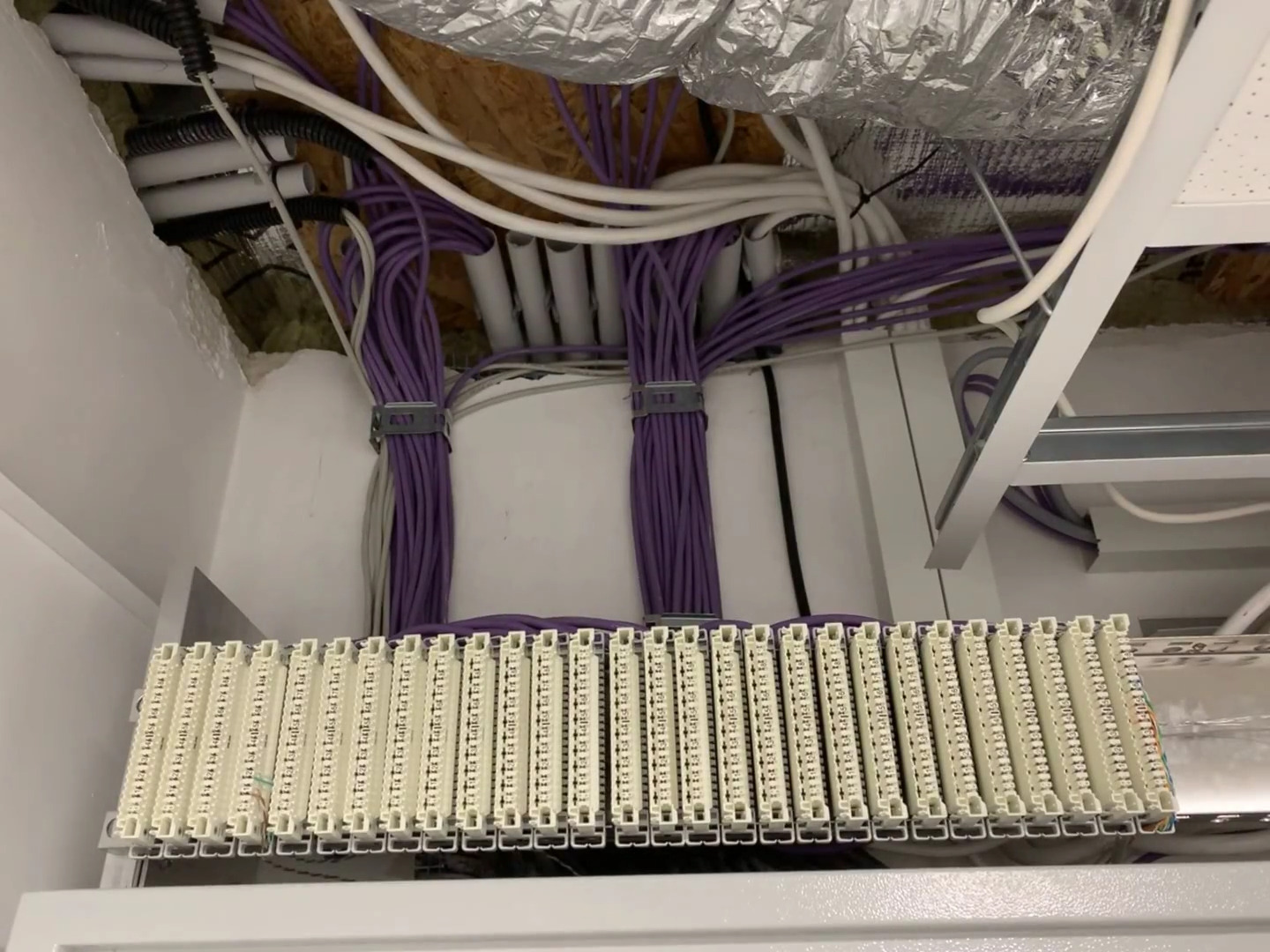

Tady máte foto, jak se dá zapojit 100 UTPček.
P.S. Ještě jednou děkuju L za prvotní inspiraci s Krone svorkami (a červenými Krone svorkami)!
Co se týče upevnění Krone svorek:
Odspoda: DIN lišta, ocel pásovina (myslím, že to byla 25x5 z Hornbachu), držák krone svorek, hliník pásovina (asi 40x3).
Provrtat DIN a obě pásoviny na stejných místech. Držák Krone se vrtat nemusí (ani to nejde), má už v sobě nějaké díry.

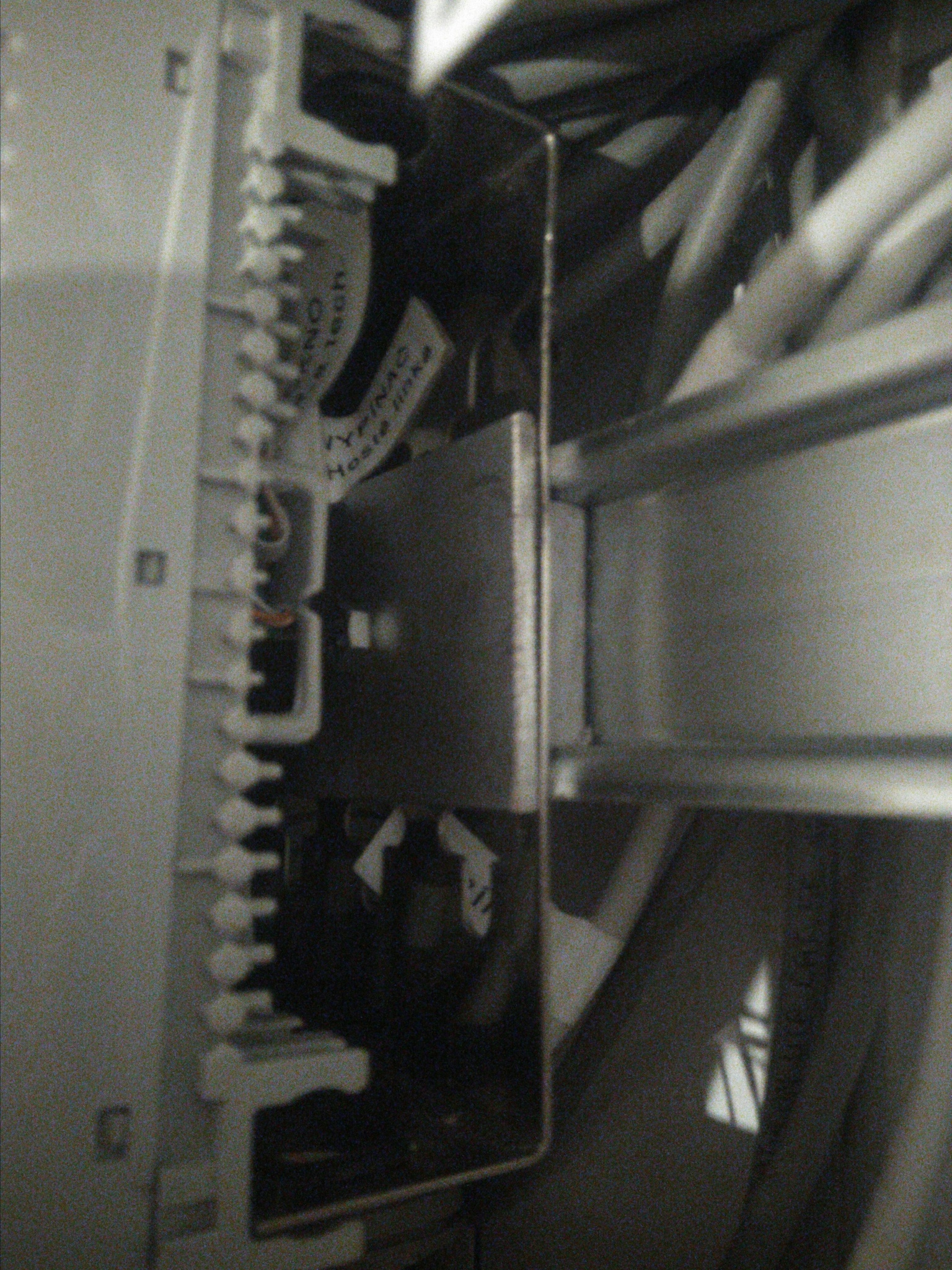

Na fotce vidíte i šroub, kterým je to stažené. Stačí dva až tři, drží to festovně.
Mně se zase líbí toto řešení, protože třeba 1-Wire tahám zvlášť FTP kabelem.
Klasické Krone svorky s 20 zářezy na každé straně a k tomu připojeny všechny vodiče UTP kabelu a kdykoli v budoucnu se mohu rozhodnut co který kabel bude.
Takže na každou Krone svorku je připojeno 2,5 UTP kabelu. Na 2 Krone svorkách je tedy celkem 5 UTP kabelů.
Zemnici krone vubec nepouzivas? Vse pak "uzemnis" jeste dalsim spojem jinde? Nebo podle potreby vedes spolecny potencial primo na dany par ve spojovaci krone? Neni to trochu matouci mit vzdy jeden kabel rozpulen na dvou svorkach? 1wire samostatny vodicem ukoncujes vetev primo v 1wire extensionu?
Ceka me taky v nejblizsi dobe ukonceni ftp a 1 wire JISTY, tak bych rad vybral nejvhodnejsi variantu 🙂
Zatim se mi jako nejelegantnejsi reseni jevi varianta od @TRT
24 kabelu je mozne uhledne ukoncit na 180mm din listy
Vse je zakonceno klasickou sroubovaci svorkovnici, odpada tedy narazeni a veci spojene s tim
Pripojeni stineni kabelu
Prime spojeni s din listou bez bastlu
Jestli si dobre pamatuju, tak i cena za jakou to postavil byla lepsi nez za krone
Cim vic o tom premyslim tim vic se mi to jeho udelatko libi
Vše mám zatím v přípravě, teď mě čeká tahání kabelů.
Zemnící svorky mám taky, ale hlavně jako místo se zdrojem napětí 24V, 12V, 5V a GND
Společné potenciály se dají jednoduše propojovat jak psal @msk přímo na Krone svorkách. Nepoužiješ nůžky na zarážecím nástroji a smyčkuješ si vodič mezi piny Krone svorek jak potřebuješ.
Taky používám zemnící svorky na rozvod 24V, 12V, 5V a GND. Mám je nacvakané v origo držáku a je to super 🙂
@smotek7 Díky za link.
Jak vypadá ten tvůj držák? Podle tohodle obrázku https://goo.gl/images/aDvZa9 by to mohlo jít na klasický držák na Krone https://www.rackshop.cz/Drzak-20-svorkovnic. Jen bych možná přišel o tu výhodu menší šířky svorky, což bych nerad.
Mám to přesně v tomhle držáku na těch 20 pozic, kabely tahám vždy pod svorkovnicemi, pod svorkovnicí zbyde vždy tak 2-3 cm místa. Dají se relativně snadno vycvaknout. Akorát bych příště zvolil třeba držák 2x10 pozic, aby mi uprostřed vznikla mezera na protažení kabelů.
