Diky, nevedel jsem pod cim hledat.
objednano. dam vedet, az dorazi ;). diky
Prodavaji i u nas, na spojovani 1-wire odbocek idealni:
https://www.elima.cz/obchod/j513900-ideal-71b-15-konektor-staceci-seda-p-18973.html
měl jsem možnost vyzkoušet a mohu doporučit na spojení různých utp fousu 3M UR2-D (dry - izolační gel proti vlhkosti) či UB2A
diskuse se vyviji - pokud se pouziji Krone, tak to zabere misto, musi se vymyslet uhyceni, pri zmene mi to prijde slozite na zmenu/prepojeni kabelu. Path panel vypada uhledne, ale do nej povedou kabely svedene z domu, z nej zezadu draty do jednotlivyh vstupu. To znamena nemoznost se k nim v budounu dostat, nebo se pletu?
Jine reseni vidim doma delane PCB s PJ45 a svorky, coz vypada dobre, ale spolecne napajeni atd. Jinak RJ45 a 8x svorka to je cca 4cm na jeden kabel.
Je nejake nejidealnejsi reseni? 🙂 Diky
Proc vidis jako nevyhodu spolecne napajeni? Me to prave prijde jako vyhoda 🙂
Ja asi to svoje reseni predelam tak, ze nebudu zdvojovat tu 24V vetev a tim padem si vytahnu 5 signalu na svorkovnici misto ctyr. Deska bude sice o neco sirsi, nejakych 220mm, ale pri trech deskach nad sebou to znamena, ze ukonceni 24 kabelu zabere 22cm v rozvadeci.
@Richard - proč by si se neměl v budoucnu dostat k tomu patch panelu? Vyšroubuju/vycvaknu, povytáhnu/vyklopim i se zapojenýma kabelama, dodělám co potřebuju a vrátím, jdou do to i 0,34 dráty a je to celkem prostorově úsporný a celkem elegantní.
@Richard - k patch panelu by se teoreticky už nikdy nemuselo, pokud se nechá dostatečná rezerva v rozvaděči, pak jen odpojit od svorky a přepojit jinam. Ale jak píše @skadra tak i odpojení by mělo být v pohodě.
@trt - pokud by se použila jiná svorkovnice, například dvoupatrová (horší pak připojení když budou DPS na sobě) nebo něco jako DFMC 1,5/10-ST-3,5 - 1790182 (o něco dražší) tak by se to nechalo udělat na 60mm s 4x RJ45.
Nechapem ako niekto moze vidiet problem v prepojeni existujuceho spoja na krone. Vsak k tomu to bolo povodne urcene, aby sa to neustale prepajalo. Takisto uchytenie - normalne som kupil kose na krone pasky, pasky do nich nacvakal a kose som prichytil k din liste blbymi stahovacimi paskami. Z toho co sa tu prezentovalo ma najviac zaujal patch panel naopak, ale otazkou je, ci to fakt uspori miesto. Plus nutnost krimpovat vsetky draty do rj45, z toho by ma 100% jeblo.
Inak za rok a pol zitia a fungovania v dome som dosiel do stavu, ze by som najradsej nic nemal dratove. Neskutocne ma nebavi ked s odstupom casu potrebujem nieco zapojit a hladam to rozne po dokumentacii, potom to hladam rozne po krone paskach, potom vyholujem utp-cko aby som mal nejake volne zily, potom to taham po rozvadzaci. Fuj. Ako som bol odporcom bezdratu tak som teraz na vazkach.
Chlapi diky 😀
Patch panel jsem videl jen na obrazku, ostatne jako skoro vsechno, tak prosim budte shovivavi semnou.
V rozvadeci bude patch panel. Pokud budou kabely co pujdou z domu ukonceny RJ45 samcem, napriklad vsechny vypinace, nebo vsechny 1wire atd... tak to bude uhledne, muzu si rozvadec pripravit castecne (ale tomu neverim a dratovat se bude vse az na miste, pripravena bude jen silova cast predem). Tim bych mel vsechny privody v jednom zlabu, zapojene do Patch panelu.
Vystupy by byly "dratky" nacvakane zezadu a ty by sly ruzne po rozvadeci kde by bylo potreba a to bych mel mit tedy predem vymyslene. A tady pokud by bylo treba nejaky drat vymenit za delsi, tak se prave obavam, ze zezadu bude chuml dratu, kde se nebude dat dostat a cokoliv vymenit. Navic bych mel strach cely panel vysroubovat, vytahnout a neco tam menil, aby mi 30% dratu nezustalo po takovem zasahu ve vzduchu, misto aby nekam vedly. Nevim jak mechanicky je to odolne a jak moc to snese.
@TRT - ta deska pak bude omezovat pokud bude treba vyuzit vsechny draty pro jinou konfiguraci. Pokud to mas vymyslene, zapada Ti to pak super. Ja moc vymysleno nemam, tak proto bych chtel svobodu a pokud bude treba, tak vsechny "oranzove" smotam nekde vzadu a pretahnu "izolackou" 😀 (lehce prehanim, ale tak to muze dopadnout)
@msk - diky, takze za Tebe, kdyz ne bezdrat tak zase Krone? Kdyz tak budu mit treba 1wire, na RJ45 bude snadne cokoliv odpojit v pripade poruchy, nebo testovani. To vidim jako vyhodu, ale vse si necham rad vyscvetlit a argumenty vyvratit. Nema smysl se spalit kdyz si tim uz prosly desitky lidi co nemaji problem sdilet zkusenosti a poradi.
No ja mam všechny UTP kabely zakončené v patch panelech 48 portovych. Bohužel i v případě UTP kabelu pro tlačítka. Vše je zapojeno tak, ze zakončení kabelu je v patch panelu na zadní straně - tedy pomoci narazeciho nástroje . Pro potřebu tlačítek by ale bylo lepší panel otočit aby zadní strana byla vpředu a byla by možnost zapojit jen požadovaný vodič. Z jednoho Utp kabelu tak muže byt využito jen některé vodiče a když nastane potřeba přidat pod vypínač napr. 1wire čidlo, jednoduše využiji zbývající piny. Takto to mam naprd protože musím celou kostku rj45 lisovat znovu a znovu zapojovat i digitální vstupy. Příště ale budu chytřejší.
@koldavideo a jak bys to tedy příště udělal? Otočený patch panel, krone nebo něco jiného?
Ja nedokazem prakticky posudit dalsie moznosti, kedze mam krone. Osobne v krone vidim jedinu nevyhodu a tou je priestor (a je to silne diskutabilne, neviem kolko priestoru zaberu ine riesenia). Tak ako to ma kolda by som to v ziadnom pripade nerobil, to ta jebne, s kazdou zmenou cohokolvek znovu krimpujes rj45. Kolda to holt priestorovo posral a nemal uz inu moznost 🙂 . Dokazem si predstavit presne ako pisete patch panel naopak, tzn. na vsetku kabelaz zo stien nakrimpovat rj45 a narvat to do patch panelu otoceneho. To mas potom presne ako krone, pretoze patch panel ma zo zadu tiez klasicke narazacie spoje. Otazka je ako sa ti s tym bude manipulovat. Ked budes mat viac patch panelov nad sebou, narackami sa tam nedostanes. Musis panel uvolnit, vyklopit, narazit, zaklopit. Takze neustale hybes so vsetkymi dratmi. Za mna no way. Jedine panel uchytit na L-kove drziaky tak, aby bol zvislo. Tam ale zas budes bojovat s priestorom lebo rj-45-ky budes mat smerom dohora, takze potrebujes medzery medzi panelmi. Diskutabilna je teda uspora miesta (ma to chut niekto spocitat?), diskutabilna je zivotnost nozovych spojov na patch paneli (krone je urcene k neustalemu narazaniu, patch panel sa narazi raz a je hotovo, je otazne ci tam nebude rozdiel v materialoch. Je to ale len moj dohad.). Osobne neviem co riesite, dajte si vacsi rozvadzac a hotovo. Ja mam na krone >100 utp-ciek a zabera to 75x25 cm. Prepojenie cohokolvek je len o tom najst si chut to spravit a najst ten drat. Ale to bude clovek hladat aj v sroubovych spojoch, patch paneli, vsade.

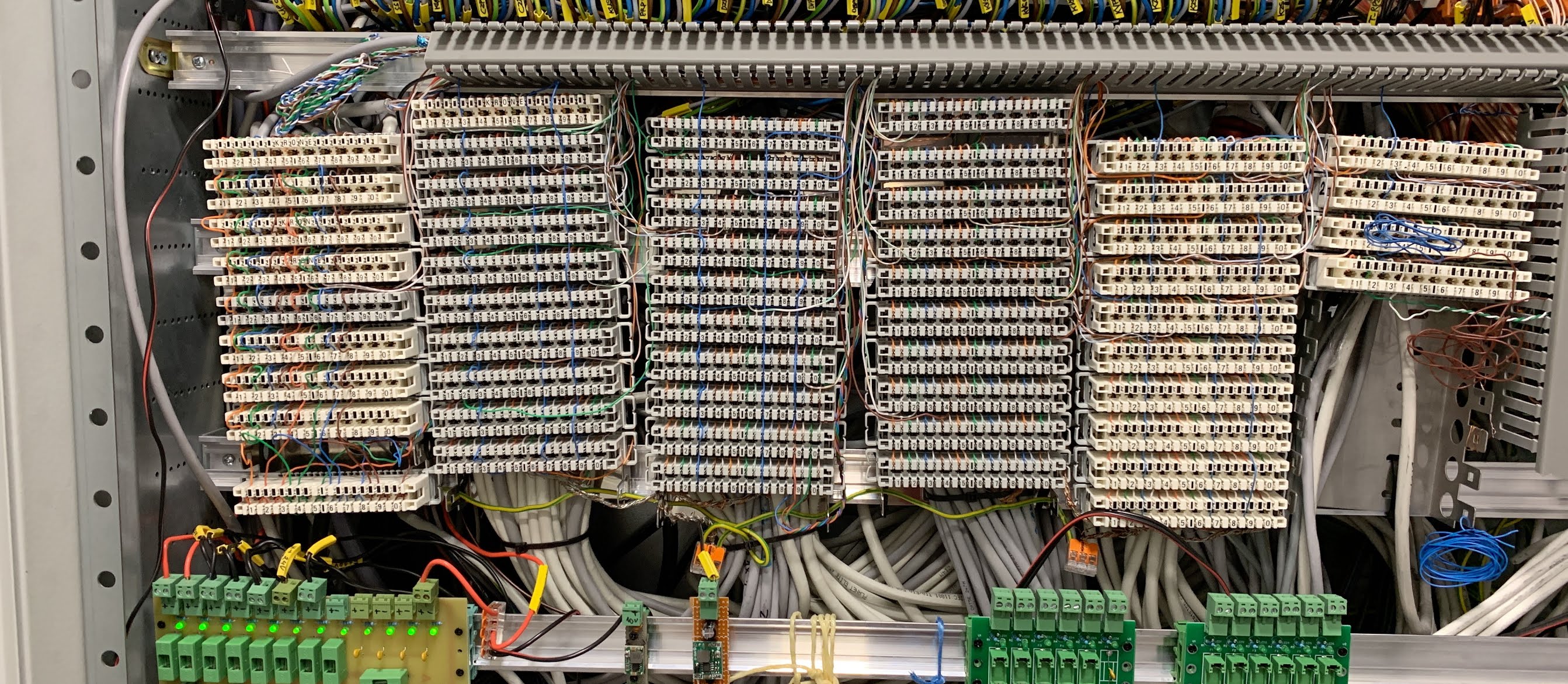

Uznavam ze to nie je nejak extra krasne, ale drzi to, funguje to. Nie je to uz kolme lebo ten zvazok kablov co je na tom vyviazany na klietku posobil tlakom ktoru tie vyvazovacie pasky neudrzali a ohlo sa to. Ale ked tak sa da klietka vzdy prisroubovat k din. Je tam vidiet aj ako som robil distribuciu potencialov (modry drat +24V skace ponad svorky, to som spravil tak ze som vypol noznicky na narazacich kliestach a ten drat som tahal zhora az dole).
Skor by ma zaujimalo ci ma niekto pristup k dratom co pasuju do krone inak ako rozholovanim utp-cka. Nie ze by ma to uz nejak extra zaujimalo, mam zapojenych tak 50% veci, ale este ma co to caka a rozholovat utp-cko a potom rozmotavat pary vrtackou je uplny oser. Niekto tip na nejake rolky dratov prierezu bezneho utp-cka a viacerych farieb?
