Za kolko ich mas? 1E za spoj mi pride kurevsky vela.

msk - Mám doma ty držáky wago svorek (jsou 2 druhy) a různý wago svorky, tak ti je můžu vzít na sraz vyzkoušet co kam pasuje - jestli se teda někdy potkáme 🙂

No zavisi kedy bude zraz a ci to casovo dam. Kazdopadne ak Ta mozem pekne poprosit, potrebujem overit, ci do tohoto drziaku pojde dat jednorada dvojpolova svorka (na fotke hore mala biela medzi cervenymi), ale napriec o 90 st otocena, tzn. ze by bolo nejakych ~10-15 (kolko vojde) jednoradych svoriek nad sebou.

Diky

Posted by: msk

Za kolko ich mas? 1E za spoj mi pride kurevsky vela.

Mam ich z ebay, phoenix contakt.

147ks za 150€, cize cca 0,5€ kontakt

Posted by: msk

Za kolko ich mas? 1E za spoj mi pride kurevsky vela.

Mam ich z ebay, phoenix contakt.

147ks za 150€, cize cca 0,5€ kontakt

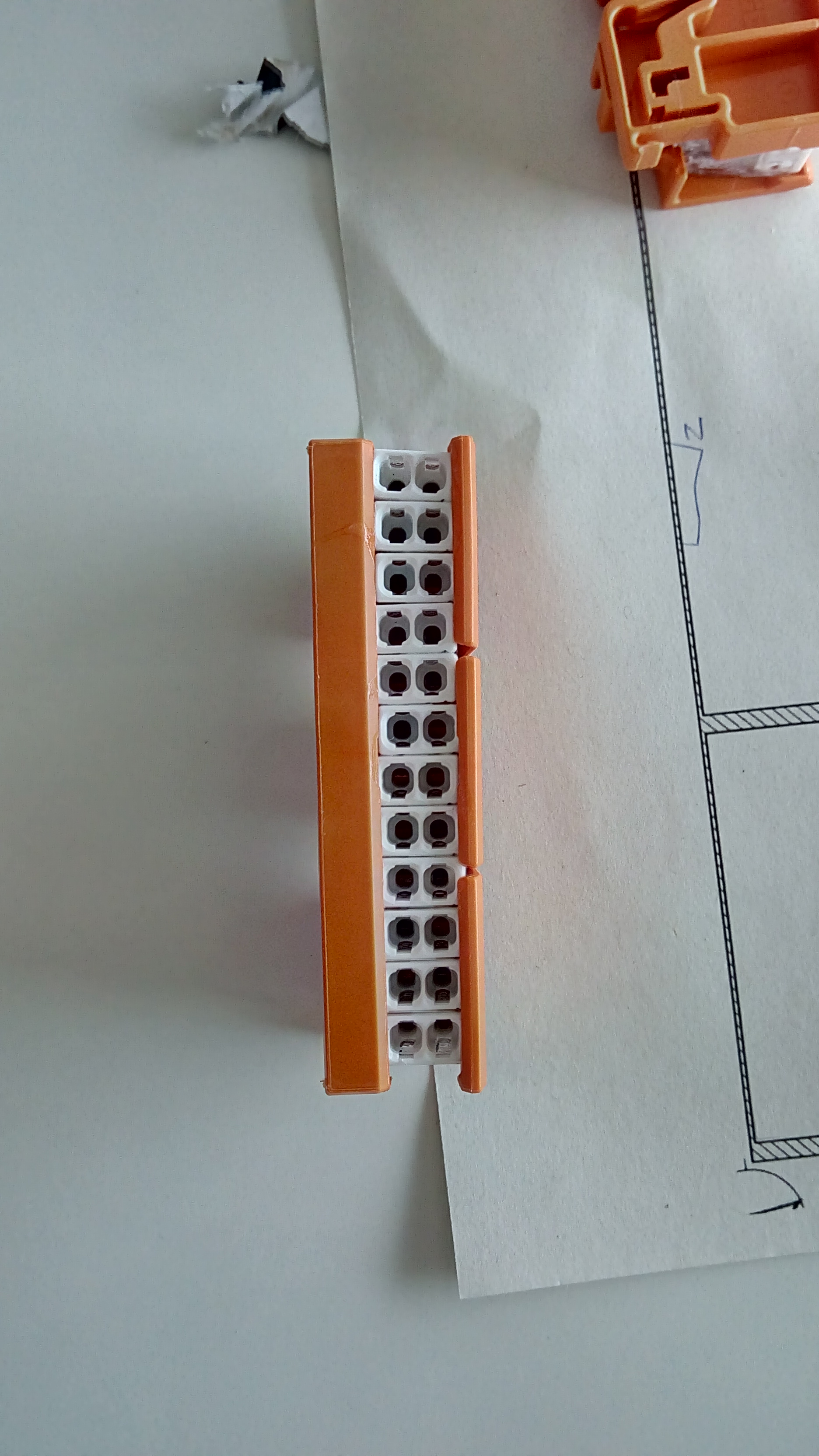

Takze resume - tie wago idu dat na storc, lepsie je ale podporit ich sekundovym lepidlom.

Nakoniec som sa ale na to vysral, pretoze naohybat do toho 2.5mm cyky bol total porod, cele to bolo strasne napnute (keby svorky neboli prilepene, asi by z toho vyskakali) a celkovo usetreneho miesta vdaka nutnosti ohybania kablov a ich vedenia zozadu dopredu bolo asi 30% voci rsa-ckam.

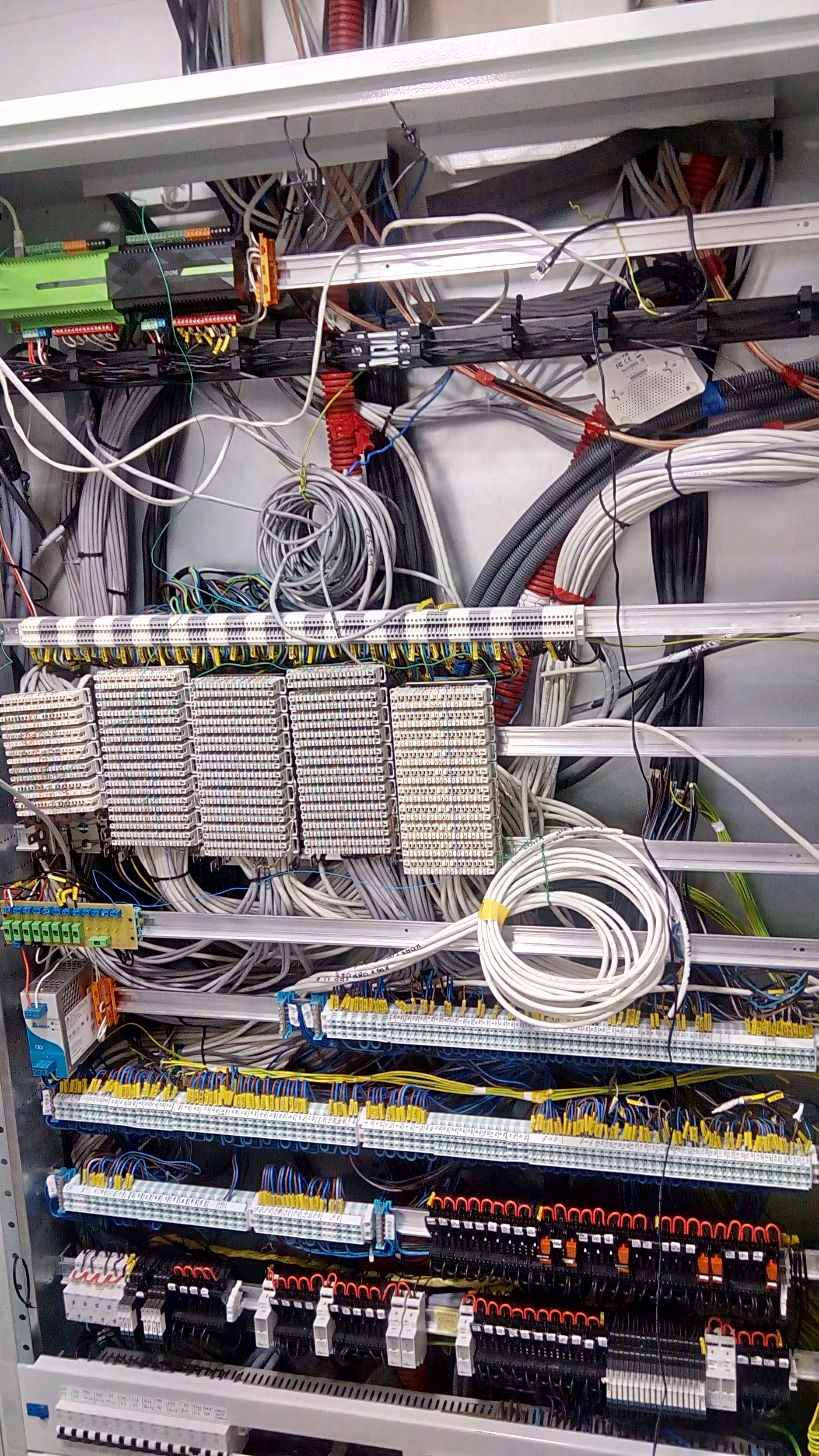

Takze som vo finale normalne na din listu nacvakal rsa 2.5 (bielo seda rada nad krone) a skoro celu ju tym zapratal :(. Ale som asi spokojny.

msk: nebylo kvuli pristupu ke svorkam lepsi dat ty krone horizontalne? Nebo usetrilo se az tak mista?

msk: hele co to máš pod těma krone svorkama vlevo?

Na PCB desce?

@radek: Ja to tipuju na ten jeho plosnak s relatkama na kterych pracoval.

Krone by nalezato nevysli aj tak na 1 listu a celkovo su pre mna novinka, tak bojujem. To pcb je homemade poistkovy blok- mam tam 8x500 mA poistiek na relatka (aby som neupalil drat pri skrate, pripadne neodpraskol 2803) plus par vratnych poistiek 250 mA na napajanie utp-ciek co idu do tlacitok *1

*1 - pocas osadzovania krone sme nedopatrenim otestovali, ze jedna zila utp-cka asi fakt neprenesie 220V a cca nekonecno A, tak ma napadlo, ze by nemusela uniest ani 24V 5A (co je moj zdroj). Tak som tam dal vratne poistky.

Inak ma napadlo - ako pracujete a tlacitkovymi utp-ckami v zivom dome? Najprv tlacitko, potom krone? Ja sa totiz bojim rizika, je pri strihani dratu v krabicke kliestami na 100% spojim +24 V a +5V pripadne 1wire a pruser je doma.

To dost pravdepodobne opravdu zkratujes. Me se to povedlo hned u 1. kabelu. Proto pri strihani kabelu mam vypnuty zdroje a pak je zase zapnu.

Ty pojistky na tlacitka nejsou spatnej napad - asi taky doplnim.

Hm, takze v poistkovom bloku rev.2 pridam nejaky mikrospinac a odpojenie napajania utp.

@msk

jaké používáš vratné pojistky? Je to dobrý nápad, také zavedu 🙂 Díky.

Jj, rozhodne odpojovat zdroj. Neni to jen o strihani, ale treba jen blbe protahovani uz ustrihlych kabelu mezi krabickama a zavadeni o vodivy ramecek. Uz mi takhle blesky (24V) jednou take litaly. Od te doby vypinam.
