Ak su tie rolety v jednej miesnosti a maju rovnaku vysku, nevidim problem to spojit a ovladat spolu.
Ahoj, díky moc za rady, nakonec jsem se k tomu dostal až teď.
Našel jsem ještě toto řešení: https://navody.arduino-shop.cz/technikuv-blog/zmena-smeru-otaceni-dc-motoru.html
Relé jsem si zapojil. a vypadá to, že to funguje tak jak má. V podstatě jsou do relé 2 vstupy, které se řídí následující tabulkou.
IN1 (relé 1) | IN2 (relé 2) | Popis výsledného stavu |
1 | 1 | rolety jedou dolů |
1 | 0 | oba kontakty motoru jsou připojeny k zápornému pólu zdroje, rolety stojí |
0 | 1 | oba kontakty motoru jsou připojeny ke kladnému pólu zdroje, rolety stojí |
0 | 0 | rolety jedou nahoru |
Teď k tomu ještě potřebuji napsat program do Loxone.
Asi nebude problém nastavit, že při požadavku na jízdu dolů se sepne v loxone IN1 a IN2, a při jízdě nahoru se vše rozepne.
Dokážu ale v Loxone nějak nastavit, aby bylo možné rolety zastavit třeba v půlce? Tzn. ideálně třeba po dvojkliku nebo opakovaném kliku se zapne pouze IN1?
Byl by mi prosím někdy ochotný s tím programem poradit?
Děkuji moc.
@xslide Jestli chceš použít analogové výstupy, tak pak asi jo, pokud relátka, tak bych volil zapojení, které jsem posílal, protože v klidu budou relé vypnutá. V tebou popisovaném řešení bys musel mít trvale jedno pod napěím a to mi přijde zbytečné.
Na zapojení není co vymýšlet. Blok pro žaluzie má výstup pro směr nahoru a směr dolů, takže maximálně znegovat jeden výstup, aby to v klidu bylo jak potřebuješ.
Celkom nechapem naco si si to takto skomplikoval.
Ked si pouzil dve rele zapoj to ako ti dal Petr schemu a mas to vyriesene. Podla mna ti staci prehodit len dva kontakty na jednom rele.
V loxone bude kazde rele jeden vystup.
Fakt sa neda vymyslet nic jednoduchsie.
Pánové děkuji, já jsem v tomto úplnej začátečník, silnoproud mi problém nedělá, ale toto 😀 Jak nemám schéma, kde je popsanej každej drátek, tak s tím trošku bojuju.
Každopádně jestli to chápu správně, tak mohu použít relé co mám, a jen ho přepojím podle Petrova schématu? Tak já si s tím zkusím zítra pohrát a snad se mi to povede.
Moc děkuji za vaši trpělivost! 🙂
Ano.
Daj preistotu foto rele ake mas, alebo aspom typ.

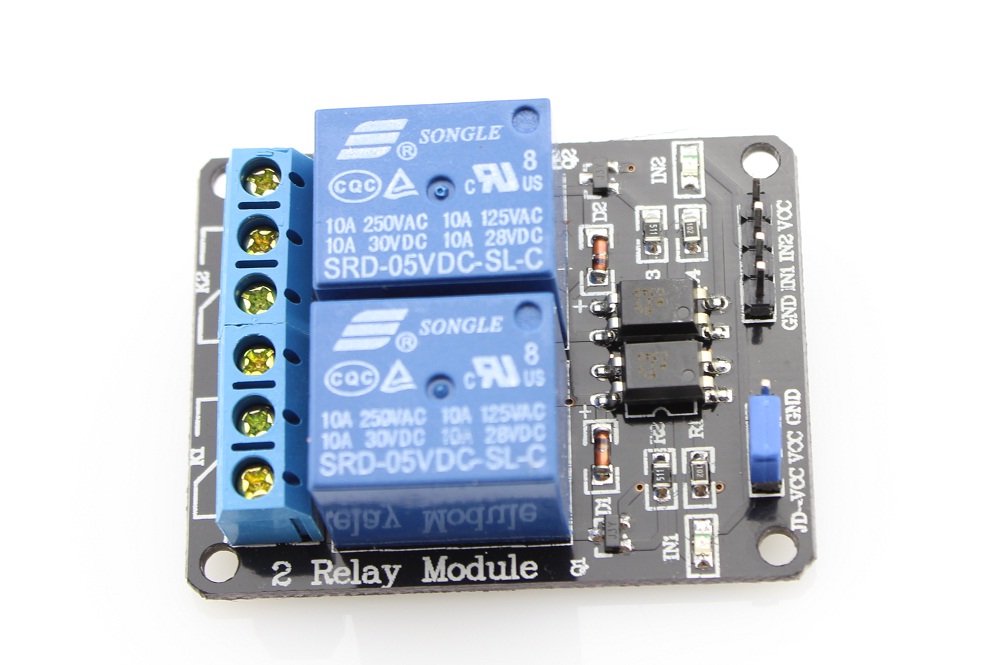

Mám toto relé:
@xslide Problém může být, že relé jsou na 5V u motoru jsi to myslím nepsal. Pak už to máš jednoduché. Popis si dej vedle obrázku (šroubové svorky)
1: +
2: -
3: motor
4: +
5: -
6: motor
Pro napájení musíš mít 5V na VCC (tedy odhaduju podle relé)
Když sepneš horní relé (IN2), tak se motor bude točit jedním směrem, když sepneš druhé (IN1), tak opačným. Na IN1 a IN2 bych dal analogový výstup a maximálně 5V. Nebo tam přivedeš 5V přes relé v Loxone.
Super, moc děkuji. Relé je na 5V a motor na 24V, ale to vyřeším buď dalším trafem nebo nějakým regulátorem. Zítra to zkusím zapojit 🙂
Analogové výstupy v systému žádné nemám, takže to dám klasicky na relé.
Moc děkuju!
@_petr_ Pozor , poznas ten modul? Tie znacky su tam dost mylne. Nemas to spravne to zapojenie ako si to napisal.
Ak to ma zapojene podla toho obrazku v linku co dal vyzsie, staci na jednom rele prehodit + a - a bude to fungovat ako potrebuje.
Mam ten modul doma, ked pridem domov tak ho pozrem.
@smotek7 Máš pravdu, unáhlil jsem se. Uprostřed je společný kontakt, dole NC a nahoře NO. Takže jak píšeš, u jednoho relé prohodit červený a černý drát. Pak by to bylo například
1: + červený
2: motor
3: - černý
4: + červený
5: motor
6: - černý
Díky za korekci. To by asi lítaly jiskry nebo pojistky. Radši mu to ještě prosím zkontroluj podle modulu co máš.
Takto to je spravne.
