Ahoj,
koupil jsem si interiérové rolety ale moc si nevím rady, jak to ovládat přes Loxone aby mi to nevzalo spoustu výstupů.

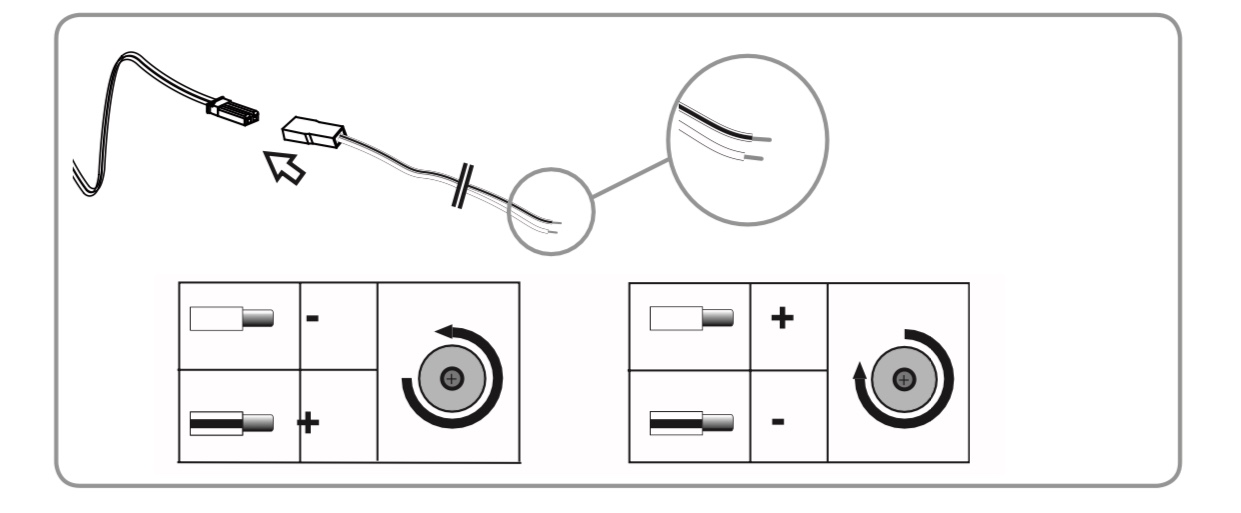

Roleta je bohužel řešena celkem blbě tak, že má jen 2 ovládací žíly a podle polarity jede buď nahoru, nebo dolů (viz. foto).
Nemáte prosím někdo zkušenosti jak takovou zapojit do Loxone?
Děkuji moc
stačí ti jeden výstup a externí relátko - dva přepínací kontakty na změnu polarity. Samozřejmě musí mít koncáky, které při dojezdu odpojí napájení.
Díky, poslal by si mi prosím tip na konkrétní relé? Roleta má nastavitelné koncové polohy, takže s tím snad problém nebude.
vyber si podle napětí čím to budeš ovládat z Loxone jen musí mít dva páry přepínacích kontaktů a třeba montáž na DIN lištu s LED indikací kdy je pod napětím .. záleží kam to relé chceš dávat a jak napájet motor v roletě
Napájení je 24V DC, relé bych dal na DIN lištu a z něho už by šel kabel rovnou do rolety. Mohl by jsi mi prosím poslat nějaký konkrétní odkaz (třeba do SZ)? Moc mi to pomůže. Snažím se něco najít ale je strašně moc typů.
Díky
sorry už je to nějaká doba na GME Brno na 230V FNDER 55.34.8.230.0040 a patice FINDER 94.74 doufám že je to správně zkontroluji si to dej 24V cívku

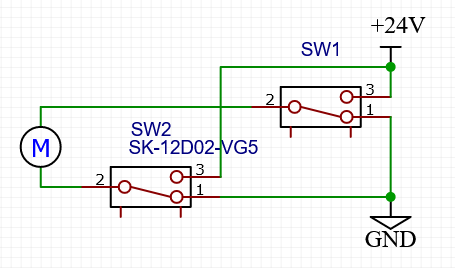

Ja by som zvazil pouzit 2 rele. Je to sice vystup navyse, ale mozes dat do medzipolohy.
S jednym rele to ide ale roleta ma len dve polohy hore a dole. V jednej polohe stale rele pod prudom.
Staci rele s prudom radovo do 6A a sirka cca 6mm, jeden prepinaci kontakt.
Vyberal by som s tohoto, alebo nieco noname cca za 3€.
Padnou na to dva výstupy a dvě relé. Bohužel Loxone nikde nemá přepínací relé.
Pak by se určitě dalo vymyslet ovládání jedním výstupem a jeden výstup ušetřit. Buď elektronikou nebo použít bistabilní relé. Fungovalo by to podobně jako třeba vrata, ale to už není moc pohodlné na ovládání.
Díky, to vypadá dobře. Lepší to bude na ty 2 výstupy, ať se to dá zastavit i třeba v polovině.
Díval jsem se na ty uvedené relátka, ale nikde v ČR mi to Google nenašel. Potřeboval bych je sehnat co nejdříve.
Nevíš, jestli to jde koupit v ČR? Případně jakým jiným to nahradit?
Moc děkuji!
A ktore hladas? v GME TME SOS urcite nieco najdes.
Kolik jich potřebuješ? Mám tu pár beden plných relé Finder.
Mám dvě rolety, ale vzhledem k tomu, že už mám poslední 2 volné výstupy, tak bych je ovládal společně, tzn. potřebuji 2 relé.
Díky
Odkud jsi?
Použít jedno relé je možná dobrý nápad z pohledu ušetření místa a nákladů, ale z pohledu automatizace totální kravina. Vyhnout se takovému řešení obloukem.
Jestli máš volné nějaké analogové výstupy, tak místo relé by se dal použít H-můstek. Vybrat je potřeba podle příkonu motorků, ale příklad je třeba tady
