Nějak jsem ti to nestudoval, ale nestačil by blok Sekvencer ze sekce Logika ? A před něj blok Zdroj impulzů ze sekce Čas 😉

@msk : co to máš za stykače? To je docela hodně 1A na cívce ne?

Já používám OEZ relé MIG :  http://www.oez.cz/uploads/oez/files/ks/5129-z01-14_cz_sk.pdf

Popravdě jsem se nikde nedočetl jaký proud protéká cívkou při změně stavu, předpokládám ale proud v řádu ms.

Ke stykači jsem doobjednal pomocný kontakt, pomocí kterého detekuji jeho stav. Pro zamezení náhodného přepínání jsem si v loxplanu vytvořil zpožděný impuls, který přivádím na blok AND, který porovnávám se spouštěcím impulsem (plus ještě porovnávám s aktutální polohou relé). Zjednodušeně pokud chci změnit stav relé, bude to vždycky trvat alespoň 5 vteřin. To je z toho důvodu aby nedocházelo k cyklování.

Tento stykač mám ale jen jeden (32A) a používám jej na funkci C-OFF (centrální vypínání).

V praxi to pak vypadá tak, že při odchodu z domu zakóduji alarm a jakmile se zastřeží poslední podsystém, v mém případě horní patro domu, vyšle se impuls na vypnutí relé C-OFF. Tento impuls přivedu do bloku AND a na druhý vstup přivedu ten samý impuls ale zpožděný o 5 vteřin a zároveň se zjišťuje jestli relé není náhodou už vypnuté. Pokud jsou všechny podmínky spojené - relé se vypne. Totéž platí při příchodu domů a odkódování.

@koldo - mam ten isty, odkukal som to z Tvojho blogu. Resp. mam 5 jednofazovych a 3 trojfazove. Daj si na neho multimeter a cum na ten hukot 😀 Ten 1 A tam tecie cely cas ako tu cievku napajas. Akurat to mam bez pomocnych kontaktov - pouzil som volny par priamo na stykaci.

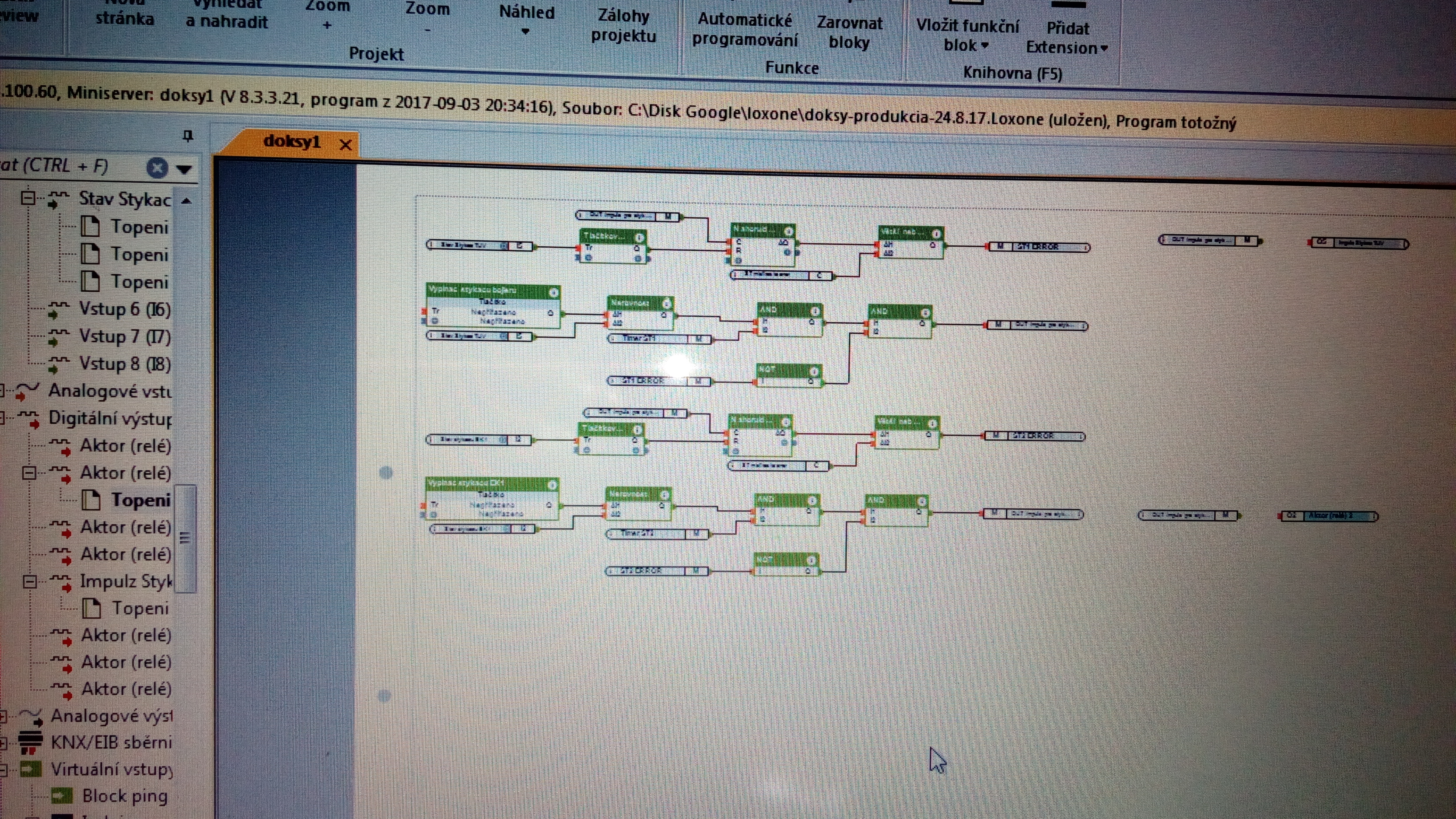

@sed - ano, presne tak to mam, akurat to nie je vidiet na screenshote. Na jednej stranke generujem impulzy, na druhej porovnavam ANDom pozadovany a aktualny stav a na zaklade toho ten impulz dalej pustim alebo nepustim. Pruser ale nastane v momente, ked mi napr. vypadne konektor so spatnou vazbou od tych stykacov - vtedy to bude pulzovat donekonecna. Preto je ta logika este vylepsena o pocitadlo, ktore pocita, kolko krat sa to preplo bez zmeny spatnej vazby a v pripade prekrocenia urciteho poctu pokusov sa cely obvod zablokuje.

Takze podla mna mam len niekolko moznosti:

- nechat to takto zlozite

- nenechat bezat sekvencer nonstop, ale nechat ho prebehnut celu sekvenciu len pri zmene pozadovaneho stavu ktorehokolvek stykacu - usetrim kontrolu spatnej vazby

- dat silnejsiu poistku a pre kazdy stykac zvolit rozny delay pre impulz (tu to nebude ale 100%, skor take good enough)

- vyhadzat z tade tie stykace a nahradit ich rele (aj tak spinam len 10-12A)

EDIT: este dodam k comu tie stykace mam. Prvych 5 jednofazovych su tepelne cerpadlo, 3 fazy elektrokotlu a bojler. Prve 4 maju tu vlastnost, ze musia padnut relativne okamzite pri poruche obehoveho cerpadla, cize impulz na ich vypnutie vyrazi v jeden moment a idealne by mali popadat do 1 max 2 sekund. Bojler je nepodstatny, ten sere pes. Dalsie 3 su trojfazove a je to presne take to C-OFF, akurat natretiu - mam 3 okruhy - "0h" odpada okamzite pri odchode z domu. "3h" po 3 hodinach po odchode. A potom je tam jeden trvale zopnuty a jeho vypnutie loxonom je len take "nice to have" a vlastne ani neviem ci to niekedy vobec pouzijem.

Rozhodnute, uz som si objednal elektrikara a stykace na elektrokotol vymenim za rele. Zostanu len centralne, bojler a tepelne cerpadlo.

Resume - vymenene za rele, spokojnost, zjednodusenie schemy o 90%, totalna blbuvzdornost.

Proč hele odepínáš TČ při výpadku oběhového čerpadla? Pokud je to jen cirkula teplé vody po době, tak kvůli tomu bych nevypínal celé TČ.

A na co používáš u TČ 5 povelových signálů? Já jsem zatím ovládání TČ nedělal vůbec, žije si svým životem.

Je to ochrana pred roztrhnutim vymenniku a naslednej totalnej destrukcie celeho systemu.

Ja nemam komercne tc, mam kondenzacnu jednotku z klimatizacie napojenu na vymennik do vody ( presnejsie budem to mat v stredu 🙂 zatial nebol cas to zapojit ). Jednotka totiz pri odmrazovani vlastne chladi a pokial by nebezala obehovka, voda zmrzne a dalej to uz poznas. Takze tam mam cidlo prietoku a pokial nie je prietok musim okamzite natvrdo zhodit tc z napajania. No a 3 faze elektrokotka je bivalencia a zaloha pre pripad poruchy. Zatial bezim ciste na bivalenciu - uz prakticky od nastahovania ten barak potrebuje denne tych 6-10kWh tepla pre nejaky ten komfort. Piaty stykac bola patrona bojleru.
