Zdravím, potřeboval bych poradit.
Potřeboval bych navést, jak vyřešit spínání oběhového čerpadla pro TUV. Mám to zatím vyřešené pomocí pohyblivých čidel. Všechna čidla v domě mám připojené k osvětlení atd a také je využívám ke spínaní oběhového čerpadla. Když některé čidlo zaznamená pohyb v domě sepne čerpadlo na určitou dobu. Problém je, že čerpadlo jede tímto zapojením takřka pořád. Potřeboval bych poradit jak v loxonu nastavit, aby např při prvním zaznamenání pohybu seplo čerpadlo, to jelo např. 5min a potom ignorovalo pohybové senzory např. na 1 hodinu a poté zase při pohybu seplo. Snad je to srozumitelné.
Děkuji
Neni to zbytecne, ridit TUV pohybovym cidlem? Nez se obehovka rozjede a zacne se dum natapet, tak je dotycny uz davno pryc, nebo je dalsi den (predpokladam, ze obehove proto, ze je to vytapeni v podlaze).
Obehovka ma vetsinou takovou setrvacnost, ze se radeji vyplati ji honit porad na nizsi vykon, nez ji nejak narazove zapniat a vypinat.
Vim, ze to neodpovida na tvuj dotaz, ale spis na zamyslenou, jestli topeni neudelat jinak (za sebe jsem mel taky vymysleno, ze budu kazdy ventil ovladt zvlast, budu to regulovat kdo vi jak. A nakonec jsem zjistil, ze v pasivnim baraku je to uplne sumak. 24h nez se zmena vubec projevi a je uplne jedno kde topim, protoze se teplo distribuuje diky VPC rovnomerne pres cely dum).
Ne ne špatně jsem se asi vyjádřil. Oběhové čerpadlo co jsem popsal využívám na cirkulaci teplé vodě k bateriím (Abych nemusel čekat, než doteče teplá voda z bojleru při puštění vody z kohoutku) a na to bohatě stačí aby čerpadlo jelo cca 20s. Dá se to řešit i časovačem, ale potom jede zbytečně, když není nikdo doma.
Chapu, tam to dava smysl.
K tomu casovaci samotnemu ti asi neporadim, sam jsem resil podobny problem (a zatim nedoresil), jak si pamatovat treba 30min zpetne starou hodnotu a prubezne ji aktualizovat (abych mohl porovnat vlhkost v koupelne pred 30min a aktulani a pokud se vyrazne zvedla = sprchovalo se, tak sepnout na 15min topny zebrik).
A z toho co jsem zatim hledal, tak to proste nejde. A tvuj problem s casem je hodne podobny. Zatim podobne veci resim pres NodeRED, kam si privedu vstupy, napisu si celou logiku pomoci JS a pak zase vystupy hodim do Loxonu.
Takze se postupne z Loxonu stava jen konfigurator UI/Tlacitek a logiku presouvam bokem, jelikoz v Loxonu delat cokoli slozitejsiho je porod. Nevyhoda ale je, ze pak jsou nektere casti domu zavisle na externim systemu. Takze tam zatim davam non-critical veci.
K tomu tvemu, napada mne, ze by to slo udelat tak, ze prvni impulz z PIR sepne jak obehovku, tak zaroven ulozi do pameti "1", coz pres NOT a AND pripojis zpatky na sepnuti obehovky. Do toho jeste spustis casovac na tu hodinu. Ten, kdyz se po 1h sepne, nastavi do pameti 0, takze zacne zase fungovat spinani objehovky PIRkem
Zjednodusene nejak takto (ale neni tam ten NOT a pamet na vypnuti):
Já to řeším takto:
1). když není nikdo doma = dům je zastřežený a čerpadlo tudíž nejede.
2). když jsme doma čerpadlo se spouští jen některými PIR senzory.
3). když spím, dům je přepnutý do nočního režimu, zastřežený je plášť domu a čerpadlo nejede.
Dál to neřeš. Doma máš určitě daleko větší žrouty energie než oběhovku TUV.
🙂
Já to budu mít stejně jako kolda, akorát u bodu č.2 se bude čerpadlo spínat na dobu např 30s každých 20 minut, pokud bude dům odemčený.
Bod 1 a bod 3 jsou zbytečné v mém nastavení. Pokud není pohyb v domě tak se čerpadlo nespustí. Vyzkouším to nastavení podle L.
Je mě jasné, že toto čerpadlo žere celkem prd, ale zbytečně ochlazuje tento oběh vodu v nádrži a ta se musí častěji dohřívat, proto bych to chtěl nějak optimalizovat.
Řídit to pomocí časovače, jak navrhuje Bery mě přijde zbytečné. To bych rovnou na aliexpress mohl zakoupit nějaký levný manuální časovač do zásuvky za cca 3$ a neřešit to přes loxone.

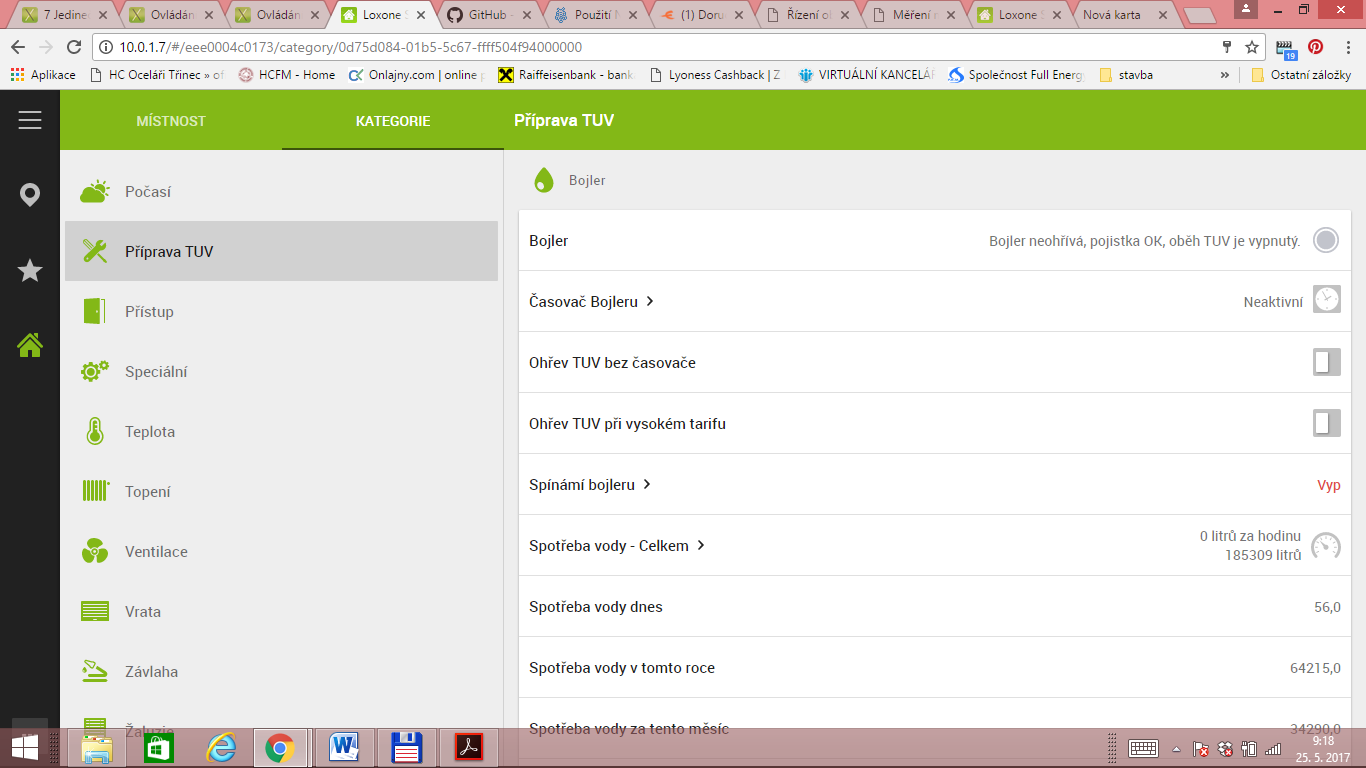

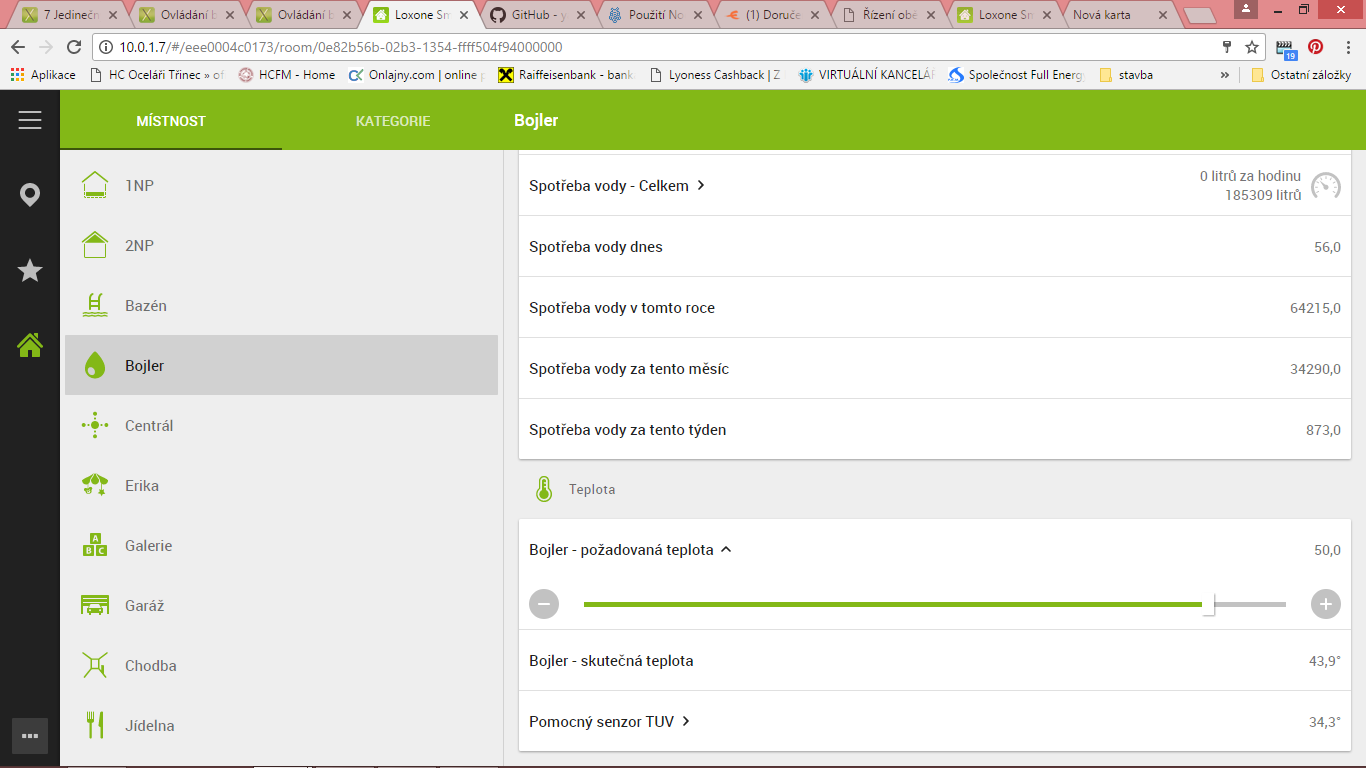

Časovač používám pouze na spínání bojleru. Je zbytečné aby bojler ohříval, když nejsem doma. Takže TUV ohřívám ráno před odchodem do práce a odpoledne když se vracím. Nastavuji požadovanou teplotu, možnost ohřevu při vysokém tarifu nebo možnost vyřadit časovač.

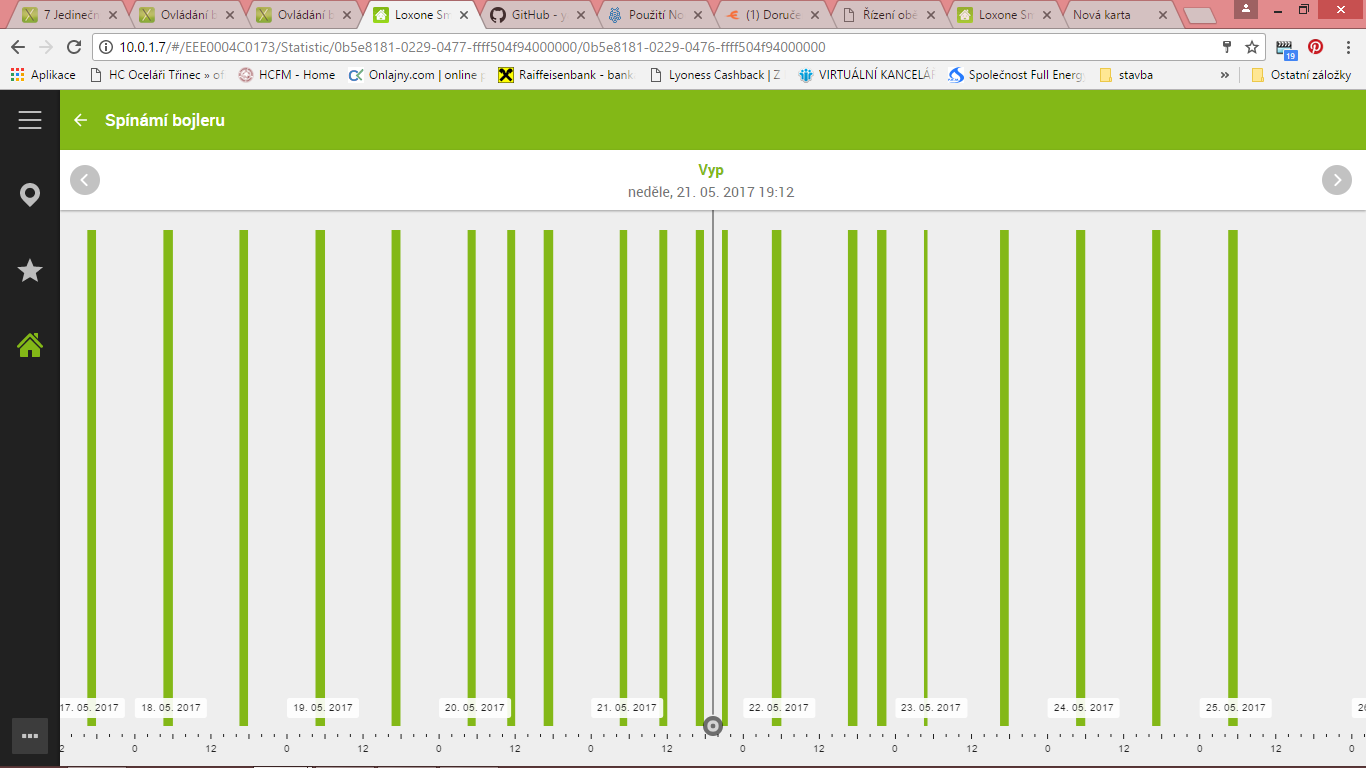

Položka "spínání bojleru" mi slouží pro statistiku spínání, abych viděl jak často a kdy se ohřívá voda. Podle tohoto grafu jsem zavedl spínání v ranních a večerních hodinách.
vid.
Treba ale davat bacha, aby tam ta voda dlho nestala (existuje urcite riziko legionely), takze to aspon 1-2x denne otocit.
Děkuji MSK jede to přesně podle mých představ
Caute,
riesim podobny problem. Zcheva ako ste nakoniec doriesili pls. ?
Laboroval jsem s tím a došel jsem k tomuto nastavení:
Cirkulace běží mezi 5-22 hod. Vypíná se, když nikdo není doma nebo když se spí a dům je v nočním režimu. V praxi to tedy běží 5 až cca. 8, pak 17 až 22.h. Pokud zůstanu doma, běží celý den.
Pokusy s tím, že budu čerpadlo spínat na pár minut každou hodinu nebo půlhodinu jsem vzdal, protože ta voda v trubkách rychle vychladne a spínání nemá efekt.
ja to resim 2mi monoflopy a je to jeden vzajeme blokuje druheho
jak se sem sakra vkladaji obrazky 🙂
Já to mám zase takhle (ještě to bude chtít ale doladit)
- Pulse generator mám na TH 300, TL 1500. Tohle je to, co asi bude potřeba doladit každému na míru. Osobně ale spíš přejdu na porovnání teplot na výstupu a na návratu TUV
- TUV spodní čidlo vs... je čidlo ukazující teplotu vody v zásobníku. Porovávám ji s konstantou (53), pokud je vyšší, znamená to, že se spustila termická desinfekce a tak uvedu oběh do provozu, aby se vše propláchlo (stejně tam bohužel zůstanou chladnější "apendixy" k bateriím)
Přítomnost v domě lze zrealizovat např. takto:
- T mám 3600
- Pohyb v domě (memory flag) je OR pohybových čidel
- Alarm - Dům zastřežen (memory flag) je zřejmý
