Relátka na DIN lištu

Page 15 / 15 Prev
  RSS

blaf
 blaf
(@blaf)
Estimable Member
Joined:10 months  ago
Posts: 114
28/01/2019 10:50 pm
Posted by: msk

@skindr

inrush na svetla su tie 165A z prvej stranky. Tie 6mm na zaluzie su @radek (tm) Weidmuller 1122770000. Na odporovu zataz (bojler, tc, ...) pouzijem Elko VS116K.



@msk Ta úzká relátka Weidmuller jsou v jednom kuse s paticí nebo se dají vyměnit?

This post was modified 3 weeks  ago by blaf

ReplyQuote
Dáda
(@vary)
Honorable Member Moderator
Joined:2 years  ago
Posts: 567
29/01/2019 6:40 am

daji se vymenit,  jen maji malej max proud


ReplyQuote
blaf
 blaf
(@blaf)
Estimable Member
Joined:10 months  ago
Posts: 114
29/01/2019 7:35 am

Jj, o tom proudu vím. Mám to na žaluzie a infrapanely (vykony 300 a 500 W), kde by to mělo stačit.

Kde se dá to relé samostatně koupit? Nenašel jsem to 🙁


ReplyQuote
vita_k
(@vita_k)
New Member
Joined:2 weeks  ago
Posts: 2

ReplyQuote
radimp
(@radimp)
New Member
Joined:1 week  ago
Posts: 2
08/02/2019 3:02 pm

Včera mi MRA23D2 přišly z Ali, vypadají docela slušně, chci je použít na žaluzie na 0-10V výstupy, budu zkoušet o víkendu., dám vědět.

Nevím, zda nebudu muset na výstup dát odpor, somfy motory mají elektronický doraz a stačí i malý proud v rozepnutém stavu SSR, aby to detekovaly jako stisknuté tlačítko.

Jinak zdravím zde na fóru, delší dobu jsem jen sledoval 🙂

This post was modified 1 week  ago by radimp

ReplyQuote
radimp
(@radimp)
New Member
Joined:1 week  ago
Posts: 2
09/02/2019 10:32 am

Tak jsem MRA23D2 zkusil, na Somfy J4 WT je problém s proudem SSR ve vypnutém stavu, bez odporu na výstupu proti zemi elektronická ochrana motor zablokuje.

@David ty u těch motorů na žaluzie nemáš problém se SSR proudem v rozepnutém stavu? Nevím jak elegantně vyřešit ty odpory v rozvaděči.

Relé je dost vysoké - cca 80mm na výšku a z tvrdého plastu, takže si myslím, že nacvaknout na DIN půjde jen jednou, pak to praskne. Ale za ty peníze..


ReplyQuote
budulinek
(@budulinek)
Eminent Member
Joined:2 years  ago
Posts: 43
09/02/2019 11:38 am

Jaká je vlastně v tomto případě výhoda SSR? Pokud chceš levné relé tak můžeš vzít třeba

https://www.aliexpress.com/item/HF41F-5-ZS-12-ZS-24-ZS-And-the-base-6A-5V-12V-24V-Rela-DIP/32870372851.html




ReplyQuote
Bery
 Bery
(@bery)
Estimable Member
Joined:2 years  ago
Posts: 183
09/02/2019 12:41 pm

U SSR se neoprskaj/neslepí kontakty. Takže jsou vhodné na časté spínání. Doma např indukční/kapacitní zátěže (Zdroje pro LED, motory v žaluziích)


ReplyQuote
blaf
 blaf
(@blaf)
Estimable Member
Joined:10 months  ago
Posts: 114
09/02/2019 9:56 pm

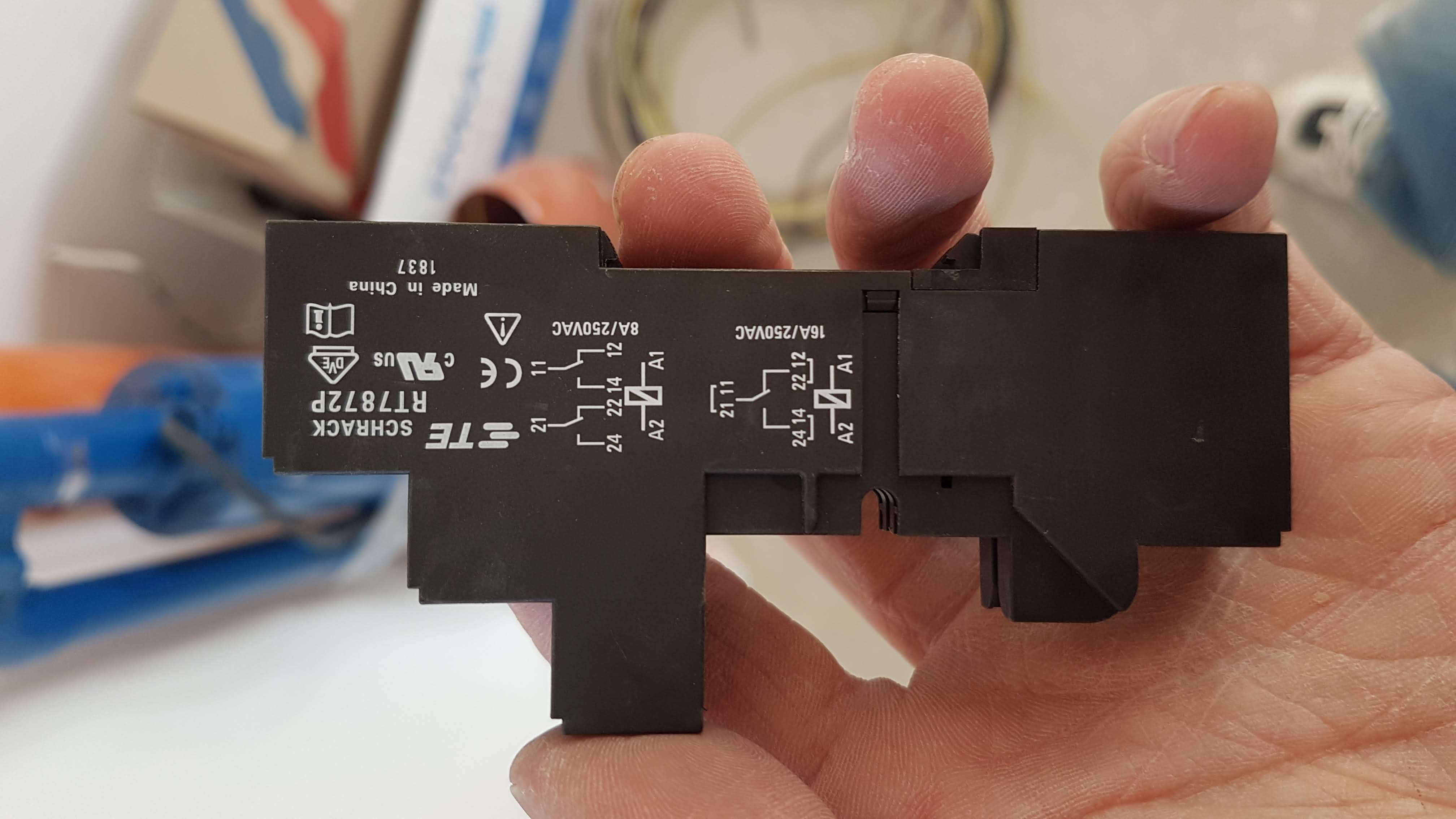

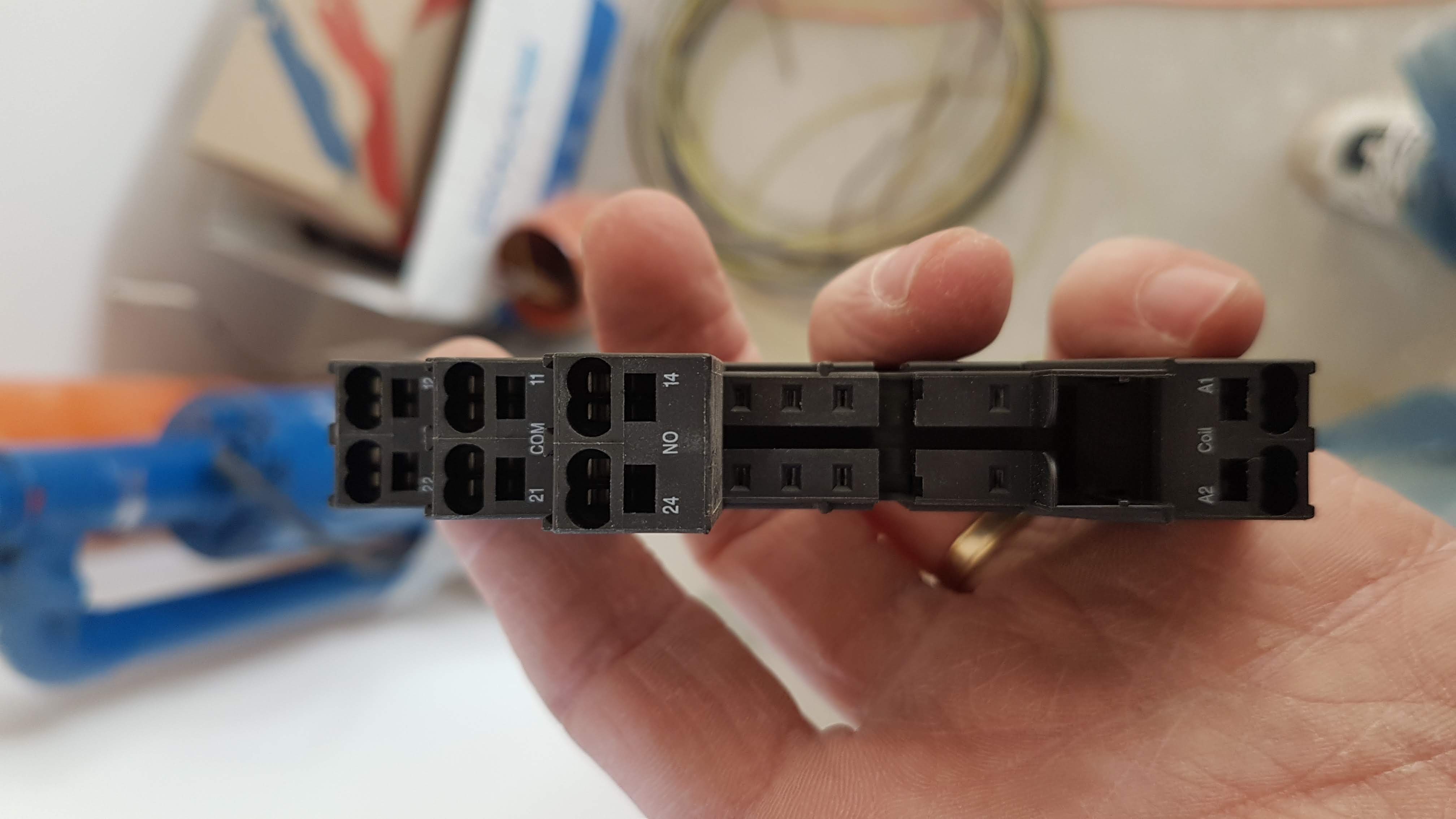

Mám tyhle patice https://www.tme.eu/cz/details/rt7872p/elektromagneticka-rele-prislusenstvi/te-connectivity/1860200-1/ a jelikož mám silovinu pod relátky, tak mě napadlo, že by bylo vhodnější je otočit, tak aby byly 24V kontaky nahoře. Je to možné? Nemá to vliv na funkci?


ReplyQuote
chucky
(@chucky)
Active Member
Joined:1 year  ago
Posts: 17
10/02/2019 11:31 am

Otázka zní je opravdu nutné žaluzie posílat přes další externí relé?? Má někdo praktickou zkušenost že by 5A výstup z loxone umřel?

Vemte to tak, jejich moduly pro AIR jak do krabičky NANO IO, tak přímo k žaluzkám asi v sobě taky nemá jiné než 5A relé

Já provozuji žaluzie přes 4 roky a bez problému ale  teda nejedou v a automatickém režimu tak mi necvakaji každou hodinu...

diky za názor...

This post was modified 5 days  ago by chucky

ReplyQuote
nksh
 nksh
(@nksh)
Reputable Member
Joined:2 years  ago
Posts: 360
10/02/2019 5:06 pm

Ja mam externi rele pro zaluzie zapojene tak, ze nikdy nedojde k situaci kdy se zaroven sepne pojezd nahoru a dolu (u somfy motoru to pak znamena reset dorazu a znovu nastaveni = opruz). Je to mozna zbytecne, ale proc ne. Tolik mista v rozvadeci to zas nezabira.


ReplyQuote
petrik
(@petrik)
Active Member
Joined:3 months  ago
Posts: 7
14/02/2019 10:35 pm

Mám relé G5RL-1-E-HR 24VDC a eletrikář mi říkal, že je potřeba propojit piny. Dle manuálu píšou, že na 16A je třeba propojit oba terminály. Propojujete to mezi sebou?


ReplyQuote
msk
 msk
(@dusanmsk)
Prominent Member Moderator
Joined:2 years  ago
Posts: 874
15/02/2019 10:39 am
High-capacity models (-E) have a structure that connects two terminals from one contact. When designing the circuit, use both terminals. If you use only one terminal, the relay may be unable to satisfy specified performance.


Ked to pisu tak by som to dodrzal.
