Čau pánové,
sem rád že se tohle téma zrovna probírá 🙂
Mám v plánu taky pořídit elektroměr.
Mým cílem je měřit spotřebu na všech 3 fázích, rozloženou v čase.
Potřebuji to proto, abych dokázal za rok měření vyhodnotit spotřebu a podle toho co nejlépe navrhnout FVE.
Proto potřebuji všechny 3 fáze a ještě rozložit na časové ose.
A teď mé dotazy:
Dokáže 3f. elektroměr měřit každou fázi zvlášť?
Dokážete z toho data dostat a vizualizovat za určité časové období?
=> případně dá se to někam uložit a na vizualizaci pak použít PowerBI...?
Nebo je lepší mít 3x 1f. elektroměr na každou fázi zvlášť? (Nezajímá mě souběh fází, protože nemám nic 3fázového)
+ ještě dotaz jestli toto bude fungovat...
https://www.ghvtrading.cz/rozvadecove-pristroje/elektromery/countise3x.html
já to podle popisu nedokážu pochopit (mpořád trochu tápu mezi Modbus, RS485,...)
Díky za info.
@ jirin.sv - Tak to je super. Já se totiž chystám dát na chatu dva tyto ABB, jeden hlavní a druhý pro detekci zapnuté indukční desky pro spínání digestoře. Takže můžu v klidu zapojovat.
Díky.

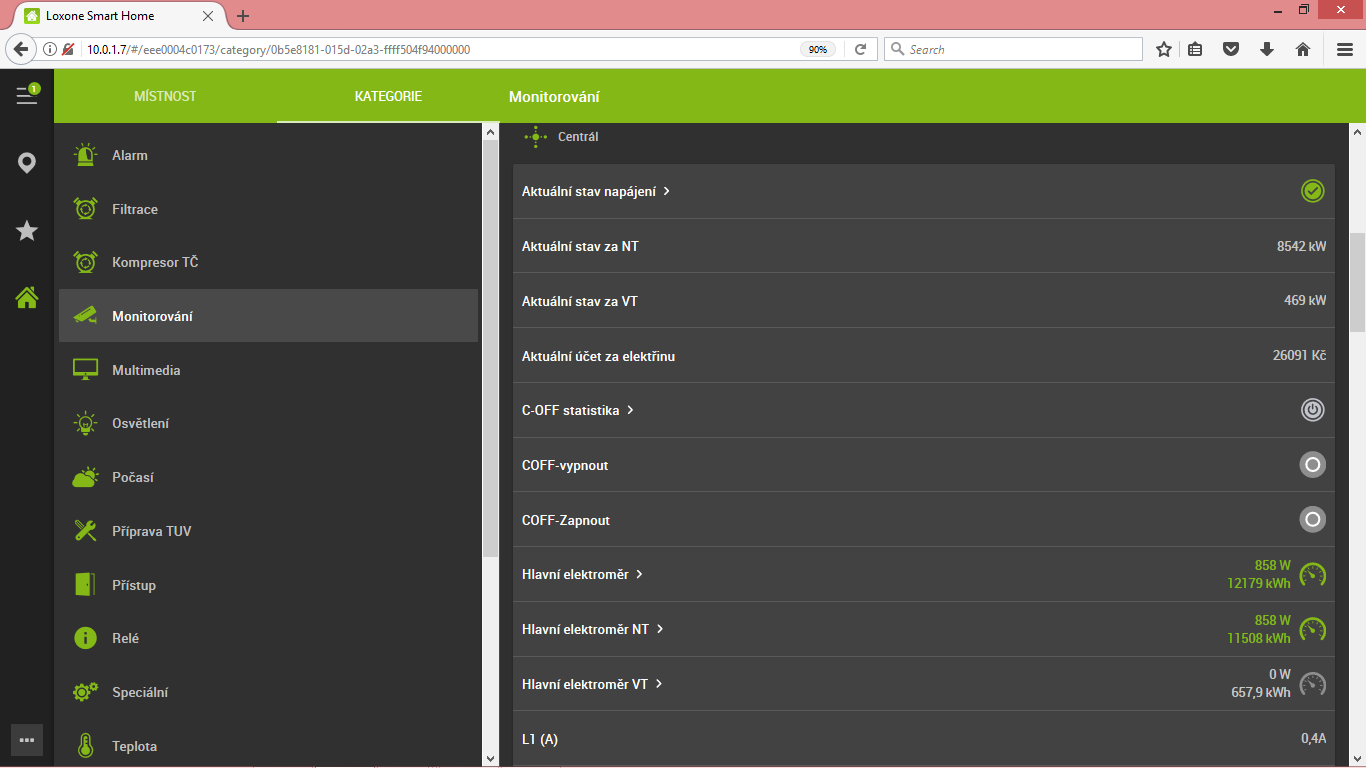

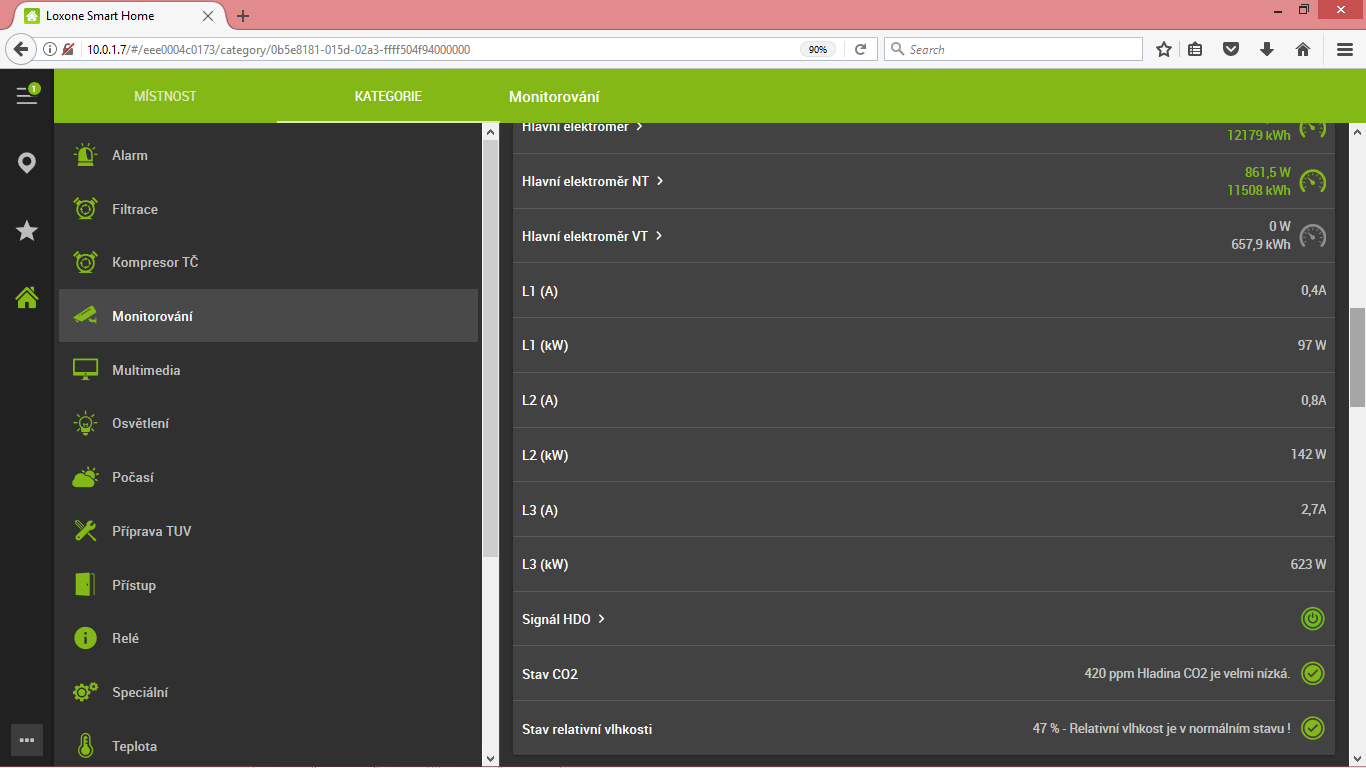

Fungovat to bude. Asi nejjednodušeji co mě napadá, je sledovat všechny 3 fáze a v loxonu si dát statistiku na všechny 3 fáze. Po měřeném období vyexportovat statistiky (ruzně v čase si je zálohuj, kdyby odešla karta...) a v excelu si stim už pohraješ
Jasně že to jde 🙂
Ahoj, tak jsem konečtně ten elektroměr taky rozchodil a už komunikuje přes MODBUS (bez převodníků TCP/IP). ALe vrací mi to nějaké nesmyslné hodnoty. Pravděpodobně mi něco uniká?
Mira> Používáš tu moji šablonu s Loxone Modbus? Pokud ano, tak si odškrtni pořadí registru a mělo by to fungovat správně.
Jestli mas sablonu od jirin.sv + Modbus ext. tak musis odskrnout v loxconfigu pro kazdou hodnotu "poradi registru".
Edit: Jiri byl rychlejsi 😀
Ahoj. Diky borci. Jj mam tu sablonu. Vyzkousim
dikec moc
Mohl bych se ještě jednou zeptat na zapojení? Padlo tu od Dády: "Zapojení drátů je 3-X a 2-Y, třetí netřeba." Jenže Y na straně Modbus extension je GND. Tedy mi stále vychází logicky, že by to mělo být dle fotek Y a Z a zem nepoužít?
Na straně elměru to je jasné, jsou to ty dva vpravo. Provedl jsem nastavení v menu elměru, v Loxone, různé kombinace drátového spojení a nějajk mi to nejde. V elměru nejde nastavit Stopbit, v Loxone mám 1. Nenám na konci RS485 odpor, Nevím, jak to je kritické na krátkou vzdálenost...
Díky za hint, i když to je teda divné fórum bastlířů. Asi budu psát Ondrovi. 🙂
ABB levy - nezapojeno
ABB prostredni - do lox modb pravy
ABB pravy - do lox modb levy
lox modb prostredni - nezapojeno
Pri celnim pohledu na rozvadec. Zitra dam fotky
ABB levy - nezapojeno
ABB prostredni - do lox modb pravy
ABB pravy - do lox modb levy
lox modb prostredni - nezapojeno
Díky Míro, takhle mi to dává smysl. Fotky netřeba. Jen mi to stále nekecá a mělo by... 🙁
Me to taky nechodilo a problem nyl v tom ze jsem musel v menu set / opt nastavit protokol modbus a mozna baud to z hlavy nevim ale pak jsem musel v menu set / rs485 nastavit protokol modbus, baud 19200, modbus adresu (1) a tusim paritu. Pak jsem to ulozil adresu a baud jsem nastavil i v loxone a rozjeli se to.
Pokusil jsem se nějak zkompletovat návod na pulzní i modbus elektroměry. Pokud by to mohl někdo zkontrolovat, že to je OK (mě to podle toho jede) tak by to bylo fajn.
@L pokud bys chtěl, můžu ti dát zdroják a můžeš si to uveřejnit na webu nebo případně to můžeme dát i sem.
Mira> Návod je dobrý, jen prosím dodej poznámku i o USR - TCP232 - 410S. Pro ty, co to používají, je nutné dodat, že pořadí registrů musí zůstat zaškrtnuté – jinak to naopak nefunguje v tomto zapojení. Ideálně tam dej tu moji šablonu i svoji s modbus extension ať si lidé jednoduše vyberou rovnou správný soubor.
