@koldavideo Jakým kabelem to máš tahané k těm vstupům? Pokud Ti jde jen o to, že to máš velkým průřezem, který se nevejte do těch nových svorek na MS2, tak to udělej, jak jsem psal, do vstupů MS2 strčíš nějakej kousek 0,8 mm drátu a ten prosvorkuješ s tím původním přívodem ke vstupům vhodnou svorkou. Jakou, to Ti nepovím, dokud nevím, co tam máš za kabel.
Ono bude asi úplně stačit, když to lanko lehce pocínuji 🙂 Stejně ale tam je hrozně málo místa atd... Udělám a dám foto. 🙂
@froggg tak na tie vstupy jedine FTP alebo loxone dvojlinku.
Blbe je ze tam sa da dostat len jeden drat.
@koldavideo Jestli se tam to lanko vejde, tak by na něj měla přijít dutinka příslušného průměru a bude to svatý. Jestli se tam nevejde, tak ideálně přes svorku nějakou, když není místo, dají se použít různý malý svorky, třeba i ty Micro Push Wire kostky od Wago, ty jsou do 1 mm, jen si myslím, že Wago už v takovým případě uvádí, že všechny díry musí být obsazené stejným průměrem. Optimální je 0,8 mm. A 0,8 mm je i maximum pro ty vstupní svorky MS2. Pro větší průměry bych použil třeba ty PTFIX, který jsem zmiňoval. Konkrétně tohle:
https://www.phoenixcontact.com/online/portal/cz?uri=pxc-oc-itemdetail:pid=1045923
Buď to hodit někam za záda rozvaděče, případně to dát na din lištu vertikálně, zabere to zhruba jeden a půl modulu, jestli si dobře pamatuju. Mají na to speciální držák. Mám ho teď v ruce, je na něm 14 těch svorek z odkazu a celý to má rozměry 60x22x22 mm. To by se mohlo dát i někam schovat, pokud se to nevejde přímo na DIN.
@smotek7 Proto říkám, že do toho strčí 0,8 mm drát*, a jeho druhej konec pak prosvorkuje s těma licnama, co měl původně strčený do MS1.
*dárcem 0,8 mm drátu může být víc kabelů, já používám třeba https://www.tme.eu/cz/details/bitner-tn0004/vicezilove-kabely-nestinene/bitner/tn0004/ nebo https://www.elima.cz/obchod/j-ysty4x2x0_8-seda-sdelovaci-kabel-stineny-seda-p-16291.html
0,8 mm už dobře funguje v těch svorkách a ty kabely stojej relativně málo. Ta jystyna je navíc mechanicky dost odolná díky stínění a igelitu okolo svazku kroucených párů.
@Dada

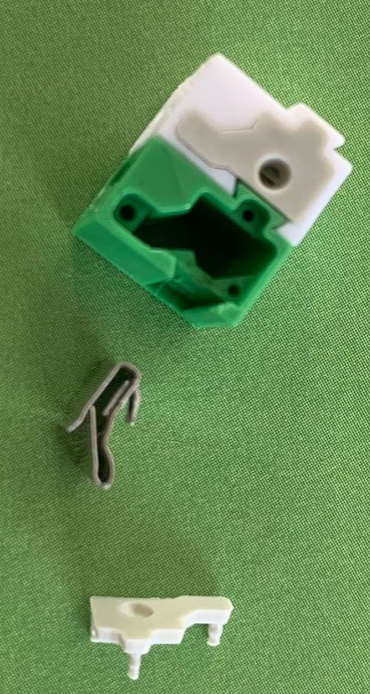

Jak tu svorku rozebereš a vyčistíš?
Mejak mebuzu dostat drat ven..
Kdo tohle vymyslel?
Vymyslel to WAGO
- Ty kostky jdou sundat z ms2?? Asi sem lama
tak hlavne ze opravili vyndavani SD karty a misto toho pridali todle... njn jejich engineering team asi neni z MIT 🙂
Uz to mam..
Kde to pekne blbe..
Uz vidim jak budu potrebovat rychle vymenit MS a nastvu se ze ro nejde dolu
@pavka28 tak ak robis pravidelnu udrzbu MS po 350 motohodinach, ze vyfukavas prach. 😀 🤣 😆 Tak si tam vymen tie stare konentory ako som hore pisal.
Jj diky za foto a radu opravdu pasuji..
Jake je oznaceni/typ tech sroubovych..at si je nekde objednam..
P
@pavka28 to prave neviem, robi to kazdy vyrobca. To na foto som vytiahol s USG prevodnika.
Ale pasuju aj stare loxone, alebo hocico s roztecou 5,08mm.
