Ahoj všem. Kluci, jak máte elegantně vyřešené svorkovnice pro Tree technologii? Aktuálně mám asi 12 Tree komponentů a popravdě, nechce se mi moc dávat drahé PPV8 a klasické propojitelné řadové svorky zaberou docela dost místa v rozvaděči. Máte to někdo třeba na klasických nulových můstcích? Zkoušel jsem, a káblík z UTP tam drží hodně dobře.

Abych to upřesnil, i když mám Tree, raději jsem se rozhodl táhnout každý kabel zvlášť pro možnou budoucí změnu na jiný systém.

Krone svorky

Jej, to mě nenapadlo a přitom to mám v záložkách 🙁 Díky moc!

Ano, krone na všechna utp. Jen je možné, že to budeš muset dát vedle, že se ti to do hlavního rozvaděče nevejde. Zabírájí hodně místa.

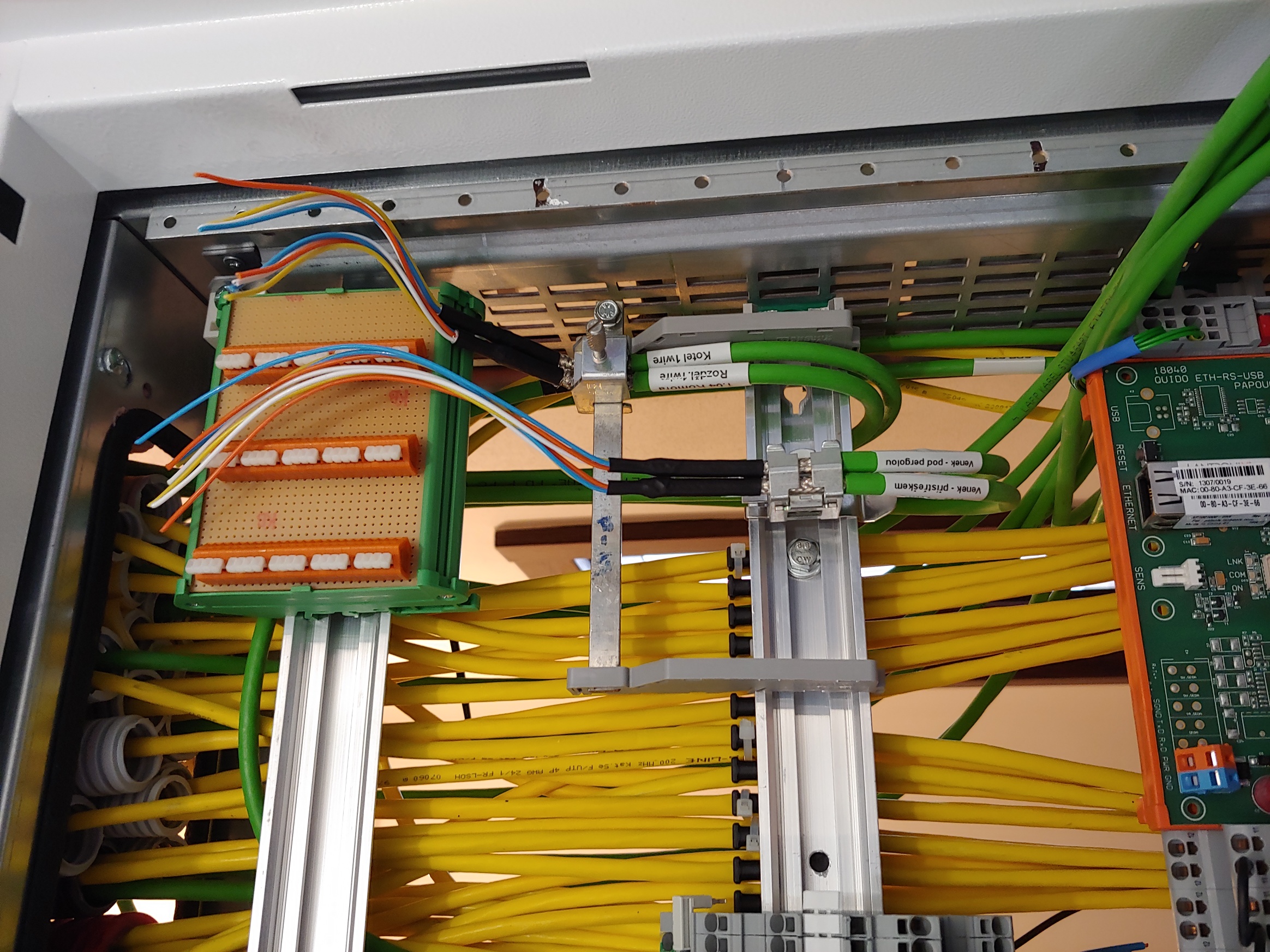

Kdysi jsem to řešil a našel jsem tohle. Na ali se dalo koupit okolo 6 USD, ale nemůžu najít teď žádný odkaz. Já touhle cestou asi nepůjdu, ale mohlo by to být zajímavé pro někoho dalšího. Možná, kdyby se k tomu vyjádřil někdo, kdo má klasické krone svorky, jestli by tahle verze byla zajímavější.

v cem to ma byt lepsi nez klasicka krone, to bude zabirat takto jeste vic mista ne?

Nebo to je srovnani Krone vs ten zeleny plosnak?

Jinak osobne si ale myslim, ze radsi nacvakavat krone, nez sroubovat kazdy vodic. To uz jit spis cestou toho patchpanelem, jak jsme se bavili minule. Zakoncit vse v RJ konektorech a ty nacvakat do patche, kde je pak zezadu stejny zpusob jako je krone. Ale nevim, jestli se usetri nejak vic mista.

Přišlo mi, že by to bylo flexibilnější na drátování uvnitř rozvaděče. Na výstup kdykoliv cokoliv změnit bez zařezávání.

Posted by: L

Ale nevim, jestli se usetri nejak vic mista.

Ja som to po tej diskusii tusim nejak modeloval a nevyslo mi to priestorovo uspornejsie.

A to stínění uzemnujete nebo pojite s gnd zdroje ? Ja ted řeším dvě řešení jedno je klip na din lištu s pružinou a druhy samostatná lišta pro dodatečné propojení s čímkoli.

Uzemnit. Na GND to nema co delat.

Dovolil bych si upozornit, že zkratka GND je Uzemnění.

Už se to tu řešilo v jiném vlákně. V rámci napájení slaboproudých věcí je potřeba vědět, jestli se jedná o SELV, PELV. V rámci loxone se jedná o SELV. Tedy žádné neživé ani živé části nesmějí být spojeny se zemí za provozu nebo při poruše. Což v rámci stíněného UTP bývá dost často problém - stíněné konektory/patchpanely, které se zemní. Dokud nenastane problém, je všechno v pohodě. Když to hodně velmi zjednodušším, mezi +/- pólem DC zdroje a zelenožlutým nesmíte naměřit napětí. Případně mezi zelenožlutým a -(GND) DC zdroje musí být ideálně nekonečný/obrovský odpor. Já jsem třeba narazil na to, že spousta DC zdrojů má mezi DC svorkami a kostrou/zelenožlutým kapacitní vazbu.

No dobře. Co tedy udělat s drain wire z utp?

Není na to úplně snadná odpověď, v rámci čisté loxone instalace není problém stínění přizemnit k zelenožlutému, pokud to stínění cestou nebude kdekoliv vodivě spojeno s jedním s DC pólů. Nejčastěji problém nastane při používání stíněných UTP konektorů/keystonů, kde se pak objeví zařízení, které má kostru spojenou s + nebo -.
