skindr
(@skindr)
Estimable Member
Joined: 3 years ago
Posts: 112
11/09/2018 5:51 pm
Posted by: elpaso
Posted by: radek

Já používám tenhle  http://www.ampertech.cz/hladinove-detektory/635-dratovy-detektor-zaplaveni-efs1.html detektor zaplavení a jsem s ním spokojen. 2 dráty - zapojeno napřímo do loxone, funguje ok.



toto ale opet neresi nefunkcni/poskozene vedeni kabelu... coz teda ten ABBAS neresi taky

Pokud chceš hlídat i kabeláž, nedávej čidlo do Loxone, ale použij v zabezpečení.


ReplyQuote
budulinek
(@budulinek)
Estimable Member
Joined: 3 years ago
Posts: 114
29/10/2018 7:30 pm
Posted by: msk

A urcite je ten kontakt a-la jazyckove rele a urcite ide tomu cidlu prepolovat napajanie? Pokial akakolvek odpoved znie "nie" alebo "neviem", tak riesenim je dat medzi zlty a cerveny drat nejaky rozumny rezistor, povedzme 2-10k (empiricky overit s loxone), a spojit zeme zdrojov 12 a 24V.

EDIT - nie je, kontakt zvlada 200 mA, o prepolovatelnosti napajania pochybujem. Zapojenie co popislal cybermole absolutne nechapem. Ten zaplavak funguje v rezime "sink", tzn. spina proti zemi. Je preto na loxone DI priviest +12V cez nejaky rezistor, ktory zabrani "skratu" ked sa tych 12V uzemni cez ten zaplavac. Hovori sa tomu pull-up. Loxone bude mat potom obratenu logiku.

Před měsícem se tady řešilo zapojení 12V záplavového čidla od Jablotronu. Chci se jenom ujistit, že jsem správně pochopil zapojení od @msk. Je to takto správně (viz obrázek)? Společná zem znamená  spojené -12V a -24V. Máte odhad, jaký má mít odpor ten pull-up resistor (na webu Loxonu se zmiňují o 4,7 kOhm)? Jsem elektrolama, tak se jenom chci ujistit...

jablotron ld 12 princip cinnosti2

Díky!


ReplyQuote
cybermole
(@cybermole)
Reputable Member Moderator
Joined: 2 years ago
Posts: 418
01/11/2018 2:23 pm

Doporučuju tuto apku na testování před zapojováním.

http://www.falstad.com/circuit/index.html


ReplyQuote
smotek7
(@smotek7)
Prominent Member
Joined: 3 years ago
Posts: 841
01/11/2018 3:19 pm

Ak sa pouzije 4K7 tak tam bude pri log 1 stav na hranici.
Ten Pullup treba mensi 3K3 alebo 3K9, aby tam bolo pri log 1 cez 8V.

Vstupy maju vstupny odpor 10K.


ReplyQuote
jofo72
(@jofo72)
Active Member
Joined: 3 years ago
Posts: 10
31/12/2018 5:13 pm

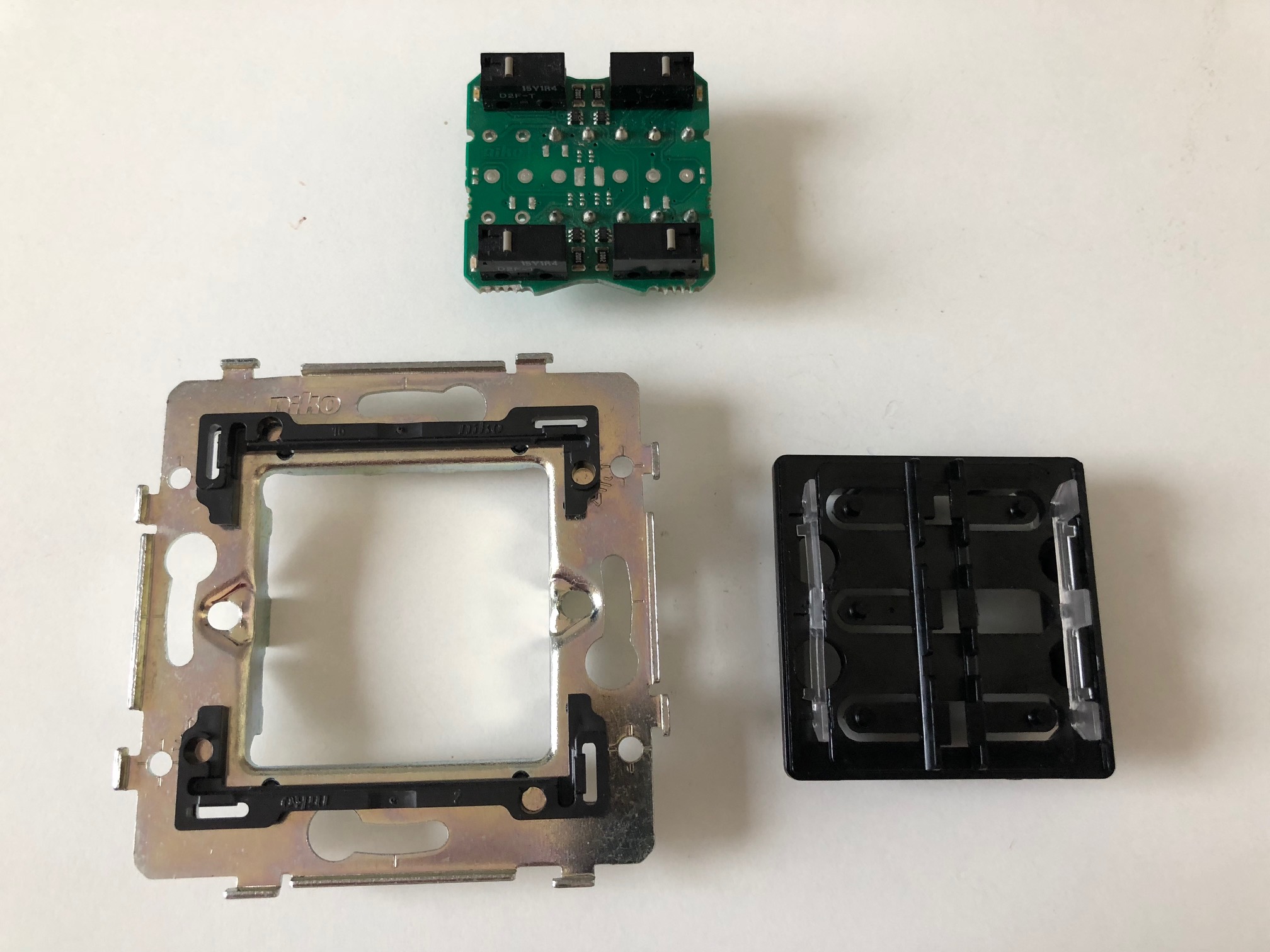

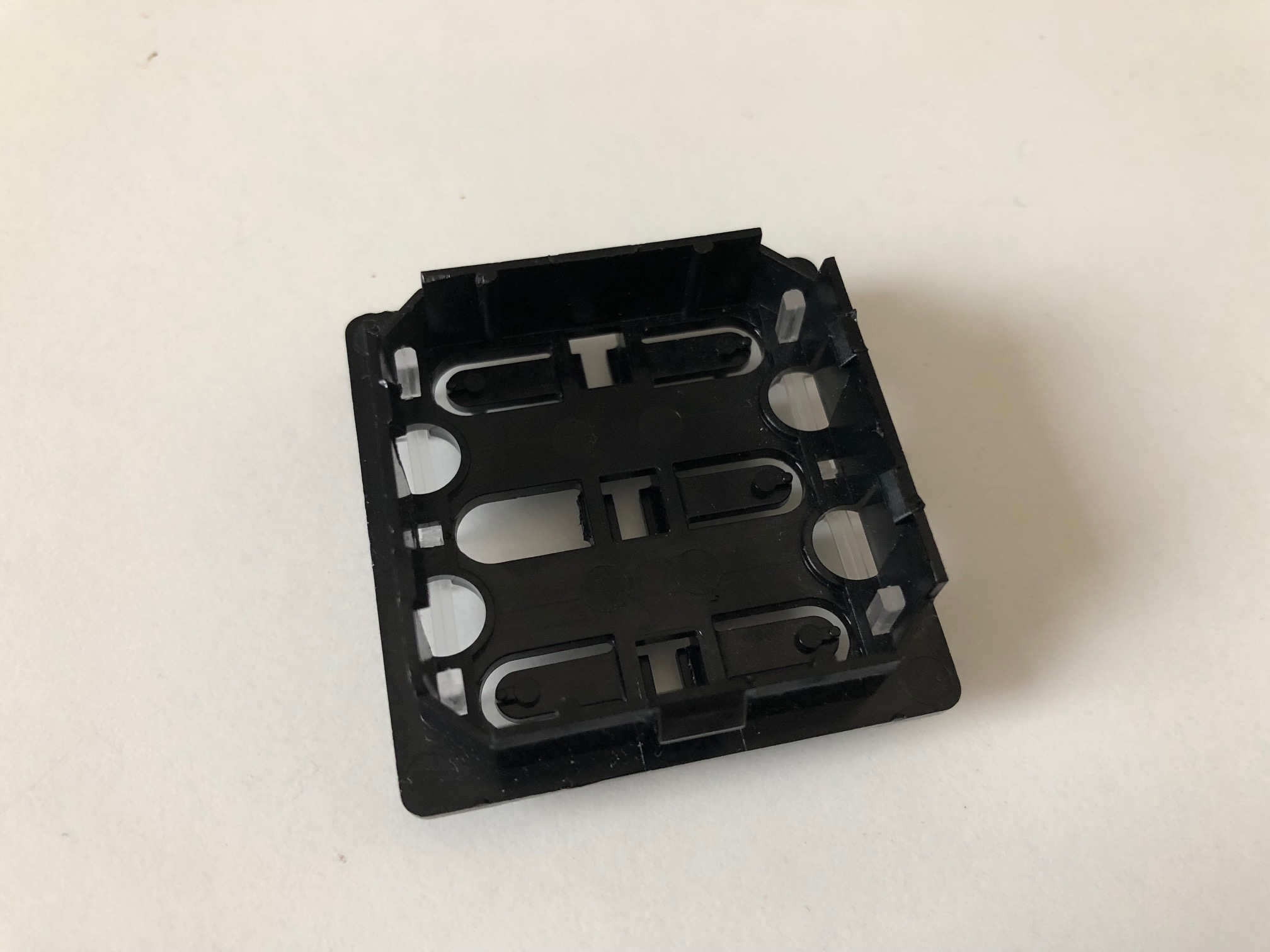

NIKO 4 tlačítko a Teplota a vlhkosť

Dlhšie som hľadal riešenie ako čidlo pohodlne dostať priamo do vypínača. Máme osadené NIKO tlačítka. A tak som hľadal riešenie ako ho doplniť o senzor teploty a teraz v druhom štádiu aj senzor teploty vlhkosti a senzor svetelnosti. Vyriešil som to tak, že senzor je umiestneny do stredovej pozície 4kového spínača. Mám ho vo väčšine izieb úprava je ľahká stačí vylomiť jeden plast a zarezať svetlovody. A čidlo pripojiť na 1WIRE zbernicu. Od NIKA si treba objednať stredovú priehľadnú kritku(popisový štítok) aby sa dal použiť svetelný senzor. Ak bude mať niekto záujem poskytnem čidlo plus návod 😉

IMG 4961
IMG 4960
IMG 4958
IMG 4959

Niko


Georgio liked
ReplyQuote
Georgio
(@georgio)
Estimable Member Moderator
Joined: 4 years ago
Posts: 241
31/12/2018 7:49 pm

Zajímavé řešení, na obrázku vidím jen senzor teploty - jak vypadá ve výsledku vypínač i se senzorem osvětlení ?

Senzory máš jak vidím z 1-wire senzor. Jak cenově ?


ReplyQuote
chucky
(@chucky)
Trusted Member
Joined: 2 years ago
Posts: 84
21/05/2019 9:24 pm

Zdravím

scháním  senzor rychlosti vetru nevite o necem nejak nemuzu nic hezkeho najit.

Hledam sensor pouze s jazyckovym rele zadny 0-10V a podobne proste s impulsnim vystupem

predem diky za inspiraci


ReplyQuote
Kops
 Kops
(@kops)
Active Member
Joined: 2 years ago
Posts: 10
22/05/2019 9:31 am

Senzor rychlosti větru například tento: https://www.aliexpress.com/item/819556495.html?

Lze vybrat jak 0-10V tak pulzní verzi.


ReplyQuote
David
(@david-pr)
Reputable Member
Joined: 3 years ago
Posts: 473
22/05/2019 9:34 am
Posted by: chucky

Zdravím

scháním  senzor rychlosti vetru nevite o necem nejak nemuzu nic hezkeho najit.

Hledam sensor pouze s jazyckovym rele zadny 0-10V a podobne proste s impulsnim vystupem

predem diky za inspiraci

Rychlost vetru, 179 Kc

Ale pozor, musi byt pripjen na vstup extensionu nebo multi air extensionu( digitalni vstup musi byt prepnuty na citac frekvence)


ReplyQuote
Michal
(@micambr)
Active Member
Joined: 1 year ago
Posts: 5
03/09/2019 9:34 pm

No není to zrovna čidlo. Pul roku jsem sháněl RGBW bodovku a nakonec se podařilo.

Chtěl jsem něco slabšího, jednoduššího a levnějšího, ale dostat z Asie cokoli byl problém.  Čekal jsem že to bude hračka, ale je to fakt profi výrobek. Prodávám 10 co mi zbyly na Aukru.

Super se to instaluje a spojuje. V loxonu stačí koupit jen DMX extension. Mám jich 50 ve 20 sekcích. A pokud mate radi disko, tak to odpojite od loxone a zapojite ke kompu a máte disko v celém domě, třeba podle hudby.

https://aukro.cz/podhledove-svetlo-rgbw-24v-15w-6953415759

Cena byla o dost vyšší než jsem počítal, ale pokud se objednávka přehoupne přes 100kg, tak to pošlou levněji lodí...

Zatím mi funguje jedna místnost a žádný problém. Kupoval jsem přes alibabu, ale už jsem to málem vzdal. Posílat pár kusů se tam nikomu nechce. Tvaril jsem se že testovaci vzorky..

This post was modified 10 months ago by Michal

ReplyQuote
mikk
 mikk
(@mikk)
Trusted Member
Joined: 3 years ago
Posts: 65
30/12/2019 9:02 pm

Jaký máte pls vyzkoušený detektor kouře/senzor kouře a požáru pls? Ten Esylux co zmiňoval @Radek z úvodu vlákna se mi už bohužel nedaří najít (dostupná by měla být pouze 230V/9V verze).

This post was modified 6 months ago by mikk

ReplyQuote
budulinek
(@budulinek)
Estimable Member
Joined: 3 years ago
Posts: 114
30/12/2019 11:26 pm

Jablotron

https://www.jablotron.com/cz/produkt/kombinovany-detektor-koure-a-teplot-se-sirenou-dratovy-398/

Napájení 12V. Při poplachu ale spíná/rozepíná samostatný kontakt, který můžeš přímo připojit na 24V vstup Loxone (nebo Quida).

Záložní napájení z AA baterií, takže houká i v případě, že Loxone nefunguje a elektrika nejde.

Zatím jsem jednou testoval a vypadalo to OK.


ReplyQuote
mikk
 mikk
(@mikk)
Trusted Member
Joined: 3 years ago
Posts: 65
02/01/2020 10:55 am

@budulinek

Diky za doporuceni. Koukal jsem na datasheet k senzoru. Pripojil si tedy LOX digitalni vstup na jeden z ALARM vyvodu co na senzoru je pro ustrednu a dostal jsi detekovatelny impulz poplachu ze? TMP bude pro overeni funkcnosti v ramci jablotronu?


ReplyQuote
budulinek
(@budulinek)
Estimable Member
Joined: 3 years ago
Posts: 114
02/01/2020 7:31 pm

Jsou tam dvě svorky ALARM. Na jednu přivedeš +24 a na druhou digitální vstup Loxonu. Pokud je alarm, vstup je sepnutý.


ReplyQuote
Venca
(@venca)
Eminent Member
Joined: 1 year ago
Posts: 25
01/02/2020 8:08 pm

Ahoj chlapi,

poradite mi, jaka cidla a kam umistit pro ovladani zaluzii? Mam velka okna pres celou jizni stranu domu, s tim, ze maji vzdy “stineni” balkonem nebo presahem strechy. Ale stejne bych mel rad automatizaci náklonu žaluzii, kdyz bude slunce v lete parit!
Druhou veci je vitr-jsem v oblasti, kde fakt dost fouka, tak abych to mohl nejak ovladat.

Mam v planu i meteostanici, ale tady nevim, jestli to neni zbytecny luxus a zaroven-kam ji umistit?? Na strechu? Bude zkreslovat dramaticky teplotu...za barak na severni stranu?? Bude zase k nicemu skrz slunce a ovladani zaluzii, navic asi bude i v zavetri??



Diky za radu jak to mate vy?

Venca


ReplyQuote
