Externí moduly na zvýšení počtu vstupů/výstupů

Page 10 / 23
  RSS

msk
 msk
(@dusanmsk)
Noble Member Moderator
Joined: 3 years ago
Posts: 1008
25/04/2017 9:34 am

To co si poslal je len shield na arduino mega, kde mas sroubove svorky rovno na piny arduina. To je nepouzitelne. Inak ta cena je snad blby vtip, alebo je to cena za 50 ks omfg.

Motivacia k vyrobe tejto dosky je niekde v threade - v skratke - chcem vsetky rele mat externe na DIN liste, niecim ich ale je treba spinat. Papouch a ebay ma len dosky na ktorych su uz osadene slabe rele (do 5A, naprnapr) - tie sluzia len na spinanie vykonovych rele. Nevyhoda - vsetky rele dvojmo - spotreba. Mam naplanovanych asi 100 rele, keby som bral boardy od papoucha, tak ich je vlastne 200. Takze som si vyrobil vlastny board, kde su na vystupe len tranzistory co nic nezeru a tie spinaju vykonove rele dole na din liste.

Kazdy vystup zvlada 500 mA, co je bohate pre akekolvek rele alebo stykac, jedna doska zvladne 56 rele (16A). Cize mi stacia 2 dosky za ~3 tisic kc a este usetrim mraky miesta v rozvadzaci (1 doska je rozmerovo cca 1.3 loxone extension).


ReplyQuote
kudykam
(@kudykam)
Estimable Member
Joined: 3 years ago
Posts: 129
13/06/2017 2:06 pm

Nemáte někdo zkušenosti jestli lze na railduinu provozovat senzor větru?


ReplyQuote
msk
 msk
(@dusanmsk)
Noble Member Moderator
Joined: 3 years ago
Posts: 1008
13/06/2017 3:07 pm

Definuj senzor vetru.


ReplyQuote
kudykam
(@kudykam)
Estimable Member
Joined: 3 years ago
Posts: 129
13/06/2017 3:11 pm

ten od loxone

https://shop.loxone.com/cscz/senzor-vetru-24v.html


ReplyQuote
msk
 msk
(@dusanmsk)
Noble Member Moderator
Joined: 3 years ago
Posts: 1008
13/06/2017 3:43 pm

Chapem to tak, ze je to blby mikrospinac. Railduino podla mna nema problem citat, otazka je ci to pojde nasroubovat do toho bloku v loxone, nikdy som ho nevidel. Ale predpokladam ze ano.


ReplyQuote
L
 L
(@l)
Noble Member Admin
Joined: 5 years ago
Posts: 2015
13/06/2017 3:53 pm

Imho jediny problem bude rychlost "tikani".  chce to zjistit, jaka je minimalni delka impulzu railduina a jaka u te  meteostanice. Imho se muze stat, ze pri vyssich rychlostech vetru to uz nebude ukazovat nic.


ReplyQuote
Petr86
(@petr86)
Active Member
Joined: 3 years ago
Posts: 16
13/06/2017 3:53 pm

Jak jste řešili přichycení na DIN lištu, existuje takováhle stavebnice (i když trochu drahá):

zadek: https://www.gme.cz/u-01-001-5753-0

bočnice: https://www.gme.cz/u-01-001-6453-0

klip: https://www.gme.cz/u-05-583-0053-0



A nebo něco takového:

http://www.ebay.com/itm/PCB-Din-C45-Rail-Adapter-Circuit-Board-Mounting-Bracket-Holder-Carrier-35mm-/311745627275?hash=item48957cc48b


ReplyQuote
msk
 msk
(@dusanmsk)
Noble Member Moderator
Joined: 3 years ago
Posts: 1008
13/06/2017 3:56 pm

Este som si vsimol, ze v dokumentacii pisu, ze to vyzaduje original extension, pretoze len jej vstupy sa daju prepnut to stavu "citac frekvencie". Tzn. by sa to muselo nejak ojebat, ale nie je to podla mna nic neriesitelne, nejaky konvertor impulzov na analogovu hodnotu by mal ist nabastlit aj v loxone configu snad...


ReplyQuote
L
 L
(@l)
Noble Member Admin
Joined: 5 years ago
Posts: 2015
13/06/2017 3:56 pm

ja mam quida, railduino nemam. A quido ma takovej plastovej bazmek, co se nacvakne na plosnak a ma na sobe primo uchyt na DIN.



https://www.papouch.com/cz/shop/product/quido-din-0-2/


ReplyQuote
msk
 msk
(@dusanmsk)
Noble Member Moderator
Joined: 3 years ago
Posts: 1008
13/06/2017 3:57 pm

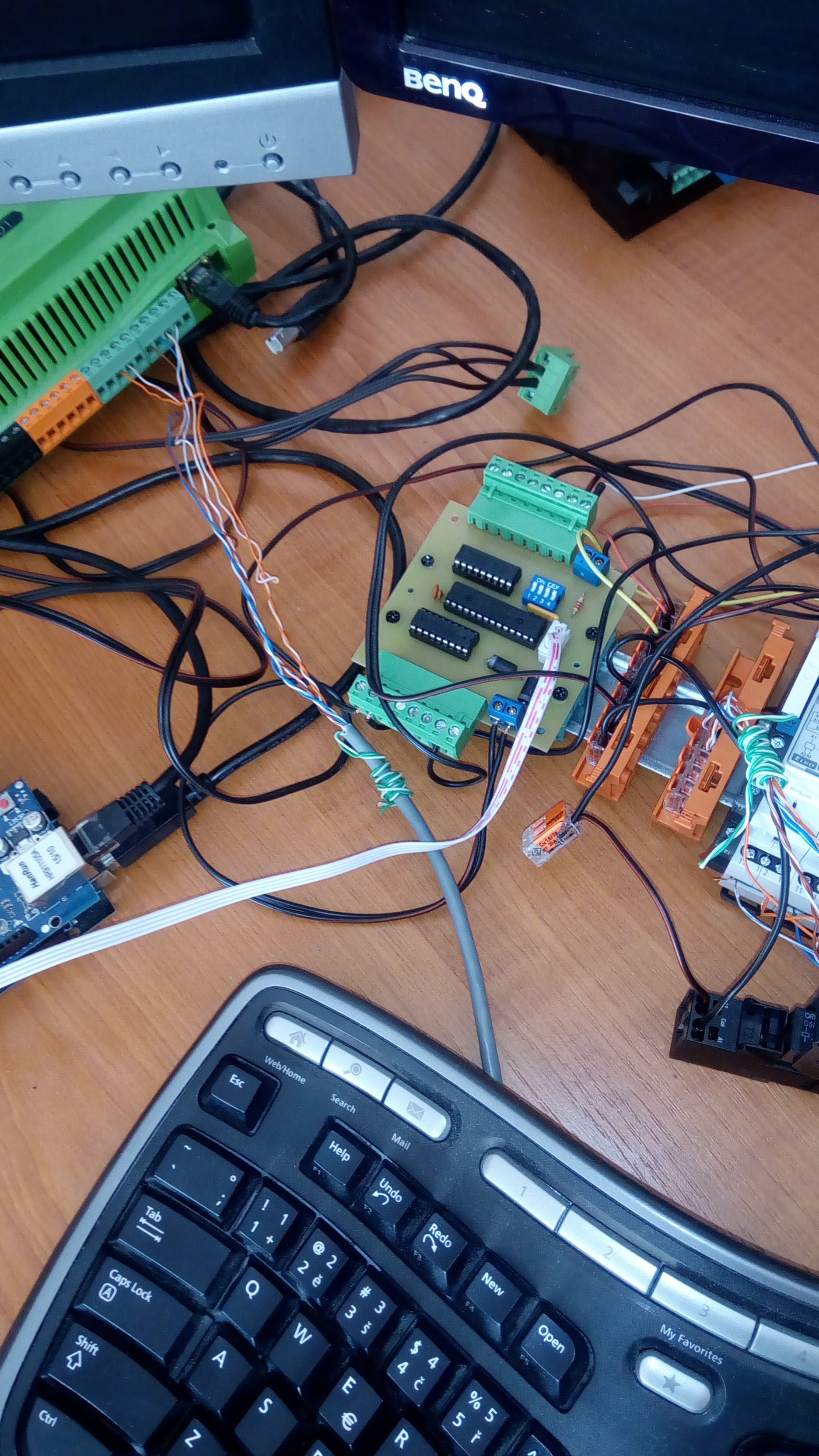

Ja svoje dosky nacvakavam tym poslednym odkazom z ebay - zeleny plastovy bazmek s 3 dierami.

Tu je to trochu vidiet:

Pcb


ReplyQuote
kudykam
(@kudykam)
Estimable Member
Joined: 3 years ago
Posts: 129
13/06/2017 3:58 pm

dle autora railduina by to mělo teoreticky fungovat přes UDP, ale vyzkoušený to nemá.


ReplyQuote
msk
 msk
(@dusanmsk)
Noble Member Moderator
Joined: 3 years ago
Posts: 1008
13/06/2017 4:04 pm

Autor railduina pouziva moj firmware :D, ale ani ja k tomu neviem viac povedat. V datasheete toho senzoru pisu "1 impuls na km/h". Co ale nehovori nic o velkosti snimaneho okna, takze ak je to za minutu, railduino nebude mat problem, ak za sekundu, tak smula 😀

Moje moduly snimaju co 10 ms, ale vacsinou bude uzke hrdlo tcp vstup loxone. Ak ten senzor uz mas, pripoj tam multimeter a potoc s nim a daj sem vysledok. Podla mna to okno ale bude minuta alebo viac...


ReplyQuote
kudykam
(@kudykam)
Estimable Member
Joined: 3 years ago
Posts: 129
14/06/2017 3:05 pm

no nemám, proto sem se ptal jestli má někdo zkušenosti abych nekupoval zajíce v pytli.. nebo radši jít od jistoty loxone extension


ReplyQuote
msk
 msk
(@dusanmsk)
Noble Member Moderator
Joined: 3 years ago
Posts: 1008
14/06/2017 3:09 pm

Tazko povedat, nasimuluj si to v loxone configu, ci to ide nejak obist. Mna by ani nehlo dat 10 tisic za extension len kvoli moznosti merat rychlost vetru.


ReplyQuote
Dáda
(@vary)
Honorable Member Moderator
Joined: 3 years ago
Posts: 583
14/06/2017 9:00 pm

Je to tak, pro mereni rychlosti je potreba cokoli jineho mimo miniserver. Nemá tam tu zaskrtavaci volbu.


ReplyQuote
