Ahoj,
jsem začátečník a potřeboval bych poradit. Mám 1f elektroměr https://www.enika.cz/vmue-av00-xxxx_z12493/ s komunikací přes RS485/Modbus.
Jak nastavím komunikaci v Loxone, je mi jasné že musím mít Modbus extension, ale nevím jak to nastavím.
Děkuji všem
Ahoj, ještě budeš k nastavení komunikace potřebovat toto.
Koldo ty jsi asi v modbusu nejkovanější, nastínil bys jakým směrem se má tato.mj ubírat?
Ikdyž, třeba tady v tomto vláknu
https://www.vodnici.net/community/loxone-a-arduino/propojeni-loxone-modbus-abb-elektromer/
je toho ohledně modbusu na studování dost..
Ahoj, ten dokument mám, ale stále tomu nerozumím.
Pochopil jsem kde zjistím adresu zažízení, ale nechápu kde s toho dokumentu zjistím konkrétní IO adresu.
Můžete ně trochu nasměrovat?
IO adresa je v tom ta Physical address, jen pozor, je v Hexu a do Loxone se zadává v decimálu. A pak je potřeba správně zadat příkaz - funkční kód tak jak je v tom návodu.
například kWh - IO adresa 24, příkaz 03, datový tip 32bit
Ahoj,
tak jestli tomu dobře rozumím, OI adresa = Physical adress ( hexadecimální na desítkovou soustavu) .
Ale kde se vzal ten příkaz 03?
Děkuji, už to asi začínám chápat. Budu muset začít s praxí
To je vzdycky nejlepsi...drzim palce
Dobrý den má někdo návod jak se vrátit v Loxonu na 8.1?
Návod tu někde je...
Stačí hledat.
https://www.vodnici.net/community/loxone-a-arduino/loxone-idealni-verze-sw/paged/3/#post-8767
Uměl by, prosím, někdo nastavit MODBUS senzor pro elektroměr SINOTIMER DDS578R podle přiloženého návodu? Jsem z toho zoufalý. Umím vyčíst hodnoty z "Parameters registr list" na adresách 00,02 a 08, Tedy hodnoty nastaveného baud rate, parity, komunikační adresu (tu mám 072).
V návodu píšou:
"The first is the data register, read-only, using the command code 0x04 to read. The second category is the parameter register, readable and writable, using the command code 0x03"
Hraji si tedy s nastavením "příkazu" u senzoru na 3 respektive 4. Pokud je hodnota nastavena na 3 (4x) tak mi právě čte hodnoty "Parameters registr list". Ale já chci samozřejmě číst hodnoty spotřeby proudu z "Data register list". Čekal jsem, že přehodím "příkaz" ze 3 (4x) na 4 (3x), dám adresu ve tvaru DEC, např. "frequency" HEX hodnota 24, což je decimálně 36, zadám to do pole "IO adresa" a pojede to. Ale nic se neukazuje. Projel jsem manuálně adresy 0-24 (dál mě to nebavilo), ale neukázala se žádná hodnota.
Používám originál MODBUS extension od LOXONE.

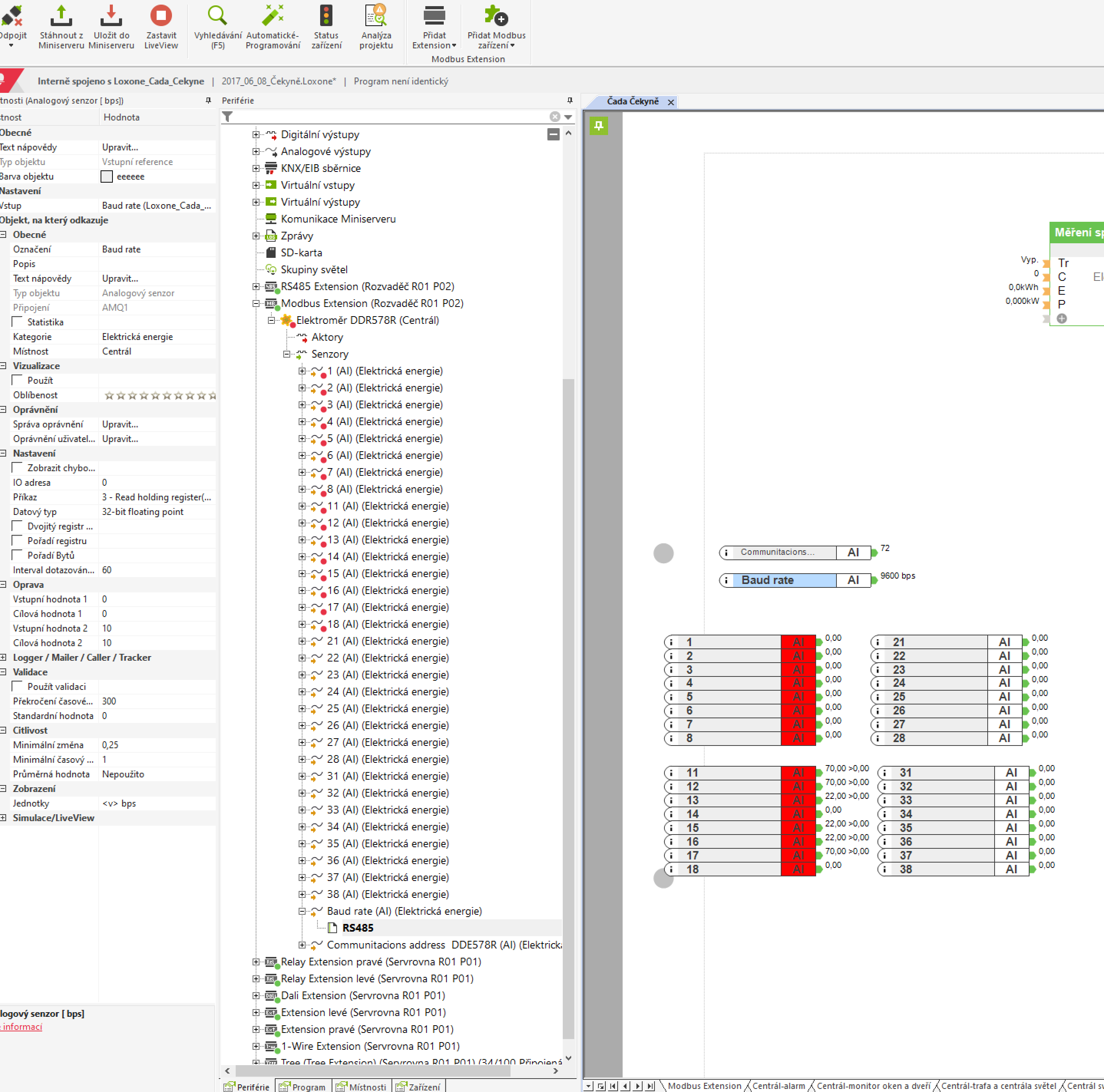

Tímto nastavením vyčítám bez problémů hodnotu parametru "Baud rate". Ale proč nevidím další hodnoty?
Pomůže mi někdo?
Pozeram len na tel.
Mas u tych meranych hodnot zakrtnute dvojity register ? A skus sa pohrat s poradim registrov.
Ano, zkouším všechny kombinace. Jsou tam tři zaškrtávací políčka, tedy 8 kombinací + čtyři typy příkazů, tedy pro jeden IO 32 možností. Udělal jsem si tedy 32 senzorů a nastavil všechny možnosti. Měnilm hromadně jen IO adresu a nic...
Nějaká rada?
Keby si mal prevodnik Modbus/lan tak ti poradim Modbuspoll ako radili mne a pomohlo.
Tato kombinacia nefunguje?
tu modbus adresu si menil na 72 v elktromeri?
skus dat 1
edit: zniz si dotazovanie na 5s , lebo sa nacakas.
