ahojte, trosku mimo mapu, ale pomoze mi niekto s relatkami?

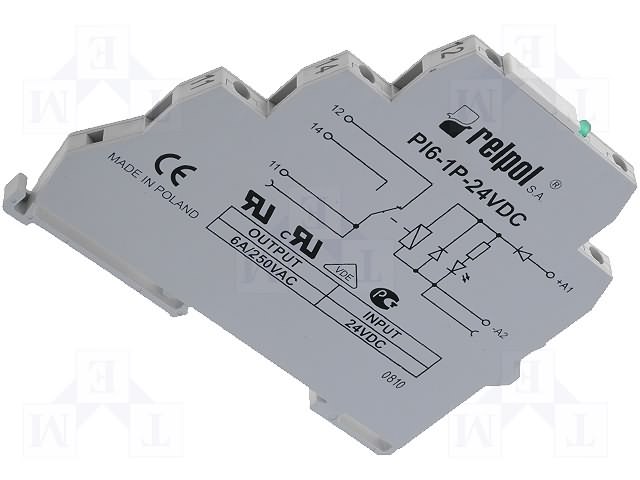

chcem pripojit papoucha a za nim 230v relatka, ktore budu ovladat napr zaluzie alt. spinat el. zasuvky. Kedze nie som elektrikar, nevim uplne co hladat - prikladam obrazok, co som bol schopny vygooglit a co by som si asi predstavoval - ak to teda bude fungovat.
Pokial o tom fakt nic nevies, zozen si elektrikara co poradi. U rele musis riesit zatazitelnost, narazove prudy, izolacny odpor, ... V skratke - rele na papouchovi nakrmis 24V a tymi budes krmit silove rele. Az tie budu spinat 220V. Na odfotenom rele teda A1 na papoucha, A2 na 24 zem, na 11 fazu a 14 jeden smer motoru zaluzie.

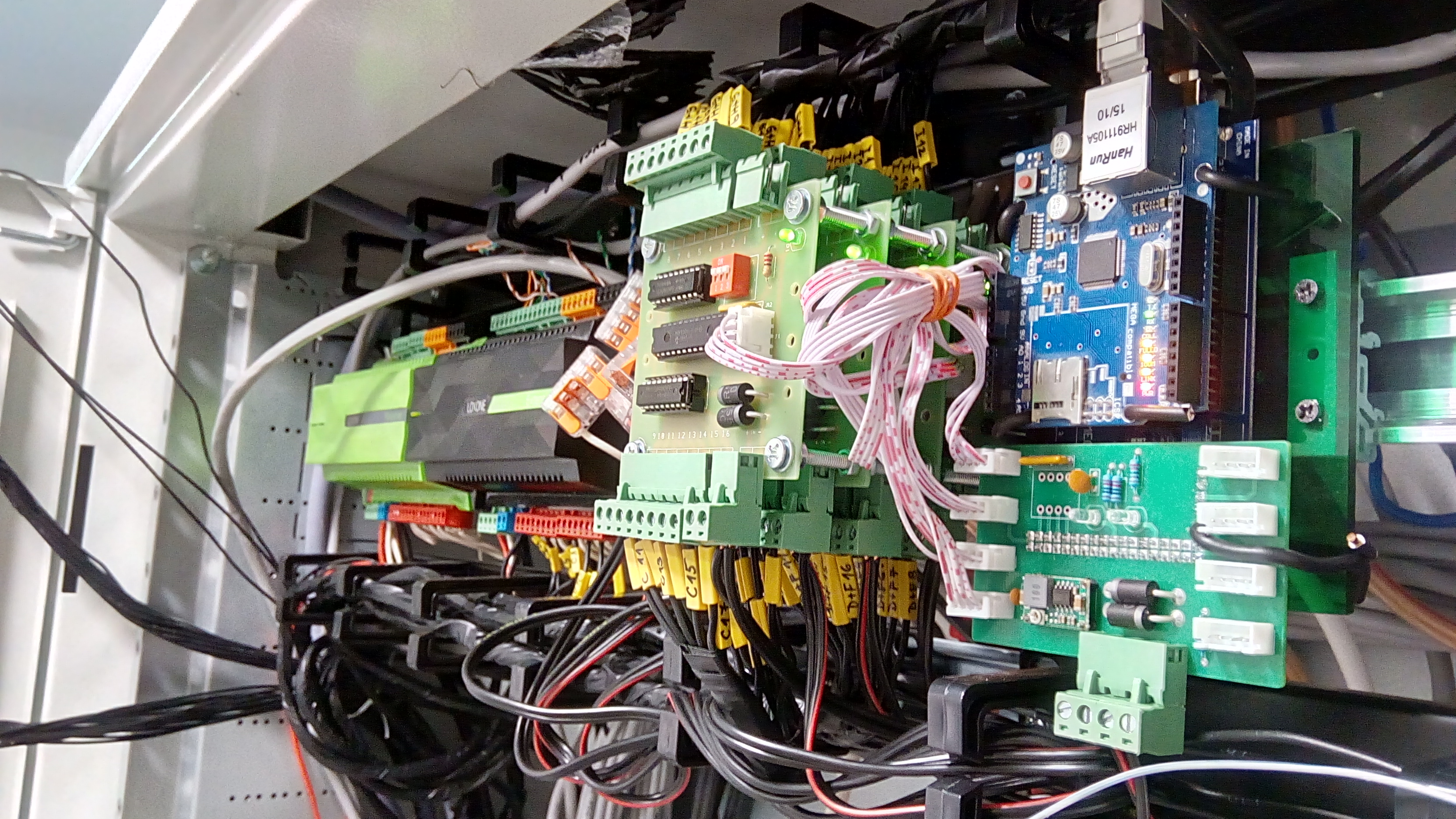

Tak uz ficime 2 tyzdne v produkcii. Zatial absolutne bez problemov, reakcie okamzite, strata packetov ziadna. Raz som si omylom vytiahol utp kabel z arduina a nevsimol si to, tak som chodil nasrany pol hodinu okolo rozvadzaca s multimetrom. Este ze tam mam cervenu ledku, ktora signalizuje stratu spojenia (a ako som sa po pol hodine presvedcil - funguje 😀 😀 )
Mimochodom uvedena zostava momentalne obsluhuje ~80 rele. Spravte to s loxone modulmi na pol din listy 😀
Velmi nahrubo len material (plosaky z ciny zapocitane v cene, bez prace):
- master board cca 300-500 (obsluzi 8 dosiek, k tomu treba arduino mega + ethernet, nejake kable a konektory, dohromady teda dajme tomu ~1000)
- relay board (na 16 rele) cca 300-400
- input board (16 vstupov) cca 500-700
Neratam do toho x pokusov/omylov, prototypove boardy, cas, co su realne straty/collateral damage (bez straveneho casu) odhadom 10-20 tisic. Ale zas niekto to rozmrda v cigaretach, ja som sa daco naucil.
Vysledne teda zostava na obsluzenie 128 rele a 128 vstupov by bola nejak okolo 2x1000 + 8x400 + 8x700 =~ 10 tisic v materiali + cas niekoho kto to vsetko zapajkuje.
@msk: Zadnej strach, to se jen samo-updatnul plugin wpFora na prilohy a opet mi prepsal muj hack na ukladani dat na Amazon S3 namisto na lokal. A jelikoz to stale neumi nativne, musel sem tam znova tech par radku rucne pridat 😉
Tak uz ficime 2 tyzdne v produkcii. Zatial absolutne bez problemov, reakcie okamzite, strata packetov ziadna. Raz som si omylom vytiahol utp kabel z arduina a nevsimol si to, tak som chodil nasrany pol hodinu okolo rozvadzaca s multimetrom. Este ze tam mam cervenu ledku, ktora signalizuje stratu spojenia (a ako som sa po pol hodine presvedcil - funguje 😀 😀 )
Mimochodom uvedena zostava momentalne obsluhuje ~80 rele. Spravte to s loxone modulmi na pol din listy 😀
Ta zelena doska pod Arduinom je je nejaky extender na PIN vystupy z arduina?
Riesim ako na pevno uchytit kable do arduina, novsie dosky maju uz aj lepsie uchyty kde sa to da "na pevno", ale este to arduino mi robi problem ze su tam na volno len pichnute
Ano aj nie. Nepouzivam piny arduina na spinanie rele tak, ako to ma Sedtronic, ale distribuujem len i2c+napajanie cez tie biele xh konektory.
Input aj output board maju potom na sebe i2c gpio expander. Ale uchyt tej dosky na megu nie je nic moc, vyvinul som novu dosku s arduino nano, kde je to osadenie vyrazne lepsie (nano je zastrcene do dosky, namiesto dosky polozastrcenej do megy).
EDIT - pokial si to chces dratovat do toho boardu co linkujes (predpokladam ze to ma TTL vstupy), tak sa robia na ardina screw shieldy, tie by asi sli pouzit. Akurat si over, ci tie vstupy maju pulldown a optoizolatory, aby sa Ti to samovolne nerozkmitalo v pripade blbeho spoja/rusenia. Osobne by mi vyrazne vadili tie nerozpojovatelne svorkovnice, tam sa v pripade poruchy rele z toho poseres to spravne rozpojit a znovu zapojit.
Ahoj, dik za link a zdrojaky, dostal som sa k tomu az teraz (ked uz je zavlaha vazne treba 😀 )
Zdrojaky asi nebudu pre Arduino IDE ako pozeram...hm to by som musel nastudovat a asi cely system prekopat. tak to asi spravim ako som to mal a pozrem este i2c pre Arduino IDE
Ale hovno, len som debil a neviem pastovat linky. Je to projekt v platformio, ale podstatne veci z kodu mozes vytrhat aj do toho zalostneho arduino ide. De-facto len potrebujes mcp.[h,cpp] a to ostatne je uz len omacka.
Zapojim Arduino a cez PINy viem pripojit/ovladat/merat RELE, Senzory atd, ale kazde jedno zariadenie potrebuje 1 PIN takze ak mam aj LAN shield niektore su zdielane (PIN4,10-11 myslim) .
Ked si to zapojim cez I2C tak mam 2 kable a potom z tej I2C dosky si zapojim RELE 1-XXX
Mozem tymto sposobom zapoji aj senzory? tj bude z Arduino dosky len 2 PIN pouzite.
