20/05/2020 8:27 am

Musis 1-w resit tak, aby jsi nemel zadne, nebo minimalni, soubehy s jinymi vodici. Tj aspon 20-30cm daleko od ostatnich vodicu a svorky pro spojeni vsech 1-wire vyvodu resit pres krone svorky, maji nejmensi plochu vodive casti, takze se minimalizuje jakasi absorpce ruseni z okoli. Je to proste sbernice napicu, nachylna na ruseni. Tak by se mela koncipovat. Ale stejne neverim tomu ze to muze fungovat s dvaceti cidly, i pri sebelepsim zapojeni.


ReplyQuote
KaO
 KaO
(@kao)
Eminent Member
Joined: 2 years ago
Posts: 29
20/05/2020 8:34 am

@bery

Mne to funguje spolehlive, dokud nezapnu 24V svetla pres DMX dimmer, teda vlastne na 100% je zapnout muzu, to je pak bez problemu. Uz jsem to tu nekde ve vlakne psal. Jinak mam cca. 25 ks tech dallas senzoru  zapojenych na dva 1-wire moduly od Loxonu, rozdeleno na spodni a horni patro. Tahano ftp kabelem.


ReplyQuote
Bery
 Bery
(@bery)
Reputable Member
Joined: 3 years ago
Posts: 318
20/05/2020 8:36 am

@kao

Vsak jasne, to jsou ty slova "ale", nebo "dokud nezapnu" 🙂 ostatni sbernice funguji vzdycky, jen s 1-w je to alchymie.


ReplyQuote
KaO
 KaO
(@kao)
Eminent Member
Joined: 2 years ago
Posts: 29
20/05/2020 8:39 am

@bery

🤣 pravda...


ReplyQuote
kudykam
(@kudykam)
Estimable Member
Joined: 3 years ago
Posts: 176
20/05/2020 8:40 am

Já sem právě ve fázi realizace rozvaděče kdy všechny kabely mám natažené a připravené na teplotní pt čidla a sedtronic senzory. Tak at vím co si mám nechat do rozvaděče namontovat a jakým způsobem. Sám si to dělat nebudu.


ReplyQuote
Bery
 Bery
(@bery)
Reputable Member
Joined: 3 years ago
Posts: 318
20/05/2020 8:42 am

@kudykam pokud ti nekdo bude delat rozvadec tak by tohle mel vedet. Pokud to nevi tak to bude asi spatny vysledek 🙂 Koneckoncu, proto sis toho borce najal ne, aby tyhle veci vyresil za tebe.


ReplyQuote
kudykam
(@kudykam)
Estimable Member
Joined: 3 years ago
Posts: 176
20/05/2020 8:47 am

Tak já zatím nikoho nemám a nevím co on všechno bude vědět takže potřebuji nejdříve tyto věci vědět já abych se ho mohl zeptat jestli je ví o on...

Ten kdo si staví barák svépomocí ví o čem mluvím... Profesionálům se v dnešní době nedá věřit..


ReplyQuote
Bery
 Bery
(@bery)
Reputable Member
Joined: 3 years ago
Posts: 318
20/05/2020 8:55 am

@kudykam

Samozřejmě že se dá profesionálům věřit, jen se nesmí vybírat vždy ten nejlevnější, ale nejlépe nějaký ověřený od důvěryhodného zdroje. Zrovna já jsem si stavěl na domě úplně všechno sám, včetně střechy, takže mi o tom povídat nemusíš. Pokud si chceš tímto způsobem kontrolovat všechno co ti bude do rozvaděče montovat (a jak), tak tě čeká opravdu dlouhé studium 🙂


ReplyQuote
kudykam
(@kudykam)
Estimable Member
Joined: 3 years ago
Posts: 176
20/05/2020 9:51 am

Nemáte nějakého ověřeného z okolí Olomouce?


ReplyQuote
_Petr_
(@_petr_)
Trusted Member
Joined: 2 years ago
Posts: 54
20/05/2020 5:09 pm

@kudykam

Co se týče kombinace silových a datových prvků v jedné skříni, tak za sebe bych se přikláněl k názoru, že to problém není, pokud budeš mít vymyšlené kudy tahat kabely, aby jsi se vyhnul problémům se souběhy. Takže neproplétat, ale klidně do jedné skříně. Pak taky s ohledem na bezpečnost, aby jsi se nehrabal v datech a nemohl nešikoně šáhnout na silovinu. Právě v rom bych já viděl výhodu oddělených skříní.



K 1W čidlům můžu napsat svou zkušenost. Některá mám připojená na arduino, některá na 1W Loxone a nejvíc problémů jsem si udělal leda sám, když jsem se hrabal v drátech a nevšiml si, že něco nefunguje. Arduino jsem musel párkrát restartovat, ale nestalo se, že by se po restartu čidla nechytla. Sám bych se jich tedy nebál, pokud nefunkčnost jednoho čidla nemůže způsobit nějakou škodu. A pro upřesnění, taky mám čidla z ali. Navíc jsem tu v diskuzi zaregistroval řešerní s arduinem a restartem 1W sběrnice přerušením napájení. Jestli to funguje lépe ale nevím.



No a k odborníkovi. Myslím, že je dobré přemýšlet sám. Možná jsem měl jen smůlu, ale setkávám se s tím, že řemeslník chce udělat práci co nejsnadněji a co nejrychleji a nějaké vychytávky řešit nechce. Navíc dělá věci stylem, který má za léta praxe naučený. Pokud to není lempl, tak i z pochopitelných důvodů, že radši dá kalkulaci, nebo jí dala firma, kterou je zákazník ochotný akceptovat.


ReplyQuote
Bery
 Bery
(@bery)
Reputable Member
Joined: 3 years ago
Posts: 318
20/05/2020 5:22 pm

@_petr_

Takovej řemeslník není řemeslník, ale blbec. Jsem elektrikář, vím o čem mluvim a jakmile zazní od jinýho elektrikáře věta "Prostě se to tak dělá", nebo "Dělám to tak už 20 let". Myslim si o tom svoje a většinou jdu pryč, protože mi začíná nabíhat žíla na levý straně krku 😀

Setkal jsem se pouze se třemi typy zadavatelů:

Zadá a nestará se, důvěřuje. Těch je dnes samozřejmě málo, protože je mezi námi elektrikáři spousta dementů.

Další zadá a chce vše naprosto dle normy, seznámím ho s faktem že celek bude xkrát dražší. Kývne - nothing problem.

Poslední je stejný jako druhý, ale po vysvětlení finanční situace se rozhodne pro variantu pro revizáka schůdnou, ale ne přesně dle norem - neideálnější situace pro všechny, protože co si budeme povídat, například mít pro každej světelnej okruh jeden chránič je ........ 😀 Bohužel je problém že u tohoto řešení nelze kalkulovat přesně, protože se v těchhle případech většinou ani neví co v rozvaděči bude. Pak tam samozřejmě naskakují vícepráce.

Osobně nic jinýho ani neberu, protože je to většinou zakázka na vyliž prdel.

Za mne nejideálnější případ, pokud se pohybuji zde na foru, je strávit pár měsíců studiem, rozvaděč prodiskutovat s někým na místě, udělat sám. Samozřejmě za předpokladu že nejsem manuálně levej jak šavle a mám IQ vyšší než Forest Gump. Rozvaděč si uděláte podle sebe, bude to podle norem, ušetříte mraky peněz a něco se naučíte. Nějakej profík to zkontroluje, dá výrobní štítek a pozve revizáka. Ostatně takhle to tady má hodně lidí.

This post was modified 2 weeks ago by Bery

ReplyQuote
blaf
 blaf
(@blaf)
Reputable Member
Joined: 2 years ago
Posts: 357
25/05/2020 8:42 pm

Jak máte v rozvaděči ukončené kabely od žaluzií? Mám nataženo 5x1.5 a jedna žíla je nevyužitá, ale přitom zakončená na rsa svorce. Jelikož mám nedostatek místa, tak špekuluju, jak najít místo a tohle je jedno z míst, kde něco najít. Co s touhle žílou děláte? Normálně ji někde u vstupu do rozvaděče uštípnete? Jeden fous sám o sobě už asi stejně k ničemu využít nejde, ne?


ReplyQuote
Bery
 Bery
(@bery)
Reputable Member
Joined: 3 years ago
Posts: 318
26/05/2020 8:58 am

@blaf

Osobně mám třeba rozholené kabely už z podstavce rozváděče. Takže jsem tyhle přebytečný žíly vzal a na tajňáka hodil do společný wagošky s vodičem PE, jen pro jistotu.

Edit: Samozřejmě je to všechno ukrytý v tom podstavci.

This post was modified 1 week ago by Bery

blaf liked
ReplyQuote
Cyklonit
(@cyklonit)
Trusted Member
Joined: 2 years ago
Posts: 55
26/05/2020 8:59 am

@blaf

Ahoj, já ukončil takto. Kvůli úspoře místa jsem natáhl přímo na patice SSR relé. Šedý jsem uštipl v rozvaděči, 5cm za oholenou buzirkou. Je to ta levá část. Ta pravá je venkovní osvětlení.

IMG 20200510 213426




blaf liked
ReplyQuote
kobra23
(@kobra23)
Noble Member
Joined: 3 years ago
Posts: 1043
27/05/2020 7:20 am
Posted by: @koldavideo
Posted by: @kobra23

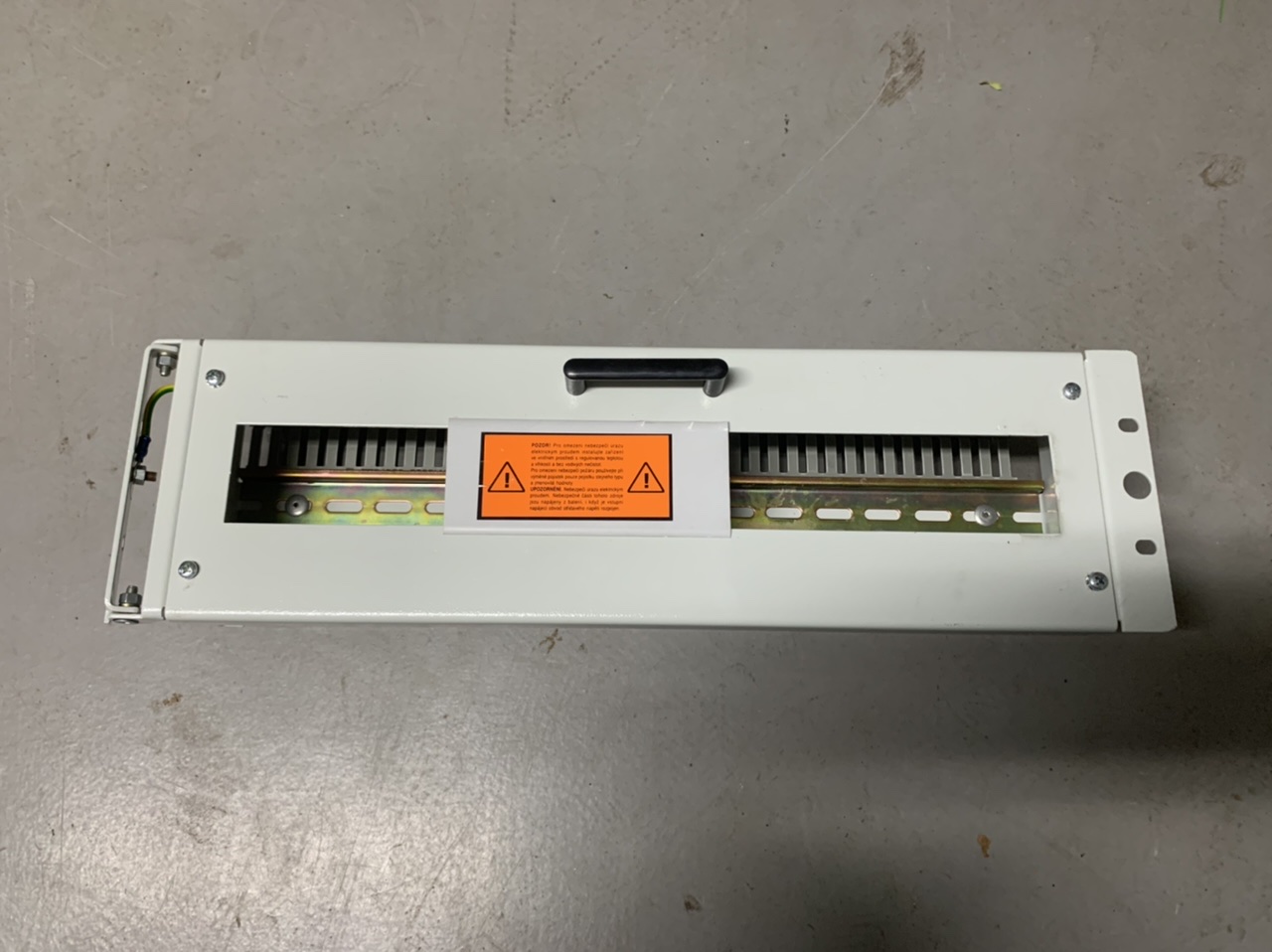

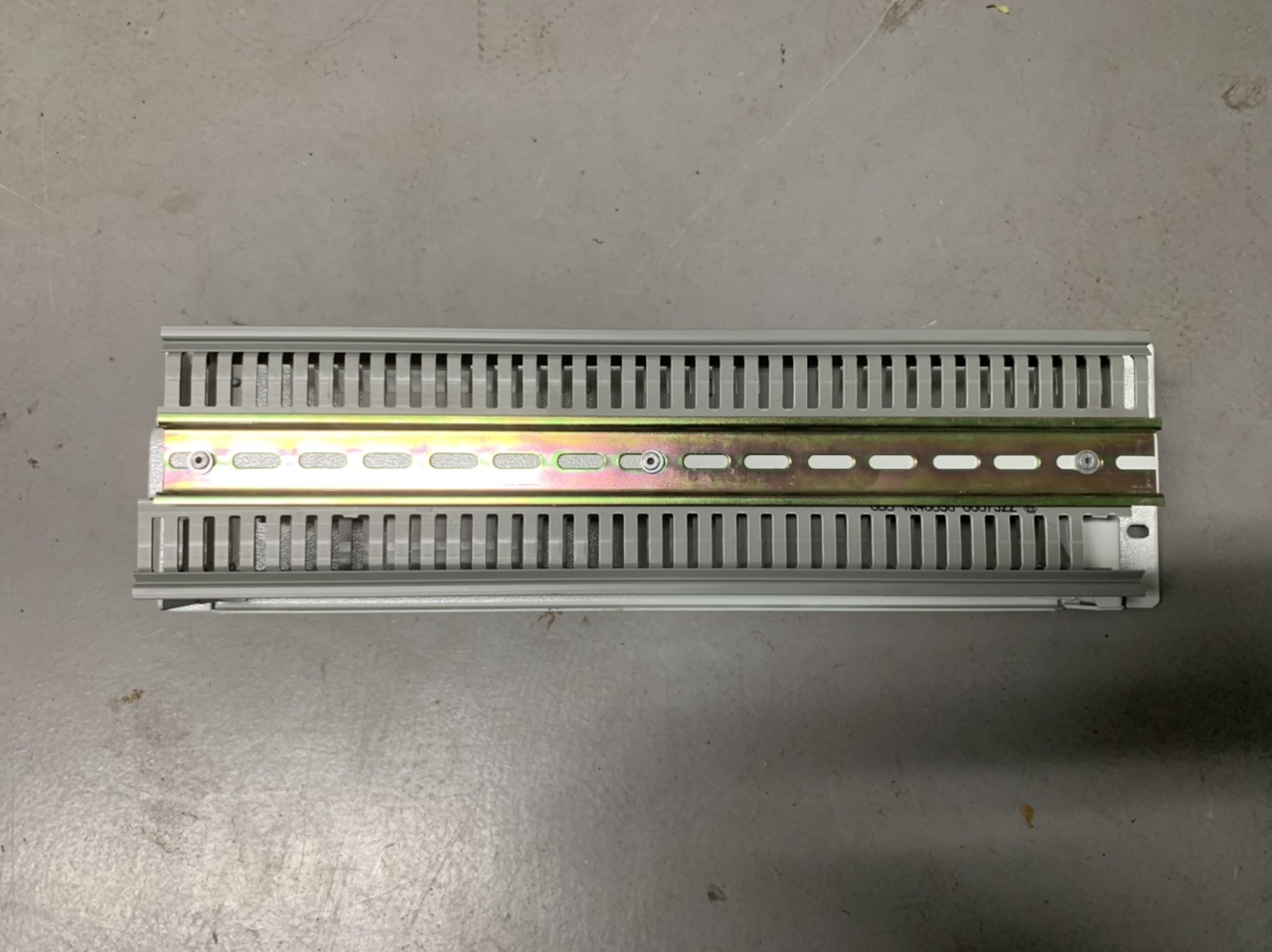

Ty DIN lišty se dají koupit i s pantem na boku a je to super v tom, že když se v tom potřebuješ pohrabat, tak to z Racku odklopíš. Většinou se z druhé strany ještě dává další DIN lišta s kabelovými žlaby a tak máš na výšce 2,5 -3U spoustu komponentů z obou stran.

nemáš odkaz na ten panel s pantem?

Jen foto. Ale myslím, že to dělá Triton.

6C27B5C5 BF9D 4528 B648 BD5484F0C323
7DA2D0D9 2A8B 48AD 9D83 C3C8D2D7C645
BC8A6771 FD6F 4CB2 BBCA 492AA6360BFA
62C00A40 560A 4057 88EF 80BE5A00BD1D
F44BF415 10EF 4808 AD66 EE2A3E815E45





This post was modified 1 week ago by kobra23

ReplyQuote
