cybermole
(@cybermole)
Reputable Member Moderator
Joined: 2 years ago
Posts: 416
05/02/2020 10:28 pm

@jakub

Je to podobné, zabraným prostorem i cenou. Tohle řešení má push-in svorky, jištění každé 24V větve a hlavně je to složené 🙂


ReplyQuote
blaf
 blaf
(@blaf)
Reputable Member
Joined: 2 years ago
Posts: 357
05/02/2020 10:32 pm

Tak to je pár kabelů. Mít ke stovce kabelů jako někteří případi tady, tak se to pěkně prodraží.


ReplyQuote
Jakub
(@jakub)
Trusted Member
Joined: 1 year ago
Posts: 53
05/02/2020 10:33 pm

Jasne, proto jsem zduraznil, ze je to skladacka, nicmene se mi libi, ma take jisteni kazde vetve klasickou pojistkou 5x20mm. Az pokrocis, poprosim take o zdokumentovani propojeni se samotnym I/O, hlavne diky tomu konektoru. Mas moc pekny rozvadec.

This post was modified 4 months ago by Jakub

ReplyQuote
Zoltan
(@zoltan)
Trusted Member
Joined: 2 years ago
Posts: 72
06/02/2020 7:38 pm

Ahoj

Rad by som sa Vás opýtal na uzemnenie ftp CAT 7,aký to na vplyv na rušenie(tree a knx).Mate s tým skúsenosti?Rozmyslam nad odizolovanim všetkých CAT po vstupe do rozv a ťahať krútené dvojlinky ku koncovým svorkam,

Dakujem


ReplyQuote
lipus
(@lipus)
Active Member
Joined: 2 years ago
Posts: 19
19/02/2020 11:14 am

Zdravím chlapi, začínám vymýšlet, jak seřazovat kabely na řadové svorky. Vedou shora do rozv. a plán je ukončit silové kabely na dvou a tří řadové svorky. Chci se zeptat jak jste "sortovali" kabely? Jestli po místnostech, nebo podle okruhů či jiný systém ? 🙂 Nerad bych udělal systémovou chybu a pak si rval vlasy.. (už jich moc nemám 😀 )  díky a omlouvám se jestli už jste to někde probírali... 😉 L.


ReplyQuote
blaf
 blaf
(@blaf)
Reputable Member
Joined: 2 years ago
Posts: 357
19/02/2020 11:19 am

Mám to nahodile a je to velká chyba. Dej to podle fíček. Můžeš potom přímo na svorkách spojit modré a nemusíš mít extra můstky na spojování modrých za fíčkem.


ReplyQuote
lipus
(@lipus)
Active Member
Joined: 2 years ago
Posts: 19
19/02/2020 11:26 am

Diky za zpravu, prave ze tahle chyba by byla systemova chyba a ty se spatne opravuji...  Nuly mam 2 a ty bych i se zemi svedl hned na okraji rozv. na lišty, takže bych řešil jen fáze...Aspon tak jsem probiral s elektrikarem ve vysluzbe, který mi zapojoval spodní byt (klas.rozvody on zná, tohle už pobírá hůř, ale sousedská výpomoc se hodí 😉 )

Takže jsem zvažoval bud podle okruhu-fáze-jističe...abych mohl snadněji klemovat, nebo podle místností, at je přehled, nebo podle přístrojů? 😉 díky za každý komentář a postřeh, či vlastní špatnou zkušenost 😉   (elektr.se přiklání k té fázi-jističi, že místnost je mi prý k prdu...)


ReplyQuote
cybermole
(@cybermole)
Reputable Member Moderator
Joined: 2 years ago
Posts: 416
19/02/2020 11:28 am

@lipus

Pokud použiješ dvoupolové jističe, tak logika není uplně nutná. Má pak smysl např. u světelných okruhů. U patrových svorek je ideální počítat s využitím zástrčných můstků - v obrázku červené.

https://photos.app.goo.gl/Kiwz8QCptX3KbK3g8






ReplyQuote
cybermole
(@cybermole)
Reputable Member Moderator
Joined: 2 years ago
Posts: 416
19/02/2020 11:33 am

@lipus

Jestli máš jen dvě nuly, tak jsem si téměř 100% jistý, že to nesplňuje současné normy. Pokud to není garsonka.


ReplyQuote
honza
(@honza)
Trusted Member
Joined: 4 years ago
Posts: 53
19/02/2020 11:42 am

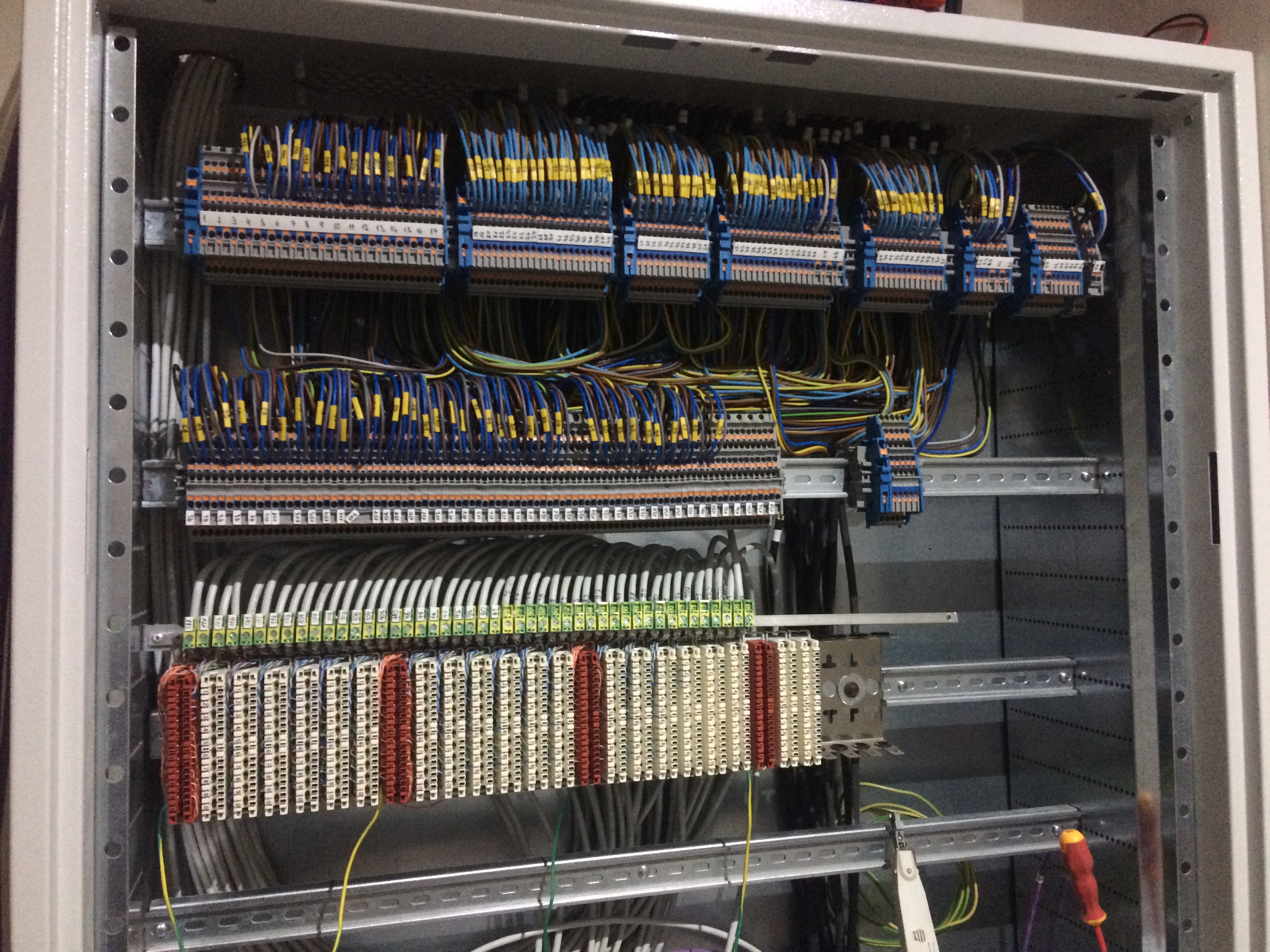

Udělal jsem několik okruhů podle chráničů, propojitelných mustkem přímo na svorce,

píšu to za sebou jak to je na fotce. Nulák je připojen vždy na tu velkou svorku vlevo průměrem 16mm

Žaluzie
Zásuvky všechny pokoje kromě chodby, obývačky a kuchyně
Zásuvky  obývačka, chodba
Zásuvky kuchyně
Koupelny + Záchod
Dílna zásuvky
Venkovní zásuvky
Studna

Světla jsem nerozděloval podle okruhu, jelikož jsem si chtěl nechat volnou ruku jak budou připojena 220v nebo 24v. Propojim je po několika počtech takovou zasuvnou svorkou + společný mustek (připojen na chránič 16)  na který bude vždy připojen pruměrem 4



IMG 3481




ReplyQuote
cybermole
(@cybermole)
Reputable Member Moderator
Joined: 2 years ago
Posts: 416
19/02/2020 11:48 am

@honza to je snad poprvé, co se mi líbí provedení LSA svorkovnice, jen si jí asi mohl dát o něco níže, budeš tam mít hoňku se silovými vodičia, ale fakt hezká práce.

Co máš prosím za rozvaděč? Ta modularita je zajímavá.

Jinak u řadových a zvlášť patrových svorek doporučuji důrazně číst manuály. U většiny výrobců se po několika kusech v řadě mají používat dělící přepážky.


ReplyQuote
honza
(@honza)
Trusted Member
Joined: 4 years ago
Posts: 53
19/02/2020 11:51 am

Na ty řadové kouknu, přepážky mám nakoupené tak je tam dodám.

Ohledně té LSA svorkovnice, ono to není na fotce vidět, ale ona je níže než ty silové svorky, tudíž ty FTP kabely  budou až pod rozvaděčovým žlabem.


ReplyQuote
cybermole
(@cybermole)
Reputable Member Moderator
Joined: 2 years ago
Posts: 416
19/02/2020 11:53 am

@honza nejsem si uplně jistý jak to myslíš "Propojim je po několika počtech takovou zasuvnou svorkou + společný mustek (připojen na chránič 16)" ... i pokud spojíš 10x okruhů s 1,5mm vodiči, tak můžeš jistit maximálně 10A jističem


ReplyQuote
honza
(@honza)
Trusted Member
Joined: 4 years ago
Posts: 53
19/02/2020 11:58 am
Posted by: @cybermole

@honza nejsem si uplně jistý jak to myslíš "Propojim je po několika počtech takovou zasuvnou svorkou + společný mustek (připojen na chránič 16)" ... i pokud spojíš 10x okruhů s 1,5mm vodiči, tak můžeš jistit maximálně 10A jističem

Tak projení bude následující Chránič centrální -> Jistič v rozvaděči -> chránič na skupiny okruhů (odtud ta 16) -> jističe okruhů.

T.j  na jeden chránič "všechny zásuvky pokoje" bude 6 x 16A jistič, dle místností.



Ta samá logika bude na těch světelných, ale tam bude na každý pokoj také jistič t.j třeba 10x 10A jistič.

This post was modified 3 months ago by honza

ReplyQuote
honza
(@honza)
Trusted Member
Joined: 4 years ago
Posts: 53
19/02/2020 12:06 pm

Rozvaděč je od firmy Strader:

https://strader.sk/cz/products/m05-9-modulova-kovova-skrin-siroka-96cm_3521_cat-152.html



Já mám konkrétně typ: M05-9173;

Cena byla cca 500€ včetně DPH


ReplyQuote
