Výtahy, zvedáky, motorizované závěsy

8 Posts
3 Users
0 Likes
1,433 Views
Stingray
(@stingray)
Estimable Member
Joined: 7 years ago
Posts: 166
Topic starter

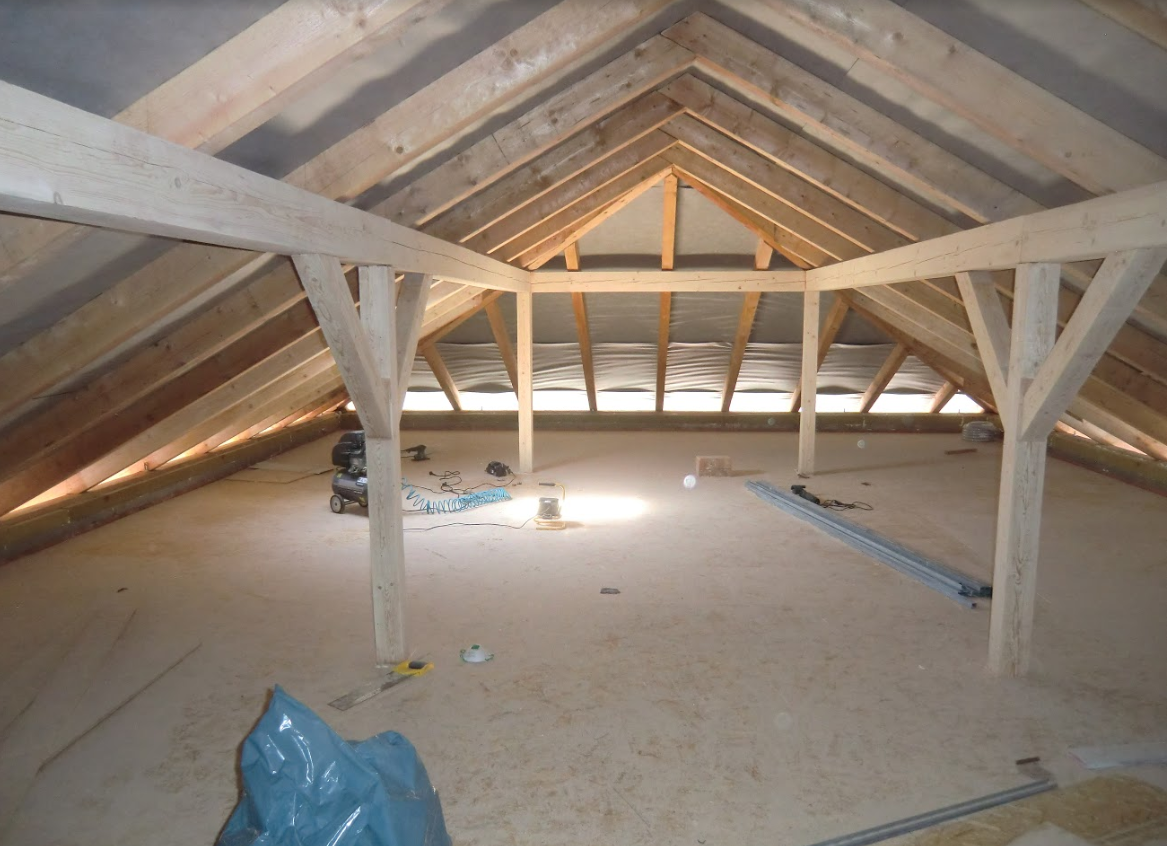

Ahoj, pomalu se u nás schyluje k realizaci technické zdviže, kterou jsem v domě chtěl. Než se zeptám na Vaše postřehy a zkušenosti, popíšu svůj záměr. Máme bungalov, strop je z betonových panelů, čímž vzniklo cca 200m2 nezatepleného podkroví (čti: skladiště na bordel :-). Součástí domu je garáž 6x3,5m, která jako jediná strop nemá (otevřený podhled). Odsud vede na půdu ocelové schodiště a zároveň jsem v rohu garáže naplánoval zdvižnou plošinu. Dům je bezbariérový a řada věcí buď kolečka má (gril, sekačka, rudlík, nákupní košíky, plošinový vozík) nebo jsem je přidělal (druhá lednička, zásuvkové kancelářské kontejnery), abych mohl snadno vše transportovat v rámci domu a uklízet výtahem na půdu.

Fíčury:

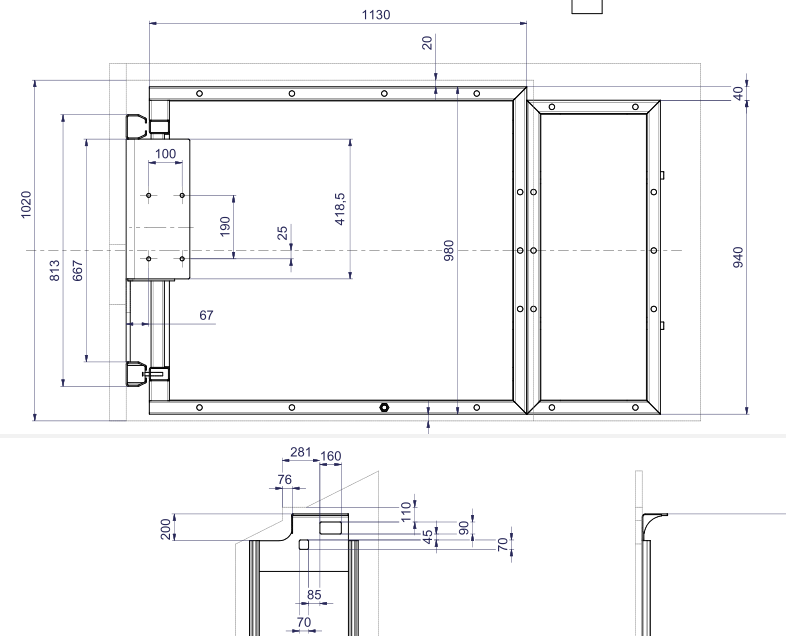

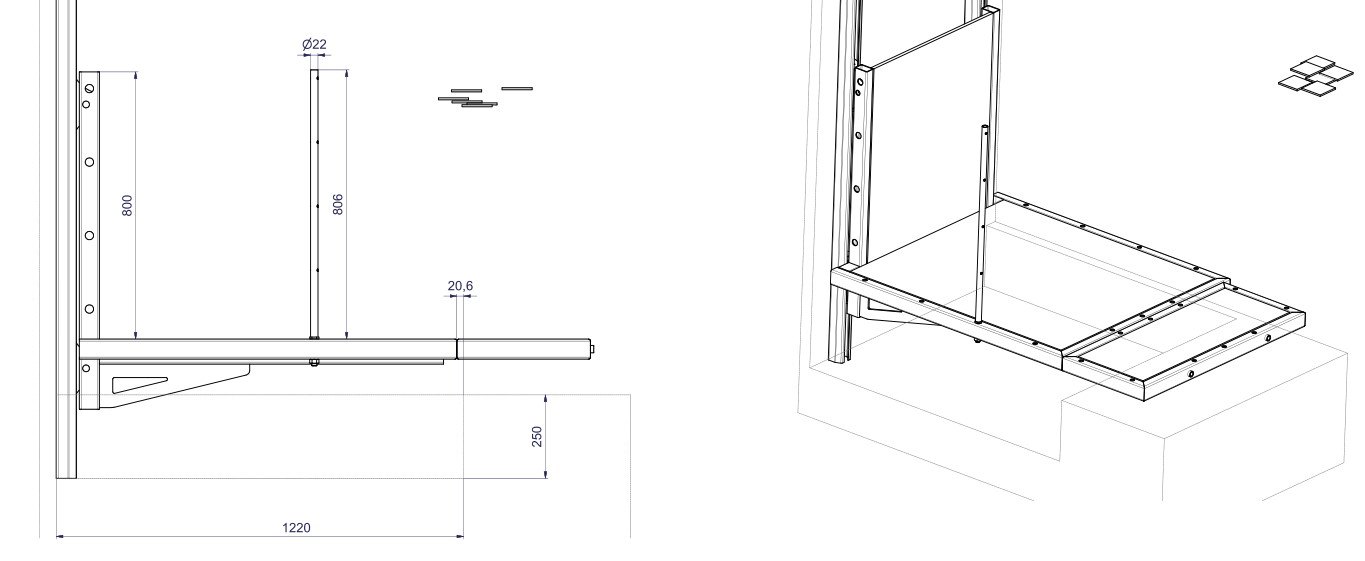

  • plošina 1000x1200
  • svislé vodící kolejnice, kotvení do plocháčů (1200x100x10) po cca metru, 6 párů na obou stranách zdi (Heluz 30cm), prošroubováno naskrz vždy 3xM20
  • pohon stavebním vrátkem
  • šachta v podlaze, aby výtah sjel na úroveň podlahy
  • zábradlí v patře je posuvné (kolečka v U profilu)
  • garáž má svůj vlastní FI, elektroměr a stykač, všechna elektrika a pohony se budou centrálně zapínat/(nouzově) vypínat tlačítky přes loxone/papoucha
  • použití jako váha
    • load cell + převodník + arduino
    • zápis naměřených hmotností do excelu

Pokud máte někdo zkušenosti s něčím podobným, prosím napiště, poraďte, kritizujte 🙂



Quote
Stingray
(@stingray)
Estimable Member
Joined: 7 years ago
Posts: 166
Topic starter

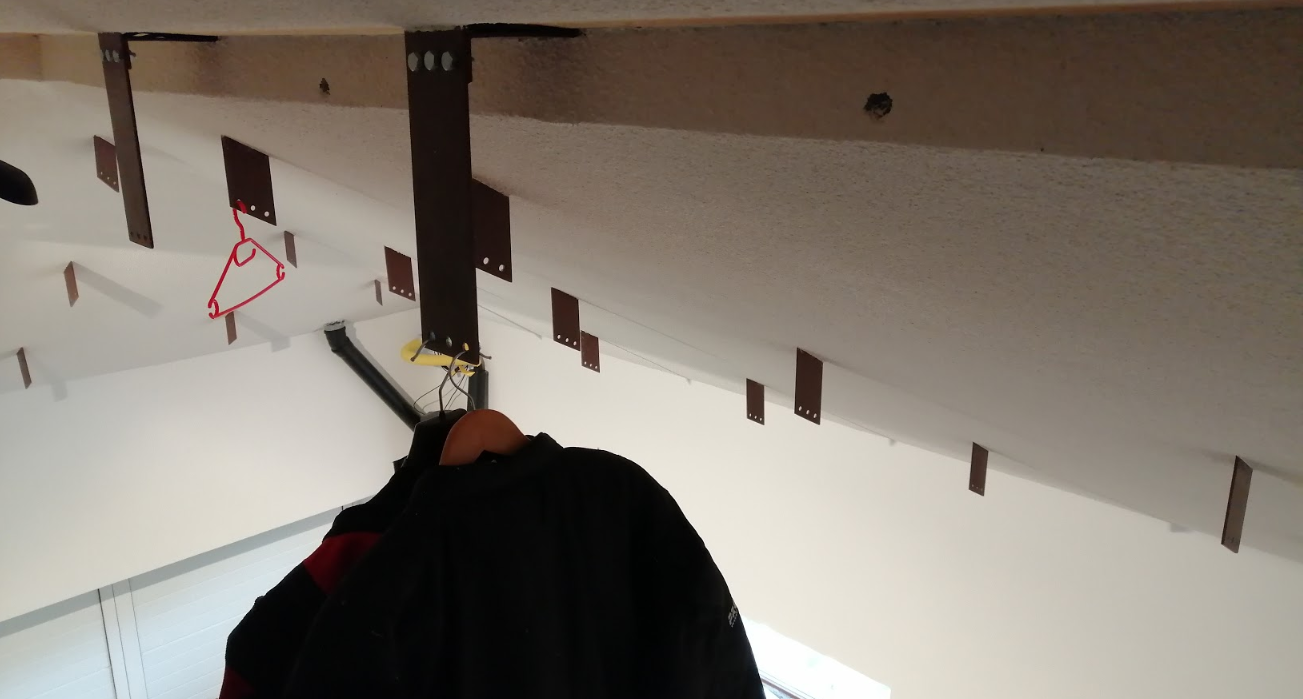

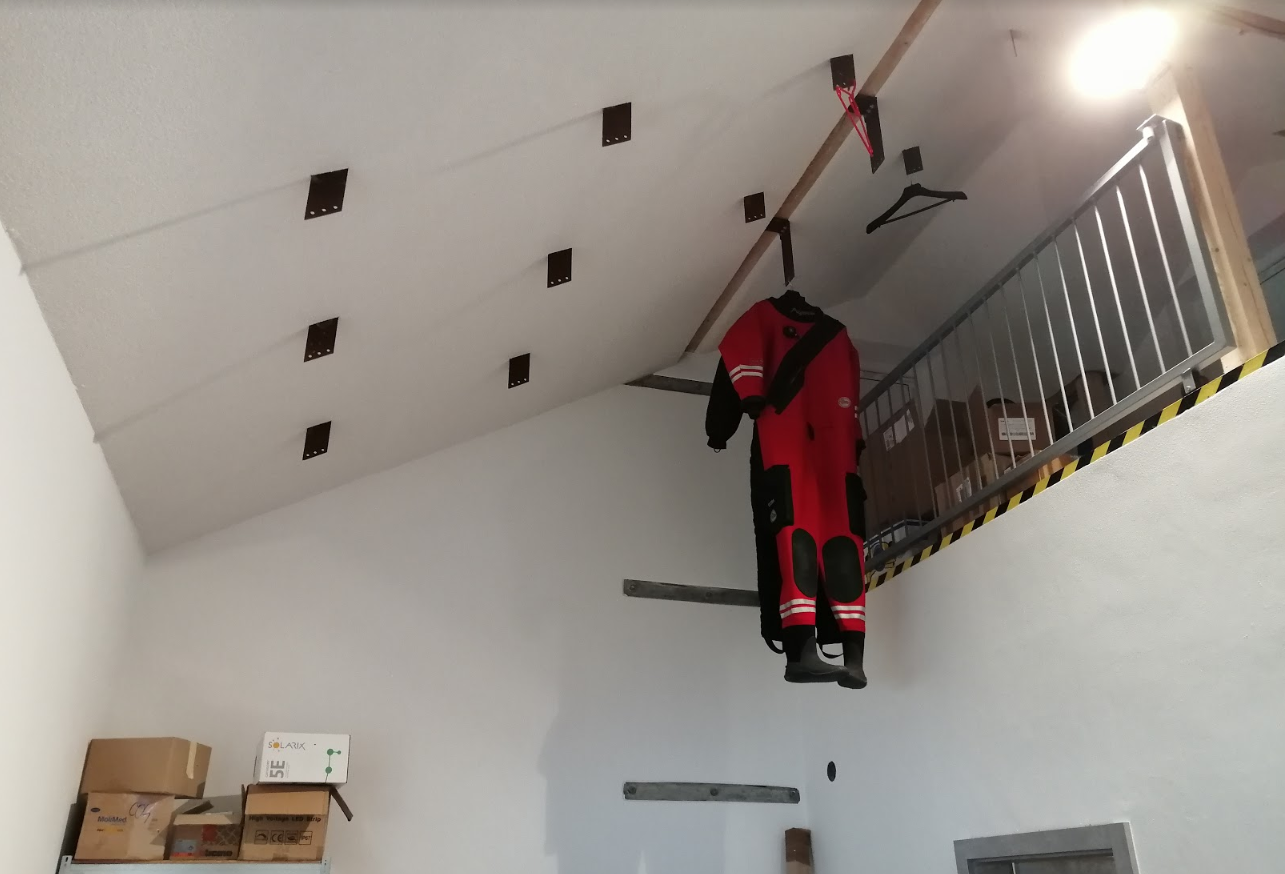

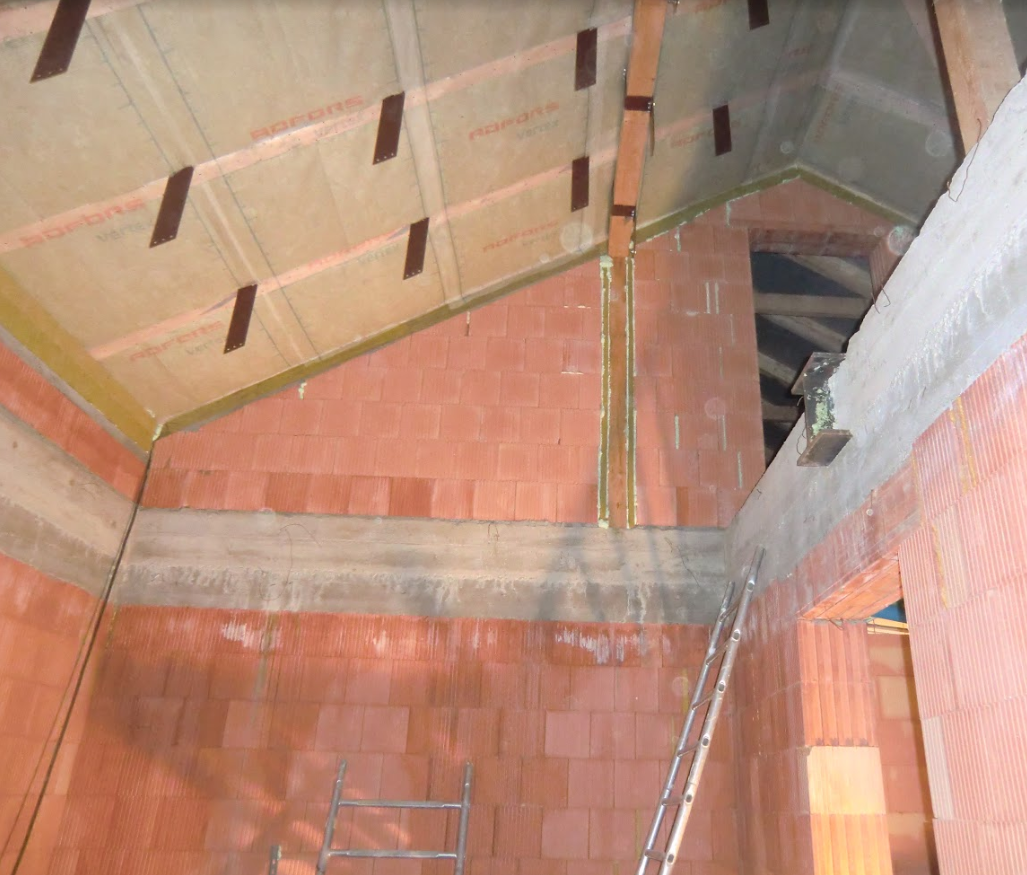

Druhý příbuzný projekt v naší garáži budou motorizované závěsy na otevřený podhled garáže. Krov je masivní a mám v něm našroubované stopní držáky z plocháčů 5x100 v rastru cca 80x100cm. Pomocí elektrických vrátků a systému kladek bych zde pod stropem chtěl zavěsit:

  • kola
  • rogalo
  • ostatní (serfy, kajaky, neoprény ...)

Podobné projekty jsem viděl různě na netu, nemáte prosím někdo něco takového?



ReplyQuote
Stingray
(@stingray)
Estimable Member
Joined: 7 years ago
Posts: 166
Topic starter

Foto pro ilustraci, šachta je t.č. bohužel plná kabelů






ReplyQuote
 L
(@l)
Famed Member Admin
Joined: 9 years ago
Posts: 3059


To je luxusni napad 😉



ReplyQuote
 koci
(@koci)
Trusted Member
Joined: 7 years ago
Posts: 64


To mi připomíná řetízkové šatny, co byly na šachtách.

https://www.turistika.cz/fotogalerie/sachta-ve-vinaricich/foto?id=1877463



ReplyQuote
Stingray
(@stingray)
Estimable Member
Joined: 7 years ago
Posts: 166
Topic starter

@koci Ano přesně to mě inspirovalo 🙂 a výtah zase Jules Verne (Tajuplný ostrov)






ReplyQuote
Stingray
(@stingray)
Estimable Member
Joined: 7 years ago
Posts: 166
Topic starter

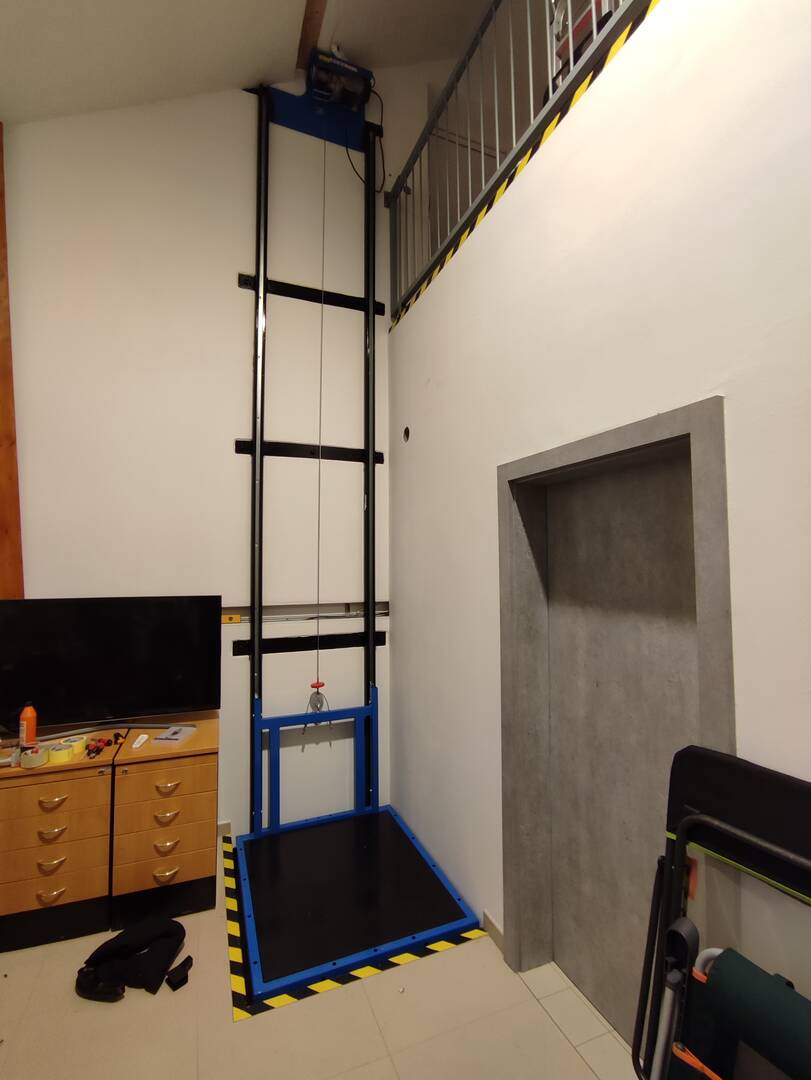

Uff .... tak po cca pěti letech je to konečně tady! Než u toho budu mít nějaký inteligentní ovládání bude to mým tempem trvat léta. Ale i tak je to paráda, za 3 tejdny co ho mám už natahal tuny materiálu.

IMG 20221105 155600
This post was modified 1 year ago by Stingray


ReplyQuote
Stingray
(@stingray)
Estimable Member
Joined: 7 years ago
Posts: 166
Topic starter

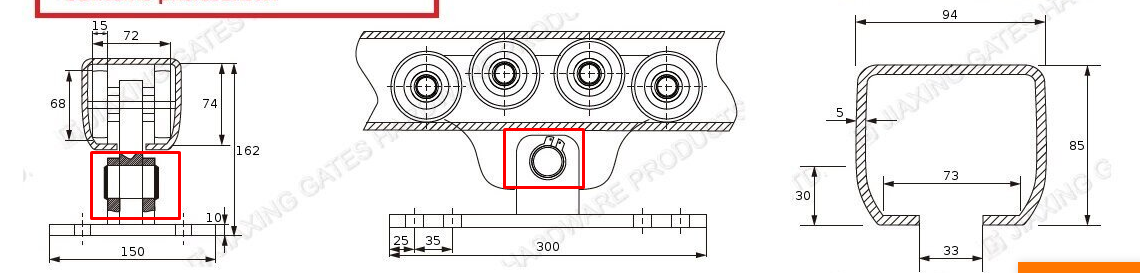

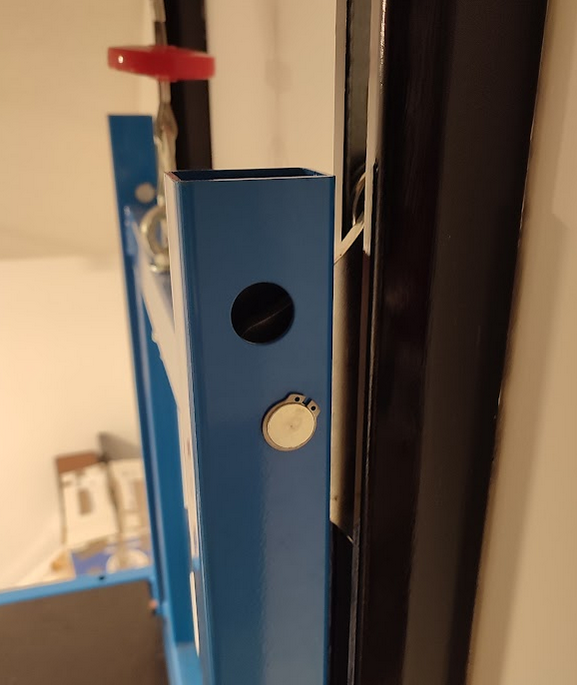

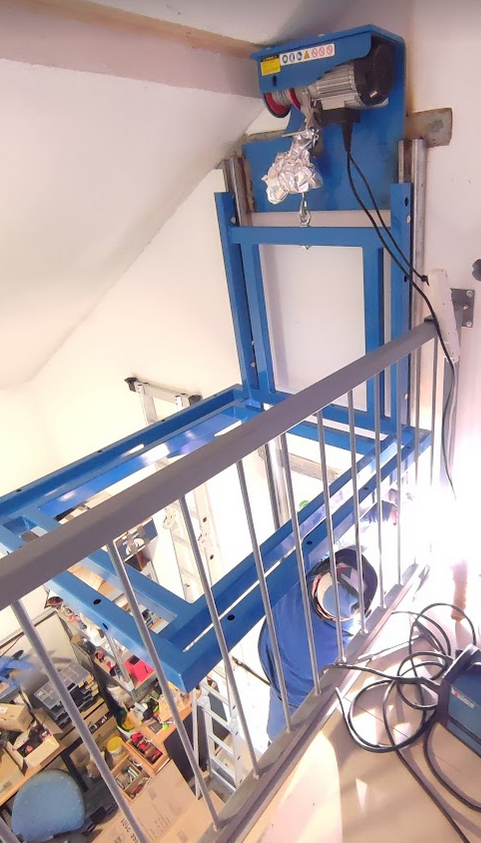

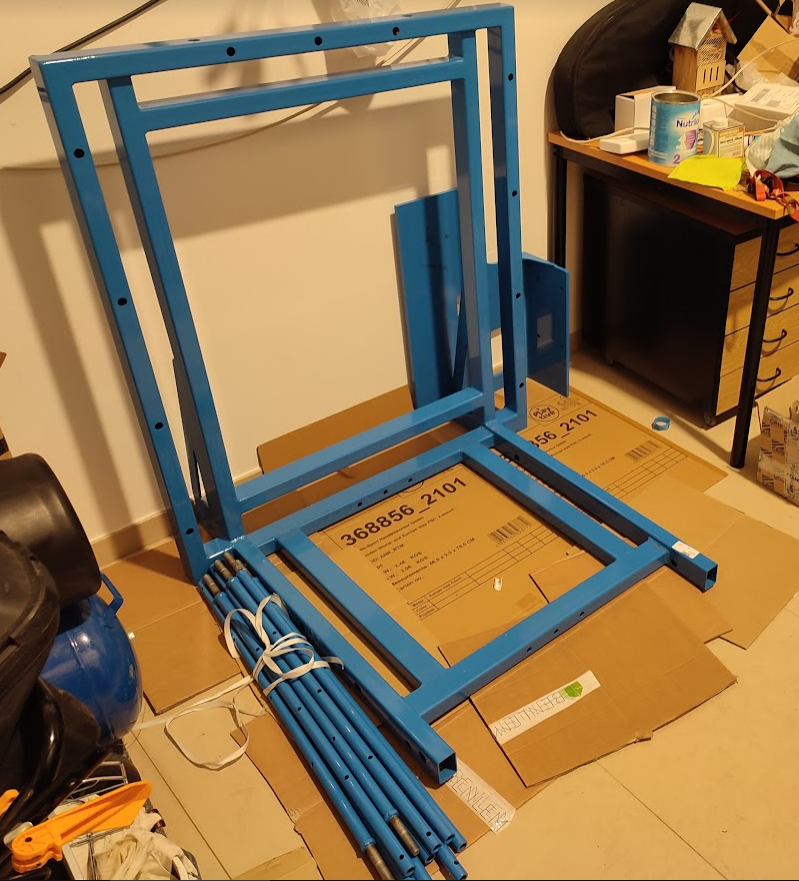

Pár lidí z FCB mi psalo o více fotek, takže je dávám sem. Profily s pojezdy něco jako zde.




This post was modified 1 year ago by Stingray
