Ahoj,
potrebuju nakopnout.
Co, popr. jak presne ukladat z Modbus elektromeru do Influxu, abych si mohl jednoduse delat denni/tydenni/mesicni statistiky spotreby?
Mam SMD630 a nekolik SMD120.
U pulzniho je mi jasne, ze si muzu ulozit kazdy (kazdy 10 atp) impulz, ale jak ukladat data z modbusu?
Ahoj,
Influx může zapisovat hodnodnoty, které jsou zaslány přes UDP ( https://influxdbcom.readthedocs.io/en/latest/content/docs/v0.9/write_protocols/udp/).
Takže stačí vytvořit v Loxone "Virtuální výstup" s adresou /dev/udp/[IP adresa]/[číslo UDP portu]. Na tento výstup pak dát jednotlivé "Virtuální výstupy příkazu" s hodnotou, kterou chceš posílat (např. "elektromer1 value=<v.2>" pošle measurement s názvem elektromer1 a fieldset s názvem value nastaví na hodnotu z modbus senzoru na 2 desetinná místa).
Jenom pozor, pokud posíláš analogové hodnoty, nezapomeň si vypnout položku "Použít jako digitální výstup".
Posílám takto ze vzduchotechniky a funguje to v poho 🙂
Asi jsem to blbe napsal.
Jak ukladat data do influxu vim (uz tam sypu od teplot az po impulzni vodomer vsechno).
Ale jak ukladat "neco" co se cte ne uplne pravidelne a mam stav pouze ve chvili cteni, tedy z modbus protokolu tak, abych nakonec mohl udelat treba denni sumarizaci?
Asi to chce opačný přístup. Nebudeš čekat na změnu stavu (impuls), ale budeš aktuální stav zjišťovat (pravidelné dotazování). Vyčítat data z elektroměru můžeš buď v Loxone
a nebo použiješ třeba Nodered a do Loxone budeč číst nebo posílat nen údaje, které chceš zobrazit ve vizualizaci.
https://flows.nodered.org/flow/ee2213f68fea86729e03c222d7cbd89b
Jenže co jsem zatím koukal, tak to dotazování není úplně přesně každých třeba 30s. Navíc když tam bude cca 2s peak, do kterého se trefim, tak mám najednou 30s peak atp. Prostě přesnost jde úplně do háje. V mesicni sumě mám najednou úplná hausnumera.
Tomu nějak nerozumím. Co chceš vlastně z elektroměru vyčítat? Přes modbus elektroměr čtu a je jasný, že mi může utéct krátkodobá špička příkonu, proudu ..., ale celková spotřeba se tím neovlivní, protože čtu co má v sumě elektroměr. Jen v případě, že by nějakou dobu nefungovala komunikace, tak se spotřeba v grafu naakumuluje k obnovení komunikace. V případě impulsů "výpadek komunikace" (třeba restart MS) znamená, že se data na elektroměru a v Loxone rozjedou, u modbusu se to po obnovení komunikace zase srovná.
V tomhle vlaknu jsem resil, jak modbus elektromer napojit na blok mereni spotreby:
https://www.vodnici.net/community/loxone-a-arduino/modbus-elektromer-a-blok-mereni-spotreby/
Takze ted jedu pouze pres aktualni vykon. Coz je asi jadro pudla.
Zatim mi reseni vychazi takto:
- Denni spotrebu si budu ukladat zvlast primo z elektromeru a z ni muzu pocitat tydenni a mesicni spotrebu.
- Pro vykresleni detailniho grafu spoteby budu ukladat aktualni vykon treba po 30s, coz pro orientacni predstavu "chovani obyvatel domu" staci

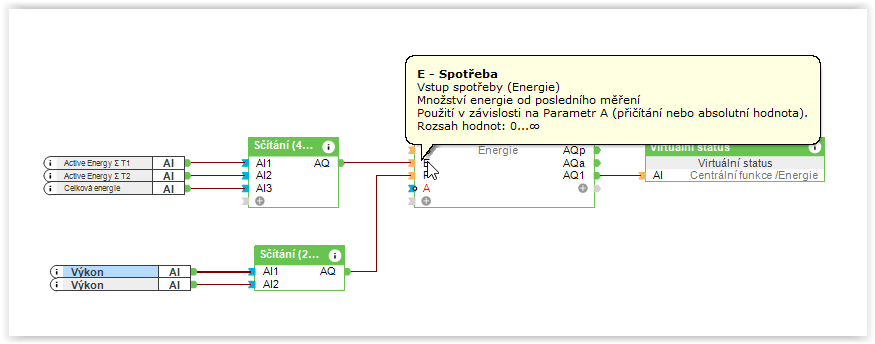

Tak to já na E přivádím aktuální stav elektroměru, A mám nastavené, že na E je absolutní hodnota a P je aktuální výkon.
