Hele jak plánujete u těch svorek přivedení CYKY kabeláže? Dlouho jsem nad tím dumal, ty svorky jsou extrémně tenké, vůbec tam není místo. Napadlo mě toto, ale nevím, je to docela pakárna to zapojovat.
Co jsem koukal, tak mnoho lidí holí tu CYKY někde dole v rozvaděči a pak ty kabely táhne v kabelovým kanálem do svorek.
Je to hezci, to si myslim taky...jen...
1) je potreba myslet na to, ze kabely v prvni rade pujdou blbe "editovat", takze tam dat vyvody, ktere se nebudou moc menit
2) pokud bude potreba prizemnit stineni, s timhle systemem to asi nepujde.

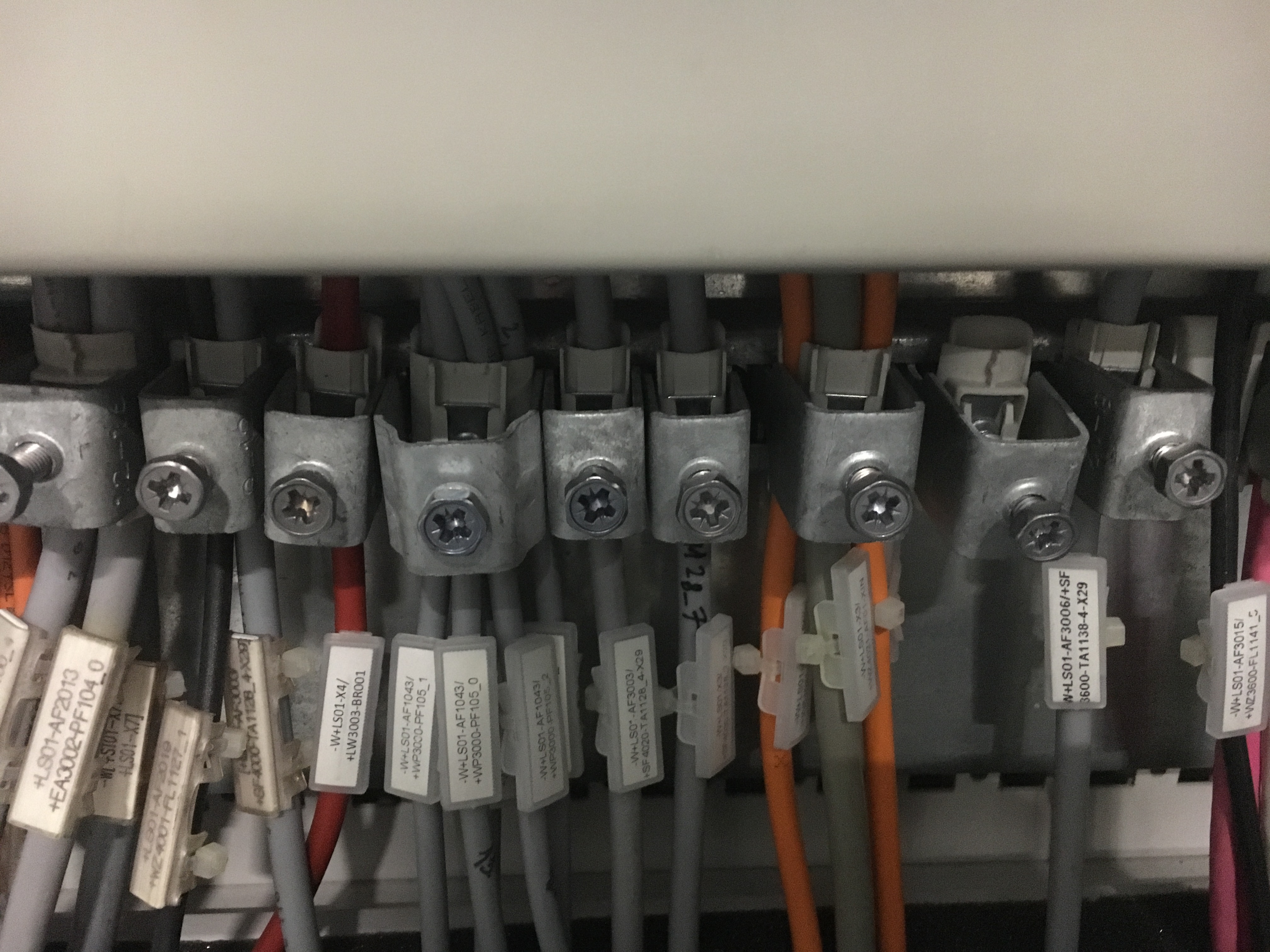

Vzhledově je to možná super, tím to končí. Přijde mi lepší to dávat na ty kovové svorky, hlavně dokážou pojmout více kabelů. Ty plastové zas tolik nedrží nebo je nutné to přetáhnout ještě fazetou. Jinak je to řešení rittal. Ty lišty mám navíc, vzal jsem celé 12ks balení, protože jsem nesehnal za dobrou cenu kusově. http://www.produktinfo.conrad.com/datenblaetter/00000-24999/001048789-da-01-de-KABELFIXIERUNG_PS_4319_090_50ST.pdf

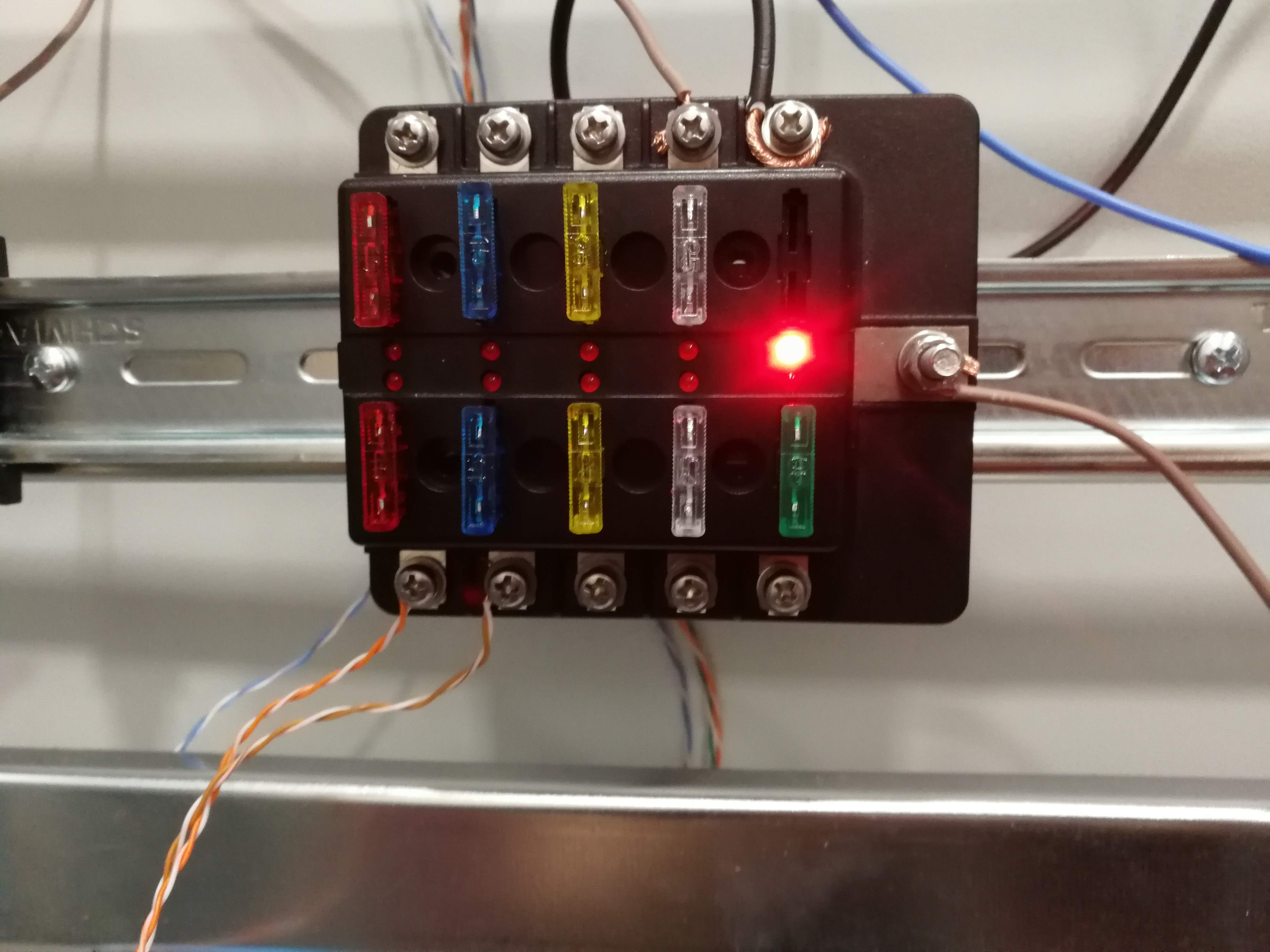

Ještě jsem dnes zkoušel toto, asi to bude pro mě cesta na jištění 24V větví. Neřešte způsob připojení kabelů, nechtělo se mi vyhazovat zbytečně očka.
Zajímavé. Bohužel asi ne levné 🙂
Nevím na který příspěvek reaguješ.
Ten rittal - cca 120,- 45cm lišta, plastová svorka (6-9mm) cca 7,-

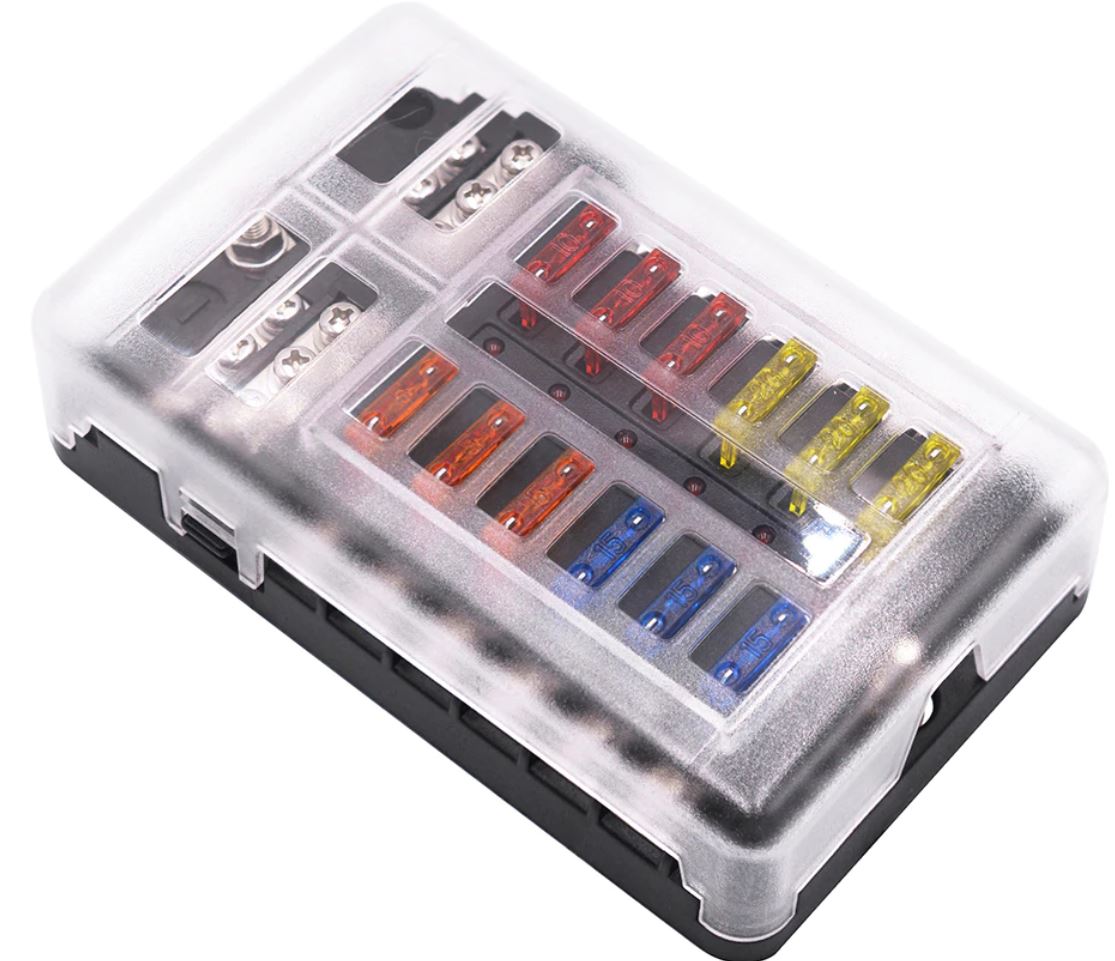

Ten pojistkový držák 10 USD včetně pojistek a oček + 20,- za nosič na DIN. Jakékoliv řešení přes autopojistky na DIN jsou drahá jako prase. Tohle je zhruba 25,- na jedna jištěnou pozici. Spíš pak uvažuji ještě nad touhle variantou, kde můžu rozvádět i GND, abych tam nemusel rvát další svorkovnici. 12 pozic/500,- max. 100A
A budes nejak resit to IP00 co na tech drzakach je? Mel bych z toho trochu strach.
Pokud necituji nějaký post, tak reaguji na ten co je hned nad mým postem 🙂
Aspoň tak jsem zvyklý z jiných fór, bral jsem to, že je to nějaké nepsané (možná i psané) pravidlo.
Ale nejsem už nejmladší, takže je možná již jiná doba, než před 20 lety, kdy diskuze na webu začínaly.
@Cybermole - muzes sem, prosim, hodit odkaz na DIN drzak, ktery jsi pro ten pojistkovy panel pouzil?
Tohle za mě asi uplně ok, má to kryt, takže nechtěný dotyk nebo zkrat nehrozí. Řeší to částečně i distribuci GND.
Pokud půjde někdo touto cestou, tak si kupte kvalitní pojistky. Ty z Číny proudově neodpovídají. 3A pojistku jsem 5A zdrojem neupálil ani po 10 vteřinách.
Odkaz na fuse holder a DIN holder.
Koldovo reseni je asi elegantnejsi...co tim budete jistit ? Klasicke 24VDC vetve jak treba napajeni PLC, DI, DO ?
Ja planuju tohle Wago 787-1668... umi to komunikaci do PLC (ale asi bohuzel ne do Loxone)
