Propojení Loxone Modbus + Abb elektroměr

Page 7 / 9

Frc
 Frc
(@frc)
Eminent Member
Joined: 5 years ago
Posts: 35


Me pomohlo tohle video ...

https://www.youtube.com/watch?v=yBtqKSWDn1Q&t=840s

pokud to umite jednoduseji, dejte vedet 🙂 jeste me 4 elektromery cekaji


ReplyQuote
KaZaN
(@kazan)
Estimable Member
Joined: 4 years ago
Posts: 237

Posted by: zmata

Eastron SDM630 a několik SDM120, Mladá Boleslav, všechny kolísají cca mezi 49,95 a 50,05.

@Zmata jakej máš přesně ten SDM630? Na Alíkovi jich mají několik a nevím, který je správný 🙁 Dík.

edit: tenhle? SDM630 Modbus V2, multi-function power analyser, 1p2w 3p3w 3p4w, modbus/pulse output port RS485, PV solar system available, MID

This post was modified 4 years ago 2 times by KaZaN

ReplyQuote
Honza
(@xbenkju)
Eminent Member
Joined: 5 years ago
Posts: 44

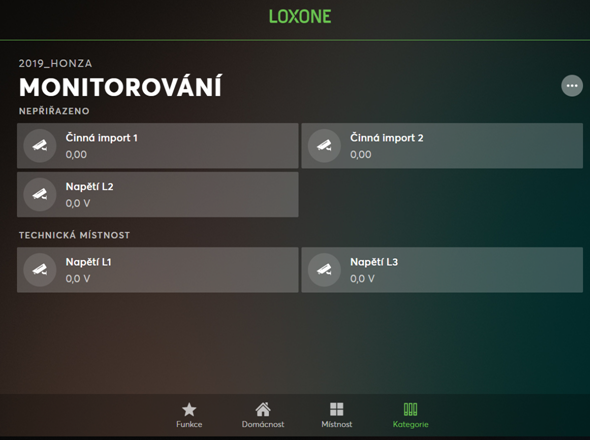

Ahoj, asi sem uplně ... ale potřebuju nakopnout.

Prošel jsem zapojení dle popsaných postupů a šablon a nemohu pořád vyčíst data.

Nenapadá někoho v čem sem udělal chybu?

3
2
1

Diky


ReplyQuote
JaanT
(@jaant)
Eminent Member
Joined: 5 years ago
Posts: 35


Obzvlaste pokud jich mas vic, musis k tomu mit odpor. Spravny je tusim 120Ohm.


ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Documentator
Joined: 6 years ago
Posts: 1768

Posted by: Honza

Ahoj, asi sem uplně ... ale potřebuju nakopnout.

Prošel jsem zapojení dle popsaných postupů a šablon a nemohu pořád vyčíst data.

Nenapadá někoho v čem sem udělal chybu?

3
2
1

Diky

Zkontroluj zapojení svorek AB, když tak je zkus prohodit. Dej sem více obrázků z nastavení v loxplanu, nebo celý loxplan.


ReplyQuote
zmata
(@zmata)
Estimable Member Moderator
Documentator
Joined: 5 years ago
Posts: 115


@KaZaN Ano, to je přesně on, akorát jsem ho měl za 78$ včetně dopravy.


ReplyQuote
Aleq
 Aleq
(@aleq)
Reputable Member
Documentator
Joined: 5 years ago
Posts: 410


Ahoj všem,

jsem jedinej, komu to občas zazlobí tak, že uletí spotřeba o několik řádů jinam? Používám @jirin-sv -ův vzorec a mám to napojené do bloku měření spotřebu. Zde pro ilustraci zapojení jen pro měření spotřeby (tj. co nejjednodušeji), bez aktuální hodnoty.

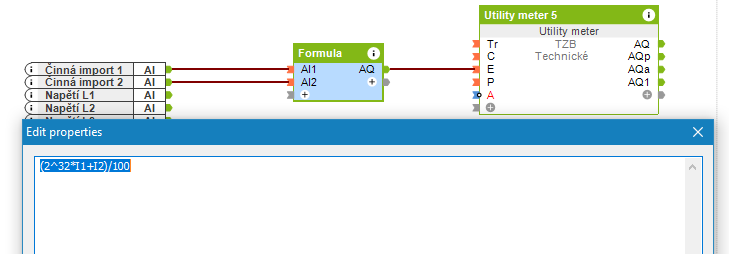

abb loxconfig

Pár dní to funguje, pak to najednou ulítne a je to v háji:

abb spotreba

Přemýšlím, jestli to není tím vzorcem, že jedna hodnota je zaktualizovaná a druhá ne či tak něco...?

Nějaké nápady? Zkusím zatím logovat jen "Činná import 2)



Díky, A.


ReplyQuote
Aleq
 Aleq
(@aleq)
Reputable Member
Documentator
Joined: 5 years ago
Posts: 410


Je to tak, Činná import 1 mi ráno v 7 (začátek drahého, náhoda?) vylítla na 22MWh a to úplně rozhodí celkovou spotřebu z toho vzorce. Nějaké nápady? Filtrovat to? Vyprdnout se na vzorec?


ReplyQuote
Pigom
(@pigom)
Eminent Member
Joined: 4 years ago
Posts: 47


Něco podobného jsem řešil u jiného modelu ModBus elektroměru. Zničeho nic mi naskočila dvojnásobná spotřeba než ukazovalo počítadlo. Zajímavé na tom bylo, že to dělalo jen počítadlo T1. Vysvětluji si to tím, že v určitou dobu loxone vyčte z elektroměru přes modbus tuto nesmyslnou hodnotu (nevím jestli je to chyba elektroměru, protože tato hodnota se ukáže jen v krátkém časovém úseku) a díky zaškrtnutý "absolutní hodnotě" se zapíše tento stav do měření spotřeby. Jediný řešení co mě napadlo je zápis hodnoty jednou za minutu do měření spotřeby. Od té doby mám klid. Snad jen kdyby se zrovna při zápisu objevila špatná hodnota, tak by mohl nastat problém.

Elektroměr




ReplyQuote
nksh
 nksh
(@nksh)
Reputable Member
Joined: 6 years ago
Posts: 404


@aleq asi pred rokem se mi stalo to same. Od te doby nastesti klid


ReplyQuote
smotek7
(@smotek7)
Noble Member Moderator
Documentator
Joined: 5 years ago
Posts: 1442


Mam dotaz ohladne Modbus elektromerov.
Loxone si vycitava len aktualnu spotrebu a podla toho si robi zaznam v case.
Ked vypadne napriklad komunikacia na 1 den, nevie si zo ziadneho registra vycitat kolko bola spotreba za ten den ked bol vypadok.
Je to tak ?
@koldavideo ty budes vedet asi najskor.
Dik


ReplyQuote
Kynio
(@kynio)
Estimable Member
Joined: 3 years ago
Posts: 100


A na druhou stranu, ten pulsní elektroměr funguje jak?

1) zasílá každou chvíli aktuální stav počtem impulsů, takže při výpadku komunikace mezi lox a elektroměrem se po opětovném připojení zjistí aktuální stav

2) zasílá impulsy nepřetržitě a pokud je komunikace přerušena, na vždy budou tyhle impulsy ztracené a po opětovném připojení se zase jne přičítá bez ohledu na to, kolik jich bylo ztracených..




ReplyQuote
Pavel
(@pa-v-el)
Noble Member Moderator
Donator
Joined: 6 years ago
Posts: 1450


@kynio

2 je správně


ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Documentator
Joined: 6 years ago
Posts: 1768

Posted by: @smotek7

Mam dotaz ohladne Modbus elektromerov.
Loxone si vycitava len aktualnu spotrebu a podla toho si robi zaznam v case.
Ked vypadne napriklad komunikacia na 1 den, nevie si zo ziadneho registra vycitat kolko bola spotreba za ten den ked bol vypadok.
Je to tak ?
@koldavideo ty budes vedet asi najskor.
Dik

Na vstup bloku měření spotřeby přivádím aktuální výkon z elektroměru. Za celou dobu jsem nezaznamenal výpadek a i kdyby je to zanedbatelné 🙂


ReplyQuote
smotek7
(@smotek7)
Noble Member Moderator
Documentator
Joined: 5 years ago
Posts: 1442


Zase som sa zasekol:
SDM630  USR232 - 410 LOXONE
Data idu ale nezmyselne cisla,rychlost skontrolovana.

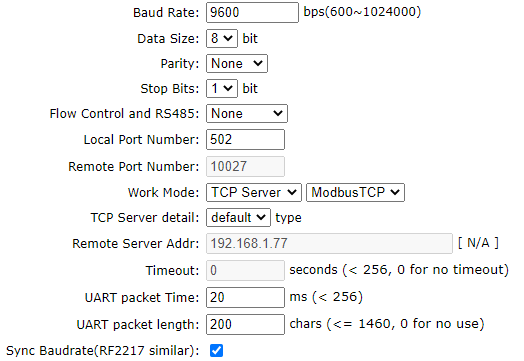

Nastavenie prevodnika


Loxone modbus adresa 1

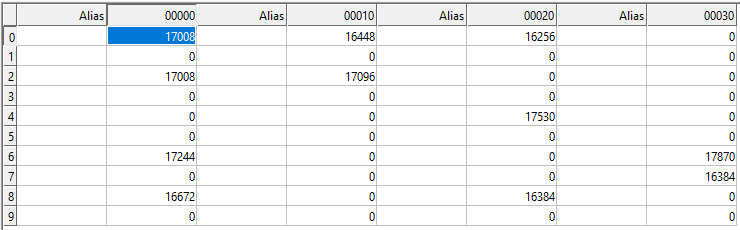

vysledok v modbuspoll


vysledok v loxone


Poradte co mam zmenit, co nevidim.
Dik


ReplyQuote
