MODBUS poslání konstantní hodnoty?

7 Posts
2 Users
3 Likes
1,162 Views
milanc
(@milanc)
Trusted Member
Joined: 7 years ago
Posts: 60
Topic starter

Ahoj, u vířivky používám MODBUS protokol. Pro nastavení teploty používám analogový aktor (AQ), který má jako vstup číslo (teplota, nahoru/dolů tlačítko).

Mám zde požadavek na automatické zasílání dvou konstantních teplot na základě akce (digitální). Lze něco takového vůbec udělat? Nějak tápu...

U digitálního aktoru nenastavím prakticky nic, předpokládám, že to je přímo pro nastavování 1/0 v zařízení přes MODBUS.

V analogovém sice nastavím, ale potřebuji jej aktivovat 1/0 a "příkaz" mít konstantní.
Nevíte někdo? Děkuji.



Quote
(@skadra)
Estimable Member
Joined: 6 years ago
Posts: 171


Použíj blok výběr "analogový výběrový přepínač"



milanc reacted
ReplyQuote
milanc
(@milanc)
Trusted Member
Joined: 7 years ago
Posts: 60
Topic starter

Ahoj, to vypadá dobře. Děkuji.

Takže když chci posílat 2x fiční hodnoty, tak je píchnu jako konstanty na AI1 a AI2 ok? NA AQ píchnu výstup do modbusu s AQ vstupem, co už mi funguje.

Teď ještě nějak pořešit přepínání 0/1 do S přes 2 různé digitální vstupy. Prostě jeden do něj pošle nulu a druhý jedničku. Předpokládám, že výstup se aktivuje jen při změně?

M.



ReplyQuote
(@skadra)
Estimable Member
Joined: 6 years ago
Posts: 171


Přesně tak, na A1 a A2 dáš nějaký konstanty a na AQ výstup. Když je S vstup aktivní uplatňuje se A2 pokud není aktivní A1. Takže pak už jen třeba blok "vypínač", Vstup O zapne výstup(aktivuje S nastaví výstup na A2) a vstup R deaktivuje výstup(deaktivuje S nastaví výstup na A1)



milanc reacted
ReplyQuote
milanc
(@milanc)
Trusted Member
Joined: 7 years ago
Posts: 60
Topic starter

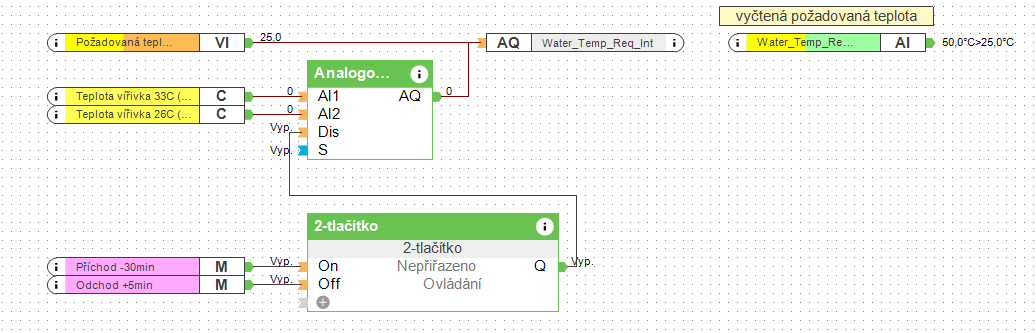

Moc díky, takto by to mohlo fungovat?

Na signál -30 minut by se měla aktivovat teplota 33C. Tento signál drží. Pak třeba po hodině padne a vygeneruej se jen krátký puls Odchod +5min. Ten by měl přenastavit teplotu na 26C. Je jasné, že když do toho někdo sáhne přes ruční řízení (VI) mimo tyto 2 pulsy, tak to tak zůstane do další aktivity těch 2 signálů. Může být?

Výstřižek


ReplyQuote
(@skadra)
Estimable Member
Joined: 6 years ago
Posts: 171


Tam ti bude dělat bordel to propojení z toho výběrového přepínače a požadovaná teplota, tam to bude potřeba ještě taky nějak pořešit, dalším výběrovým přepínačem a nějakou logikou - přepínání ručně / automat.



milanc reacted
ReplyQuote
milanc
(@milanc)
Trusted Member
Joined: 7 years ago
Posts: 60
Topic starter

Díky, co jsem zkoušel, tak to zdá se funguje. On ten virtuální vstup požadovaná teplota se volá jen uživatelsky, přes ten přepínač to řídí časově automatika (vrací do požadovaného nastavení). Zabírá vždy poslední změna, tak myslím, že to bude OK. 🙂
