add 2:tak ma to pulzne posielanie + RS485 komunikacia
http://elsynn.abb.cz/obchod/documents/ABB_Elektromery_Hl_katalog.pdf
str.23
Asi tiez objednam hodi sa 😉 dobre si nasiel.
Ked tak odfot ten display - pise tam ze to ma mat nejaky novy update ovladania a textu
Ja jsem cekal, az dorazi dom, jakou bude mit sbernici, dle foto ma 485 a na boku IR vystup - zrejme na komunikaci s ostatnimi ABB zarizenimi bocnim IR vstupem. Komunikaci jsem jeste nezkousel, ale nepredpokladam, ze by tam byly vyvedene, popsane piny a nebyly pripojene. Jinak ano, killeriq, je to ten na obr. cos poslal.
Urcite je lepe redukovat pocet cinskejch zazraku v rozvadeci proverenou znackou, kdyz je za takovou cenu i v pripade ze rok vyroby je 2015
Me by IMHO stacil i ten impulsni vystup na celkovou spotrebu, na monitorovani internich vetvi planuji neco na zpusob energomonitoru, s naklapavacima trafama. Ale mit tam vyssi sbernici se precijenom hodi. Zpusob, co zvolil L pomoci jednofazovych monitoru me nevimproc pripada jako overkill a plytvani DIN listou.... (mam malej rack 🙂 toz tak...
hmm ked tak nad tym uvazujem
aj ked je to 3f tak impulzy bude davat zo vsetkych 3f spolu - takze na DI budem vediet len celkovu spotrebu na 3f
Pokial by som chcel z kazdej fazy extra udaj ide to len cez RS485?
Chapem spravne?
Tiez mam uz nabity rozvadzac ale k FVE by sa to mohlo hodit - budem musiet seknut hl.privod pred rozvadzacom, vytvorit dalsi rozvadzac a tam dam ten meter + vyberem 3f istic z hl. skrine dam do novej FVE a mam 3 miesta volne 🙂
Ano, impuls je za celkovy odber, odber jednotlivych F a dalsi pico...nky pres 485
On ten elektroměr totiž dokáže měřit oběma směry. Energie dodaná nebo vyrobená. Proto jsem k tomu co jsem koupil tady dal i ten popis protokolu. Na třech stranách je seznam všeho co dokáže změřit a předat přes Modbus.
Je asi zbytečné jich mít doma víc ale jeden hlavní se určitě vyplatí.
Mimochodem mi přišel i ten modbus elektroměr od číňana. Zatím to platit nebudu - bo mi k tomu neposlal vůbec popis protokolu a navíc je ve varinantě 60Hz, tak nevím jestli to vůbec rozchodím. Kdyby někdo z vás měl popis nebo manuál k tomuto typu, byl bych rád :
@ gisbern : jak se ti podařila ta cena? já tam mám pořád nějakých 80 liber.
Tlacitko make offer - udelas mu nabidku - ja jsem dal 30 Liber, on to bud odmitne, nebo akceptuje. Vzhledem k tomu, ze jich ma asi furu, bych predpokladal, ze akceptuje vsechno 🙂 Zkus zacit na 2o librach, mas max. 3 pokusy. Good luck 🙂
JJ už jsem na to přišel 🙂
@ gisbern : jak se ti podařila ta cena? já tam mám pořád nějakých 80 liber.
mas tam offer - tam napises kolko chces dat 😉
u aliexpress - si uz zaplatil inac by ti to neposlali, mozes napisat predajcovi nech posle manual, pripadne otvorit "dispute" a tam to riesit ak neodpoveda. Treba nafotit co a jako prislo a co nesedi. Pravdepodobne bude chcet tebe aby si to poslal s5, ak ne tak mozno da len nejaku zlavu.
Na aliexpressu jsem to ještě nepotvrdil. Zbývá ještě 35dnů a napsal jsem mu už před 3 mi dny. Zatím neodpovídá, takže to asi skrečuji napíšu že dal špatný popis a chybí manuál ať vrátí peníze.
Pokousel jsem se jeste najit nejaky IR protikus do boku, idealne treba prevodnik 485 / TCP nebo tak neco abych pripadne byl usetreny nakupu 485 extension. Nenasel jsem nic, kdyby jste mel nekdo napad, postneteho 🙂
Tlacitko make offer - udelas mu nabidku - ja jsem dal 30 Liber, on to bud odmitne, nebo akceptuje. Vzhledem k tomu, ze jich ma asi furu, bych predpokladal, ze akceptuje vsechno 🙂 Zkus zacit na 2o librach, mas max. 3 pokusy. Good luck 🙂
Pod 30 liber asi nepůjde, zkoušel jsem 25 a poslal návrh na 30, dva jsem koupil, za ty prachy...
mozno ked sa viac ludi dohodne tak na viac KS da za menej pripadne sa usetri na poste 😉 zobral by som 1 mozno 2 , som v prahe
Pokousel jsem se jeste najit nejaky IR protikus do boku, idealne treba prevodnik 485 / TCP nebo tak neco abych pripadne byl usetreny nakupu 485 extension. Nenasel jsem nic, kdyby jste mel nekdo napad, postneteho 🙂
No Arduino prip NodeMCU ma wifi (4e) + RS485 modul (asi 50c)a odtial to poslat do loxone 🙂 Objednal som si tak ked pride uvidime ci to pojde nejako rozbehat.
Ok, dej pak vedet, ja zatim pouziju jenom pulse, treba se mi podari nekde vyspatnit original ABB modul CEM 05100.

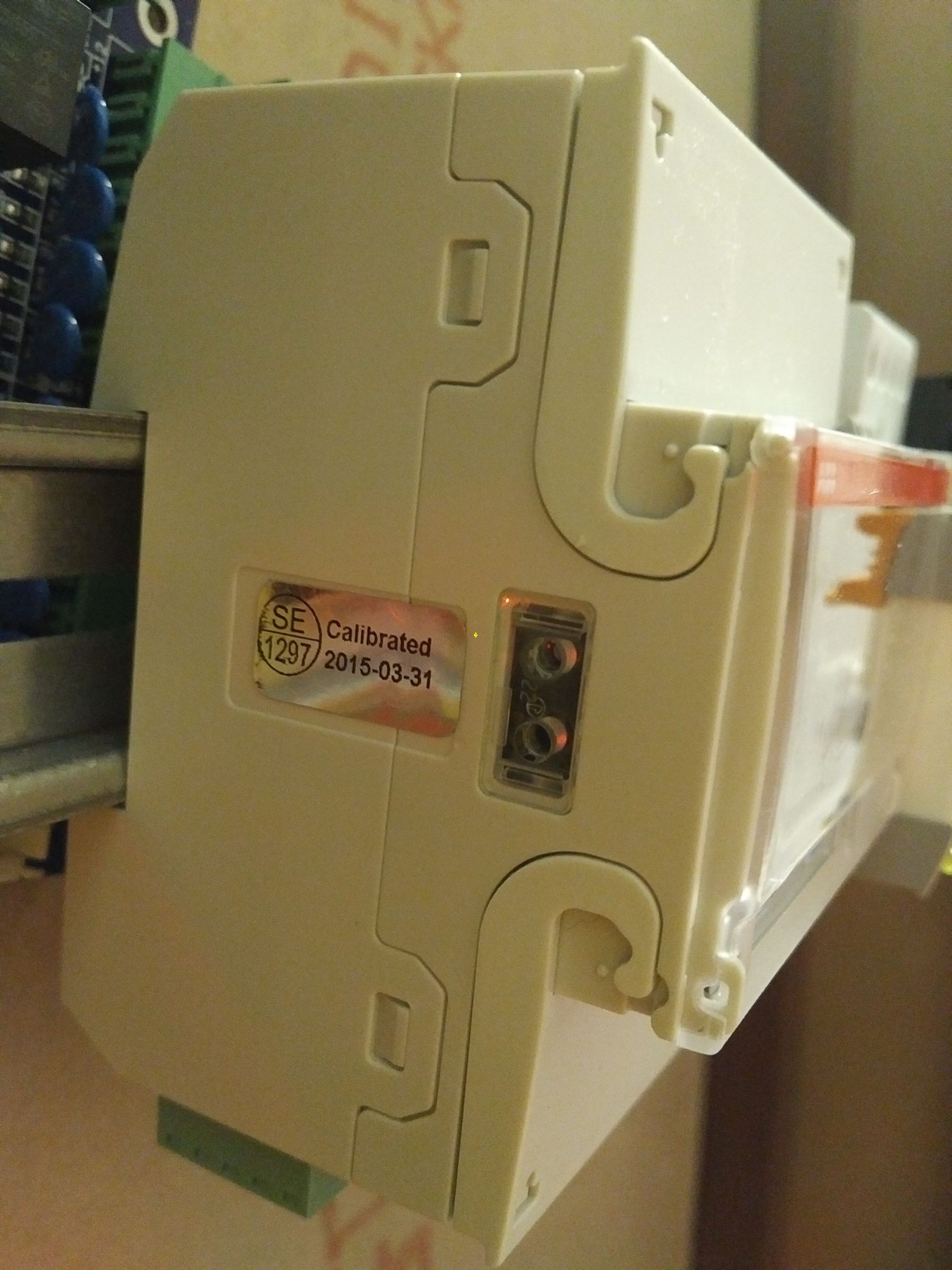

IR vystup
