@killeriq: Podivej se jeste jednou na muj clanek na blogu. vsechno co resis je tam zodpovezeny. Elektromer je ten co sem testoval, schema tam mas screenshotnuty.
mal si to pod arduino (tak mi to tam nejako uslo 😉 )
popis zapojenia v clanku som pozeral ale neni mi to jasne s tou nulou 🙁
preto som chcel nejaku jednoduchu schemu aby som to vedel zapojit

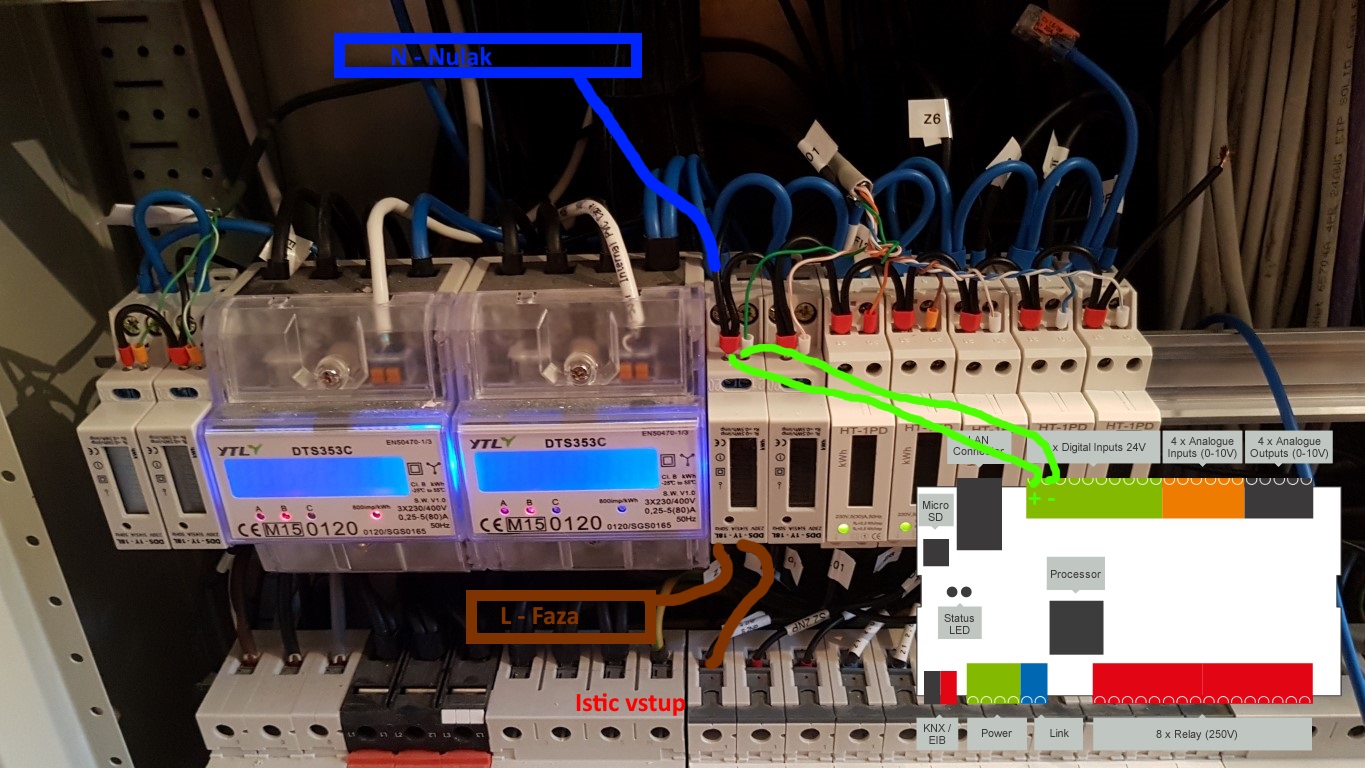

takto ?
No hlavně to nezapojuj podle toho obrázku co jsi dokreslil !!!!!
Při prvním impulsu elektroměru by následoval ZKRAT jako hrooom. Nemůžeš připojit na elektroměr SO+ +24VDC a SO- 0VDC !!!
Na SO+ připoj +24VDC a výstup SO- připoj na vstup Papouch nebo DI Loxone 🙂
Osobne bych mel strach,kupovat zarizeni,ktery jsou na 230V a navic v rozvadeci od cinana.
U nas jdou sehnat taky a rozdil ceny neni nijak zavratny.Mam pak ale klidnejsi spani, jestli mi jednou nevyhori rozvadec, kvuli 1 prvku od cinana, kter nejakou certifikaci ani testovani nikdy nevidel...
mal si to pod arduino (tak mi to tam nejako uslo 😉 )
popis zapojenia v clanku som pozeral ale neni mi to jasne s tou nulou 🙁
preto som chcel nejaku jednoduchu schemu aby som to vedel zapojit
takto ?
No hlavně to nezapojuj podle toho obrázku co jsi dokreslil !!!!!
Při prvním impulsu elektroměru by následoval ZKRAT jako hrooom. Nemůžeš připojit na elektroměr SO+ +24VDC a SO- 0VDC !!!
Na SO+ připoj +24VDC a výstup SO- připoj na vstup Papouch nebo DI Loxone 🙂
Nejako nechapem kde vidis ten problem, ak je SO+/- na elektorometri dole tak 2 zelene ciary/kable idu do Loxone +24v a I1 (Digital input)
Jo aha mas pravdu. Ja teď funguji jen přes mobil takže nemám přehled ?
uf .. 😀

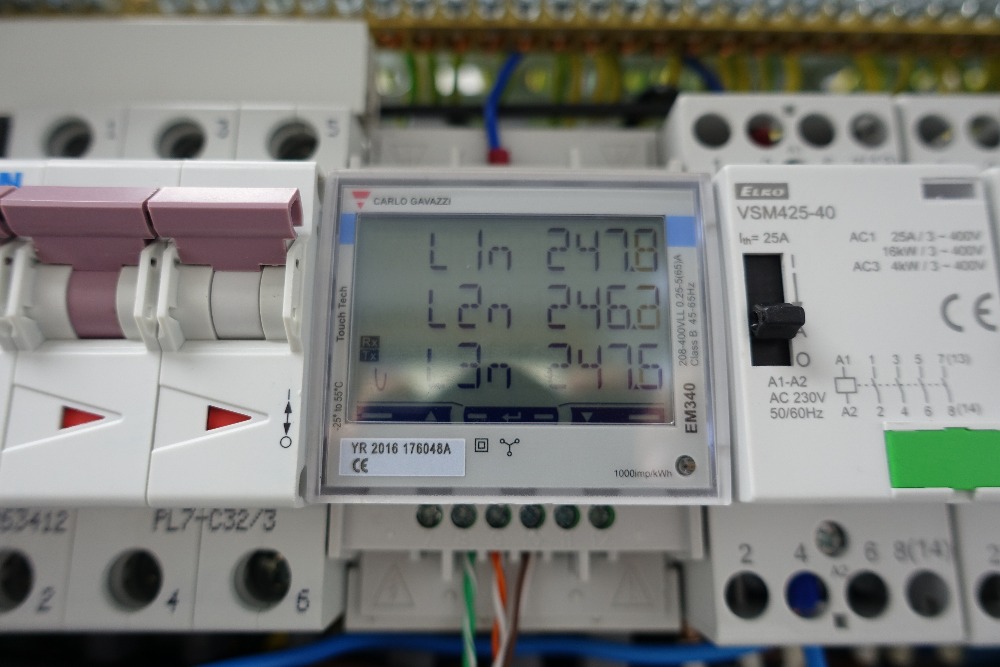

Tak jsem si koupil Modbusový elektroměr ENIKA EM340 a zatím jsem z něj opravdu nadšený. V podstatě to bude nejen elektroměr ale i detekce výpadku proudu, sledu fází, zatížení jednotlivých fází celého domu atd...
Co mě překvapilo je zjištění jak jsme na tom se spotřebou celého domu. Tak třeba topení je od začátku sezony cca 1MW ale celková spotřeba od posledního odpočtu je cca 4,7MW. Takže to co jsem si myslel - že největší spotřeba bude za topení byl omyl. Docela velkou spotřebu má např. vinotéka 🙁

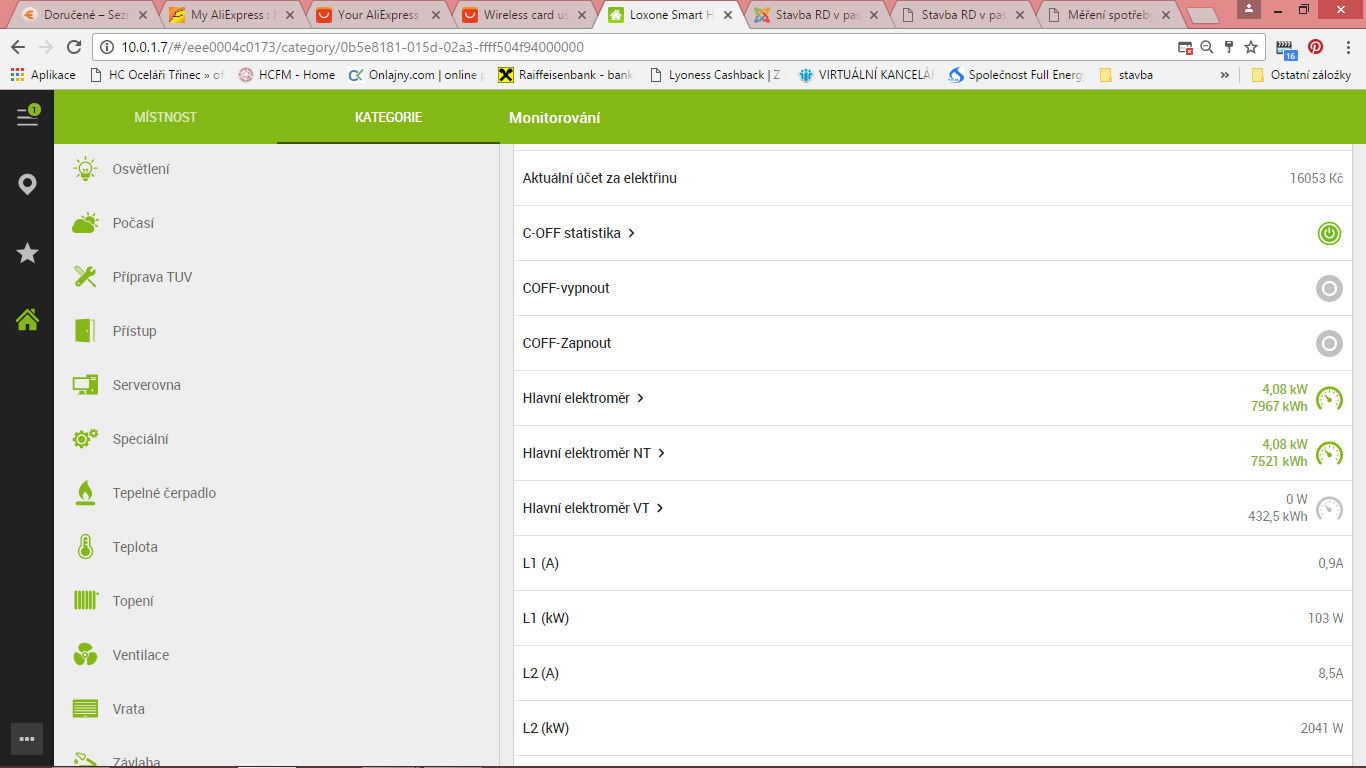

Pomocí bloku vzorec a virtuální status jsem si ve vizualizaci vytvořil aktuální účet za elektřinu.
Asi jsem se taky zamiloval 🙂 kolik tě stál a kupoval jsi přímo na enika.cz?
EDIT: Už čtu odkaz na tvoje stránky, vše jasné 🙂
Kupoval jsem to přímo na enika.cz
Cena 3600,-Kč
typ : EM340DIN-AV23X-S1X 65A,RS485
Má dotykový display a hlavně zabírá jen 3moduly.
Zrovna dnes mi dorazil Modbusový elektroměr z aliexpressu.
Cena je úplně někde jinde ale zabírá 6 modulů. Číňan mi zatím neposlal dokumentaci 🙁
Cena je nepotěšující, ale láska přetrvává 🙂 Na firmu odpadne DPH, tak to bude o trochu veselejší.
Tak jsem zkoušel vygoooglit ten popis modbusu pro elektroměr od číňana a nic jsem nenašel 🙁 Je to typ LEM021GC, tak pokud ho někdo máte, přivítal bych ten návod 🙂

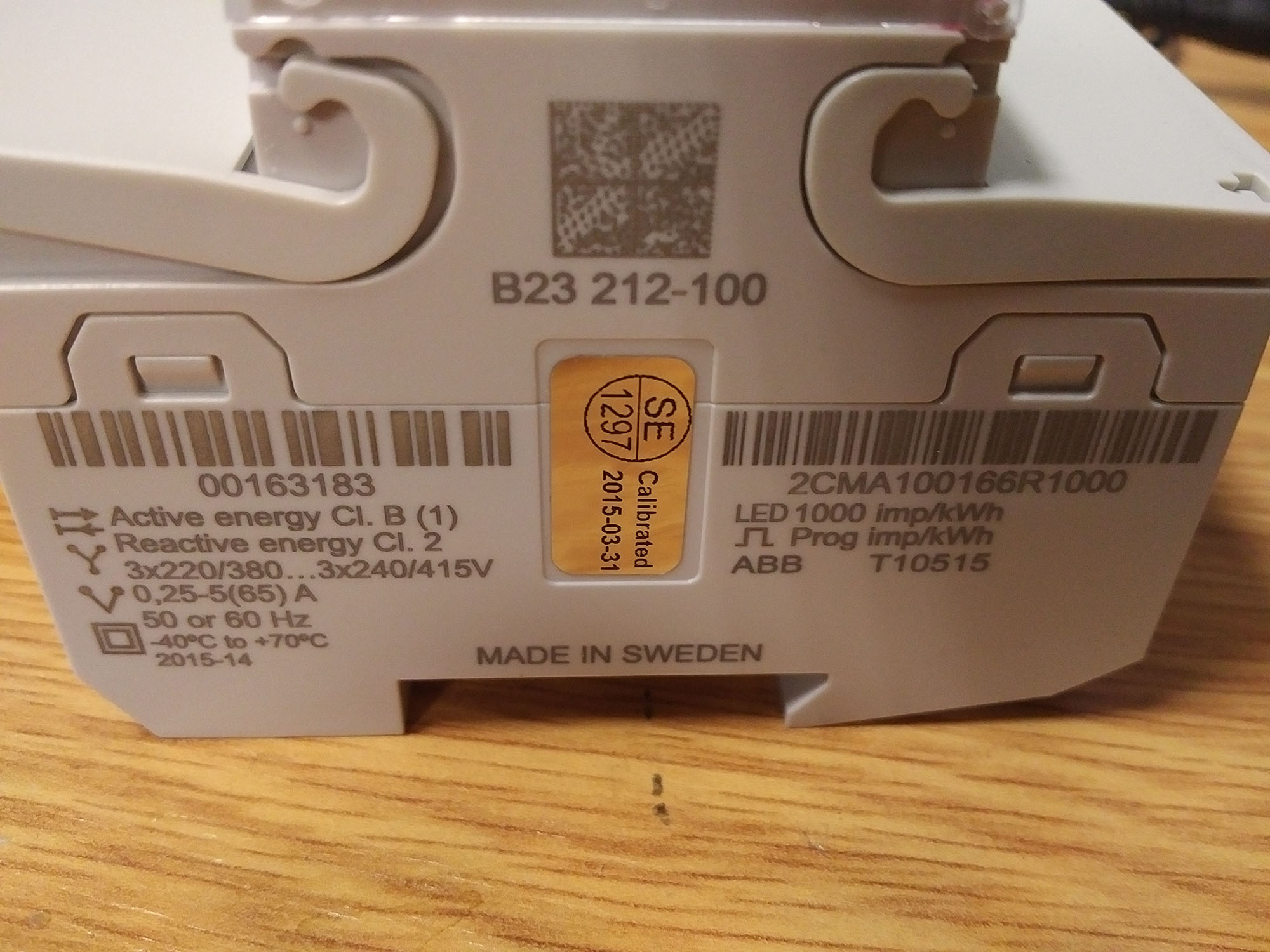

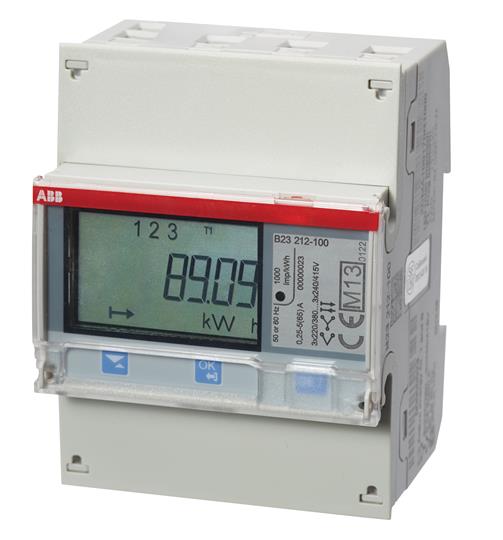

Chlapi, kdyby jste nekdo uplne nepotreboval dotykove ovladani, a mate ucet na ebay tak tadytenhleten ma krasne ABB 23 nove cejchovane elektromery (Fyi 4500,- Kč) Nabizi je za polovicni cenu. Jen tak zkusmo sem nabidnul 30EUR a je doma. Tj. skoro zadarmo. Jenom jsem trnul, aby mel 485 vystup, protoze tyhle elektromery se nechaji koupit s ruznym vybavenim. A nepise, jaky je to typ. Ale ma to tam. plus samozrejme pulsni s 1000/KWh Viz foto. Jedna se PRIME mereni. Bez trafa. Navod. Ma jich jeste dost.
Navod si jeste prostudujte, aby jste pripadne nekoupili neco co nechcete, ja jsem to projel jenom zbezne.

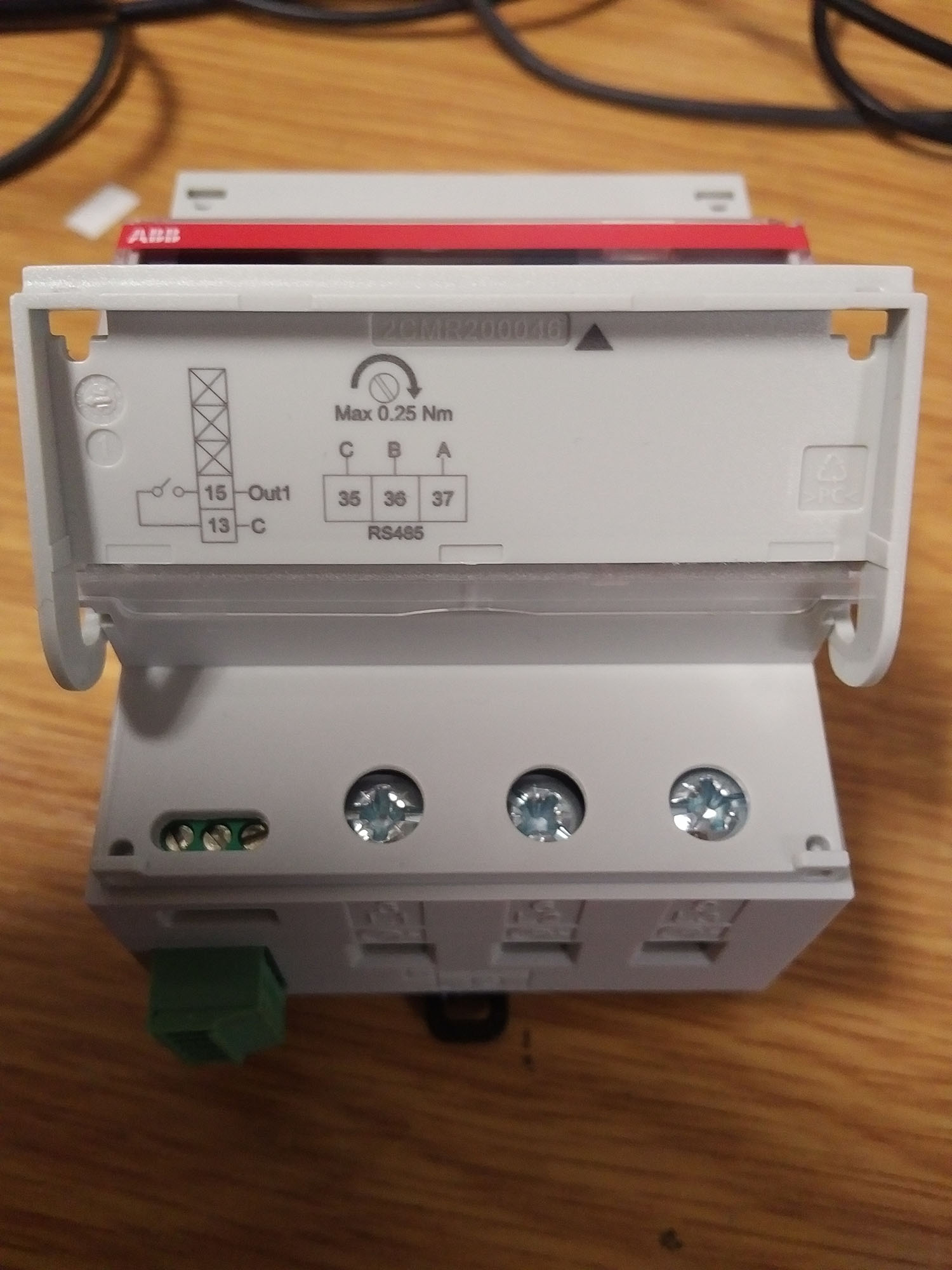

dik za info je to tento na foto? lebo predok si neodfotil 😀
je to teda na rs485? ak ked treba este asi do loxone dokupit modul
alebo posle impulz aj na DI?
edit: nasiel som - zjavne aj aj : Data from the B series meters can be collected via pulse output or serial communication.
All meters come with an infrared port for communication with an external Serial Communication Adapter (SCA) such as the KNX adapter.
takze dokaze skrze 485 poslat atualni zatizeni fazi, stavy meraku atd?
takze dokaze skrze 485 poslat atualni zatizeni fazi, stavy meraku atd?
Ano, přesně tak, resp. si ty hodnoty musíš vyčíst z elektroměru sám.
Viz manuál strana 89:
Active power |
Total |
5B14 |
2 |
0,01 |
W |
Signed |
|
Active power |
L1 |
5B16 |
2 |
0,01 |
W |
Signed |
|
Active power |
L2 |
5B18 |
2 |
0,01 |
W |
Signed |
|
Active power |
L3 |
5B1A |
2 |
0,01 |
W |
Signed |
|
