Jojo, dám vědět 🙂

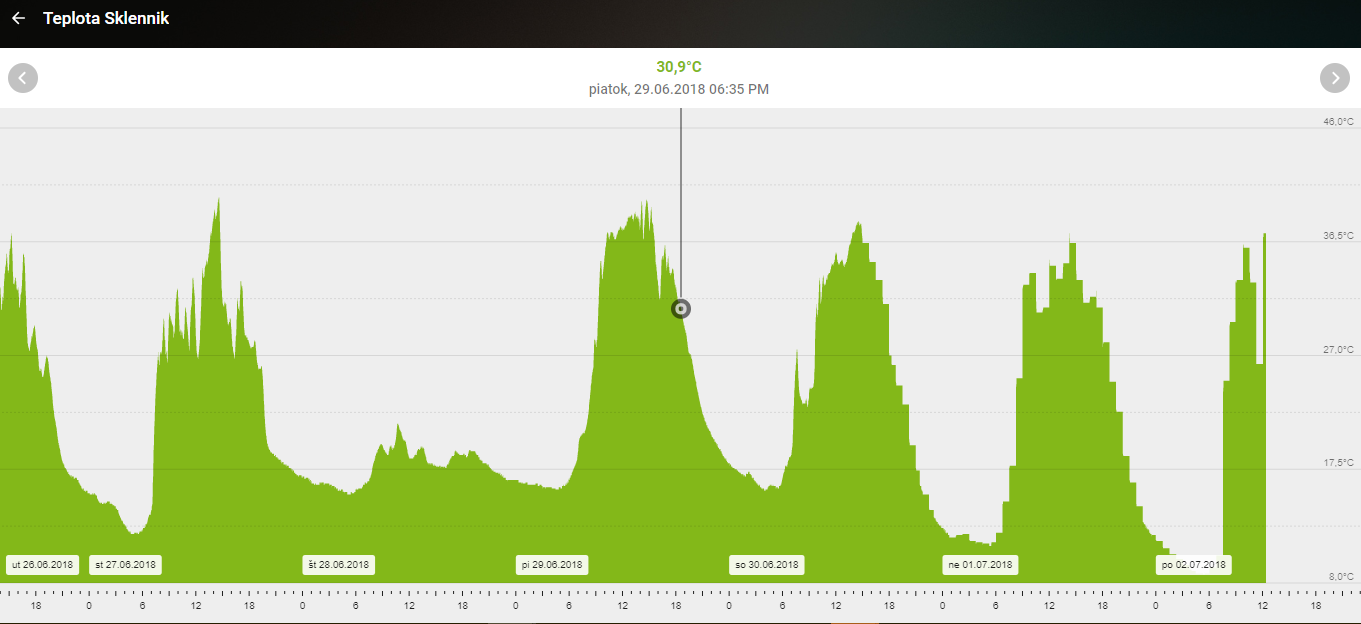

Tu to vidis asi jako to skace 😉 Myslim ale ze v nadrzi co je v zemi to robit asi nebude alebo to bude minimalne...Pretoze sklenik skace teplota +- 30 C . Hlavne sa to zarosi ked "dotankujem" novu vodu z Jimky, ktora ma asi okolo 10-15c.
Ako viem s tym zit , lebo uz viem ze to musim doliat kazdych 4-5d cca, kapace maju rovnaky interval. Je to na samospad - cize aj ked nerolejem nic sa nepokazi (len Chilli budu smadne 😉 )
U jimky asi taketo cidlo pre info a mozno este jedno plavakove pripadne magneticke co bude na urovni 15-20cm od dna ako "zelezna" poistka, aby nepustilo cerpadlo a dalo ti info ze mas doplnit.
Ahoj, dostal se mi do ruky tendle prevodník, ktery by měl přesně splňovat mA->0-10V
Chtěl bych poprosit nějakého elektroznalého, jetli by mi mohl nakreslit na papir schema, jak to propojit s loxonem. Ty co dělali to schema (banda (sama sprostá slova)) to udělali tak, že člověk to z toho schéma prostě nevyčte. Přidávám foto čela toho převodníku kůli popiskům.
https://www.apoelmos.cz/files/gx440.pdf
Díky moc

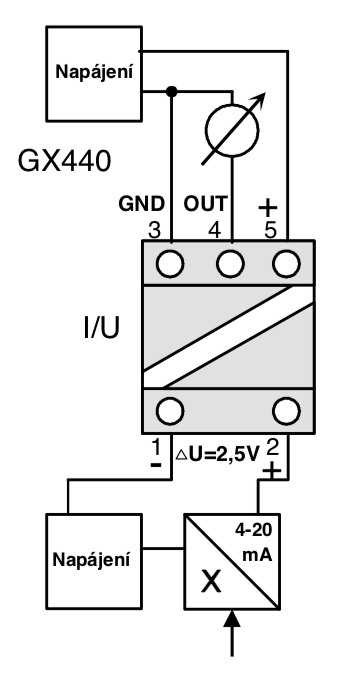

Standardně se proudové čidlo připojuje tak, že + svorku připojíš na zdroj napětí (+24VDC), - svorka je výstup (tedy zapojíš do převodníku - svorka 2). Na svorku 1 převodníku hodíš druhý pól (nulu) zdroje +24VDC. A do loxonu zapojíš svorky 3+4.
tady takhle ? A co svorka 5 ? nemusi se to njeak napájet taky +24 nebo takneco ?
Podle toho datasheetu bude muset připojit +24V i na svorku 5 aby z toho něco lezlo. Nebo se pletu?
to si prave taky myslim
Jasně, na svorku 5 hoď napájení +24VDC.
Jinak není tam trafo ale zdroj (DC ne AC). A pokud máš pro napájení loxone a koncových prvků různé zdroje, propoj jim ještě nuly mezi sebou.
Po nejake dobre pridavam jedno trochu jednoduche ale zaroven levne reseni mereni hladiny, kteremu nejaky pavouk v nadrzi ci pavucina nemuze vadit:)
Kdyz jsem premyslel, jak jednoduse poznat, kdy je treba nadrz dopustit a kdy naopak cerpadlo ze studny pro doplnovani vody vypnout, napadlo me vyuzit klasicke plovaky a tuto myslenku realizoval.
Vse jsem dal konecne dohromady. Na nerezove tyci, ktera je ponorena v nadrzi, mam umisteny pohyblive jezdce a v nich na kloubu tyc s uchycenym klasickym plovakovym cidlem s vystupem 0V nebo 24V (v zavislosti na stavu dava plovak 0V nebo 24V).
Tyto vystupy ze dvou plovaku prevedu v Loxone na stav hladiny 100% a 50%. Horni plovak je pro maximalni hladinu naplneni 100%, stredni plovak pro 50% naplneni, a spodni je pro havarijni stav,kdy je plovak primo napojeny na cerpadlo a v pripade nedostatku vody a poruchy ostatnich plovaku cerpadlo natvrdo vypne.
Mam tak dve zakladni informace, ktere potrebuju mit - pri 100% naplneni vypnu cerpadlo ze studny, pri 50% naplneni zapnu cerpadlo ze studny.
Plovaky maji vzdy nejakou hysterezi, nez se prepne opacny stav. Spolecne s moznosti posunu jezdce na tyci bude mozne prenastavit stavy naplneni nadrze napr. na 30% spodni a 80% horni.
Jak to bude fungovat se uvidi behem nasledujicich dni.
Zdá se m to až zbytečně drahý řešení - jen ta nerez tyč musí stát pár peněz.
Co třeba použít něco takového, kuchnout to a připojit do Loxone - https://www.conrad.cz/ukazatel-stavu-hladiny-kemo-m167n-3-v-dc-modul.k191332#
Nebo použít něco takového - https://www.bbelektro.cz/sonda-ovladaci-s-10-1-delka-10m-rozdil-hladin-100cm-k-hladinovym-spinacum-hs-elvy/d-79955-c-3467/
Poskladal jsem to vetsinou z dilu, ktere mi zbyly ze stavby - Nerezovou tyc a plastove potrubi pro vyrobu ramen jsem mel doma, 2 cidla staly 400 Kc....reseni je urcite spousta, ja jsem se rozhodl pro tohle.
Klucí, řešení za 3 dolary 😀 http://s.aliexpress.com/NVzyMzaI
Objednal jsem si to na detekci, kdy mi začne nádrž přetékat do trativodu...
a funguje to?:)
To ještě nevím 😀
Ale proč by nemělo...
Ja mam v retencce tohle:
Prijde mi to jako asi uplne nejjednodussi reseni, ale samozrejme si z toho potom nemuzu delat pekne grafy mnozstvi vody v nadrzi...
