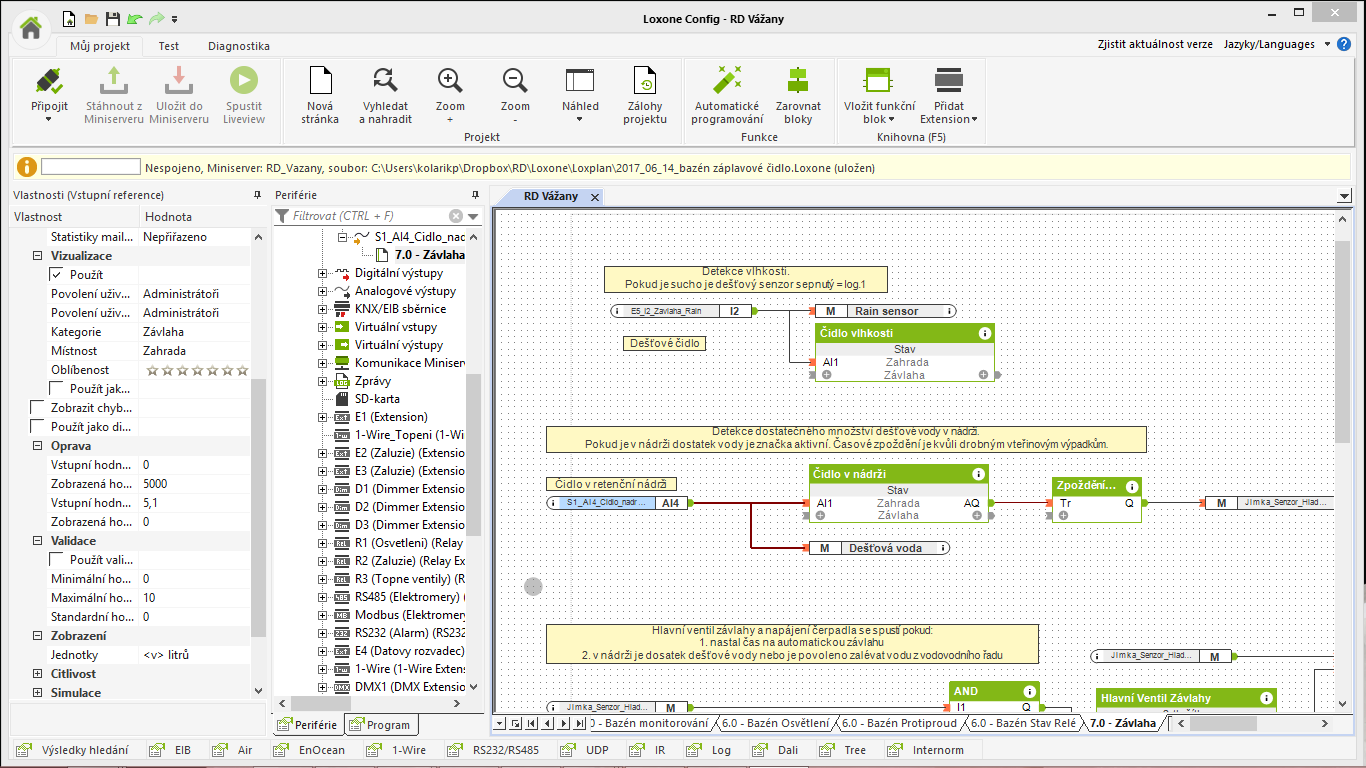

Při hodnotě 0V = je nádrž plná, tomu odpovídá přiřazená hodnota 5000 litrů. (tento stav ale nikdy nemůže nastat, protože by hladina byla nad přepadem)
Při hodnotě 5,1V = nádrž je téměř prázdná, tomu jsem přiřadil hodnotu 0 litrů. (tento stav je už pod kritickou hodnotou 500 litrů, kdy je ještě povoleno spustit čerpadlo).
A jakej máš tvar nádrže?
Já mám plastovku, která má vypouklý tvar (takovej ragby míč 🙂 ), takže se obávám, že tam mi tato lineární závislost nebude moct vycházet...
@radek: nesmis na to jit linearne, ale odkrokovat to. Treba po 10ti cm, spocitat kolik tam cca je a podle toho ukazovat
Aha, já mám klasický hranatý kvádr, takže naprosto ideální.
Ve tvém případě mě zatím nenapadá nic jiného než použít blok STAV.
Nelinearitu bych asi skokově po 500 litrech.

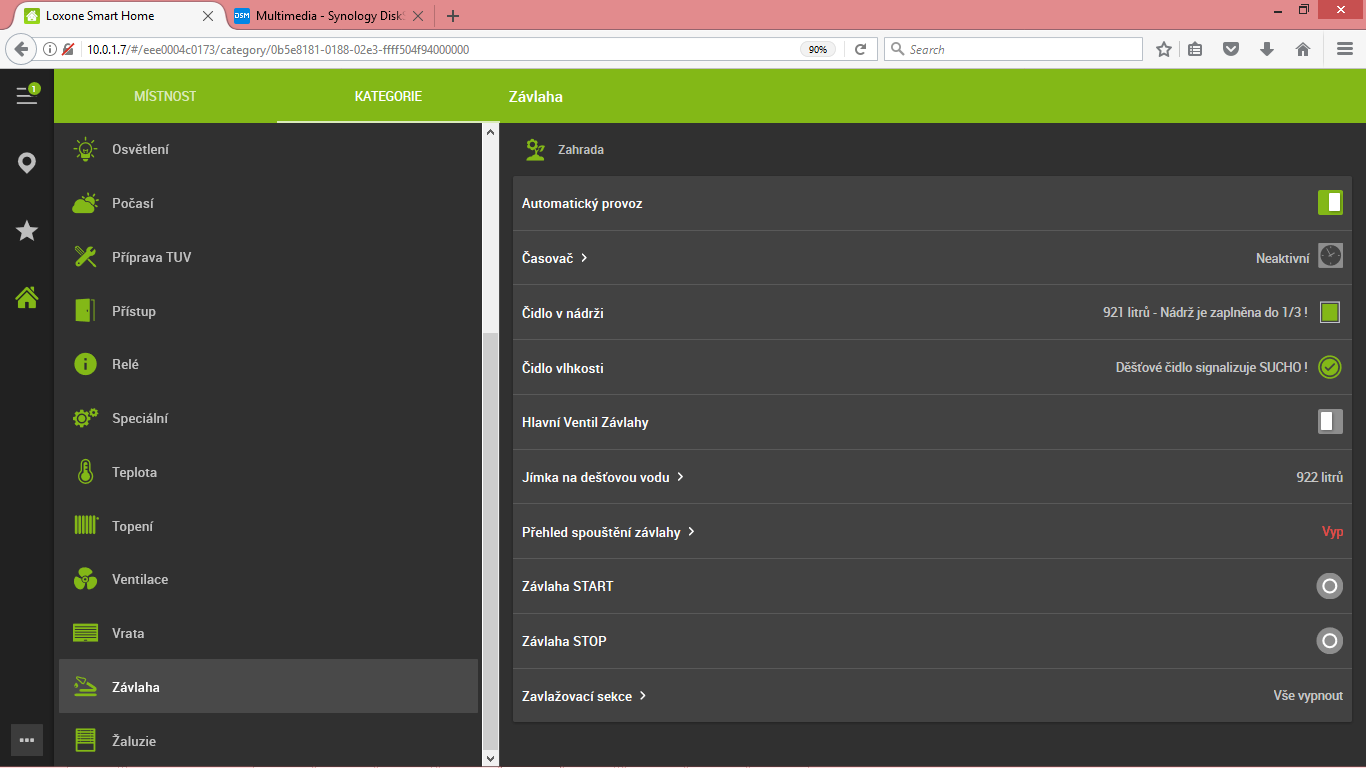

Já jsem schválně taky použil i ten blok stav, kde zobrazuji stav
- prázdné,
- 1/3,
-1/2,
- 4/3,
- plná.
Takže u Tebe bude např
0V - 3V odpovídat 1/3
3V - 7V odpovídat polovině
7V - 10V odpovídat plné nádrži
(to jen zhruba, můžeš to přepočítat např po 500 litrech.
kolda: to s tym statusom a ikonkami sa mi paci...tak to nemam veru, v ktorom module to nastavujes?

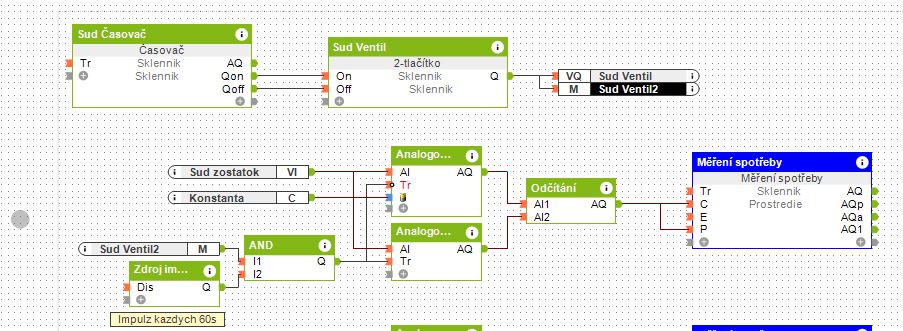

Na radu loxonu to mam cez analogovu pamat. Doplnil som to o 60s impulz aby mi to odcitavalo(od plneho suda) ked je zapnuty ventil a voda tecie, ty sa to priebezne updatuje.
radek: daj to na % a je 🙂
Tak to uz mám jenom jeden problém, že nádrž mám momentálně plnou. Musím počkat, až ju vyčerpám a pak zkusím odměřovat. Asi to vidím na nějaký hnusný matematický vzat kde na jedné straně bude výška hladiny a na druhé objem vody. Musím popátrat, to už bude vyšší matematika 🙂
radek nemyslim ze musis cakat...len si to zmeraj nejako palicou kolko to ma a zadaj
Ja do loxone posielam uz priamo CM z arduina, preto sa mi nezdali tie hodnoty napatia..

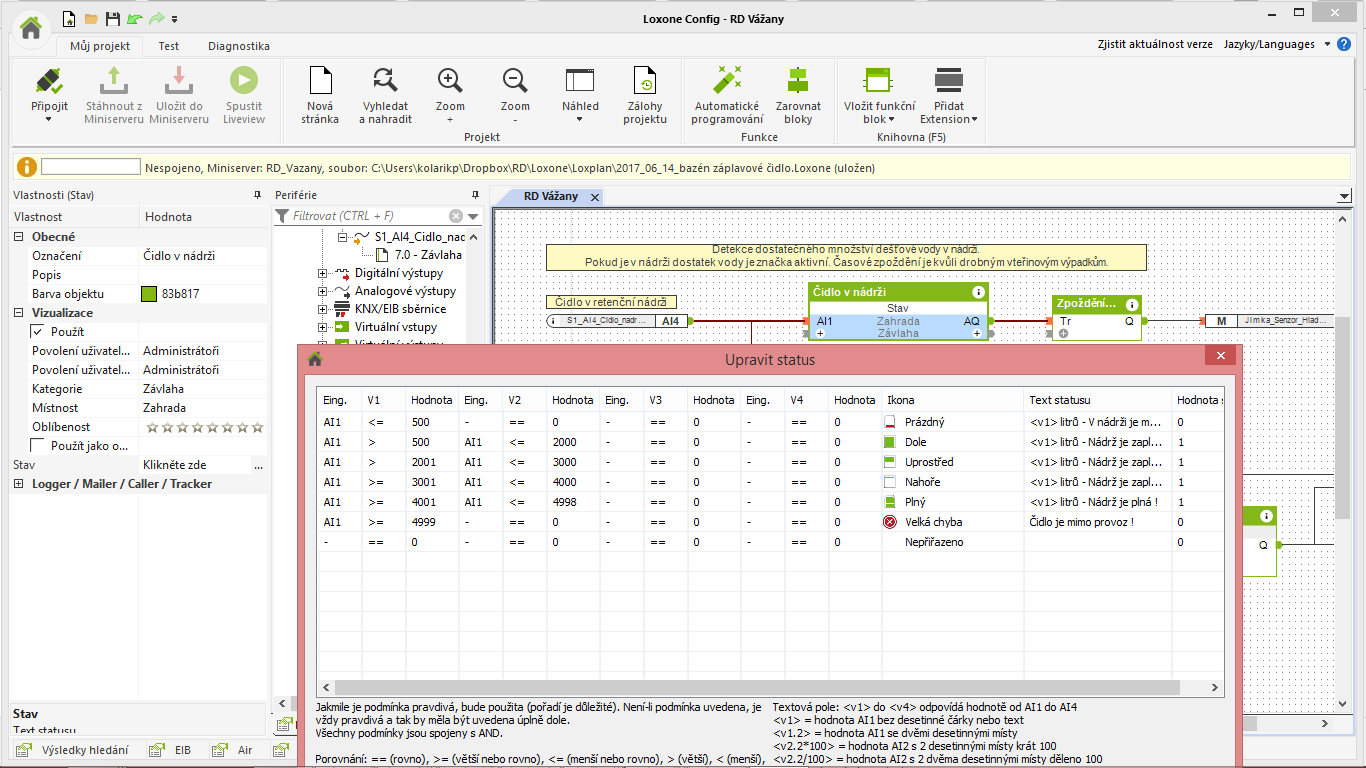

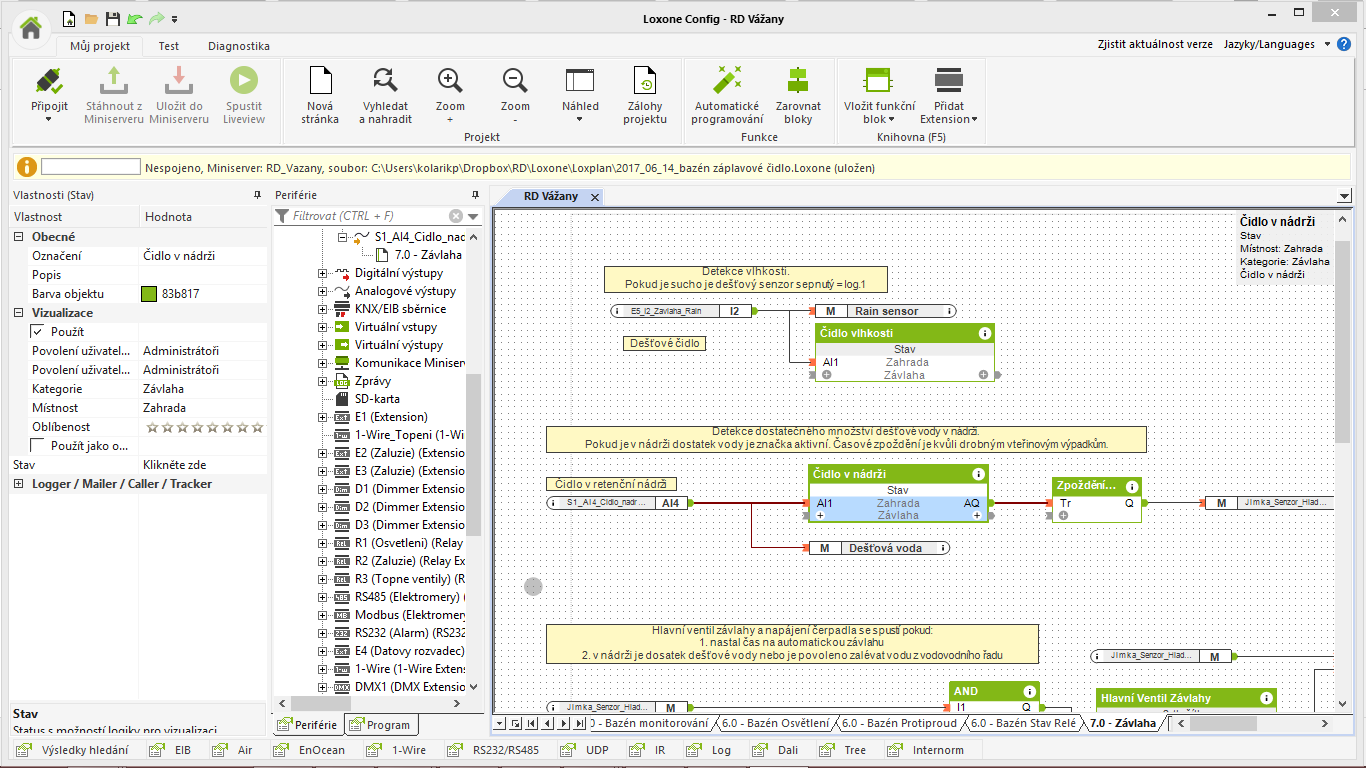

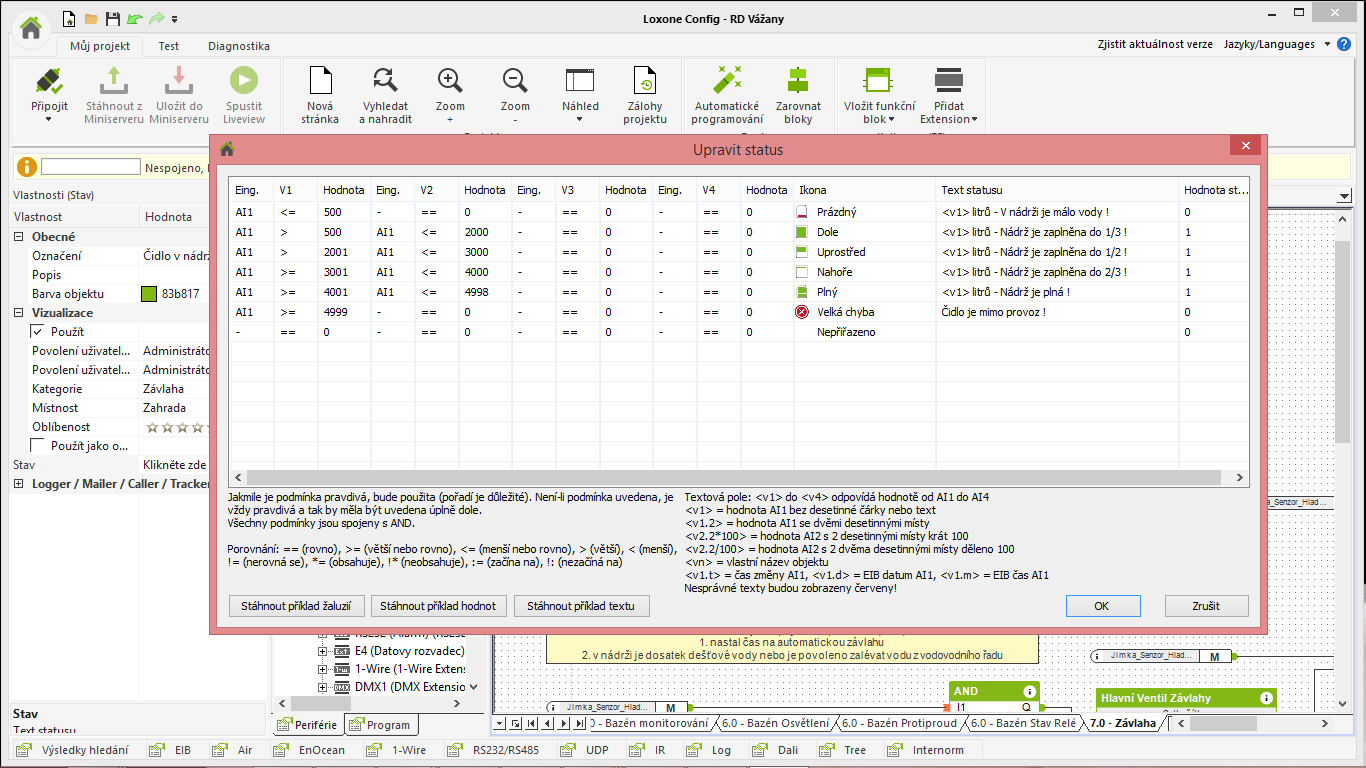

@Killeriq - je to přímo blok STAV. Na vstup bloku přivedeš analogovou hodnotu, kterou vyhodnotíš, přiřadíš jí textovou hodnotu, případně ikonu.
Ty ikony bych chtěl časem změnit ale nějak na to nemám čas 🙂
Ahoj,
mám od poláků (zumpabetonova) dvě jímky a zatím víceméně spokojenost.
Jak se vrátím z pracovní "dovolené" v listopadu tak budu řešit napojení jímky - prostupy na čerpadlo, elektroniku, přepad.
Zatím nemám s Arduinem zkušenosti tak pročítám vaše postřehy a návrhy co naobjednat za materiál.
Jinak když jsem studoval podmínky dotací na dešťovku, pro svépomocnýho stavebníka se to v podstatě nevyplatí.
Musíte mít zpracovaný a oražený projekt, a pak doklad od firmy na odbornou montáž.
Honza
tak tak, ja to resil pouze na zelajevani, ne zachod a to nema vubec reseni. Musim dolozit, ze u nas neprsi. U zachodu ta podminka neni.
Zvolil jste nakonec zumpabetonova.cz? Proběhlo vše dle očekávání - termín, montáž.
Děkuji za odpověd.
Ahoj,
ja mam dvě jímky od nich. jednu hranatou 12m3 a druhou hranatou s vypouklymi boky (novy typ). Bral jsem je s odstupem 3/4 roku a v pohodě.
Jinak se domluvíš jaky a kde chceš vlez a na komínku atd. Jen s dokladem nevím. Já to platil v hotovosti.
Honza
ahoj,
taky jsem resil podobnej problem i s merenim hladiny ve studni.
A cenove dostupne reseni je na Ali napr toto:
nebo
toto bude asi na retencku nejlepsi: https://www.aliexpress.com/item/4-20MA-level-transmitter-Level-Controller-input-type-level-sensor-fire-water-tank-level-indicator-rang/32803093892.html?spm=2114.10010108.1000014.7.tneAib&traffic_analysisId=recommend_3035_null_null_null&scm=1007.13338.84782.000000000000000&pvid=806a62d9-21a3-4a55-95c3-7d5b2c45793b&tpp=1
pripojim to rovnou na loxone a nemusim se bastlit s arduinem 🙂
Hosi, tak jsem práve osadil retencku a problém s merenim je zase aktuálni. Nakonec jsem bral 6m3 za asi 13500 bez dph.
Blax tu pise, ze nejlepsi bude si ten
Nemam ale tusení, jak to pripojit do Loxonu, kdyz to má výstupy v mA. Poradil by nekdo ?
Prevodnik 4-20mA / 0-10V by ti nepomohl?
pravdepodobne jo, uz ho mam objednanej, jediny co nevim, jak se tomu bude libit nejakejch 40m stíneny FTPcko do retencky, v rozvadeci tendle prevodnik a do loxonu
