Měření množství vody v retenční nádrži

407 Posts
65 Users
15 Likes
92.5 K Views
(@piposs)
Active Member
Joined: 8 months ago
Posts: 11


Tak jsem dal odpor 470ohm na výstup z čidla a stále mě hodnoty skáčou 0,027V, 0,098V atd... Mám hledat problém v čidlu? Nebo prosím ještě nějaký jiný nápad?



ReplyQuote
Jakub
(@jakub)
Reputable Member
Joined: 6 years ago
Posts: 249


@piposs A mA to dava normalne stabilne?



ReplyQuote
(@piposs)
Active Member
Joined: 8 months ago
Posts: 11


V nádrží mám cca 30cm vody.



ReplyQuote
(@piposs)
Active Member
Joined: 8 months ago
Posts: 11


@jakub jo 9 až 10mA



ReplyQuote
Jakub
(@jakub)
Reputable Member
Joined: 6 years ago
Posts: 249


@piposs Tak jestli to je zapojene takto:

0 20ma to 0 10v converter resistor how to 1 e1624266696780

Mel bys mit cca 3.5V



ReplyQuote
(@piposs)
Active Member
Joined: 8 months ago
Posts: 11


@jakub Takže správně je to prosímtě takto? Výstup na analog a mínus na minus zdroje a bez napájení? Asi jsem to opravdu celé zmotal.



ReplyQuote
Jakub
(@jakub)
Reputable Member
Joined: 6 years ago
Posts: 249

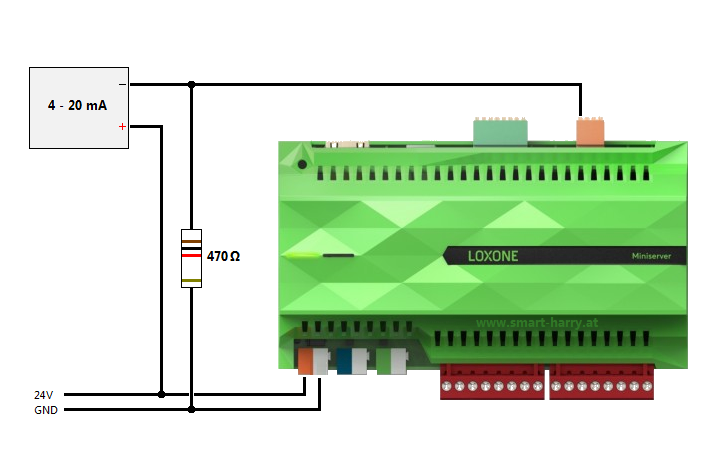

@piposs Konkretne pro Loxone to zkus takto:

Datei XY





ReplyQuote
(@piposs)
Active Member
Joined: 8 months ago
Posts: 11


@jakub No takhle jsem to měl úplně na začátku bez rezistoru a dnes jsem přidal odpor a je to právě více či méně stejné...

Moc děkuji všem teď sem si ještě jednou prošel kabely a zjistil jsem, že mám napájení na jiném zdroji než mínus s odporem. Vše funkční odpor funguje. Moc moc díky.

This post was modified 8 months ago by piposs


ReplyQuote
(@piposs)
Active Member
Joined: 8 months ago
Posts: 11


Je tohle normální chování čidla 4-20mA s odporem 470ohm? Nemáte někdo podobnou zkušenost.



ReplyQuote
(@smotek7)
Member
Joined: 7 years ago
Posts: 1903


Nastavit priemer 10s.



ReplyQuote
(@r0b1nh0)
Active Member
Joined: 2 years ago
Posts: 11


Prosím, jaký mechanismus vymyslet na měření vody v nádrži, kde nemám přiveden kabel z Loxone?

Děkuji



ReplyQuote
(@xxpeta)
Eminent Member
Joined: 5 years ago
Posts: 27


@r0b1nh0 Pokud je tam aspoň UTP, tak já mám čidlo 0-10 V od číňana a v domě mám ShellyUni a posílám to do Loxone přes UDP. Řešení za pár stovek a funguje od léta bez problému.



ReplyQuote
(@r0b1nh0)
Active Member
Joined: 2 years ago
Posts: 11


@xxpeta Děkuji za reakci. Můžete mi prosím poslat odkaz na komponenty, jaké jste kupoval?



ReplyQuote
(@xxpeta)
Eminent Member
Joined: 5 years ago
Posts: 27


ReplyQuote
vita_k
(@vita_k)
Trusted Member
Joined: 5 years ago
Posts: 62


Mam typ, co je v odkazu ale 0-10V output a mam jej primo do miniserveru do analog inputu. A funguje to moc dobre.





ReplyQuote
