Měření množství vody v retenční nádrži

Page 1 / 24

L
 L
(@l)
Famed Member Admin
Documentator
Joined: 8 years ago
Posts: 2922
Topic starter

Čau, máte někdo nějaké tipy, jak udělat měření vody v nádrži do Loxonu? 🙂

Ideálně bych samozřejmě chtěl, aby to bylo v %% a spojité měření, tzn předpokládám nějaká ponorná tyč, nebo nějaký plovák, nebo něco.

Řešil jste to už někdo? Díky!


Quote
L
 L
(@l)
Famed Member Admin
Documentator
Joined: 8 years ago
Posts: 2922
Topic starter

Co jsem zatím našel:

Ultrazvukový senzor vzdálenosti HC-SR04

Tohle vypadá dobře, na tom fóru píšou, že tim vodu měří. Za ty peníze (na ali 5ks za 5USD) to není problém zkusit 🙂



Ultrasonic Water Tank Level Meter with Thermo Sensor

Hotové řešení, za 80USD, lze napojit i na arduino.


ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Documentator
Joined: 6 years ago
Posts: 1776


Ahoj,

tak jsem prošel kompletně emailovou schránku a zaboha si nemůžu vzpomenout kde jsem ten ultrazvukový senzor kupoval.

každopádně mám verzi pro měření na vzdálenost 0-5m s výstupem 0-10V.

Na zimu senzor vypínám. V loxone si docela hezky uděláš opravu hodnot. Mám v plánu čidlo zapojit na relé, takže mi bude měřit hladinu jen před závlahou.

Screenshot 2017 05 21 20.30.53

ReplyQuote
Dáda
(@vary)
Honorable Member Moderator
Joined: 6 years ago
Posts: 697


presne neco na to jsem hledal, nic poradnyho jsem nenasel..tak kdyz najdes nazev, tak dej vedet. Origo loxone je silene drahej


ReplyQuote
L
 L
(@l)
Famed Member Admin
Documentator
Joined: 8 years ago
Posts: 2922
Topic starter

objednal sem ten z aliny, zkombinuju to s wemosem a uvidime. tohle by mohlo na baterku bezet i rok a vic. jednou za 5min se to probudi, checkne hladinu, posle hodnotu a zase usne. vemu to pres NodeRed, kterej ty data bude sbirat a posilat pak do Loxonu


ReplyQuote
koldavideo
(@koldavideo)
Noble Member Moderator
Documentator
Joined: 6 years ago
Posts: 1776


Tak jako tak cena byla tuším kolem 3000,- Kč.


ReplyQuote
Dáda
(@vary)
Honorable Member Moderator
Joined: 6 years ago
Posts: 697


i to je lepsi cena 🙂 jen najit, jak se to jmenuje


ReplyQuote
ptr.dvorak
(@ptr-dvorak)
Estimable Member
Joined: 6 years ago
Posts: 111


Ahoj,

ja pouzivam na trochu jinou aplikaci tohle: http://www.ebay.com/itm/321714364470

Pripada mi to jako parkovaci sensor do auta .. a vyhoda je, ze je pekne odolny (mam to stabilne pod hladinou).

Siroky vyber odolnych ultrazvukovych dalkomeru od rozumneho vyrobce: http://maxbotix.com/Ultrasonic_Sensors.htm#XL-WR

Profici na COVkach pouzivaji treba tohle:

http://files.pepperl-fuchs.com/selector_files/navi/productInfo/edb/130473_eng.pdf

Asi uplne nejlepsi jsou tenzometricke sensory, napr:

http://www.bdsensors.cz/vyska-hladiny/ponorne-sondy/ ... ale to uz je celkem draha sranda.

Sam asi skoncim u toho parkovaciho sensoru nahore...




ReplyQuote
Dáda
(@vary)
Honorable Member Moderator
Joined: 6 years ago
Posts: 697


a co ten parkovací senzor umi?  jak jsi to propojil s loxone ?


ReplyQuote
L
 L
(@l)
Famed Member Admin
Documentator
Joined: 8 years ago
Posts: 2922
Topic starter

@ptr.dvorak Diky za linky, vypadaji dobre. Ten parkovaci senzor bohate staci.

Tady sem nasel nejake navody jak ho zapojit s arduinem

http://navody.arduino-shop.cz/navody-k-produktum/ultrazvukovy-vodotesny-modul-pro-mereni-vzdalenosti-jsn-sr04t.html

@Dada: pres arduino, pak bud naprimo do Loxonu, nebo (ja to tak delam) pres MQTT do NodeREd a z nej do Loxonu



Edit: A tady jeste linky na AliExpress. Za 7.57USD s dopravou nejlevnejsi  http://s.click.aliexpress.com/e/7emqrZ7


ReplyQuote
ptr.dvorak
(@ptr-dvorak)
Estimable Member
Joined: 6 years ago
Posts: 111


@ Dada: ja to pouzivam s Arduinem, mohl bych nekde vyhrabat zdrojak, pokud by to nekoho zajimalo ... ale je to jen neco adaptovaneho z netu, myslim ze to taky pouziva knihovnu NewPing, stejne jako odkaz od L.

Jinak kdyz uz jsem tu zminoval tenzometricke senzory, hned jsem poptal BD sensors, protoze jsme vcera pripojili retencni nadrz ... takze pro me je to taky aktualni tema.

http://www.bdsensors.cz/vyska-hladiny/ponorne-sondy/detail/produkt/lmp-307/ cca 8000 Kc bez DPH

s merenim teploty je to za 12500 bez DPH:

http://www.bdsensors.cz/vyska-hladiny/ponorne-sondy/detail/produkt/lmp-307t/

Krasne masinky, ale asi na to nemam:-/ No treba najdeme neco na Ali:-)


ReplyQuote
L
 L
(@l)
Famed Member Admin
Documentator
Joined: 8 years ago
Posts: 2922
Topic starter

To je dost ulet ty ceny od BDSensors. Ja uz mam z Aliny objednane ty puvodni hc-sr04 a vcera jsem objednal i ty JSN-SR04T co si zminoval.

Je to za supr prachy a ta JSN-SR04T je paradni, ze je vodeodolna a na externim kabelu. Takze arduino budu moct schovat nekam dal od retencky a nebude ve vlhku.


ReplyQuote
killeriq
(@killeriq)
Honorable Member
Documentator
Joined: 6 years ago
Posts: 703


Ahoj, ten parkovaci senzor tiez pouzivam 🙂 Robil som ovladanie zavlazovania pre sklennik.

Inac pozor ked budete chcet predlzit kabel prestrihnutim - nepojde to, je to  tieneny kabel a potom to nemera (osobne odskusane:D ), treba kupit predlzovak ( https://www.aliexpress.com/item/4M-Extension-Cable-for-Parking-Sensor/32707863561.html)



Napojene cez arduino na loxone, vcera som to akurat zapajal na sklennik.

Potreboval by som ale poradit ako vyriesit pocitanie minutej vody v Loxone.

Mam 250l sud takze ten senzor som nastavil pri vzdialenosti 20cm = 250l a 110cm=20l, len neviem cez co spravit aby mi pocitalo/zapisovalo kolko Litrov sa minulo za nejake obdobie.

Pripadne este asi nejake pocitadlo ked ten sud nalejem doplna aby vedel ze 1 sud minul a opat sa naplil. dik

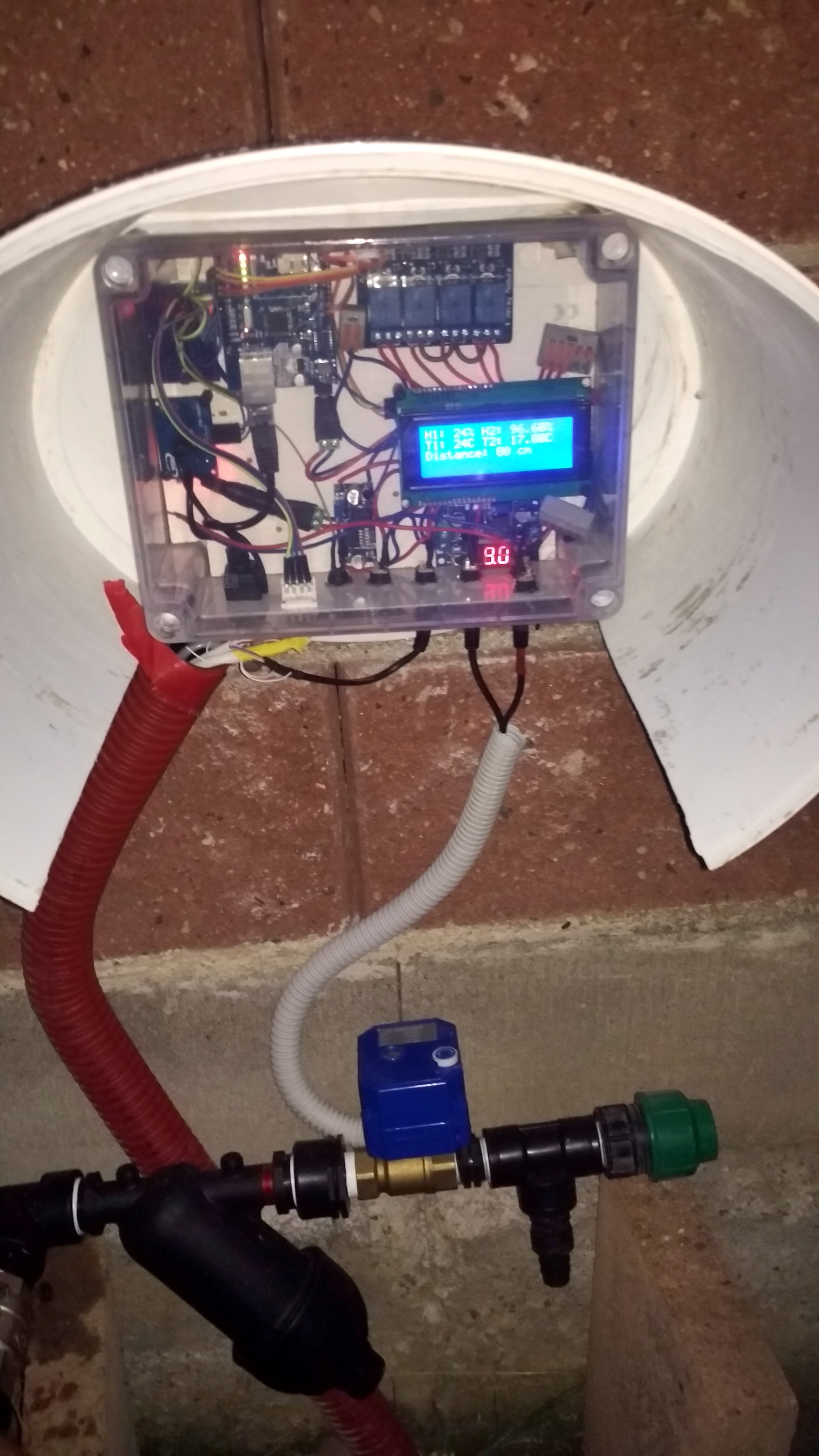

PS: tu este foto ako to vyzera, aj s krytom proti dazdu 😀

C360 2017 07 02 22 16 07 620




radek liked
ReplyQuote
blax
 blax
(@blax)
Trusted Member
Joined: 5 years ago
Posts: 60

ReplyQuote
Dáda
(@vary)
Honorable Member Moderator
Joined: 6 years ago
Posts: 697


jak vycitas v Loxonu mA ?

PS: mate nekdo typ na retenční nádrž? chce okolo 8 kubíku? dnes jsem obvolával a chtej za 9 kubíkovou 30 tisic


ReplyQuote
