@smotek7 ehm, na co konkretne sa to pozeram?

@dusanmsk Nic zlozite. To co skladame s NANO atd. na jednej doske.
W5500, ATMEGA328P, MAX485, DC/DC konvertor. Nic viac.
50% osadene v JLC.

Ha, neslo mi do hlavy kde je schovana ta w5500, pretoze viacnozickovy svab tam vidim len jeden (atmega) a viem ze jlc osadza len z jednej strany. Potom som si uvedomil, ze je vlastne pod tym rj-45 (zrovna vcera som na ali narazil na ten modul).

@dusanmsk ano je dole, JLC by osadilo aj W5500 ale bal som sa navrhu cesticiek k RJ-45 a takto to vide lacnejsie, len treba ten modul zapajkovat.

Mam to podobne, v jlc dam osadit vsetko smd, ale terminaly a par tych tht komponentov si doosadim doma. Vidim ze mame podobne zaluby aj myslienkove toky.

@dusanmsk keby nebol poplatok ale $3 za vymenu suciastok v stroji a rucne osadenie tak to dam osadit vsetko. Len to pri 5ks davke je moc.

EDIT: ma prvy krat vyskolilo aky je rozdiel medzi basic part a Extended Part

@smotek7 Mam to podobne, tiez som prekopaval cely navrh (zoznam suciastok a footprinty) kvoli tomu, aby som sa udrzal v basic. Kde mimochodom nemaju zelenu ledku kurva, takze bude biela 🙂

Na Github jsem hodil kompletní návod na integraci Modbus RTU - Modbus TCP/UDP brány do Loxone:

https://github.com/budulinek/arduino-modbus-rtu-tcp-gateway#integration

Připomínám, že brána je (více než) plnohodnotnou alternativou k Loxone Modbus Extension. Do Lox Configu ji vkládáte jako Síťové zařízení > Modbusserver. Jakmile ji máte jako Modbusserver v Lox Configu, tak přidávání samotných Modbus zařízení je úplně stejné jako u oficiální "Loxone Modbus Extension". To znamená, že:

• jděte na Loxone Library a stáhněte si šablonu pro svoje Modbus zařízení (aktuálně je v Loxone Library 385 Modbus zařízení, takže máte velkou šanci, že tam bude i to vaše). Importujete do Lox Configu, nastavíte adresu Modbus zařízení a frčíte...
• teprve když svoje zařízení v Loxone Library nenajdete, vkládáte zařízení ručně a nastavujete individuální aktory a senzory podle oficiálního návodu
• teprve když potřebujete data ze svého zařízení častěji než jednou za 5 sekund, tak využijete toho, že brána umí i Modbus UDP a ručně si zprovozníte komunikaci přes UDP podle mého návodu

Čus bus

P.S. @zigy na githubu máš i parsování float32 v Loxone Configu jednoduše pomocí dvou vzorců. Není to můj vynález, stáhl (a upravil) jsem to z německého fóra.

P.S.S. článek na zdejší wiki byl zastaralý, tak jsem ho smazal a zájemce přesměroval na Github.

ahoj. Budu to stavět pro Pichler PKOM4. Zatím jsem ho neuspesne připojil s USR-TCP232-410S a nevyčítám ani houby.

Není tu někdo s PKOM4, kterému MODBUS RTU už jede?

Vím, že @martinr má rozjetý Modbus s Loxone extension. Možná si PKOM zaslouží své vlákno - je nás tu víc?

@vita_k

Pichler PKOM4. neznám ale jde snadno ověřit bez Loxone zda Ti modbus funguje a pak pokračovat..

můžu se připojit vzdáleně a juknout ti na to

@pavka28 To by bylo super, ja se ozvu pres zpravy. zkusime to vymyslet, samozřejmě jsem zde nepopsal vsechno, co jsem zkoušel.

@vita_k Taky mam Pichler PKOM4, zatim ale jeste nezapojeny... snad na podzim.

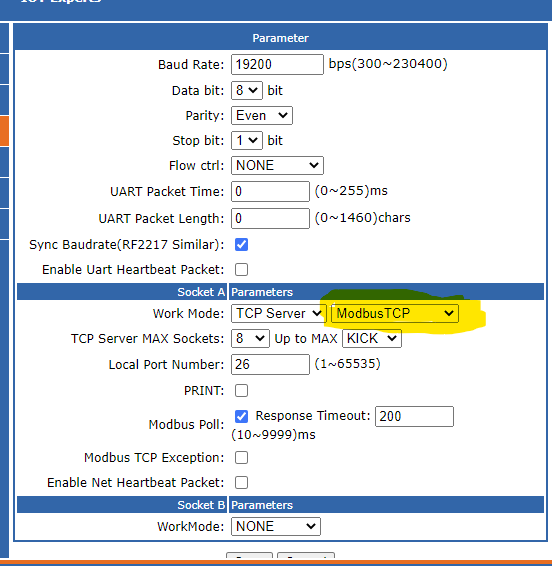

Tak uz vim, kde byla chyba. Měl jsem tam none. @pavka28 mi dost pomohl.

@vita_k rád sem pomohl...

Modbus je občas boj.

Ahojte, mám originální modbus ext od loxonů + 4 klima jednotky od Acondu co by měly umět modbus. Pokud připojím 1 jednotku tak dokud nezapnu jednotku tak vyčítání tak nějak funguje, jakmile ji zapnu jakoby se rozsype komunikace a nejde nic měnit a ani ji vypnout. Přemýšlím tak o řešení od @budulinek, které by mi dalo možná víc možností na debug proč se tak děje. Opravdu to umí discovery registrů včetně datových typů? originální modbus bych pak kdyžtak poslal dál.
