V popisu retezce mas chybu.DMX dimmer je napojen na DMX sbernici DMX extensions a soucasne na zdroj napeti. A dimmer dela to, ze toto napeti pulsne spina na sve vystupy. Tedy LED zapojujes rovnou na dimmer. A jak pise Pa.v.el stmivani tim padem musi fungovat.

Díky kluci za info, už mi to začíná být více / méně všechno jasné.

No asi mi tu niečo uniká. Pokial ide o LED spot ktorý je spínaný Prúdovým zdrojom čo vidieť podla obrázkov tak na stmievanie tých led nie je možné použiť Napätový zdroj ktorým je DMX dimmer. To znamená, že by to nemalo fungovať viďhttps://www.tomshardware.sk/n/led-pasiky-vsetko-co-potrebujete-vedie t" target="true"> tu.

Sledujem tieto diskusie už dlhšie a už som si myslel, že tomu rozumiem. Je jasné, že ked sa skombinujú tieto dva typu komponentov tak jeden skôr či neskor odíde.

Tiež by som rád vedel ako to teda vlastne je a ako je to alebo má byť zapojené. Chcel by som tiež riešiť svetlá v budúcom dome a aj zo stmievaním - najlepšie pomocou DMX no nenašiel som zatial jasného vítaza...

Pokud bys napájel led pásek/spot přímo trafem přes DMX, tak vše bude krásně fungovat= LED pásek je na 24V, máš trafo na 24V, DMX umí také 24V, výstup z trafa (neplést s dodávaným zdrojem třeba ke světlům) jde přes DMX přímo do LED. Pokud máš k dispozici pouze 230V, tak bys musel LED pásek napájet třeba řiditelným zdrojem 0-10V.

Mám ten stejný záměr jako Míra nakoupit toto orientační osvětlení ale torchu mě zaskočilo to napájení, ale co se dá dělat asi tedy vykuchat použít jen obal a dovnitř dát led pásek nebo RGB :).

@ Mira :jak velikej je ten prostor v tom obalu na pruchod světla aby se mi tam vešli ty ledky.

Dík

No presne takto som si to predstavoval aj ja. Ale keď som si prečátal nasledovné tak som si nebol už taký istý. Preto ma zaujíma reálna skúsenosť a následky takýchto hybridných zapojení - či to teda naozaj funguje a ako dlho.

Tak a teraz babo raď... 🙂

LED systém Constant Current a Constant Voltage

Je veľmi dôležité vedieť rozdiel medzi dvomi typmi LED systémov dostupnými na trhu. Jedná sa o LED systémy napájané konštantným napätím CV a konštantným prúdom CC. Oba tieto systémy sú jedinečné a nie je možné ich zamieňať. Nižšie sú jednoducho popísané oba systémy.

1. Systém konštantného napätia CV

Väčšina LED pásikov a LED produktov je vo vyhotovení s napájaním konštantným napätím, to znamená, že napätie U (V) musí ostať rovnaké, nezávisle od záťaže. Ak je teda LED pásik stavaný pre konštantné napätie, potom aj ďalšie časti systému napr. zdroj musí byť tohto typu.

2. Systém konštantného prúdu CC

To čo platilo pre systém CV, to platí aj tu, teda systém konštantného prúdu sa nedá kombinovať s komponentami konštantného napätia. Pri tomto systéme ostáva konštantný prúd I (A) nezávisle od zaťaženia, o čo sa stará elektronika. Výhodou tohto systému je, že prúd prechádzajúci LED diódami je stály a nezávislý na externých faktoroch (zmeny teplôt okolia a LED pásika) a na kolísaní napájacieho napätia vďaka čomu je osvetlenie rovnomerné po celej dĺžke LED pásika a počas celej jeho životnosti.

Je potřeba vždycky hlídat napětí, na které je dané zapojení LED pásku/světlo definováno. Pokud máš LED světlo napájené proudovým zdrojem s výstupem 300mA@12-24V, tak můžeš proudový zdroj vyhodit a napojit to na DMX dimmer s napájením 24V. Proud i napětí bude dodrženo. A následné stmívání se neděje změnou napětí nebo proudu, ale PWM řízením (tzn. rychlým zapínáním a vypínám napětí).

Pokud budeš mít ale LED světlo napájené např. proudovým zdrojem 300mA@48V, pak je samozřejmě problém, když to dáš na 24V DMX dimmer...

Co se týká případné náhrady LED pásky uvnitř světla nza jinou, problém bude mnohdy s max. výškou pásku - LEd pásky např. s výškou 6mm už nejsou zcela běžné.

U svítidel s konstantním proudem by se dal použit DMX dimmer třeba tento:

https://m.aliexpress.com/s/item/1142756572.html

Omlouvám se za to ze to píšu po sobě ale z telefonu je to trosku na prd. Vydím problém akorát v te max napěťové složce kterou udávají max48V což v mem případě problém je. Ty velké svítidla 600x600mm mají max tuším 64V. Asi to zkusím objednat a vyzkousim.

Ahoj Koldo, či kdokoli,

Loxone teprve budu kupovat (resim stavebni povoleni), takze si jej zatim nemuzu vyzkouset, ale rad bych mel predstavu - nemate vyzkousene levnejsi alternativu Spotlightu od loxone? cili i WW i RGBW, 24 V, ktere pujdou ridit  jednoduse RGBW Dimmerem DMX? idealne bez nutnosti kuchani, prece jenom jich budu mit cca 30. Moc dekuji za radu.

Robert.

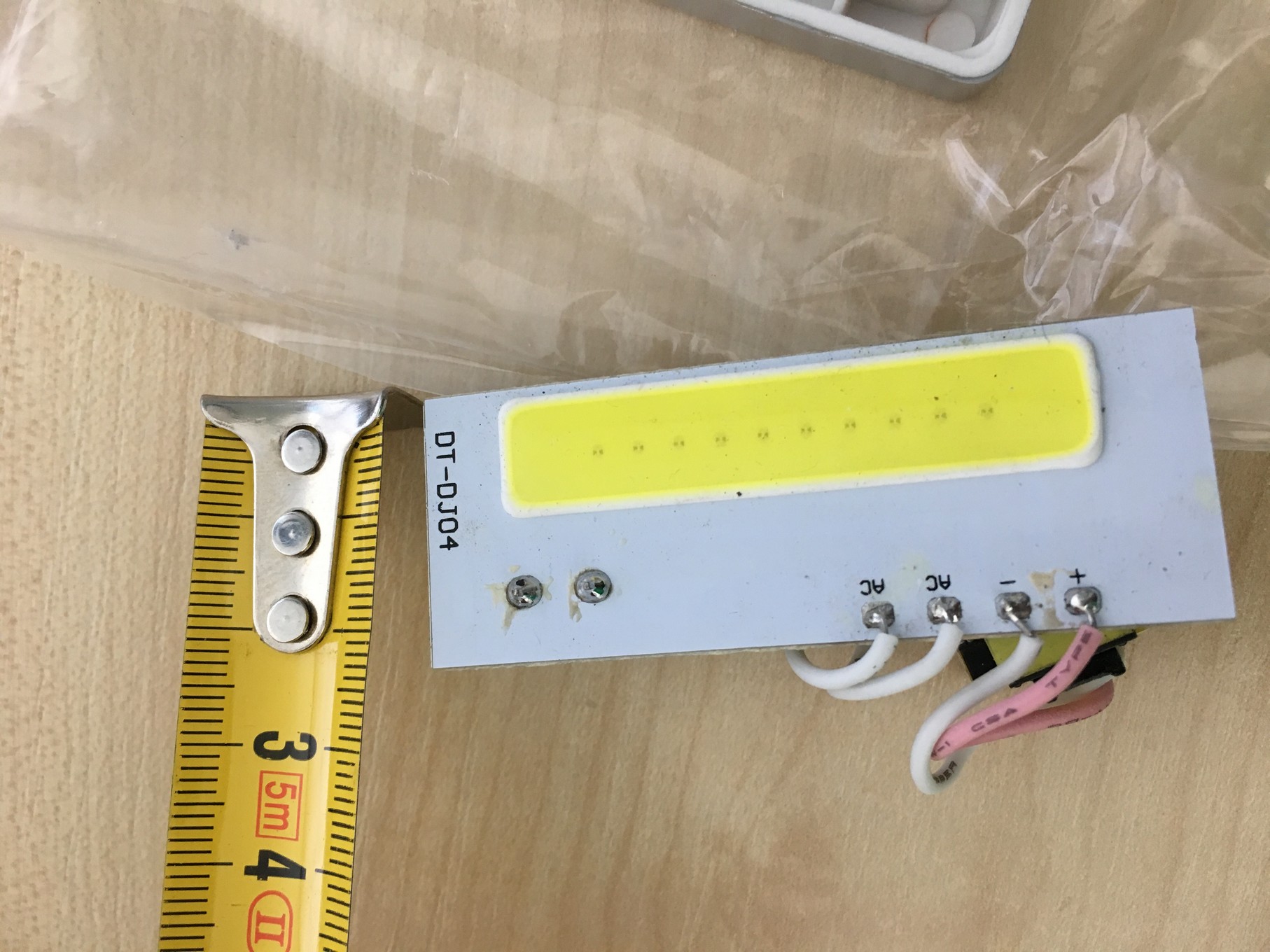

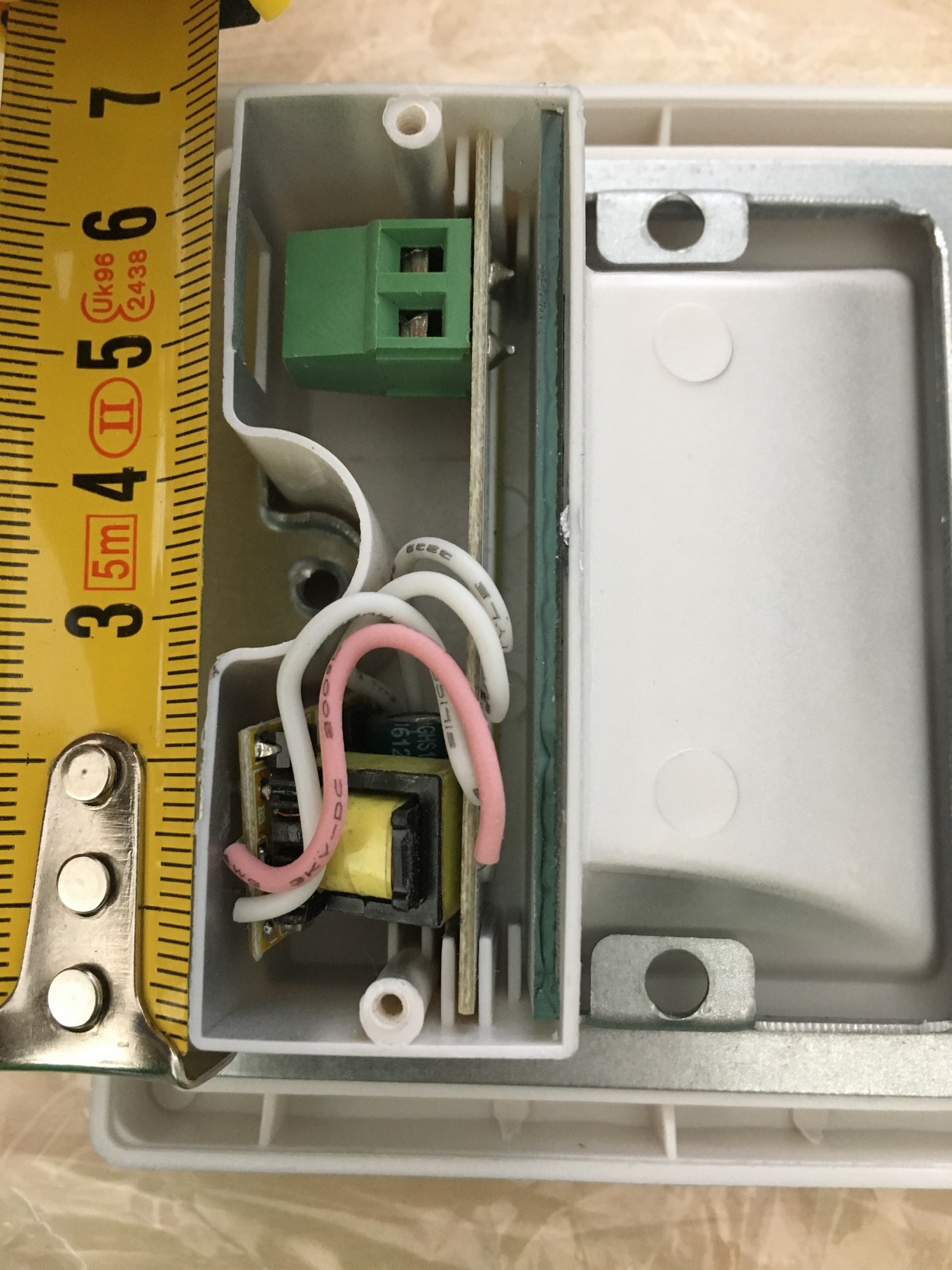

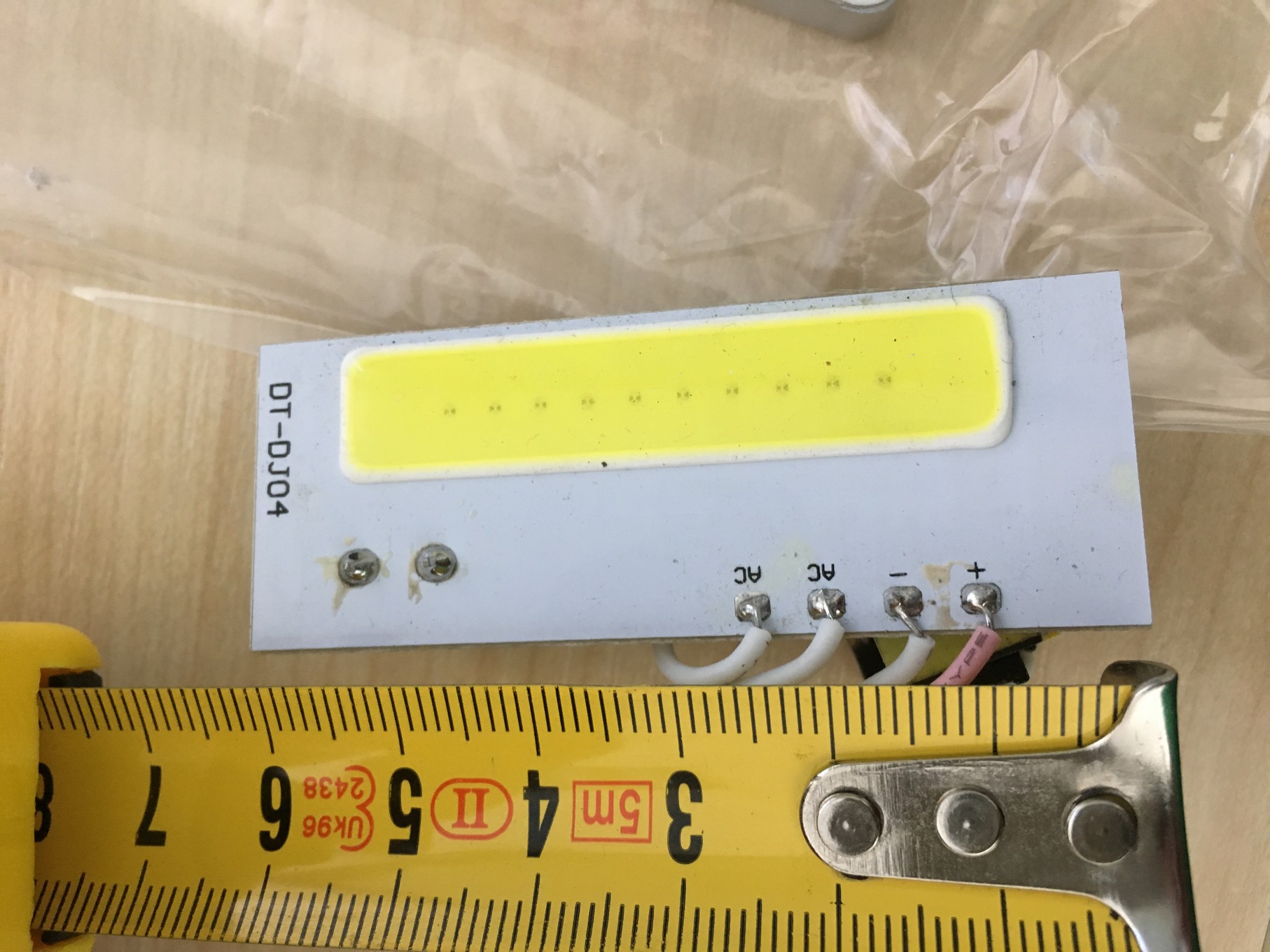

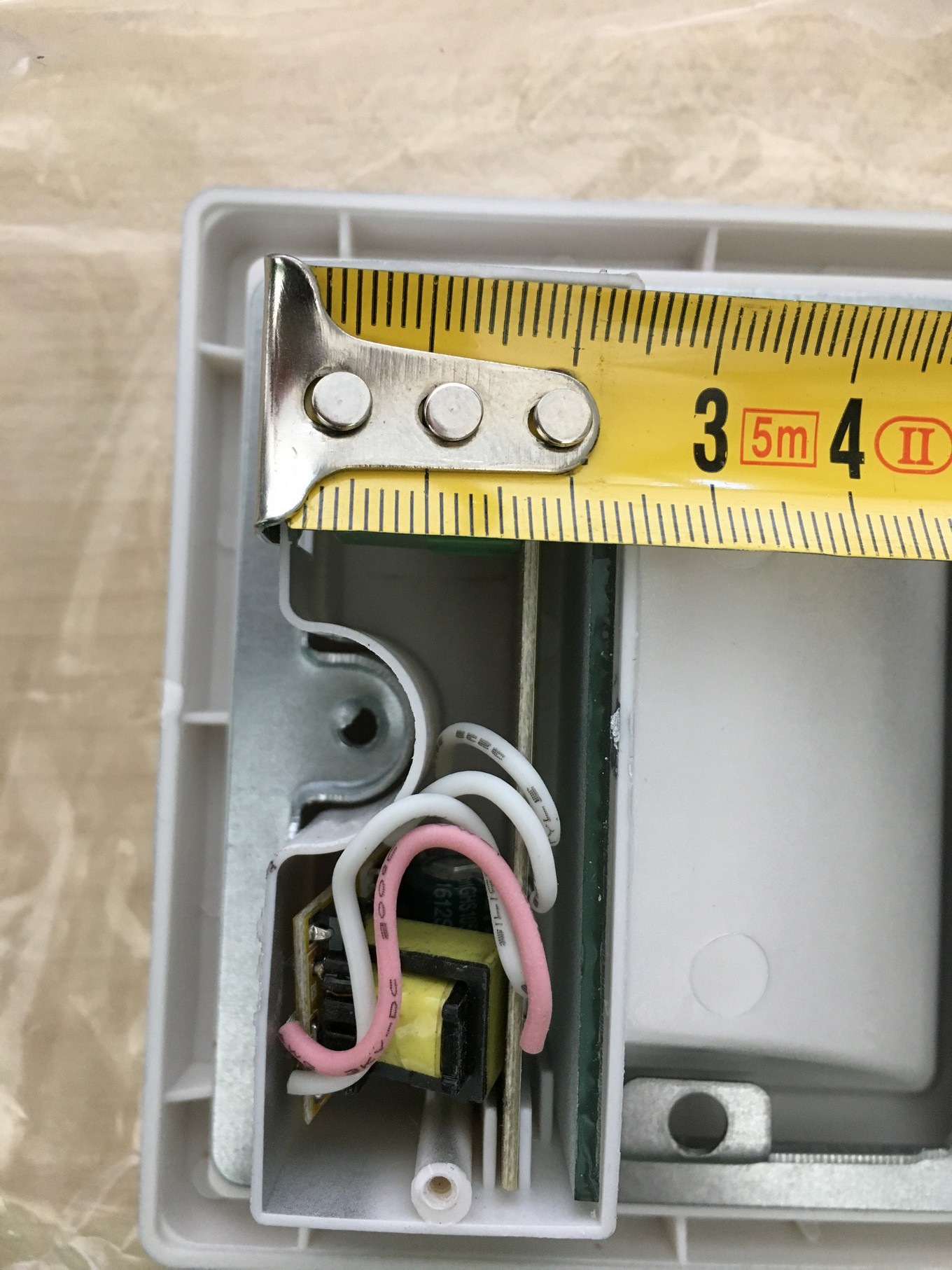

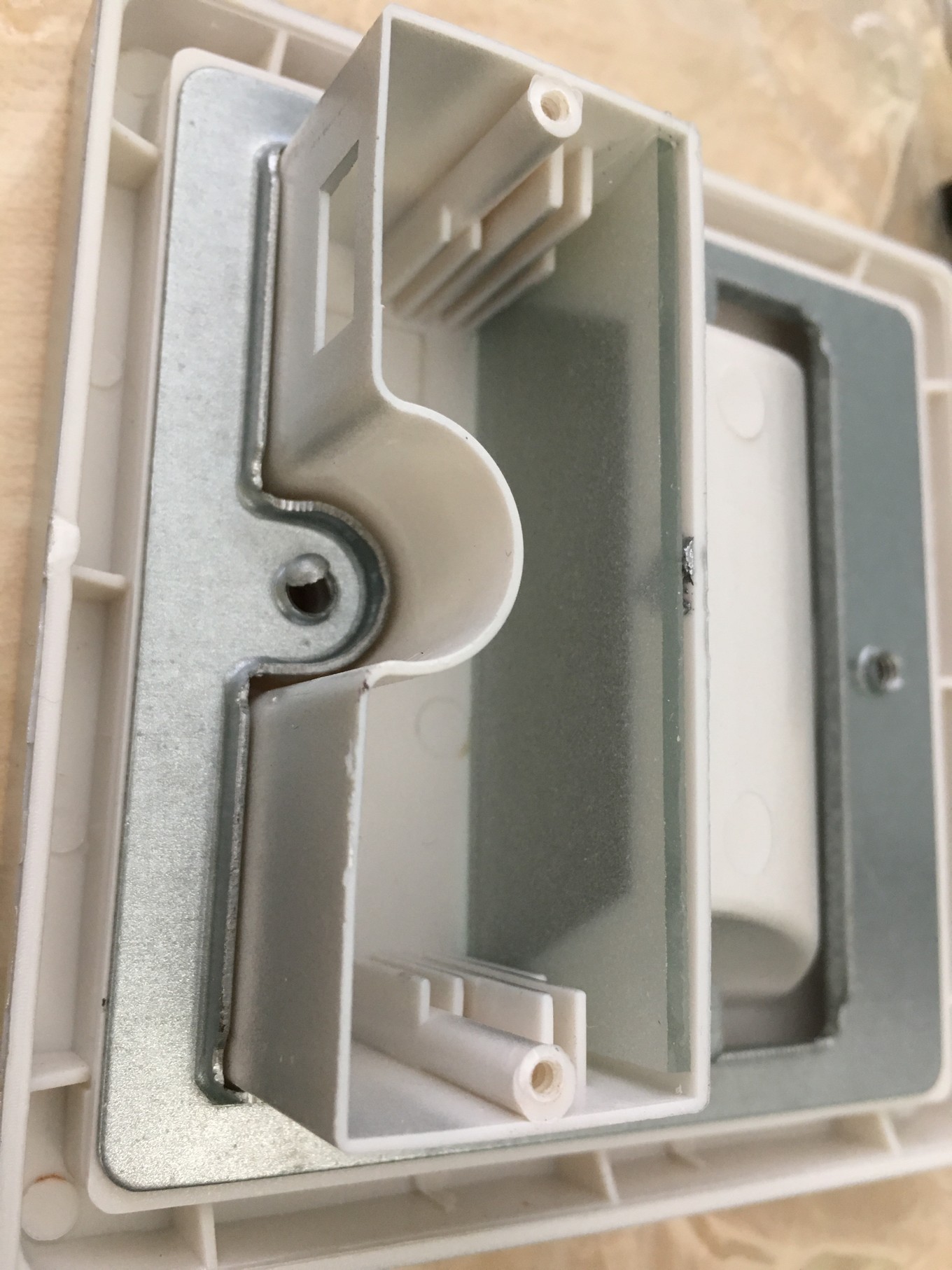

@czgaston přikládám fotky
