Krone moduly

Page 3 / 6

koldavideo
(@koldavideo)
Noble Member Moderator
Documentator
Joined: 6 years ago
Posts: 1771

Posted by: @richard

delate mi v tom pekny bordel 🙂

Richarde, máš skvělou příležitost si od každého vzít to nejlepší. Já když začínal, tak ještě nebyli vodníci. Improvizoval jsem jak to šlo. Metoda pokus omyl. Dnes bych vše nejraději shrnul a udělal vše znovu. Podotýkám že nemám KRONE ale klasický PATCH panel ze kterého pak vedu na DI. To vše protože mi nevyšlo místo v rozvaděči, ale to asi už víš. 🙂


Georgio liked
ReplyQuote
Richard
(@richard)
Noble Member Moderator
Donator
Joined: 4 years ago
Posts: 1008


@koldavideo no jak tak mrham mistem, mam strach ze dopadnu stejne 🙂 A to jsem jeste pred mesicem myslel ze mista je dost.

3x3U jen Krone - uznej ze to je masakr.

vymyslim, jestli misto https://www.rackshop.cz/p/19-drzak-15-svorkovnic-krone nedat radeji https://www.rackshop.cz/p/drzak-20-svorkovnic a zatim nevim jak to pripevnil do racku


ReplyQuote
kobra23
(@kobra23)
Noble Member Moderator
Donator
Assistor
Joined: 5 years ago
Posts: 1918


@richard

Jednoduše. Existuje verze pro 16 ks na svislo daných Krone svorek s držákem do racku. Myslím že jsem ji kupoval dokonce na rackshopu.


ReplyQuote
Karel999
(@karel999)
Active Member
Joined: 3 years ago
Posts: 6


Je na Krone potřeba ten speciální narážeč?
https://imgup.cz/image/k114
Mám v práci klasické narážeče na RJ45
https://imgup.cz/image/k113
Ale trochu to při narážení okusuje Krone svorku
https://imgup.cz/image/k11j


ReplyQuote
Pavel
(@pa-v-el)
Noble Member Moderator
Donator
Joined: 6 years ago
Posts: 1453


Mrkev je na Krone naprd, s krone naražečem se dělá mnohem lépe a nic neokusuje. Mám origo Krone, kolega OEM za pár korun a funguje taktéž.


ReplyQuote
Richard
(@richard)
Noble Member Moderator
Donator
Joined: 4 years ago
Posts: 1008

Posted by: @kobra23

@richard

Jednoduše. Existuje verze pro 16 ks na svislo daných Krone svorek s držákem do racku. Myslím že jsem ji kupoval dokonce na rackshopu.

Rack nema jinou verzi nez 15 horizontalne a nebo 20 vertikalne (ale ne do racku a rozmery nemaji na strankach)

Zkousel jsem hledat dal a nasel jen https://www.lancomat.cz/dp-dsz-drzak-svorkovnic-krone-16-pozic-19-2-5u-pozinkovani-p1304/#gallery

Idealni je toto

http://www.easycablings.com/sale-2411520-19-inch-distribution-frame-mounting-bracket-for-krone-profile-module-used-in-19-inch-rack-cabinet.html 😀

budu hledat dal.




ReplyQuote
msk
 msk
(@dusanmsk)
Noble Member Moderator
Donator
Joined: 6 years ago
Posts: 1642

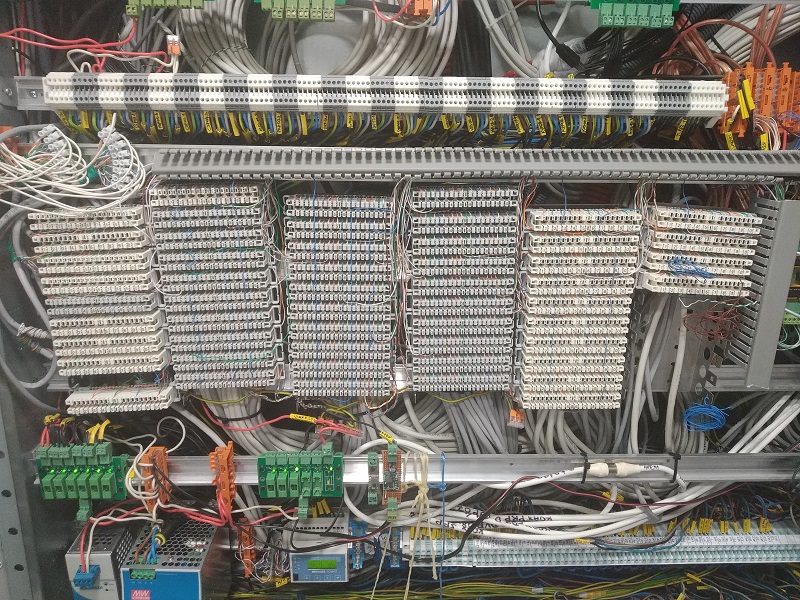

Mam taketo klietky na 10 krone pasok. Zabera to strasne vela miesta (krone pasky). Dnes by som uz dal draty len k tlacitkam a vsetko ostatne riesil vzduchom. Nenavidim akukolvek pracu s tymi krone, oholit a vrtackou rozmotat nejaky zvysok utp, aby som mal draty na prepoj, potom hladat co kde je, viest to hore vyvazovacou listou a niekam zapajat, no fakt to proste nenavidim. Az tak, ze dodnes (3 roky) nemam zapojene niektore tlacitka (na svetla, na zaluzie nemam zapojene ani jedno).

IMG 20201022 103938
IMG 20201022 103929




ReplyQuote
Richard
(@richard)
Noble Member Moderator
Donator
Joined: 4 years ago
Posts: 1008


Ahoj, podaril se mi sehnat par drzaku na Krone svorky.

Budou tedy tri v vertikalni orientaci svorek. (Jeden jsem mel)

Nerezovy na 15 krone svorek bude volny



20201029 173222
20201029 173216
20201029 173225




ReplyQuote
MisaK
(@misak)
Eminent Member
Joined: 5 years ago
Posts: 20


@richard Pokud mas dostatecne hlubokej rozvadec, tak ja dal drzaky krone na bocnice skrine abych usetril misto...

Mam hloubku 50cm tusim...

IMG 2338
IMG 2389

PS: Jeste to neni hotovy a nektery veci jsou zapojeny jen docasne, tak primhourit oci...


Richard liked
ReplyQuote
msk
 msk
(@dusanmsk)
Noble Member Moderator
Donator
Joined: 6 years ago
Posts: 1642


To si nedokazem dost dobre predstavit toto zakablovavat dodatocne, alebo nieco prerabat.


ReplyQuote
MisaK
(@misak)
Eminent Member
Joined: 5 years ago
Posts: 20


Co presne myslis? Pokud budu potrebovat jeste nejaky dodatecny kabel zakoncit - porad mam na leve strane misto na to pridelat Krone...

Ted mam vlastne vsechny draty ze vsech CAT zakonceny na Krone - popsany nejakym systemem ve kterym se vyznam, takze neco zapojit a prepojit je otazkou par minut rangirovacim dratem...

Dohromady je to cca 150+ CAT. Mam tam samozrejme zakonceny jenom vypinace, cidla, 1-Wire etc...Na kazdem krone jenom 2 CAT kabely - tj teorreticky vzdycky na kazde Krone pasce mam jeste 2 pary vodicu volny...

Data budou do zvlastniho malyho racku (kamery, LAN zasuvky, etc)...

Na tom boku mi to v nicem nevadi a usetrilo to fakt hodne mista na montazni desce...


ReplyQuote
honza
(@honza)
Trusted Member
Joined: 6 years ago
Posts: 99


Já jsem dal FTP jen k tlačítkům a PIR senzorům. Tlačítka sem zakončil na krone tak, že jsem dal na jednu svorku 3 kabely, respektive 3 kroucené páry od každého a na červenou jeden par od každého. kabely od PIR senzoru cca 17 kusu jsem dal na 4 krone svorky. Nepřijde mne ,že by to zabralo nějak moc místa. Na fotce je to asi jasnější.

1
2
3




ReplyQuote
Karel999
(@karel999)
Active Member
Joined: 3 years ago
Posts: 6


@honza Co jsou zač ty zeleno-žluté svorky, ve kterých máš chycené konce CAT kabelů? A na čem jsou uchycené?


ReplyQuote
honza
(@honza)
Trusted Member
Joined: 6 years ago
Posts: 99


@Karel999 Jedná se o připojovací zemnící svorky. FTP kabel tam přesně pasuje. Viděl sem to na nějakém videu od nějakého Němce co montuje Loxone a toto používá.

https://www.phoenixcontact.com/online/portal/sk?uri=pxc-oc-itemdetail:pid=0423027&library=skcs&tab=1





na voltus.de cena 26€ za 50ks

This post was modified 2 years ago by honza

ReplyQuote
msk
 msk
(@dusanmsk)
Noble Member Moderator
Donator
Joined: 6 years ago
Posts: 1642


@misak Myslel som to tak ze tie krone su na boku, takze ked tam budes chciet nieco docvaknut casom, tak budes musiet hlavu strkat do skrine a vykrucat ju na bok. Ale mozno sa to zda len z tej fotky a v reale je to uplne v pohode. Inak rozvadzac pekny, mat cas a chut, vsetko u seba vytrham a prerobim to na zlaby. Mam tahane zadom a je to fest oser.


ReplyQuote
