NODEMCU 32 analog hodnota do Loxone

Page 1 / 5
  RSS

dalibor
(@dalibor)
Estimable Member
Joined: 2 years ago
Posts: 184
01/06/2020 8:13 am

ahoj, máte někdo vyzkoušené jak přes nodemcu esp32 posílat hodnotu analogového napětí do Loxone ? Celkem by mi pomohlo abych vyřešil důsledně jednak galvanické oddělení čidla a druhak nedostatek drátů ... . Pokud možno bez MQTT a NodeRed . Jenom jako virtuální vstup vyčítaný jednou za “ dlouho “ ( stačí po 10 min ).
děkuji 🙂


Quote
smotek7
(@smotek7)
Prominent Member
Joined: 3 years ago
Posts: 835
01/06/2020 9:08 am

Ahoj, vyskusane to nemam ale v com vidis problem?
ESP zmera napatie a posle napr cez UDP do MS.
Ci by si potreboval kus kodu?

Edit: ake cidlo chces pripojit?


ReplyQuote
dalibor
(@dalibor)
Estimable Member
Joined: 2 years ago
Posts: 184
01/06/2020 10:20 am

jo tak jsem to myslel “ kousek kódu “ abych si ušetřil svůj pokus-omyl ikdyž na netu jsem cosi v němčině na to téma našel ale zkušenost mám jen s WiFi indikátorem z wiki který je “jen” na výstupy ....

čidlo mám nově umístěné na zahradě ( senzor půdní vlhkosti ) dává 0-20mA na výstupu při 10V napájení a přes 2k odpor proti zemi mám 0-5 V napěťových výstup...

díky za každou radu a pomoc 🙂


ReplyQuote
smotek7
(@smotek7)
Prominent Member
Joined: 3 years ago
Posts: 835
01/06/2020 10:36 am

Tak kusok kodu nemam , mam len cely.
Pozri toto:
https://www.letscontrolit.com/wiki/index.php/ESPEasy
analog priklad
https://www.letscontrolit.com/wiki/index.php/Analog

ja mam cez to digital out a funguje to dobre.

Ktory senzor pouzivas? Mna to caka.


ReplyQuote
L
 L
(@l)
Noble Member Admin
Joined: 5 years ago
Posts: 2293
01/06/2020 10:38 am

@dalibor krom posilani UDP do Loxone by melo jit jeste udelat Virtualni HTTP vstup na strane Loxone a dotazovat se pak ESP cidla. Ale musel by ti tam bezet nejaky http server, ktery by tu hodnotu tam vracel.

Zalezi, co ti v tom ESP bezi za vec. Mam pocit, ze uz jsou udelane i nejake chytrejsi firmware pro ESP, kde si jen prave napojis vstupy ESP a on se postara o zbytek. Ale nereknu ti nazev, jen sem to nekde cetl, vyzkouseno nemam.








ReplyQuote
dalibor
(@dalibor)
Estimable Member
Joined: 2 years ago
Posts: 184
01/06/2020 12:40 pm

@smotek7

přemístil ( vykopal z 45 cm a zase zpátky a jinde zakopal do 15 cm hloubky ) chčidlo VIRRIB

bohužel asi díky tomu že bylo moc hluboko tak měřilo malé ( poměrně ) rozdíly . Na nové  místo nemám samozřejmě drát a navíc galvanický oddělovač šel do propojení Loxone -> OpenTherm -> Termona kotel ...

 @L

“hodím na to čučku a když to bude v okeju písnu emoše”


ReplyQuote
smotek7
(@smotek7)
Prominent Member
Joined: 3 years ago
Posts: 835
01/06/2020 12:48 pm

@L ten ESP EASY je to co popisujes chytrejsie FW.
Ja som potreboval spravit vystupy na ESP a nechcelo sa mi nic pisat.
Toto stiahnes , napalis cez USB kabel a nastavis cez WEB a frci to.
Pozna to aj kopu standartnych senzorov. DHT.....
Viem ze ty rad take veci skusas, urcite najdes doma nejake NODEMCU alebo WEMOS.


ReplyQuote
L
 L
(@l)
Noble Member Admin
Joined: 5 years ago
Posts: 2293
01/06/2020 1:09 pm

@smotek7 jo, to bude asi ono. Urcite to zkusim, jen nevim jak ted s casem.

Uz ted sem asi se 3 clankama pozadu a ted mne ceka kopani bazenu 😉


ReplyQuote
smotek7
(@smotek7)
Prominent Member
Joined: 3 years ago
Posts: 835
01/06/2020 1:49 pm

@L take temy ako bazen u nas boli zatrhnute, co ked tam dieta padne.
Momentalne pokukujem po nafukovacej virivke 😀
Ale neodbocujeme od temy...


ReplyQuote
dalibor
(@dalibor)
Estimable Member
Joined: 2 years ago
Posts: 184
01/06/2020 6:54 pm

@L

@smotek7

tak jsem neodolal ale nechápu co mám do ESP flaschnout 🙁 v listingu položky "Firtmaware (.bin)" mám hafo položek třeba taky "SONOFF a Shelly" ???) ale nic pro analog senzory

2020 06 01 184809

ReplyQuote
smotek7
(@smotek7)
Prominent Member
Joined: 3 years ago
Posts: 835
01/06/2020 7:43 pm

@dalibor  ja som daval do WEMOSu , uz ani neviem ktoru 😀

ale mas NodeMCU tak skus podla tohoto videa cca 3:50 min
co neviem aky je rozdiel 1M a 4M

https://www.youtube.com/watch?v=1ICXcKCerUw&t=300s

Mne to islo na 1x, co sa mi nestava.

Jedine co som najskor nechapal co v ktorej zalozke nastavit.
Tiez som nasiel nejake video a foto navod ako vyklikat vystupy.


ReplyQuote
dalibor
(@dalibor)
Estimable Member
Joined: 2 years ago
Posts: 184
02/06/2020 12:39 am

@smotek7

@L

no klasika už se mi tam podařilo dostat ESP_Easy  a přepnout na lokální fifinu 🙂

!! jdu spát ... to byl ale nápad sednout si k tomu v deset večír

každopádně díky za pomoc 🙂


ReplyQuote
smotek7
(@smotek7)
Prominent Member
Joined: 3 years ago
Posts: 835
02/06/2020 12:44 am

Ja pritom sedim od 22:30 😀 , blbe je ze nemam nodeMCU ale WROOM
a nedari sa mi.


ReplyQuote
smotek7
(@smotek7)
Prominent Member
Joined: 3 years ago
Posts: 835
02/06/2020 2:28 pm

Takze s tym WROOM mi to nejde, napalim wifi sa pripoji ale nezobrazi sa web.

Skusal som 2ks Wemos D1 mini a tie idu bez problemov.
Podarilo sa mi spravit aj impulzny vstup (naprikald elektromer) a posielat do Loxone cez UDP.
To ide jednoducho, staci nastavit devices na puls counter a v controler generic UDP.
Co neviem preco nenmam moznost vytvorit devices analog input ako je v prikladoch.
Analog input ide len cez prevodniky, mozno to je tym typom dosky.

Ale som rad ze som sa v tom viac zorientoval a idu mi tie vstupy cez UDP.

Skus to na tom NODEMCU ci pojde ten analog input.


ReplyQuote
smotek7
(@smotek7)
Prominent Member
Joined: 3 years ago
Posts: 835
02/06/2020 2:33 pm

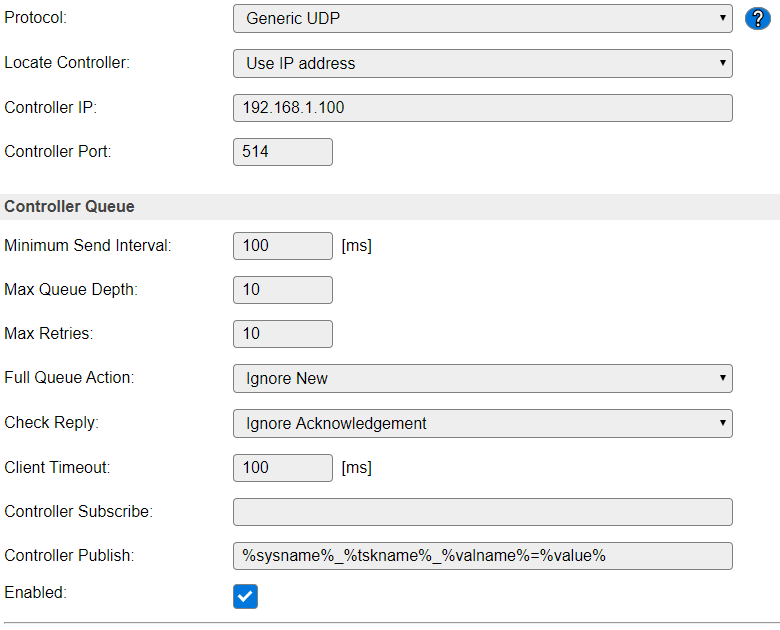

Nastavenie pre counter a UDP.





Vstup v loxone UDP monitore


ReplyQuote
