Inspirace pro orientační osvětlení v domě

Page 3 / 4
  RSS

Richard
(@richard)
Reputable Member Moderator
Joined: 1 year ago
Posts: 335
20/07/2018 1:05 pm

super, diky za radu. Kdyz jsem na tvych strankach videl fotku Loxone, tak premyslim k cemu vsemu to tam je, protoze toho byly "mraky" 🙂 (jinak to je kompliment kdyby to neslo poznat). je mi jasne ze budou ubytky na kabelech. Sam se na to ted divam nevim jak to vymyslet. U svetla by ta decentralizace byla nepohodlna pro pripad omezeni (asi CLT panely a projekt se bude teprve delat), v pripade umisteni v racku, bude masivni vedeni k mnoha svetlum. Studuju jak to jen jde 🙂




ReplyQuote
Stingray
(@stingray)
Estimable Member
Joined: 2 years ago
Posts: 114
12/11/2018 9:34 pm

Pro inspiraci posílám svoje řešení, zatím jen prototyp. líbily se mi už delší dobu světla řady skoff tango. Skoff tango mini jsou teď třeba v DEKu za pár šupů. háček je v tom, že tango mi přijdou zbytečně velký a zbytečně moc světla, tango mini je víc cool, ale má svoji krabičku, která má menší průměr než klasická 68mm elektroinstalačníkrabice, takže pokud ji nemáte perfektně přetaženou omítkou, tak bude koukat. Navíc na některých místech počítám s osazením do dvojkrabice spolu s zásuvkou (legrand bticino) což nejde jednoduše zkombinovat. Pak mě napadlo vzít dremel, vyřezal jsem 4 drážky a mám to v rámečku. Ty světla existujou v barvách hliník mat, černá, bílá, broušenej nerez; napájení 10V; světlo WW,CV nebo modrá, já si tam ale dám červenej filtr, miluju ponorky 😀

tango

This post was modified 11 months ago 2 times by Stingray

Mira liked
ReplyQuote
budulinek
(@budulinek)
Trusted Member
Joined: 2 years ago
Posts: 81
14/11/2018 6:24 pm

Nad Skoff tango mini jsem taky vážně uvažoval. Nakonec jsem ale zvolil jiné řešení, aby mi to líp ladilo s designem zásuvek. Takže se chci pochlubit a pro inspiraci pro ty, kteří mají zásuvky a vypínače Schneider Unica:

Ingredience:

- standardní kabelová vývodka Unica (2 moduly, ale teoreticky by šla i úzká vývodka 1 modul)

- LED diody na 24V z Ali ( https://www.aliexpress.com/item/YM-E-Bright-10X-T10-194-168-W5W-24V-COB-2W-LED-Light-Bulb-Clearance-Light/32822980119.html )

- drátky a dutinky na protažení kabelů od diody

- kulatý pilník (otvor na kabel je potřeba trošku zvětšit, aby se do něj dioda vešla)

IMG 20181114 181556
IMG 20181114 180529
IMG 20181006 164540
IMG 20181005 210320


ReplyQuote
kobra23
(@kobra23)
Honorable Member
Joined: 3 years ago
Posts: 712
14/11/2018 7:44 pm

Nesvítí to nějak moc? Nedalo by se to stmívat? Nezkoušel jsi?

Jinak super nápad. Za mě palec nahoru.


Stingray liked
ReplyQuote
PavelF
(@pavelf)
Eminent Member
Joined: 3 years ago
Posts: 20
15/11/2018 8:15 pm

IMG 20181115 195201
IMG 20181115 195209

Zdravím všechny, jen jsem vám chtěl poslat taky inspiraci. Řešil jsem orientační osvětlení dolní chodby, horní chodby a schodiště. Jelikož mám celý dům vybaven zásuvkami a vypínači Schneider UNICA jako psal @budulinek. Je to taky super nápad jak to vyřešil ;). Já to řešil tak, že jsem nakoupil záslepky dvoumodulové a do toho vyvrtal díru a vsadil LED světla koupené z AliExpresu ( https://www.aliexpress.com/item/Europe-Modern-Design-1pcs-SMD2835-LED-DC12V-0-6W-Zinc-Alloy-Aluminum-Certification-CE-ROHS-LED/32818376775.html?spm=a2g0s.9042311.0.0.27424c4d0lXjd3). Kupoval jsem variantu WarmWhite. Má to napájení 12V, takže standardní napětí. Vše mám svedeno pod schody, kde mám záložní zdroj a PC zdroj, který napájí DMX dimmer kterým vše řídím. Osvětlení mi svítí na 15% a na noc to úplně bohatě stačí a krásně to osvítí jak chodby tak i schody. Třeba i můj nápad někomu pomůže ;).

A na závěr cena:

  • LED světlo 145,-Kč
  • Zamak rámeček 12,-Kč
  • Rámeček bílý komplet 20,-Kč
  • Ozdobný hnědý rámeček 27,-Kč
  • Záslepka bílá 25,-Kč
  • CELKEM: 229,-Kč

Já jsem hlavně preferoval, aby se mi to hodilo do designu celé elektroinstalace v domě. Do přílohy dávám obrázky, snad se mi to tam uploadne.


ReplyQuote
kobra23
(@kobra23)
Honorable Member
Joined: 3 years ago
Posts: 712
15/11/2018 8:19 pm

Udělej prosím foto jak to  svítí ve tmě.


ReplyQuote
PavelF
(@pavelf)
Eminent Member
Joined: 3 years ago
Posts: 20
15/11/2018 8:24 pm

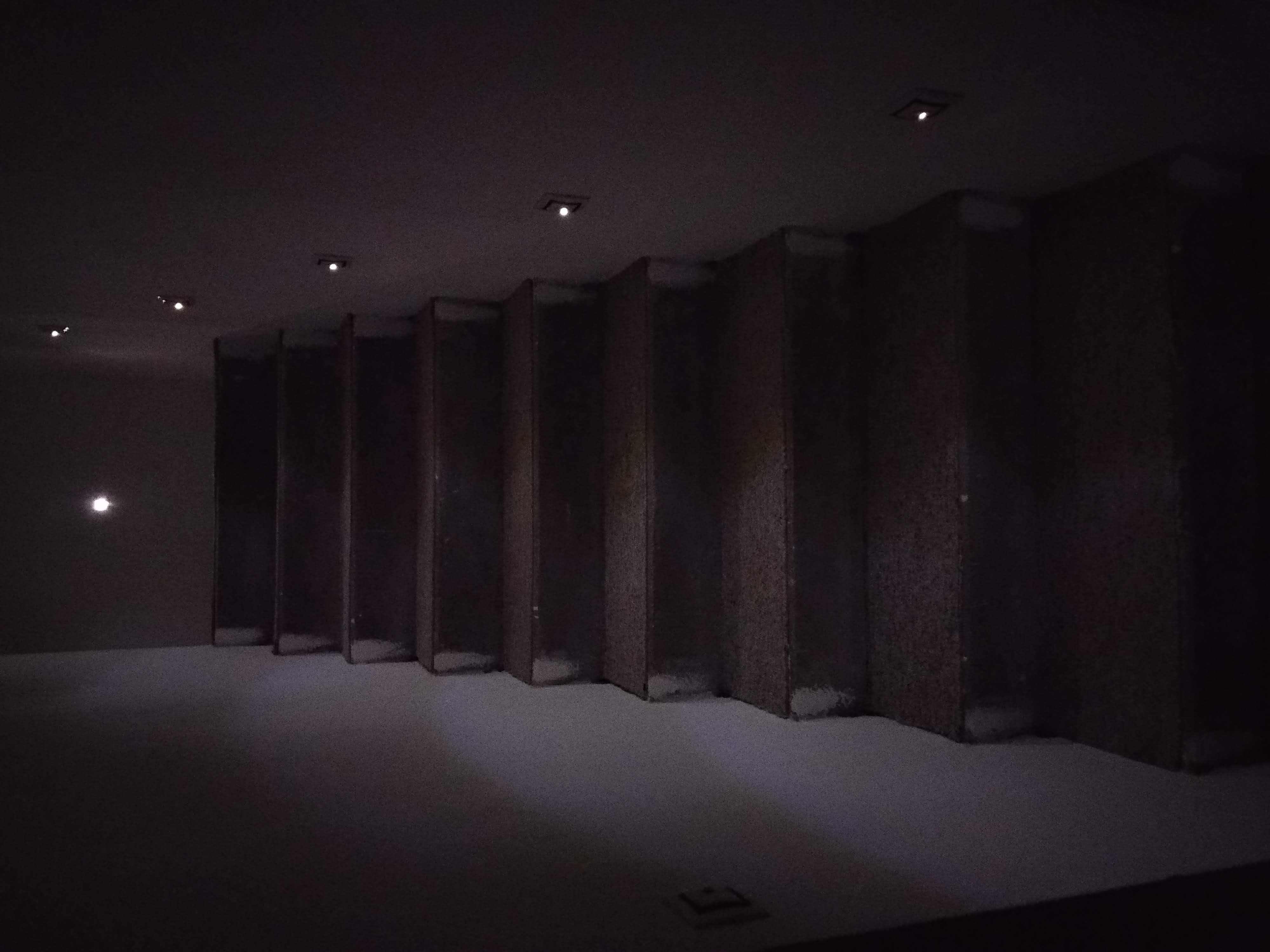

Ahoj, vyfotil jsem teda fotky ve tmě. Ty tmavší jsou fotky dolní chodby a schodiště se svitem 15%. Ta poslední je foto spodní chodba na 100%.

IMG 20181115 202019 HHT
IMG 20181115 202031 HHT
IMG 20181115 202112 HHT


ReplyQuote
radek
(@radek)
Honorable Member
Joined: 3 years ago
Posts: 742
15/11/2018 8:38 pm

Když se to tu tak rozjelo taky přidám svoje řešení (na schodišti).

Koupil jsem tyhle profily (vč. bočních koncovek a matného difuzoru). Profily nařezal na délku 20cm, ve stěně vysekal kapsy, do kterých jsem ty profily přilepil mamutem. Dovnitř (do té horní schované části) se pak nalepí LED pásek a zakryje difuzorem.

Je to vcelku jednoduché a čisté řešení, co jen minimálně vystupuje ze stěny a je na vás, jak velké si je uděláte.

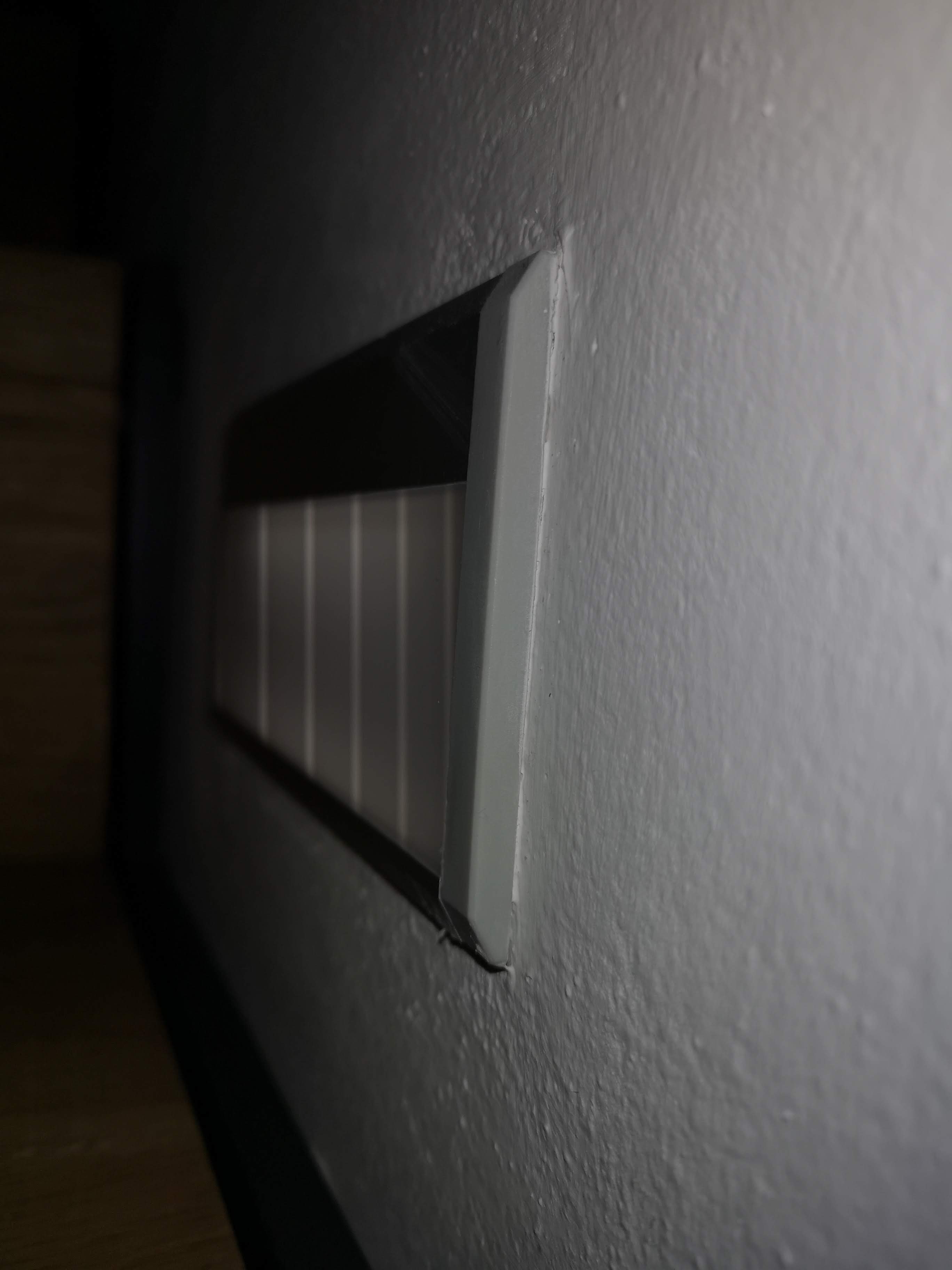

IMG 20181115 202619
IMG 20181115 202546
IMG 20181115 202535
IMG 20181115 202526


ReplyQuote
budulinek
(@budulinek)
Trusted Member
Joined: 2 years ago
Posts: 81
15/11/2018 9:14 pm

Na fotce je to trochu přeexponovaný. Ale jinak je to napojené na DMX, takže se to samozřejmě dá stmívat anebo nastavit maximální hodnota, jakou to má svítit.


ReplyQuote
VitaDDD
(@vitaddd)
Estimable Member
Joined: 3 years ago
Posts: 112
21/11/2018 9:23 pm

Já mám na wc svíticí repro od Dexonu:

IMG 20170125 154528
IMG 20170125 152713


ReplyQuote
kobra23
(@kobra23)
Honorable Member
Joined: 3 years ago
Posts: 712
19/12/2018 10:41 pm
Posted by: PavelF

IMG 20181115 195201
IMG 20181115 195209

Zdravím všechny, jen jsem vám chtěl poslat taky inspiraci. Řešil jsem orientační osvětlení dolní chodby, horní chodby a schodiště. Jelikož mám celý dům vybaven zásuvkami a vypínači Schneider UNICA jako psal @budulinek. Je to taky super nápad jak to vyřešil ;). Já to řešil tak, že jsem nakoupil záslepky dvoumodulové a do toho vyvrtal díru a vsadil LED světla koupené z AliExpresu ( https://www.aliexpress.com/item/Europe-Modern-Design-1pcs-SMD2835-LED-DC12V-0-6W-Zinc-Alloy-Aluminum-Certification-CE-ROHS-LED/32818376775.html?spm=a2g0s.9042311.0.0.27424c4d0lXjd3). Kupoval jsem variantu WarmWhite. Má to napájení 12V, takže standardní napětí. Vše mám svedeno pod schody, kde mám záložní zdroj a PC zdroj, který napájí DMX dimmer kterým vše řídím. Osvětlení mi svítí na 15% a na noc to úplně bohatě stačí a krásně to osvítí jak chodby tak i schody. Třeba i můj nápad někomu pomůže ;).

A na závěr cena:

  • LED světlo 145,-Kč
  • Zamak rámeček 12,-Kč
  • Rámeček bílý komplet 20,-Kč
  • Ozdobný hnědý rámeček 27,-Kč
  • Záslepka bílá 25,-Kč
  • CELKEM: 229,-Kč

Já jsem hlavně preferoval, aby se mi to hodilo do designu celé elektroinstalace v domě. Do přílohy dávám obrázky, snad se mi to tam uploadne.

@pavelf

Jak máš ty orientační světla vysoko od podlahy?




ReplyQuote
PavelF
(@pavelf)
Eminent Member
Joined: 3 years ago
Posts: 20
19/12/2018 10:54 pm

Ahoj daval jsem to 35cm od podlahy i zásuvky.


ReplyQuote
kobra23
(@kobra23)
Honorable Member
Joined: 3 years ago
Posts: 712
20/12/2018 10:31 am

A jakým vodičem jsi to propojoval? A jaká je největší vzdálenost vodiče od Dimmeru?


ReplyQuote
PavelF
(@pavelf)
Eminent Member
Joined: 3 years ago
Posts: 20
20/12/2018 10:47 am

@kobra23 napojoval jsem to FTP kabelem CAT6, protože má dostatečný průřez pro ty malé proudy co tam tečou a počítal jsem i s tím, kdybych tam chtěl do budoucna nějaké barvičky. Maximální vzdálenost k úplně nejvzdálenějšímu světlu (nahoře na schodišti) je cca 11m.

This post was modified 10 months ago 2 times by PavelF

kobra23 liked
ReplyQuote
Aleq
 Aleq
(@aleq)
Reputable Member
Joined: 2 years ago
Posts: 279
20/12/2018 12:00 pm

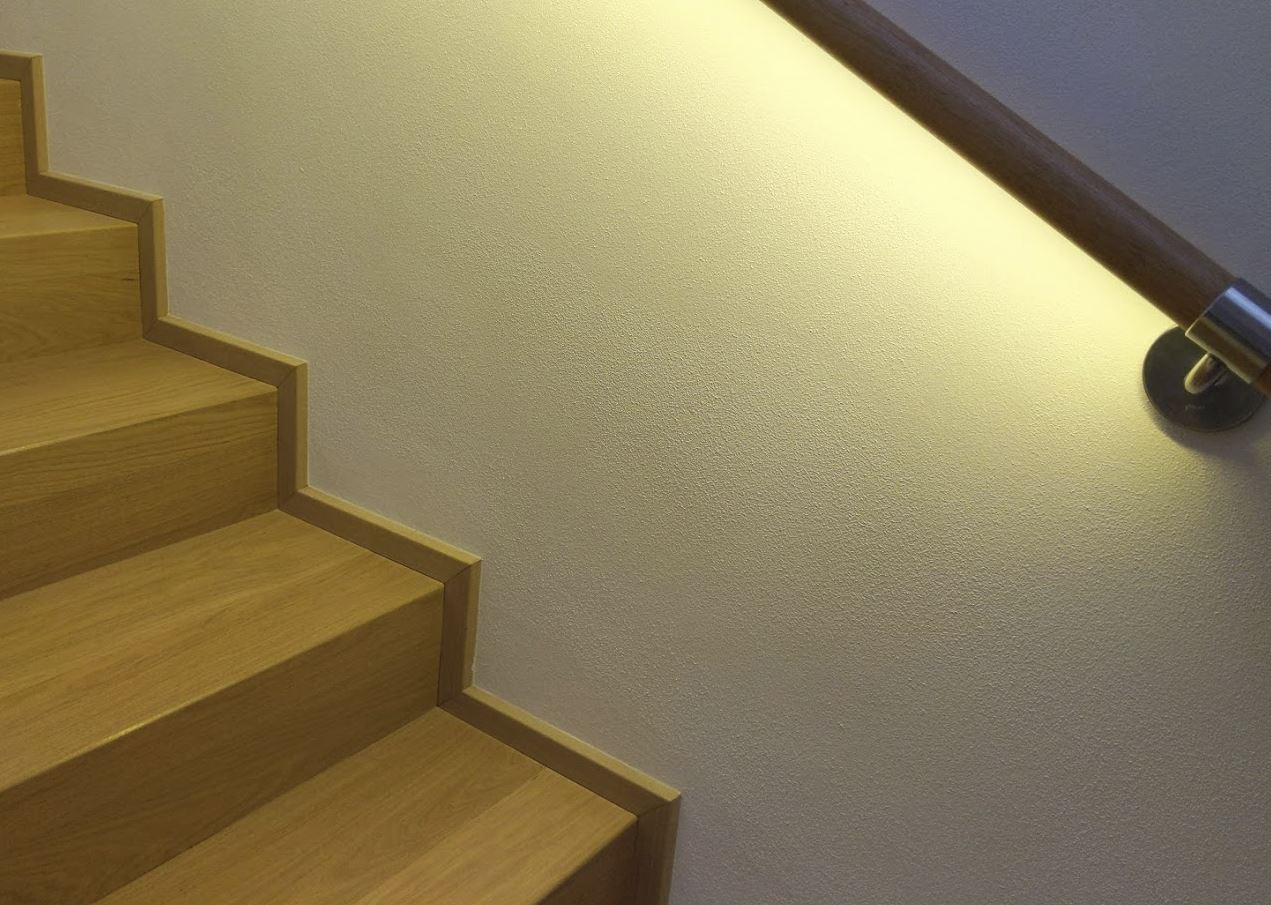

Osvětlení schodiště trochu jinak (byť ne zcela orientační, spíš tak na pomezí orientačního a hlavního osvětlení). V reálu to vypadá skvěle a hlavně to zboku nenasvětluje každé zrnko prachu:

schody led 1
schody led 2
schody led 3


blaf, elpaso, acter and 1 people liked
ReplyQuote
